Studnia rozdzielaczowa z zaworami 6-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z zaworami 6-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa z zaworami 6-sekcyjna PRAWTECH TERRA OPTI to podziemny system rozdziału czynnika roboczego, przeznaczony do instalacji dolnego źródła gruntowych pomp ciepła wykorzystujących sześć niezależnych obiegów wymiennika gruntowego. Umożliwia połączenie sond pionowych lub pętli kolektora poziomego w jednym punkcie hydraulicznym, zapewniając uporządkowane prowadzenie przewodów oraz dostęp do armatury odcinającej.

W instalacjach obejmujących sześć obiegów dolnego źródła odpowiednia organizacja połączeń ma szczególne znaczenie podczas uruchamiania i późniejszej eksploatacji. Centralne rozmieszczenie rozdzielacza w podziemnej studni pozwala ograniczyć liczbę przewodów prowadzonych bezpośrednio do budynku, a jednocześnie umożliwia identyfikację i niezależną obsługę każdej sekcji.

Model wyposażono w 12 zaworów odcinających, rozmieszczonych po sześć na belce zasilającej i powrotnej. Dzięki temu instalator może odizolować wybrany obieg podczas diagnostyki, kontroli szczelności lub prac serwisowych bez konieczności demontażu pozostałych połączeń.

Podstawę układu hydraulicznego stanowią dwie belki kolektorowe PE100RC Ø63 mm z odejściami Ø40 mm. Całość umieszczono w podziemnej studni o wymiarach 900 × 900 × 891 mm, wyposażonej we właz rewizyjny Ø600 mm.

Wersja TERRA OPTI z zaworami nie posiada rotametrów, dlatego jest przeznaczona do instalacji, w których pomiar natężenia przepływu realizowany jest niezależnie od rozdzielacza.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 6-sekcyjnej z zaworami

• Obsługa sześciu niezależnych obiegów dolnego źródła – centralne połączenie sond gruntowych lub pętli kolektora poziomego

• Niezależne odcinanie poszczególnych sekcji – możliwość zamknięcia wybranego obiegu po stronie zasilania i powrotu

• Ułatwiona diagnostyka instalacji – możliwość odizolowania obiegu wymagającego kontroli lub serwisowania

• Belki kolektorowe PE100RC Ø63 mm – konstrukcja przeznaczona do sześciu sekcji wymiennika gruntowego

• Odejścia sekcyjne Ø40 mm – możliwość podłączenia przewodów sond pionowych i kolektorów poziomych

• Centralizacja armatury dolnego źródła – uporządkowane rozmieszczenie połączeń hydraulicznych w jednej studni

• Podziemna zabudowa – ograniczenie zapotrzebowania na przestrzeń techniczną wewnątrz budynku

• Dostęp przez właz rewizyjny Ø600 mm – możliwość kontroli i obsługi elementów rozdzielacza po zakończeniu montażu

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 6-sekcyjnej z zaworami

Studnia TERRA OPTI stanowi centralny punkt połączenia sześciu obiegów gruntowego wymiennika ciepła z przewodami głównymi instalacji dolnego źródła.

Czynnik roboczy doprowadzany jest do belki rozdzielczej PE100RC Ø63 mm, skąd kierowany jest przez sześć odejść Ø40 mm do poszczególnych sond pionowych lub pętli kolektora poziomego.

Po przepłynięciu przez wymiennik gruntowy czynnik powraca do drugiej belki kolektorowej, która zbiera strumienie z sześciu obiegów i kieruje je do instalacji gruntowej pompy ciepła.

Każda sekcja wyposażona jest w dwa zawory odcinające – jeden po stronie zasilania i drugi po stronie powrotu. Łącznie układ posiada 12 zaworów odcinających, umożliwiających niezależne zamykanie poszczególnych obiegów.

Rozwiązanie to pozwala odizolować wybraną sekcję podczas czynności diagnostycznych, odpowietrzania lub prac serwisowych. Pozostałe obiegi mogą pozostawać podłączone do rozdzielacza, natomiast możliwość ich dalszej pracy zależy od konfiguracji całej instalacji.

Wersja z zaworami nie zapewnia bezpośredniego odczytu natężenia przepływu. Kontrola parametrów hydraulicznych oraz równoważenie instalacji powinny być realizowane zgodnie z projektem dolnego źródła, z wykorzystaniem odpowiednich urządzeń i metod pomiarowych.

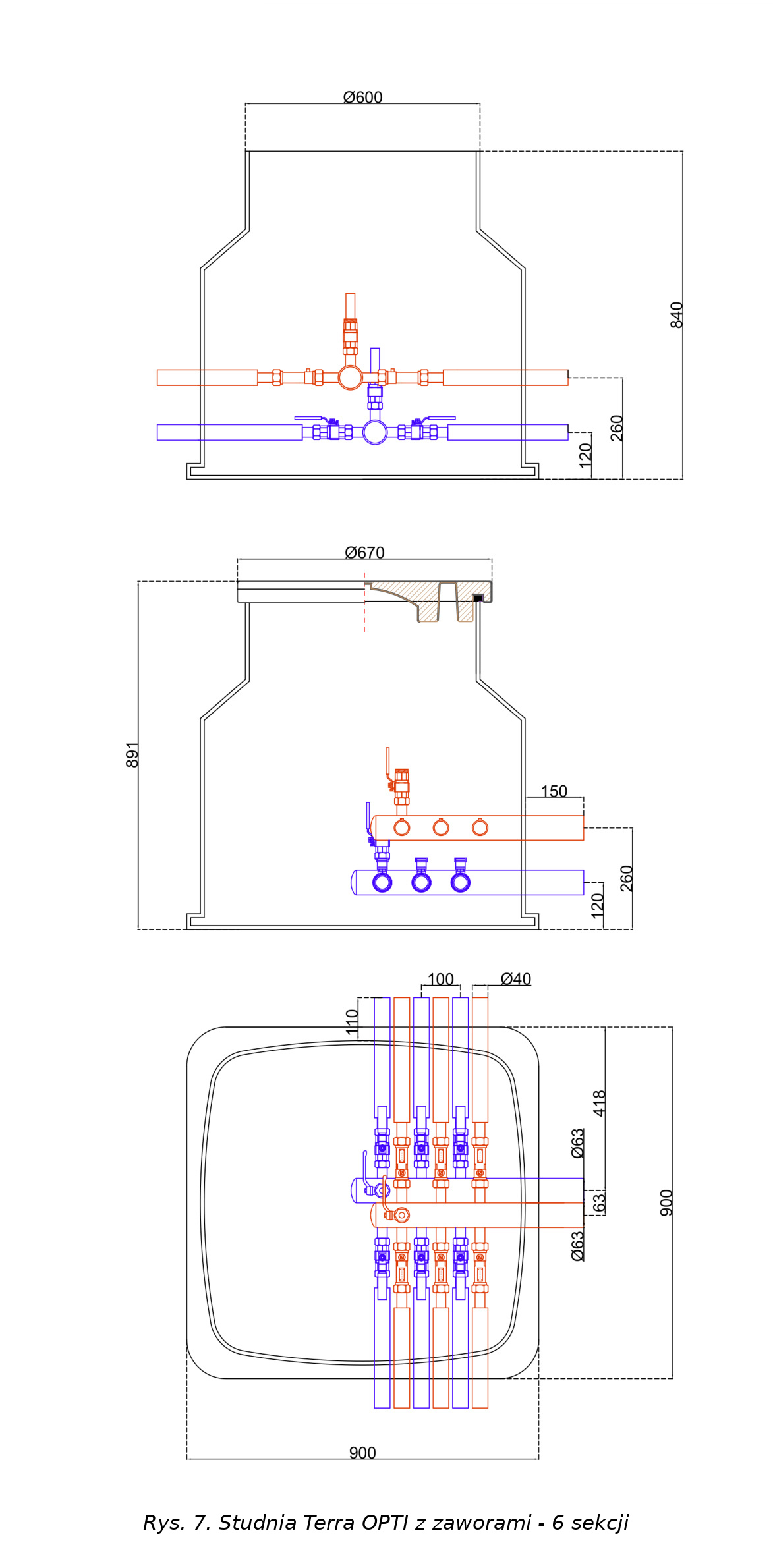

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 6-sekcyjnej z zaworami

• Liczba sekcji: 6

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Liczba belek kolektorowych: 2

• Średnica belek kolektorowych: Ø63 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba zaworów odcinających sekcje: 12

• Liczba zaworów odcinających na belce zasilającej: 6

• Liczba zaworów odcinających na belce powrotnej: 6

• Liczba zaworów napełniająco-odpowietrzających 1″ GZ: 2

• Łączna liczba zaworów wszystkich typów: 14

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 6-sekcyjnej z zaworami

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø63 mm z odejściami Ø40 mm, dwanaście zaworów odcinających umożliwiających niezależne zamykanie sześciu obiegów oraz dwa zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Zawory odcinające na belce zasilającej umożliwiają niezależne zamykanie dopływu czynnika roboczego do każdej z sześciu sekcji.

Zawory odcinające na belce powrotnej pozwalają zamykać poszczególne obiegi po stronie powrotu, ułatwiając ich izolowanie podczas kontroli i serwisowania instalacji.

Zawory napełniająco-odpowietrzające 1″ GZ umożliwiają wykonywanie czynności związanych z napełnianiem i odpowietrzaniem układu dolnego źródła.

Belki kolektorowe PE100RC Ø63 mm zapewniają połączenie sześciu obiegów wymiennika gruntowego z przewodami głównymi instalacji.

Wersja z zaworami nie posiada rotametrów. Materiał zaworów sekcyjnych należy potwierdzić w specyfikacji konkretnego wariantu, ponieważ producent przewiduje różne wykonania armatury.

Medium robocze w studni rozdzielaczowej TERRA OPTI 6-sekcyjnej z zaworami

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rodzaj i stężenie czynnika roboczego należy dobrać zgodnie z dokumentacją projektową, wymaganiami gruntowej pompy ciepła oraz warunkami eksploatacji dolnego źródła.

Przed rozpoczęciem eksploatacji należy zapewnić prawidłowe napełnienie i odpowietrzenie wszystkich sześciu obiegów, a także przeprowadzić wymagane próby szczelności.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 6-sekcyjnej z zaworami

Studnia przeznaczona jest do instalacji gruntowych pomp ciepła, w których dolne źródło obejmuje sześć niezależnych obiegów wymiennika gruntowego.

Może być stosowana między innymi w:

• Instalacjach wykorzystujących sześć pionowych sond gruntowych

• Systemach z sześcioma pętlami poziomego kolektora gruntowego

• Instalacjach dolnego źródła w większych budynkach jednorodzinnych

• Budynkach mieszkalnych o podwyższonym zapotrzebowaniu na energię cieplną

• Niewielkich i średnich obiektach usługowych

• Instalacjach wymagających niezależnego odcinania sześciu obiegów

• Układach, w których pomiar przepływu realizowany jest poza studnią rozdzielaczową

Dobór studni powinien uwzględniać liczbę obiegów, średnice przewodów, wymagane natężenia przepływu oraz opory hydrauliczne całego wymiennika gruntowego.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 6-sekcyjnej z zaworami

Studnię należy montować zgodnie z dokumentacją techniczną producenta oraz projektem instalacji dolnego źródła. Miejsce posadowienia powinno zapewniać stabilne podparcie konstrukcji, prawidłowe prowadzenie przewodów oraz dostęp do włazu rewizyjnego.

Podczas podłączania sześciu obiegów należy zachować właściwe przyporządkowanie przewodów zasilających i powrotnych. Zaleca się jednoznaczne oznaczenie poszczególnych sekcji, aby ułatwić późniejszą identyfikację sond lub pętli kolektora gruntowego.

Wszystkie połączenia hydrauliczne powinny zostać wykonane zgodnie z wymaganiami zastosowanego systemu rurowego oraz dokumentacją instalacji.

Przed uruchomieniem należy przeprowadzić wymagane próby szczelności, napełnić układ odpowiednim medium roboczym i dokładnie odpowietrzyć wszystkie sześć obiegów.

Po uruchomieniu instalacji należy sprawdzić prawidłowość działania zaworów odcinających oraz parametry pracy dolnego źródła.

Podczas eksploatacji zaleca się okresową kontrolę szczelności połączeń, stanu armatury oraz dostępności włazu rewizyjnego.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 6-sekcyjną z zaworami?

W instalacjach obejmujących sześć obiegów dolnego źródła istotne jest zapewnienie centralnego punktu rozdziału czynnika roboczego oraz możliwości niezależnej obsługi poszczególnych sekcji. PRAWTECH TERRA OPTI pozwala zgromadzić armaturę rozdzielczą w jednej podziemnej komorze, zapewniając dostęp do połączeń hydraulicznych podczas kontroli i serwisowania.

Dwanaście zaworów odcinających umożliwia niezależne zamykanie sześciu obiegów po stronie zasilania i powrotu. Belki kolektorowe PE100RC Ø63 mm z odejściami Ø40 mm tworzą układ rozdzielczy dostosowany do instalacji gruntowych pomp ciepła wykorzystujących sześć sond lub pętli kolektora poziomego.

Model 6-sekcyjny stanowi rozwiązanie dla inwestorów i instalatorów poszukujących funkcjonalnej studni rozdzielaczowej bez rotametrów, która pozwala uporządkować połączenia dolnego źródła, ułatwić diagnostykę oraz zapewnić niezależne odcinanie poszczególnych obiegów.

Zamów studnię rozdzielaczową z zaworami PRAWTECH TERRA OPTI 6-sekcyjną w OMEGA-PLAST.
