Studnia rozdzielaczowa z rotametrami 2-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z rotametrami 2-sekcyjna PRAWTECH TERRA OPTI

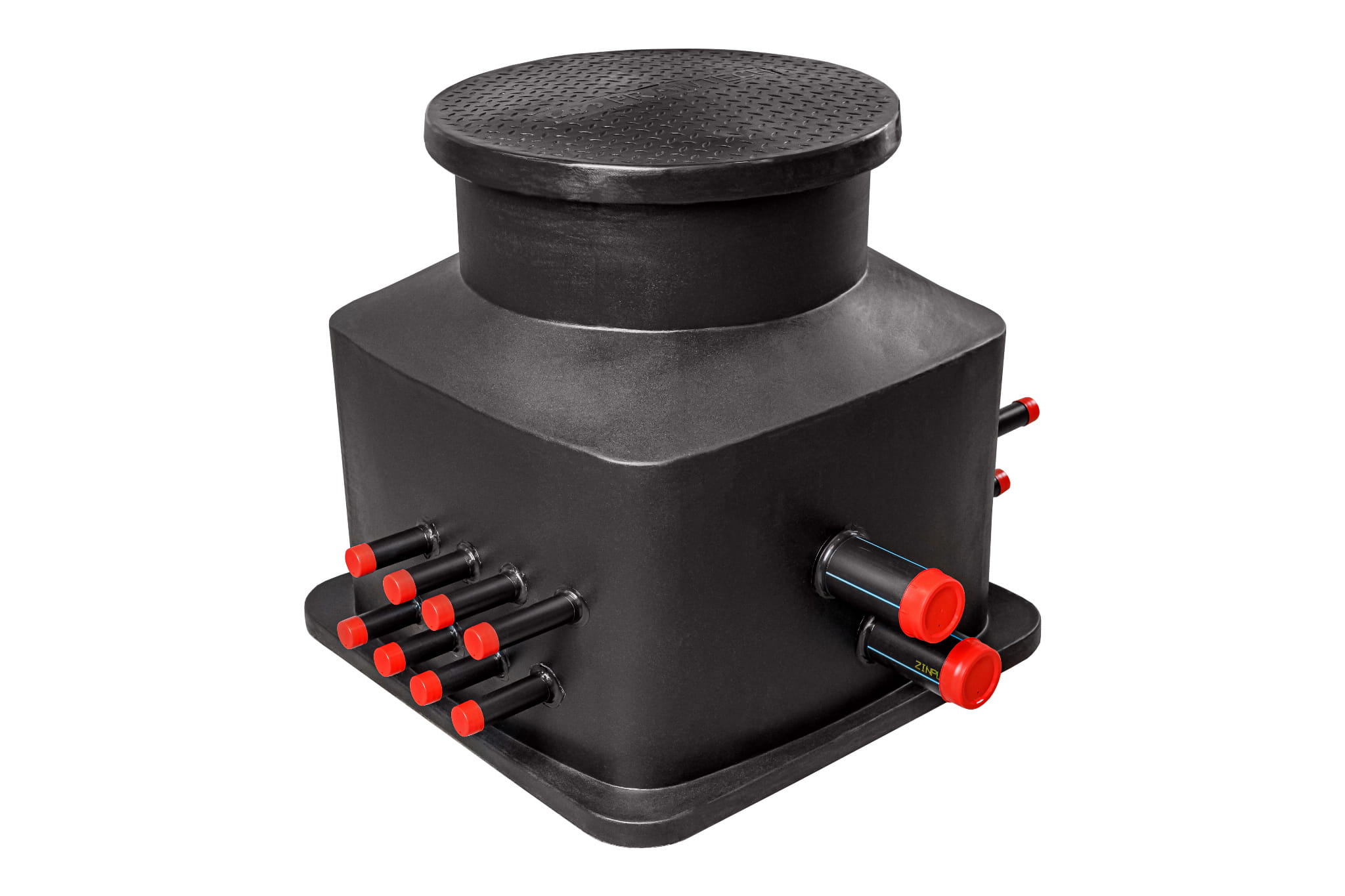

PRAWTECH TERRA OPTI OZESORB024063 to podziemna studnia rozdzielaczowa przeznaczona do obsługi dwóch obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia połączenie przewodów kolektora gruntowego w jednym miejscu oraz kontrolę przepływu czynnika roboczego w poszczególnych sekcjach instalacji.

Model wyposażono w mosiężne rotametry o zakresie wskazań 8–38 l/min, które ułatwiają równoważenie hydrauliczne obiegów. Zastosowanie dwóch belek kolektorowych wykonanych z polietylenu PE100RC oraz armatury odcinającej pozwala wygodnie obsługiwać instalację podczas jej uruchamiania, regulacji i późniejszej eksploatacji.

Studnia TERRA OPTI stanowi rozwiązanie dla instalacji wykorzystujących gruntowe wymienniki ciepła, w których istotne są dostęp do rozdzielacza, możliwość kontroli przepływu oraz uporządkowane prowadzenie przewodów dolnego źródła.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 2-sekcyjnej

• Obsługa dwóch obiegów dolnego źródła – połączenie przewodów kolektora gruntowego w jednej studni

• Kontrola przepływu w każdej sekcji – mosiężne rotametry o zakresie wskazań 8–38 l/min

• Możliwość równoważenia hydraulicznego – regulacja przepływu pomaga dostosować pracę poszczególnych obiegów

• Belki kolektorowe PE100RC – materiał przeznaczony do zastosowań w instalacjach rurowych

• Armatura odcinająca – możliwość odizolowania poszczególnych sekcji podczas obsługi instalacji

• Podziemna konstrukcja – umieszczenie rozdzielacza poniżej poziomu terenu

• Dostęp do elementów instalacji – możliwość przeprowadzania kontroli, regulacji i czynności serwisowych

• Kompaktowy układ dwusekcyjny – rozwiązanie dla dolnych źródeł wymagających połączenia dwóch obiegów

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI

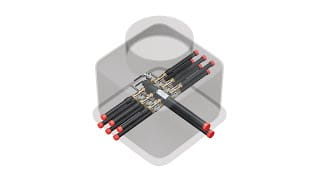

Studnia TERRA OPTI pełni funkcję punktu rozdziału i zbierania czynnika roboczego krążącego pomiędzy gruntowym wymiennikiem ciepła a instalacją pompy ciepła.

Czynnik doprowadzany do belki zasilającej kierowany jest do dwóch obiegów kolektora gruntowego. Na poszczególnych sekcjach znajdują się rotametry umożliwiające odczyt przepływu oraz jego regulację. Po przepłynięciu przez wymiennik gruntowy czynnik wraca do belki powrotnej, skąd kierowany jest do dalszej części instalacji.

Takie rozwiązanie pozwala kontrolować pracę obu obiegów, ograniczać różnice przepływów oraz ułatwia identyfikację ewentualnych nieprawidłowości w układzie hydraulicznym.

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 2-sekcyjnej

• Liczba sekcji: 2

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Średnica belek kolektorowych: Ø63 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Liczba rotametrów: 2

• Zakres wskazań rotametrów: 8–38 l/min

• Liczba zaworów odcinających: 4

• Zawory kulowe zintegrowane z rotametrami: 2

• Zawory odcinające mosiężne DN25 na belce powrotnej: 2

• Zawory napełniająco-odpowietrzające 1″ GZ: 2

• Maksymalne ciśnienie robocze: 10 bar

• Temperatura pracy: od −10°C do +30°C

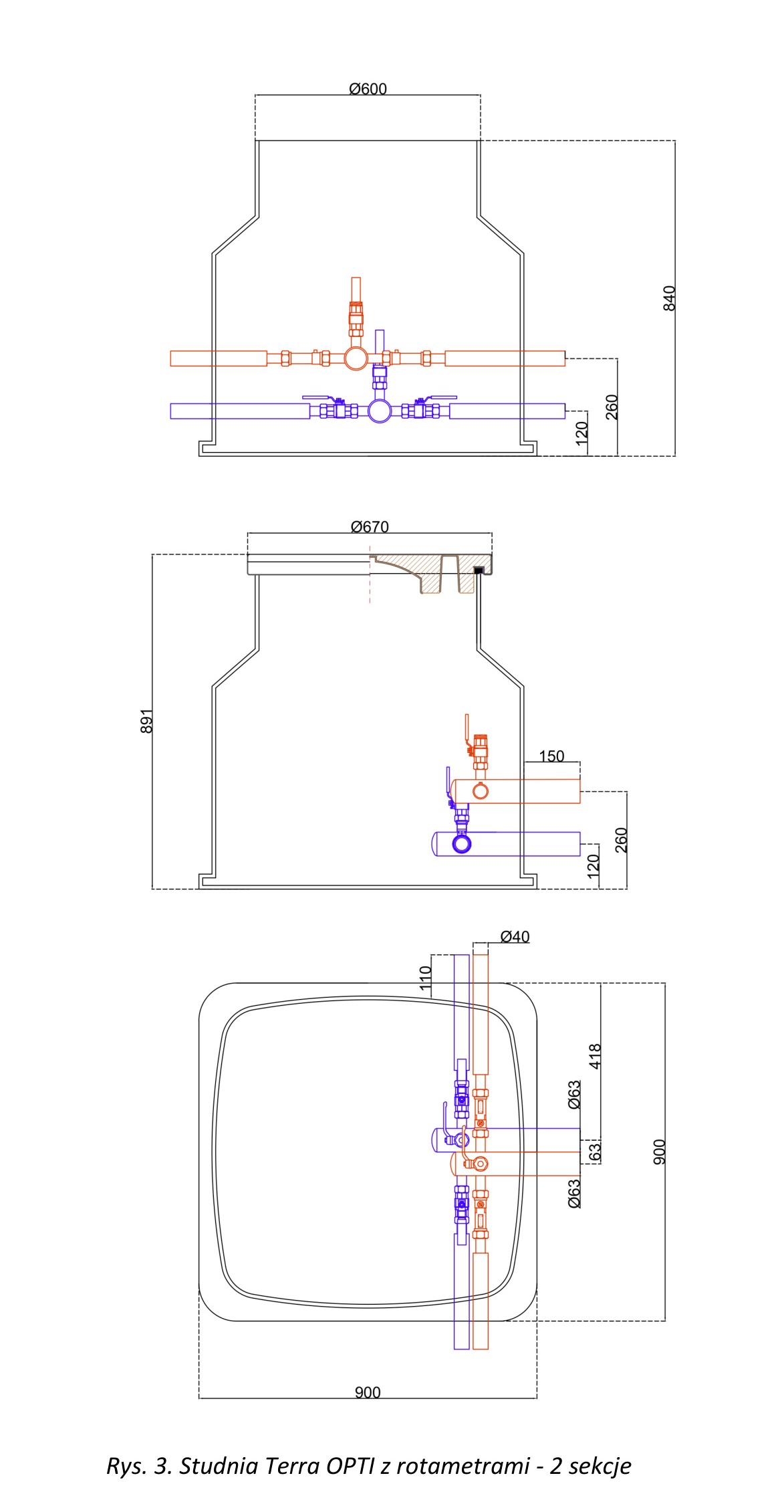

Szczegółowe wymiary zewnętrzne studni oraz rozmieszczenie króćców przedstawiono na rysunku technicznym modelu 2-sekcyjnego.

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI OZESORB024063

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø63 mm, dwa mosiężne rotametry 8–38 l/min ze zintegrowanymi zaworami kulowymi, dwa mosiężne zawory odcinające DN25 na belce powrotnej oraz dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Rotametry mosiężne 8–38 l/min umożliwiają bieżącą kontrolę przepływu czynnika roboczego w każdym z dwóch obiegów. Zintegrowane zawory kulowe pozwalają na odcinanie przepływu.

Zawory odcinające DN25 zamontowane na belce powrotnej umożliwiają niezależne zamknięcie poszczególnych sekcji.

Zawory napełniająco-odpowietrzające 1″ GZ ułatwiają czynności związane z napełnianiem instalacji i usuwaniem powietrza z układu.

Medium robocze i kontrola przepływu w studni TERRA OPTI 2-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rotametry umożliwiają odczyt przepływu w zakresie 8–38 l/min, przy deklarowanej dokładności wskazań ±10%.

W przypadku wodnych roztworów glikolu należy uwzględnić współczynniki korekcyjne wskazań podane przez producenta:

• Stężenie glikolu 20–30%: współczynnik 0,9

• Stężenie glikolu 30–40%: współczynnik 0,8

Uwzględnienie rodzaju i stężenia medium roboczego ma znaczenie podczas regulacji przepływów oraz równoważenia hydraulicznego dolnego źródła.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 2-sekcyjnej

Model OZESORB024063 przeznaczony jest do instalacji gruntowych pomp ciepła wykorzystujących dwa niezależne obiegi wymiennika gruntowego.

Studnia może stanowić element instalacji z pionowymi sondami gruntowymi lub poziomymi kolektorami gruntowymi, pod warunkiem odpowiedniego doboru średnic przewodów, przepływów i pozostałych parametrów hydraulicznych.

Dwusekcyjna konfiguracja sprawdzi się wszędzie tam, gdzie wymagane jest połączenie dwóch obiegów w jednym punkcie oraz zapewnienie dostępu do armatury regulacyjnej i odcinającej.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI

Studnię należy instalować zgodnie z dokumentacją techniczną producenta i projektem dolnego źródła pompy ciepła. Podczas montażu szczególną uwagę należy zwrócić na prawidłowe posadowienie, szczelność połączeń oraz odpowiednie prowadzenie przewodów zasilających i powrotnych.

Przed uruchomieniem instalacji należy przeprowadzić wymagane próby szczelności, napełnić układ właściwym medium roboczym, usunąć powietrze oraz ustawić przepływy zgodnie z założeniami projektowymi.

W trakcie eksploatacji zaleca się okresową kontrolę wskazań rotametrów, stanu armatury oraz szczelności dostępnych połączeń.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 2-sekcyjną?

PRAWTECH TERRA OPTI OZESORB024063 łączy funkcję podziemnego punktu rozdziału dolnego źródła z możliwością kontroli i regulacji przepływu w dwóch obiegach.

Zastosowanie rotametrów mosiężnych, belek PE100RC i niezależnych zaworów odcinających ułatwia uruchomienie instalacji oraz jej późniejszą obsługę. Dwusekcyjny układ pozwala uporządkować połączenia hydrauliczne bez konieczności stosowania większego rozdzielacza niż wymaga tego projekt.
