Studnia rozdzielaczowa z zaworami 11-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z zaworami 11-sekcyjna TERRA OPTI PLUS

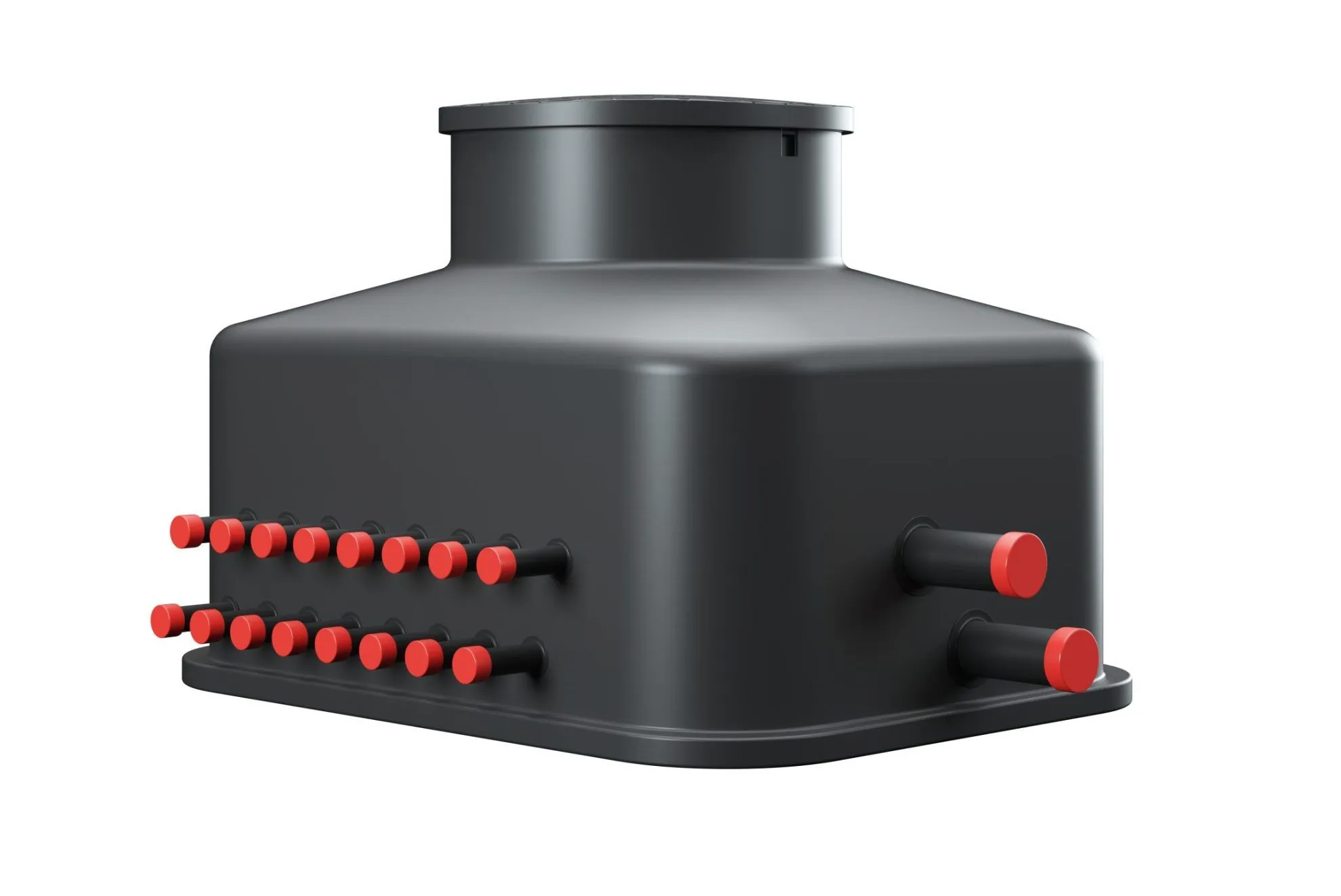

Studnia rozdzielaczowa z zaworami 11-sekcyjna TERRA OPTI PLUS to podziemny element instalacji dolnego źródła gruntowej pompy ciepła, umożliwiający połączenie jedenastu niezależnych obiegów w jednym punkcie. Rozwiązanie producenta PRAWTECH pozwala uporządkować układ przewodów gruntowych oraz zapewnia dostęp do armatury odcinającej podczas uruchamiania, konserwacji i serwisowania instalacji.

Wersja z zaworami została zaprojektowana z myślą o instalacjach, w których pomiar i regulacja przepływu odbywają się poza studnią. Każdy obieg posiada dwa zawory kulowe, natomiast dwa dodatkowe zawory główne DN80 umożliwiają odizolowanie całego rozdzielacza od pozostałej części instalacji.

Najważniejsze zalety studni rozdzielaczowej TERRA OPTI PLUS 11-sekcyjnej

• Obsługa 11 obiegów dolnego źródła – połączenie sond pionowych lub pętli kolektora poziomego w jednej komorze

• Niezależne odcinanie poszczególnych sekcji – możliwość wyłączenia wybranego obiegu podczas prac serwisowych

• Dwa główne zawory DN80 – odizolowanie całego rozdzielacza bez zamykania każdej pętli osobno

• Belki kolektorowe PE100RC Ø90 mm – wytrzymała konstrukcja przystosowana do instalacji gruntowych

• Odejścia sekcyjne Ø40 mm – podłączenie jedenastu niezależnych obiegów

• Podziemna komora ochronna – zabezpieczenie armatury oraz wygodny dostęp rewizyjny

• Fabryczna kontrola szczelności i przepływu – sprawdzenie układu przed dostarczeniem produktu

Zasada działania studni rozdzielaczowej TERRA OPTI PLUS 11-sekcyjnej

Wewnątrz komory znajdują się dwie belki kolektorowe PE100RC Ø90 mm. Pierwsza odpowiada za rozdział czynnika roboczego pomiędzy jedenaście obiegów gruntowych, a druga za odbiór czynnika powracającego z wymiennika gruntowego.

Każda sekcja wyposażona jest w dwa zawory kulowe, po jednym na każdej belce. Dzięki temu możliwe jest niezależne odcięcie wybranego obiegu podczas kontroli szczelności, płukania lub konserwacji instalacji.

Na przewodach głównych zamontowano dwa tworzywowe zawory kulowe DN80, charakterystyczne dla serii TERRA OPTI PLUS. Umożliwiają one całkowite zamknięcie przepływu przez rozdzielacz.

Studnia w wersji z zaworami nie posiada rotametrów. Jeżeli projekt wymaga pomiaru i równoważenia przepływów, należy przewidzieć odpowiednią armaturę w pozostałej części instalacji.

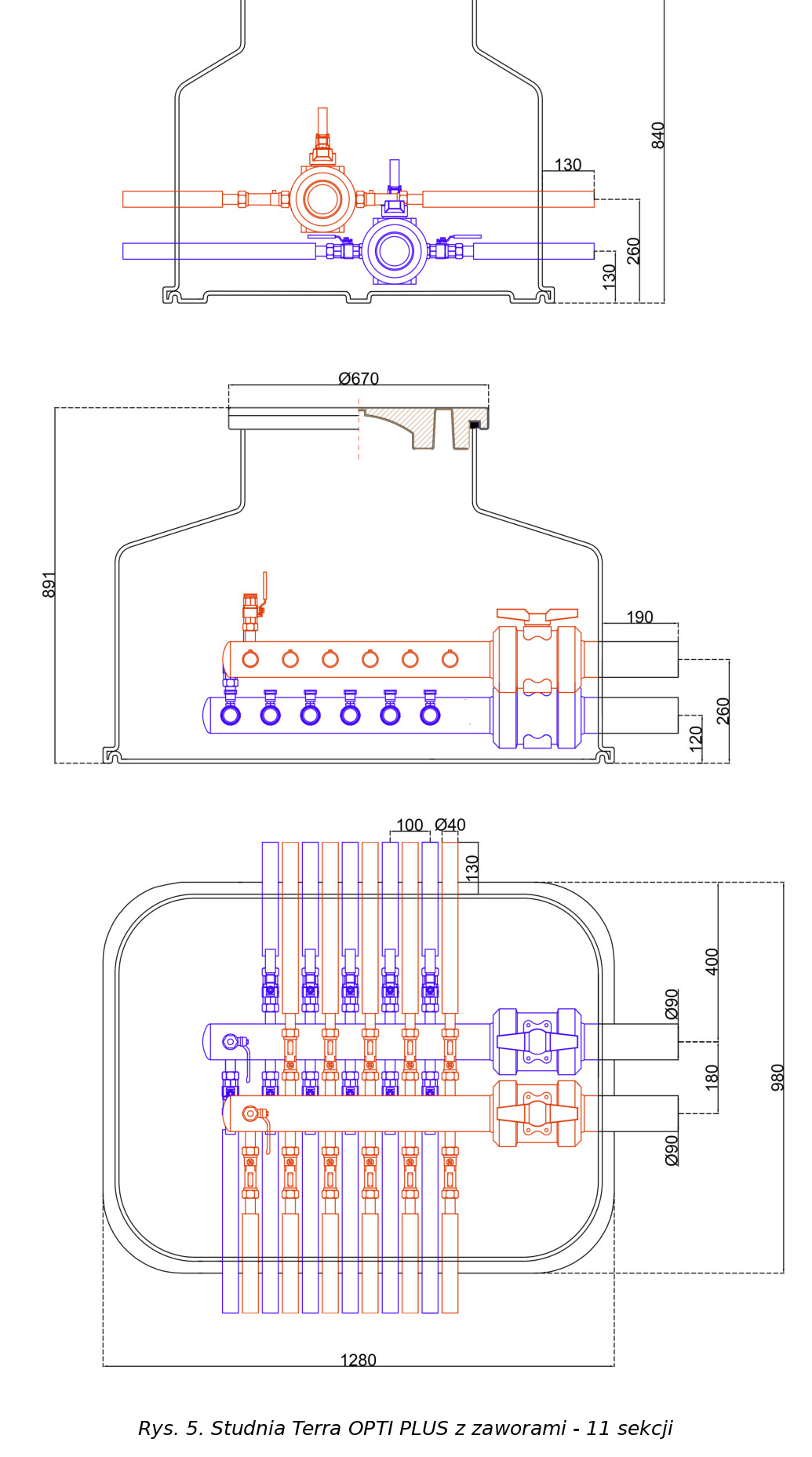

Parametry techniczne studni rozdzielaczowej TERRA OPTI PLUS 11-sekcyjnej

• Producent: PRAWTECH

• Seria: TERRA OPTI PLUS

• Liczba sekcji: 11

• Długość: 1280 mm

• Szerokość: 980 mm

• Wysokość całkowita: 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek kolektorowych: PE100RC

• Liczba i średnica belek: 2 × Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej TERRA OPTI PLUS 11-sekcyjnej z zaworami

• 11 tworzywowych zaworów kulowych DN32 – odcinanie poszczególnych obiegów na pierwszej belce kolektorowej

• 11 mosiężnych zaworów kulowych DN25 – niezależne zamykanie obiegów na drugiej belce kolektorowej

• 2 główne tworzywowe zawory kulowe DN80 – odcinanie całego rozdzielacza od instalacji

• 2 mosiężne zawory napełniająco-odpowietrzające 1″ GZ – napełnianie, płukanie i odpowietrzanie układu

• 2 belki kolektorowe PE100RC Ø90 mm – połączenie jedenastu obiegów dolnego źródła

• Podziemna komora ochronna z pokrywą rewizyjną – zabezpieczenie armatury i zapewnienie dostępu serwisowego

Łącznie studnia wyposażona jest w 26 zaworów, w tym 22 zawory sekcyjne, 2 główne zawory DN80 oraz 2 zawory napełniająco-odpowietrzające.

Medium robocze w studni rozdzielaczowej TERRA OPTI PLUS 11-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Dobór stężenia roztworu powinien uwzględniać warunki pracy dolnego źródła oraz wymagania projektowe instalacji.

Zawory kulowe służą przede wszystkim do całkowitego otwierania i zamykania przepływu. Nie zastępują urządzeń przeznaczonych do pomiaru natężenia przepływu ani precyzyjnego równoważenia hydraulicznego obiegów.

Zastosowanie studni rozdzielaczowej TERRA OPTI PLUS 11-sekcyjnej z zaworami

Studnia przeznaczona jest do instalacji wymagających centralnego połączenia jedenastu obiegów gruntowych oraz niezależnego dostępu do każdego z nich.

• Instalacje z jedenastoma pionowymi sondami gruntowymi

• Systemy z jedenastoma pętlami poziomego kolektora gruntowego

• Rozbudowane dolne źródła gruntowych pomp ciepła

• Instalacje z zewnętrznym układem pomiaru i regulacji przepływu

• Systemy ogrzewania i chłodzenia wykorzystujące gruntowy wymiennik ciepła

Montaż i eksploatacja studni rozdzielaczowej TERRA OPTI PLUS 11-sekcyjnej

Studnię należy montować zgodnie z projektem dolnego źródła i dokumentacją producenta. Podłączenia przewodów powinny zapewniać szczelność oraz ograniczenie naprężeń mechanicznych przenoszonych na belki kolektorowe.

Na przewodach głównych zaleca się zastosowanie kompensacji typu U lub Z.

Przed pierwszym uruchomieniem należy dokładnie wypłukać instalację, sprawdzić szczelność połączeń, napełnić układ odpowiednim czynnikiem roboczym i odpowietrzyć wszystkie obiegi.

Podczas eksploatacji warto okresowo kontrolować stan zaworów, szczelność połączeń oraz dostępność armatury w komorze.

Wyposażenie opcjonalne studni rozdzielaczowej TERRA OPTI PLUS 11-sekcyjnej

Możliwość zastosowania wyposażenia dodatkowego pozwala dostosować studnię do głębokości posadowienia, warunków terenowych i wymagań inwestycji.

• Pokrywa z izolacją termiczną – ogranicza wymianę ciepła pomiędzy wnętrzem komory a otoczeniem

• Zamki zabezpieczające – chronią przed dostępem osób nieuprawnionych

• Właz żeliwny klasy A15 – przeznaczony do odpowiednio zaprojektowanych stref ruchu pieszego

• Właz żeliwny klasy B125 – umożliwia zastosowanie w miejscach o większych obciążeniach zgodnie z wymaganiami klasy

• Właz żeliwny klasy D400 – pozwala dostosować dostęp do studni do nawierzchni o wysokich obciążeniach przy właściwej konstrukcji odciążającej

• Betonowy pierścień odciążający – przenosi obciążenia nawierzchni na podłoże, chroniąc korpus studni

• Nadstawka monolityczna 75 cm – umożliwia zwiększenie głębokości posadowienia

• Nadstawka teleskopowa 50–100 cm – pozwala dopasować poziom włazu do docelowej wysokości terenu

Producent nie zaleca stosowania więcej niż jednej nadstawki na studnię.

Dlaczego warto wybrać studnię rozdzielaczową TERRA OPTI PLUS 11-sekcyjną z zaworami?

Przy jedenastu obiegach dolnego źródła istotne jest nie tylko prawidłowe wykonanie połączeń, ale również zapewnienie możliwości późniejszej obsługi poszczególnych pętli. TERRA OPTI PLUS łączy wszystkie sekcje w jednej komorze, umożliwiając dostęp do armatury odcinającej z poziomu terenu.

Dodatkowe zawory główne DN80 ułatwiają odizolowanie całego rozdzielacza, a zastosowanie belek PE100RC zapewnia trwałą konstrukcję układu hydraulicznego.

Zamów studnię rozdzielaczową z zaworami 11-sekcyjną TERRA OPTI PLUS w OMEGA-PLAST i zapewnij swojej instalacji dolnego źródła wygodny dostęp do wszystkich jedenastu obiegów gruntowych.
