Szafka rozdzielaczowa 3-sekcyjna z zaworami Terra Box Z zewnętrzna

Szafka rozdzielaczowa 3-sekcyjna z zaworami PRAWTECH TERRA BOX Z zewnętrzna

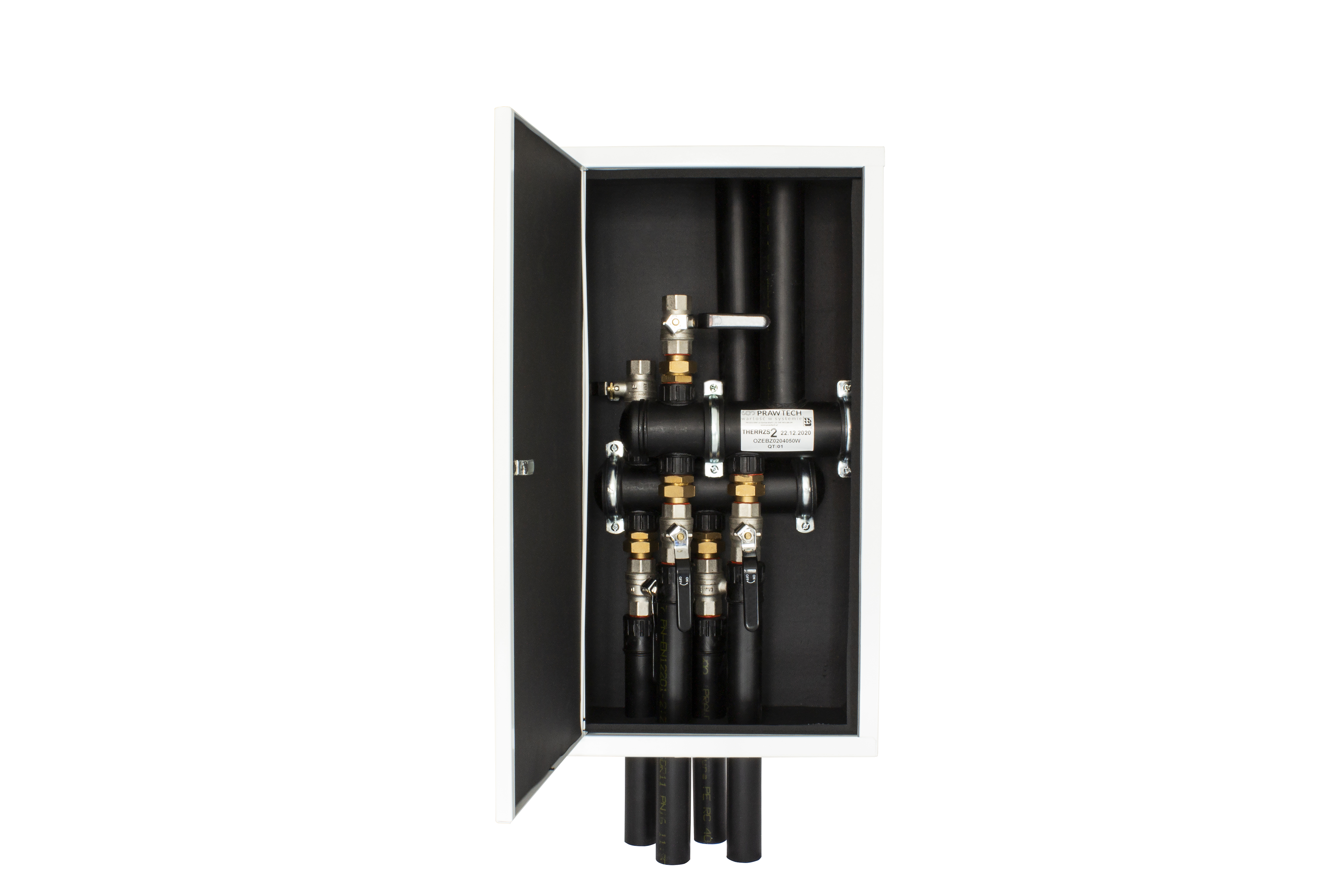

Zewnętrzna szafka rozdzielaczowa TERRA BOX Z 3-sekcyjna to element instalacji dolnego źródła gruntowej pompy ciepła, przeznaczony do połączenia trzech niezależnych obiegów wymiennika gruntowego. Umożliwia uporządkowane podłączenie sond pionowych lub pętli kolektora poziomego oraz indywidualne odcinanie każdego obiegu.

Model OZEBZM034040Z wykorzystuje mosiężną armaturę odcinającą oraz przyłącza Ø40 mm. Rozdzielacz umieszczono w izolowanej obudowie przeznaczonej do montażu na zewnętrznej ścianie budynku. Dzięki temu połączenia obiegów gruntowych i dostęp do zaworów mogą znajdować się poza pomieszczeniem technicznym.

Najważniejsze zalety szafki rozdzielaczowej TERRA BOX Z 3-sekcyjnej

• Obsługa trzech obiegów – podłączenie trzech sond pionowych lub trzech pętli kolektora poziomego

• Mosiężne zawory odcinające – możliwość niezależnego zamykania poszczególnych sekcji podczas prac serwisowych

• Przyłącza Ø40 mm – przystosowane do połączenia przewodów gruntowego wymiennika ciepła

• Zewnętrzna obudowa izolowana – umożliwia umieszczenie rozdzielacza na elewacji budynku

• Izolacja kauczukowa 9 mm – ogranicza wymianę ciepła między wnętrzem szafki a otoczeniem

• Rury dobiegowe wyprowadzone z tyłu – ułatwiają prowadzenie przewodów w kierunku pomieszczenia technicznego

• Sekcja techniczna GW ¾″ – umożliwia płukanie, napełnianie i odpowietrzanie instalacji

• Dostęp do armatury przez drzwiczki – ułatwia kontrolę połączeń i obsługę zaworów

Trzy niezależne obiegi dolnego źródła ciepła

W instalacjach gruntowych pomp ciepła wykorzystujących trzy sondy pionowe lub trzy pętle kolektora poziomego konieczne jest połączenie przewodów w jeden układ zasilania i powrotu.

Szafka TERRA BOX Z 3-sekcyjna pełni funkcję wspólnego punktu rozdziału czynnika roboczego. Każda sekcja posiada armaturę odcinającą, dzięki której można wyłączyć wybrany obieg bez konieczności zamykania wszystkich pozostałych.

Takie rozwiązanie ułatwia prowadzenie prac związanych z kontrolą szczelności, płukaniem poszczególnych pętli oraz konserwacją instalacji.

Wersja TERRA BOX Z została wyposażona w zawory odcinające zamiast rotametrów. Nie posiada indywidualnych wskaźników przepływu charakterystycznych dla serii TERRA BOX R.

Parametry techniczne szafki rozdzielaczowej 3-sekcyjnej TERRA BOX Z

• Rodzaj produktu: zewnętrzna szafka rozdzielaczowa z zaworami

• Liczba sekcji: 3

• Liczba obsługiwanych obiegów: 3

• Średnica przyłączy obiegów: Ø40 mm

• Średnica rur dobiegowych: Ø40 mm

• Rodzaj armatury: zawory odcinające

• Materiał armatury: mosiądz

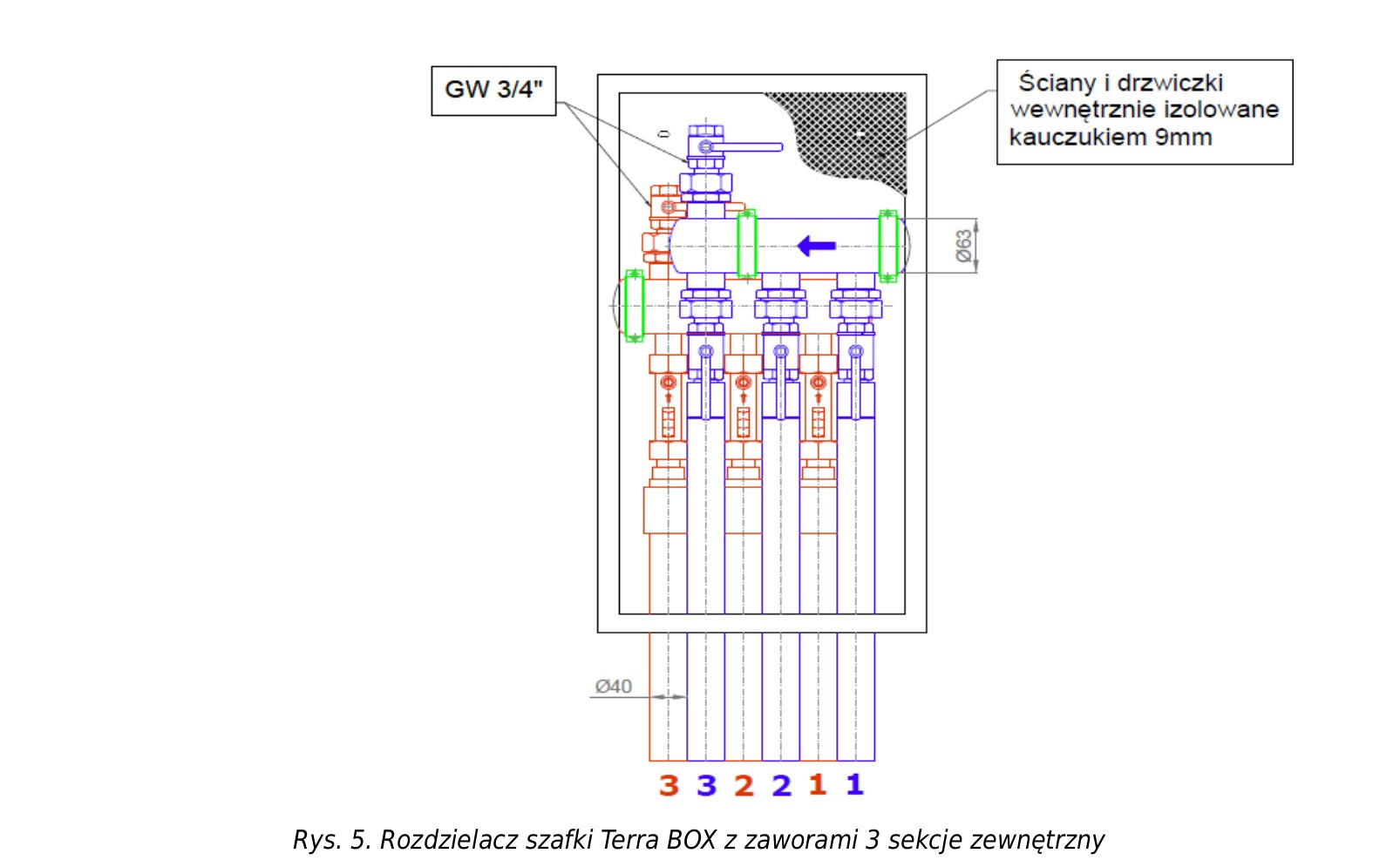

• Rozstaw osiowy sekcji: 80 mm

• Sekcja techniczna: zawór kulowy odcinający GW ¾″

• Wyprowadzenie rur dobiegowych: z tylnej ściany szafki

• Długość wyprowadzenia rur: 450 mm

• Izolacja obudowy: kauczuk o grubości 9 mm

• Miejsce montażu: zewnętrzna ściana budynku

• Sposób montażu: natynkowy lub wnękowy

• Przeznaczenie: instalacje dolnego źródła gruntowych pomp ciepła

Wyposażenie standardowe szafki rozdzielaczowej z zaworami

• Rozdzielacz trójsekcyjny – umożliwia połączenie trzech niezależnych obiegów dolnego źródła

• Mosiężne zawory odcinające – pozwalają zamykać poszczególne obiegi podczas obsługi instalacji

• Przyłącza Ø40 mm – służą do podłączenia przewodów sond pionowych lub kolektorów poziomych

• Rury dobiegowe Ø40 mm – zapewniają połączenie rozdzielacza z instalacją pompy ciepła

• Sekcja techniczna z zaworem GW ¾″ – umożliwia wykonywanie czynności związanych z płukaniem, napełnianiem i odpowietrzaniem układu

• Izolowana obudowa zewnętrzna – osłania rozdzielacz i ogranicza wymianę ciepła z otoczeniem

• Drzwiczki dostępowe z izolacją – umożliwiają obsługę armatury bez demontażu szafki

Zastosowanie zewnętrznej szafki rozdzielaczowej 3-sekcyjnej

Instalacje z trzema sondami pionowymi

Szafka umożliwia podłączenie trzech odwiertów gruntowego wymiennika ciepła. Każdy obieg może być niezależnie odcinany, co ułatwia czynności serwisowe i kontrolne.

Gruntowe kolektory poziome z trzema pętlami

Model sprawdza się również w instalacjach poziomych wymienników gruntowych. Trzy sekcje rozdzielacza umożliwiają połączenie przewodów poszczególnych pętli z rurami dobiegowymi prowadzącymi do pompy ciepła.

Budynki z ograniczoną przestrzenią techniczną

Montaż rozdzielacza na elewacji pozwala ograniczyć liczbę przewodów gruntowych wprowadzanych do wnętrza budynku. Do pomieszczenia technicznego prowadzone są przewody dobiegowe, natomiast armatura rozdzielacza pozostaje dostępna z zewnątrz.

Montaż szafki TERRA BOX Z na zewnętrznej ścianie budynku

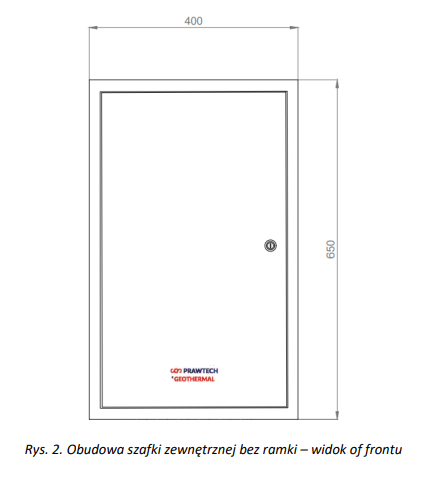

Szafka została zaprojektowana do montażu na elewacji budynku. W zależności od warunków instalacyjnych może być mocowana natynkowo lub umieszczona we wnęce wykonanej w warstwie ocieplenia.

Rury dobiegowe wyprowadzono prostopadle z tylnej ściany obudowy. Ich długość poza szafką wynosi 450 mm, co należy uwzględnić podczas przygotowywania przejścia przez ścianę.

Podczas montażu należy zapewnić:

• Stabilne zamocowanie obudowy do odpowiednio przygotowanego podłoża

• Prawidłowe podłączenie trzech obiegów Ø40 mm

• Swobodny dostęp do zaworów odcinających i sekcji technicznej

• Szczelność wszystkich połączeń hydraulicznych

• Odpowiednią izolację przewodów dobiegowych

• Zabezpieczenie instalacji przed zamarzaniem

• Wykonanie próby szczelności przed uruchomieniem dolnego źródła

Sekcja techniczna – płukanie, napełnianie i odpowietrzanie

W szafce TERRA BOX Z zastosowano sekcję techniczną z zaworem kulowym odcinającym GW ¾″, przeznaczoną do obsługi instalacji dolnego źródła.

Umożliwia ona przeprowadzenie czynności przygotowawczych i serwisowych, takich jak płukanie, napełnianie oraz odpowietrzanie układu.

Możliwość zamykania poszczególnych sekcji pozwala wykonywać te czynności na wybranych obiegach, co jest szczególnie przydatne podczas pierwszego uruchomienia instalacji.

Wyposażenie opcjonalne szafki rozdzielaczowej TERRA BOX Z

Ramka montażowa – element przeznaczony do zabudowy szafki w warstwie izolacji elewacyjnej. Ułatwia wykończenie wnęki oraz estetyczne połączenie obudowy z powierzchnią ściany budynku.

Dlaczego warto wybrać szafkę TERRA BOX Z 3-sekcyjną?

Szafka rozdzielaczowa PRAWTECH TERRA BOX Z 3-sekcyjna pozwala umieścić punkt połączenia trzech obiegów gruntowego wymiennika ciepła poza budynkiem. Mosiężne zawory odcinające zapewniają niezależną obsługę poszczególnych sekcji, a izolowana obudowa i sekcja techniczna GW ¾″ ułatwiają eksploatację instalacji.

To rozwiązanie dla inwestycji, w których istotne są uporządkowane połączenia hydrauliczne, dostęp do armatury oraz ograniczenie liczby przewodów wprowadzanych do pomieszczenia technicznego.

Zamów zewnętrzną szafkę rozdzielaczową TERRA BOX Z 3-sekcyjną w OMEGA-PLAST!
