Studnia rozdzielaczowa z zaworami 13-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z zaworami 13-sekcyjna TERRA OPTI PLUS

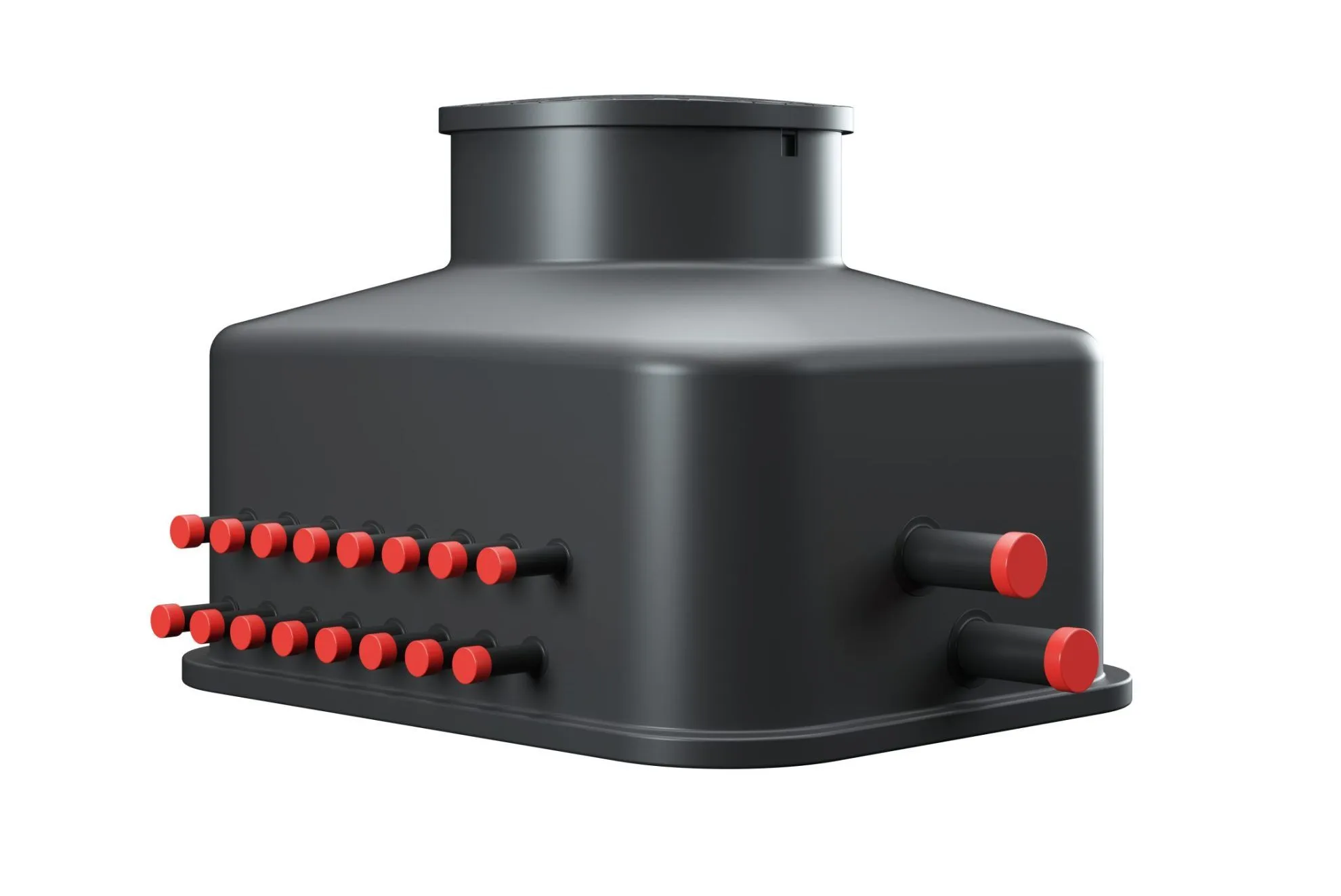

Studnia rozdzielaczowa z zaworami 13-sekcyjna TERRA OPTI PLUS to rozwiązanie przeznaczone do rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła, w których konieczne jest połączenie trzynastu niezależnych obiegów w jednym punkcie. Podziemna komora rozdzielaczowa pozwala uporządkować przewody prowadzone od sond pionowych lub kolektora poziomego, jednocześnie zapewniając dostęp do armatury hydraulicznej.

Model producenta PRAWTECH wyróżnia się zastosowaniem 26 zaworów sekcyjnych, umożliwiających niezależne odcinanie każdego obiegu na belce zasilającej i powrotnej. Dodatkowym elementem konstrukcji są dwa główne zawory kulowe DN80, które pozwalają zamknąć przepływ przez cały rozdzielacz bez konieczności osobnego odcinania trzynastu sekcji.

Studnia TERRA OPTI PLUS 13-sekcyjna została opracowana z myślą o instalacjach wymagających sprawnej organizacji dolnego źródła, łatwego dostępu serwisowego oraz możliwości odizolowania wybranych pętli gruntowych.

Najważniejsze zalety studni rozdzielaczowej TERRA OPTI PLUS 13-sekcyjnej

• Obsługa 13 niezależnych obiegów gruntowych – centralne połączenie rozbudowanego systemu sond lub kolektorów poziomych

• Możliwość odcinania każdej sekcji – wygodne wyłączanie wybranych obiegów podczas przeglądów i prac serwisowych

• Dwa główne zawory DN80 – szybkie odizolowanie całego rozdzielacza od pozostałej części instalacji

• Belki kolektorowe PE100RC Ø90 mm – wytrzymała konstrukcja przystosowana do pracy w instalacjach gruntowych

• Odejścia sekcyjne Ø40 mm – podłączenie trzynastu niezależnych pętli dolnego źródła

• Podziemna komora ochronna – zabezpieczenie rozdzielacza i armatury przed bezpośrednim oddziaływaniem otoczenia

• Centralny dostęp serwisowy – możliwość obsługi zaworów bez odkopywania poszczególnych połączeń gruntowych

• Fabryczna kontrola szczelności i przepływu – sprawdzenie układu hydraulicznego przed dostarczeniem produktu

Zasada działania studni rozdzielaczowej TERRA OPTI PLUS 13-sekcyjnej

Wewnątrz studni umieszczono dwie belki kolektorowe wykonane z materiału PE100RC o średnicy Ø90 mm. Jedna belka rozprowadza czynnik roboczy do trzynastu obiegów gruntowych, natomiast druga zbiera czynnik powracający z wymiennika gruntowego i kieruje go do instalacji pompy ciepła.

Każdy obieg wyposażono w dwa zawory kulowe, po jednym na belce zasilającej i powrotnej. Takie rozwiązanie umożliwia niezależne zamknięcie wybranej sekcji, na przykład w celu przeprowadzenia kontroli szczelności, płukania lub czynności konserwacyjnych.

Dwa dodatkowe tworzywowe zawory kulowe DN80 pełnią funkcję głównego odcięcia rozdzielacza. Pozwalają zamknąć przepływ na przewodach zbiorczych, co usprawnia obsługę instalacji podczas prac serwisowych.

Wersja z zaworami nie jest wyposażona w rotametry. Pomiar przepływu oraz równoważenie hydrauliczne poszczególnych obiegów należy przewidzieć w innym miejscu instalacji, zgodnie z projektem dolnego źródła.

Parametry techniczne studni rozdzielaczowej TERRA OPTI PLUS 13-sekcyjnej

• Producent: PRAWTECH

• Seria: TERRA OPTI PLUS

• Liczba sekcji: 13

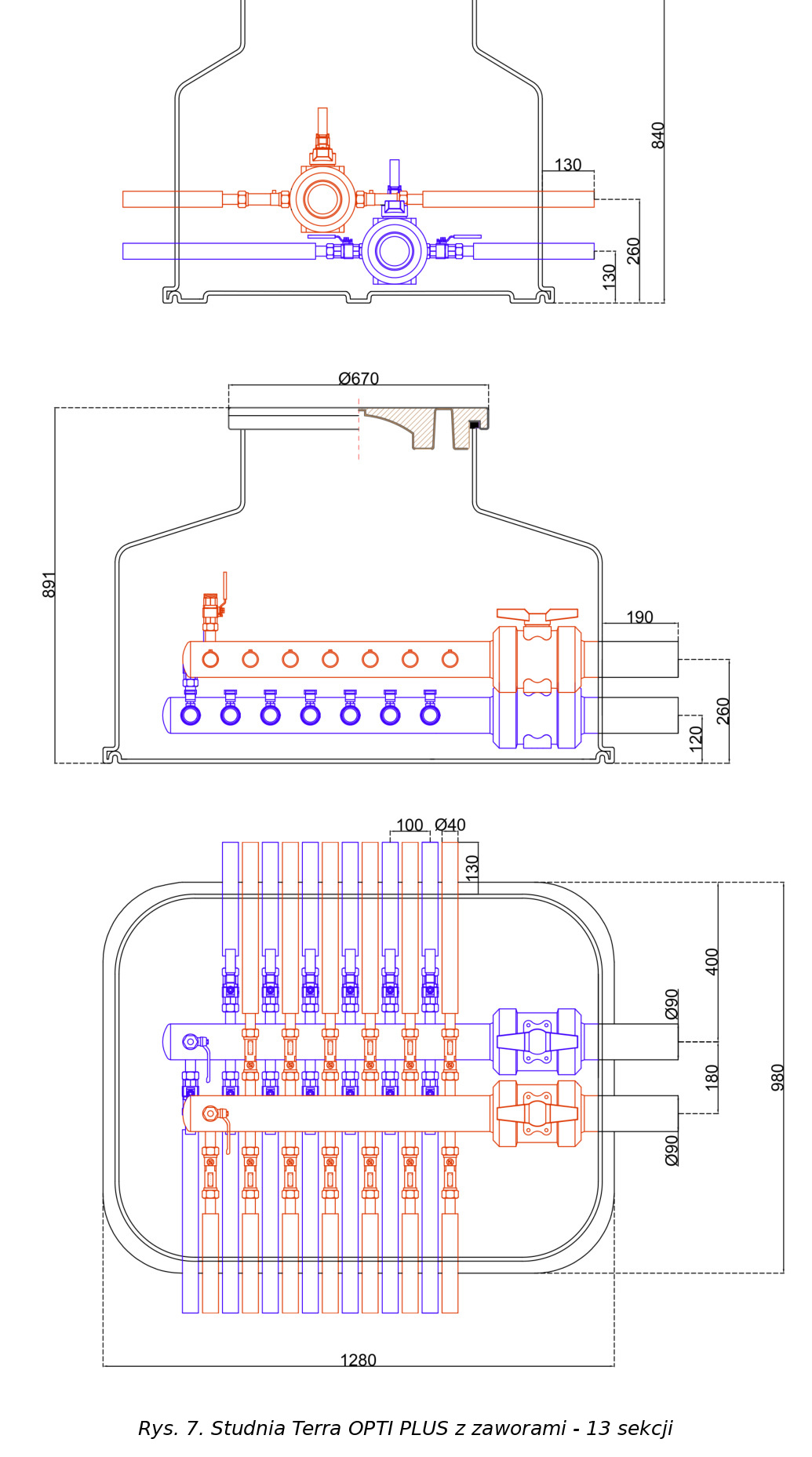

• Długość: 1280 mm

• Szerokość: 980 mm

• Wysokość całkowita: 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek kolektorowych: PE100RC

• Liczba i średnica belek: 2 × Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej TERRA OPTI PLUS 13-sekcyjnej z zaworami

• 13 tworzywowych zaworów kulowych DN32 – niezależne odcinanie obiegów na belce zasilającej

• 13 mosiężnych zaworów kulowych DN25 – zamykanie poszczególnych obiegów na belce powrotnej

• 2 główne tworzywowe zawory kulowe DN80 – odcinanie całego rozdzielacza od instalacji

• 2 mosiężne zawory napełniająco-odpowietrzające 1″ GZ – napełnianie, płukanie i odpowietrzanie układu

• 2 belki kolektorowe PE100RC Ø90 mm – rozdział i odbiór czynnika roboczego

• Podziemna komora ochronna z pokrywą rewizyjną – zabezpieczenie armatury i zapewnienie dostępu serwisowego

Łącznie studnia wyposażona jest w 30 zaworów, w tym 26 zaworów sekcyjnych, 2 główne zawory DN80 oraz 2 zawory napełniająco-odpowietrzające.

Medium robocze w studni rozdzielaczowej TERRA OPTI PLUS 13-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Dobór czynnika roboczego i jego stężenia powinien uwzględniać temperaturę pracy dolnego źródła, wymagania projektowe oraz zalecenia producenta pompy ciepła.

Zawory kulowe zastosowane w studni służą przede wszystkim do całkowitego otwierania i zamykania przepływu. Nie zastępują rotametrów ani armatury przeznaczonej do precyzyjnego równoważenia hydraulicznego obiegów.

Zastosowanie studni rozdzielaczowej TERRA OPTI PLUS 13-sekcyjnej z zaworami

Studnia przeznaczona jest do instalacji dolnego źródła wymagających połączenia trzynastu obiegów gruntowych oraz możliwości ich niezależnej obsługi.

• Instalacje z trzynastoma pionowymi sondami gruntowymi

• Systemy z trzynastoma pętlami poziomego kolektora gruntowego

• Rozbudowane dolne źródła pomp ciepła w budynkach mieszkalnych, usługowych i komercyjnych

• Instalacje z zewnętrznym układem pomiaru i regulacji przepływu

• Systemy ogrzewania i chłodzenia wykorzystujące gruntowy wymiennik ciepła

Montaż i eksploatacja studni rozdzielaczowej TERRA OPTI PLUS 13-sekcyjnej

Studnię należy montować zgodnie z projektem dolnego źródła oraz dokumentacją techniczną producenta. Podłoże powinno zapewniać stabilne posadowienie komory, a przewody gruntowe należy prowadzić w sposób ograniczający naprężenia przenoszone na belki kolektorowe.

Na przewodach głównych zaleca się wykonanie kompensacji typu U lub Z, która pozwala ograniczyć wpływ przemieszczeń i naprężeń instalacji na połączenia hydrauliczne.

Przed uruchomieniem należy dokładnie wypłukać instalację, sprawdzić szczelność połączeń, napełnić układ odpowiednim czynnikiem roboczym oraz odpowietrzyć wszystkie trzynaście obiegów.

W trakcie eksploatacji zaleca się okresową kontrolę stanu zaworów, szczelności połączeń i dostępności armatury wewnątrz komory.

Wyposażenie opcjonalne studni rozdzielaczowej TERRA OPTI PLUS 13-sekcyjnej

W zależności od warunków terenowych, głębokości posadowienia oraz rodzaju nawierzchni studnię można doposażyć w dodatkowe elementy:

• Pokrywa z izolacją termiczną – ogranicza wymianę ciepła pomiędzy wnętrzem komory a otoczeniem

• Zamki zabezpieczające – ograniczają dostęp osób nieuprawnionych do armatury rozdzielacza

• Właz żeliwny klasy A15 – umożliwia zastosowanie w odpowiednio zaprojektowanych strefach ruchu pieszego

• Właz żeliwny klasy B125 – pozwala dostosować studnię do miejsc o większych obciążeniach, zgodnie z wymaganiami klasy

• Właz żeliwny klasy D400 – przeznaczony do nawierzchni wymagających wysokiej klasy obciążenia, przy zastosowaniu właściwej konstrukcji odciążającej

• Betonowy pierścień odciążający – przenosi obciążenia nawierzchni na podłoże, ograniczając ich oddziaływanie na korpus studni

• Nadstawka monolityczna 75 cm – umożliwia zwiększenie głębokości posadowienia komory

• Nadstawka teleskopowa 50–100 cm – pozwala dopasować wysokość włazu do docelowego poziomu terenu

Producent nie zaleca stosowania więcej niż jednej nadstawki na studnię.

Dlaczego warto wybrać studnię rozdzielaczową TERRA OPTI PLUS 13-sekcyjną z zaworami?

W instalacjach obejmujących trzynaście obiegów gruntowych szczególnego znaczenia nabiera możliwość szybkiego zlokalizowania i odizolowania konkretnej sekcji. TERRA OPTI PLUS zapewnia dostęp do wszystkich zaworów w jednej komorze, co ułatwia przeglądy, konserwację i obsługę rozbudowanego dolnego źródła.

Dwa główne zawory DN80 zwiększają funkcjonalność układu, umożliwiając odcięcie całego rozdzielacza, natomiast belki PE100RC Ø90 mm tworzą trwałą podstawę instalacji hydraulicznej.

Zamów studnię rozdzielaczową z zaworami 13-sekcyjną TERRA OPTI PLUS w OMEGA-PLAST i wybierz rozwiązanie zapewniające wygodną obsługę wszystkich trzynastu obiegów dolnego źródła pompy ciepła.
