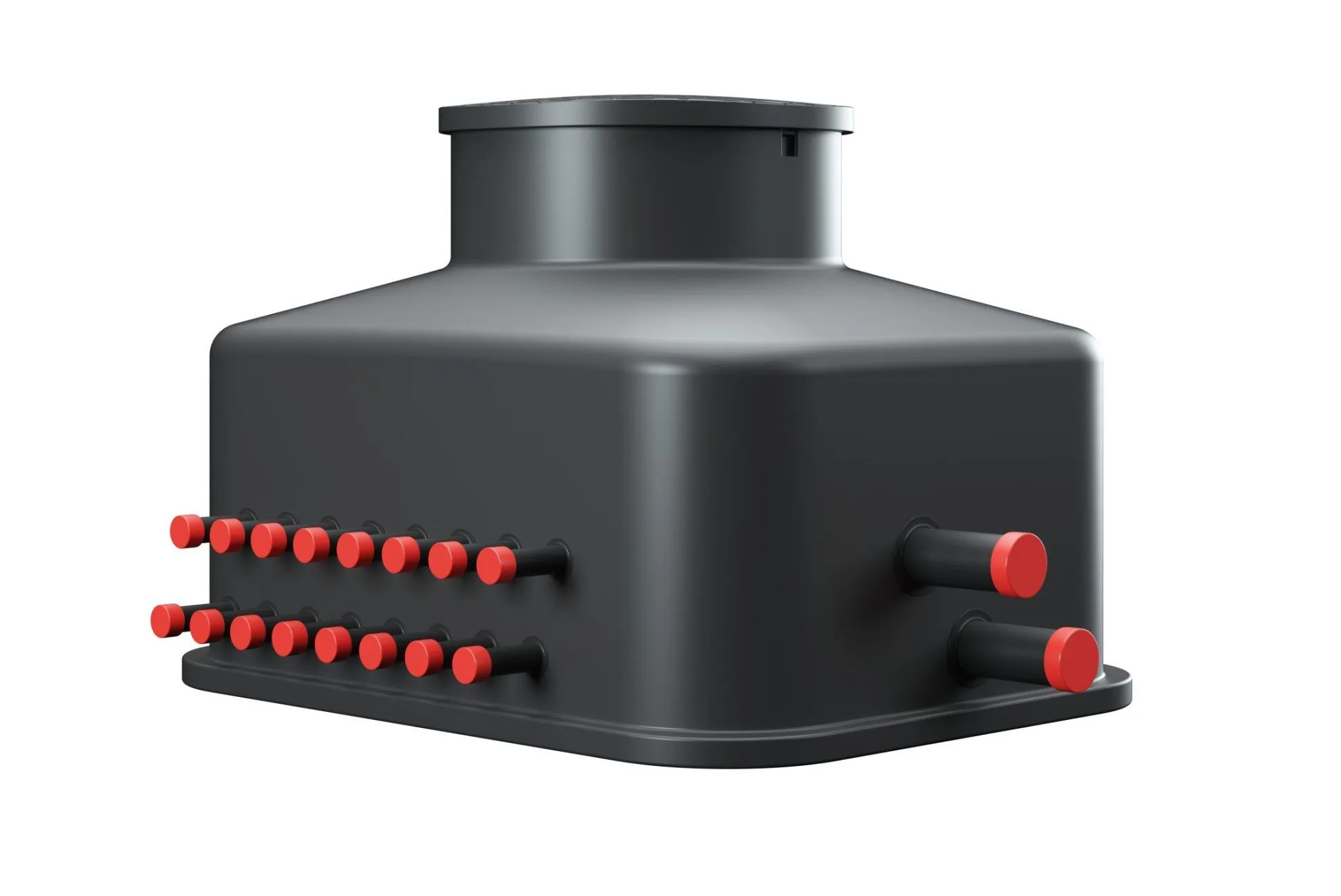

Studnia rozdzielaczowa z zaworami 9-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z zaworami 9-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z zaworami 9-sekcyjna TERRA OPTI PLUS to rozwiązanie przeznaczone do połączenia dziewięciu obiegów dolnego źródła gruntowej pompy ciepła. Konstrukcja opracowana przez PRAWTECH umożliwia centralne zarządzanie przepływem czynnika roboczego oraz niezależne odcinanie poszczególnych pętli kolektora gruntowego.

W odróżnieniu od wersji z rotametrami model ten wykorzystuje zawory kulowe na obu belkach kolektorowych. Takie rozwiązanie sprawdza się w instalacjach, w których priorytetem jest możliwość zamykania obiegów, a pomiar i regulacja przepływu realizowane są za pomocą innych elementów układu.

Dodatkowym wyróżnikiem serii TERRA OPTI PLUS są dwa główne zawory odcinające DN80, umożliwiające odizolowanie całego rozdzielacza od instalacji.

Najważniejsze zalety studni rozdzielaczowej TERRA OPTI PLUS 9-sekcyjnej z zaworami

• Obsługa dziewięciu obiegów dolnego źródła – połączenie sond gruntowych lub pętli kolektora poziomego w jednym punkcie

• Niezależne odcinanie każdej sekcji – możliwość wyłączenia wybranego obiegu bez zamykania pozostałych

• Dwa główne zawory DN80 – wygodne odizolowanie rozdzielacza podczas prac serwisowych

• Belki kolektorowe PE100RC Ø90 mm – trwała konstrukcja przystosowana do pracy w instalacjach gruntowych

• Odejścia sekcyjne Ø40 mm – możliwość podłączenia dziewięciu niezależnych pętli

• Podziemna komora ochronna – zabezpieczenie rozdzielacza przed bezpośrednim oddziaływaniem warunków zewnętrznych

• Fabrycznie przygotowany układ – ograniczenie zakresu montażu armatury na miejscu inwestycji

Zasada działania studni rozdzielaczowej TERRA OPTI PLUS 9-sekcyjnej

Studnia stanowi centralny punkt połączenia przewodów zasilających i powrotnych dziewięciu obiegów gruntowych. Dwie belki kolektorowe PE100RC Ø90 mm odpowiadają za rozprowadzenie oraz odbiór czynnika roboczego krążącego pomiędzy gruntowym wymiennikiem ciepła a instalacją pompy ciepła.

Każdy obieg wyposażony jest w dwa zawory odcinające, po jednym na każdej belce. Pozwala to odizolować wybraną pętlę podczas przeglądu, płukania lub prac serwisowych.

Na przewodach głównych znajdują się dodatkowo dwa tworzywowe zawory kulowe DN80, umożliwiające zamknięcie przepływu przez cały rozdzielacz.

Wersja z zaworami nie posiada rotametrów, dlatego nie zapewnia bezpośredniego odczytu natężenia przepływu w poszczególnych sekcjach.

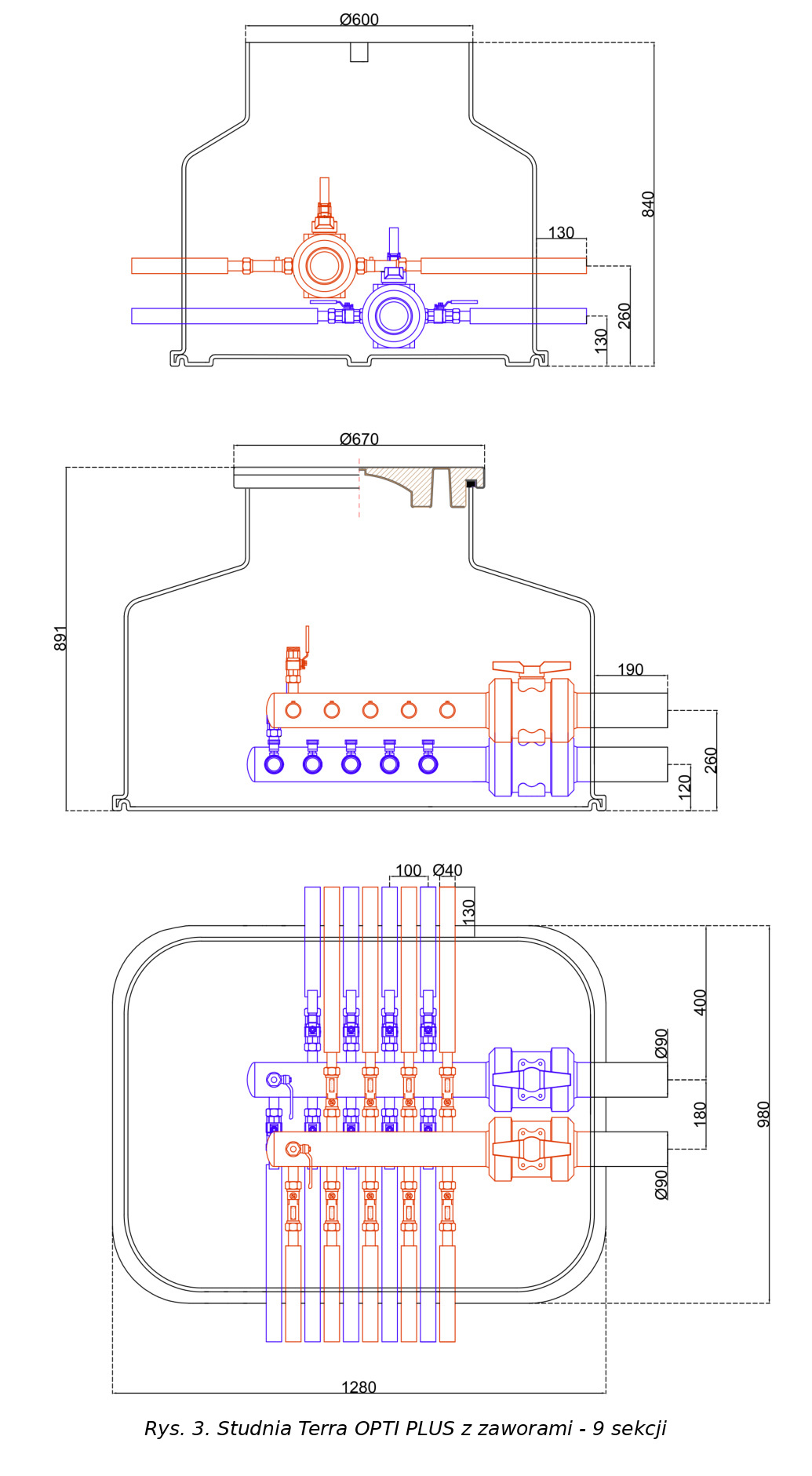

Parametry techniczne studni rozdzielaczowej TERRA OPTI PLUS 9-sekcyjnej

• Producent: PRAWTECH

• Seria: TERRA OPTI PLUS

• Liczba sekcji: 9

• Długość: 1280 mm

• Szerokość: 980 mm

• Wysokość całkowita: 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek kolektorowych: PE100RC

• Liczba i średnica belek: 2 × Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej TERRA OPTI PLUS 9-sekcyjnej z zaworami

• 9 tworzywowych zaworów kulowych DN32 – odcinanie poszczególnych obiegów na belce zasilającej

• 9 mosiężnych zaworów kulowych DN25 – niezależne zamykanie obiegów na belce powrotnej

• 2 główne tworzywowe zawory kulowe DN80 – odcinanie całego rozdzielacza od instalacji

• 2 mosiężne zawory napełniająco-odpowietrzające 1″ GZ – obsługa napełniania, płukania i odpowietrzania układu

• 2 belki kolektorowe PE100RC Ø90 mm – połączenie dziewięciu obiegów dolnego źródła

• Komora ochronna z pokrywą rewizyjną – zabezpieczenie armatury oraz dostęp do elementów instalacji

Łącznie studnia wyposażona jest w 22 zawory, w tym 18 zaworów sekcyjnych, 2 główne zawory DN80 oraz 2 zawory napełniająco-odpowietrzające.

Medium robocze w studni rozdzielaczowej TERRA OPTI PLUS 9-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Dobór rodzaju i stężenia czynnika roboczego powinien odpowiadać wymaganiom projektu instalacji oraz warunkom pracy dolnego źródła.

Zawory kulowe służą przede wszystkim do całkowitego otwierania lub zamykania przepływu. Nie zastępują armatury przeznaczonej do pomiaru i precyzyjnego równoważenia hydraulicznego obiegów.

Zastosowanie studni rozdzielaczowej TERRA OPTI PLUS 9-sekcyjnej z zaworami

Studnia znajduje zastosowanie w instalacjach gruntowych pomp ciepła, w których konieczne jest połączenie wielu obiegów i zapewnienie dostępu do armatury odcinającej.

• Instalacje z dziewięcioma pionowymi sondami gruntowymi

• Systemy z dziewięcioma pętlami poziomego kolektora gruntowego

• Dolne źródła wymagające niezależnego odcinania poszczególnych obiegów

• Instalacje z zewnętrznym układem pomiaru i regulacji przepływu

• Systemy ogrzewania i chłodzenia wykorzystujące gruntowy wymiennik ciepła

Montaż i eksploatacja studni rozdzielaczowej TERRA OPTI PLUS 9-sekcyjnej

Studnię należy posadowić zgodnie z dokumentacją techniczną producenta i projektem dolnego źródła. Połączenia przewodów gruntowych powinny być wykonane w sposób zapewniający szczelność oraz ograniczenie naprężeń mechanicznych.

Na przewodach głównych zaleca się stosowanie kompensacji typu U lub Z.

Przed pierwszym uruchomieniem instalację należy wypłukać, sprawdzić szczelność połączeń, napełnić odpowiednim czynnikiem roboczym i dokładnie odpowietrzyć.

Podczas eksploatacji zaleca się okresową kontrolę szczelności armatury oraz stanu połączeń hydraulicznych. Poszczególne obiegi można odcinać niezależnie za pomocą zaworów sekcyjnych.

Wyposażenie opcjonalne studni rozdzielaczowej TERRA OPTI PLUS 9-sekcyjnej

Studnię można dostosować do warunków montażowych oraz sposobu zagospodarowania terenu poprzez zastosowanie wyposażenia dodatkowego:

• Pokrywa z izolacją termiczną – ogranicza wymianę ciepła pomiędzy wnętrzem studni a otoczeniem

• Zamki zabezpieczające – chronią wnętrze studni przed dostępem osób nieuprawnionych

• Właz żeliwny klasy A15 – umożliwia montaż w odpowiednio zaprojektowanych strefach ruchu pieszego

• Właz żeliwny klasy B125 – przeznaczony do nawierzchni o większych obciążeniach, zgodnie z wymaganiami klasy

• Właz żeliwny klasy D400 – pozwala dostosować dostęp do studni do miejsc o wysokich obciążeniach przy zastosowaniu odpowiedniej konstrukcji odciążającej

• Betonowy pierścień odciążający – przenosi obciążenia nawierzchni na podłoże, chroniąc korpus studni

• Nadstawka monolityczna 75 cm – umożliwia zwiększenie głębokości posadowienia

• Nadstawka teleskopowa 50–100 cm – pozwala dopasować wysokość włazu do poziomu terenu

Producent nie zaleca stosowania więcej niż jednej nadstawki na studnię.

Dlaczego warto wybrać studnię rozdzielaczową TERRA OPTI PLUS 9-sekcyjną z zaworami?

Model 9-sekcyjny stanowi praktyczne rozwiązanie dla instalacji, w których najważniejsze są niezależne odcinanie obiegów, dostęp do armatury i możliwość odizolowania całego rozdzielacza.

Zastosowanie dwóch głównych zaworów DN80 zwiększa wygodę obsługi, a podziemna komora pozwala umieścić rozdzielacz poza budynkiem, bez konieczności przeznaczania na niego dodatkowej przestrzeni technicznej.

Zamów studnię rozdzielaczową z zaworami 9-sekcyjną TERRA OPTI PLUS w OMEGA-PLAST i wybierz funkcjonalne rozwiązanie do obsługi dziewięciu obiegów dolnego źródła gruntowej pompy ciepła.
