Studnia rozdzielaczowa z rotametrami 10-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z rotametrami 10-sekcyjna PRAWTECH TERRA OPTI PLUS

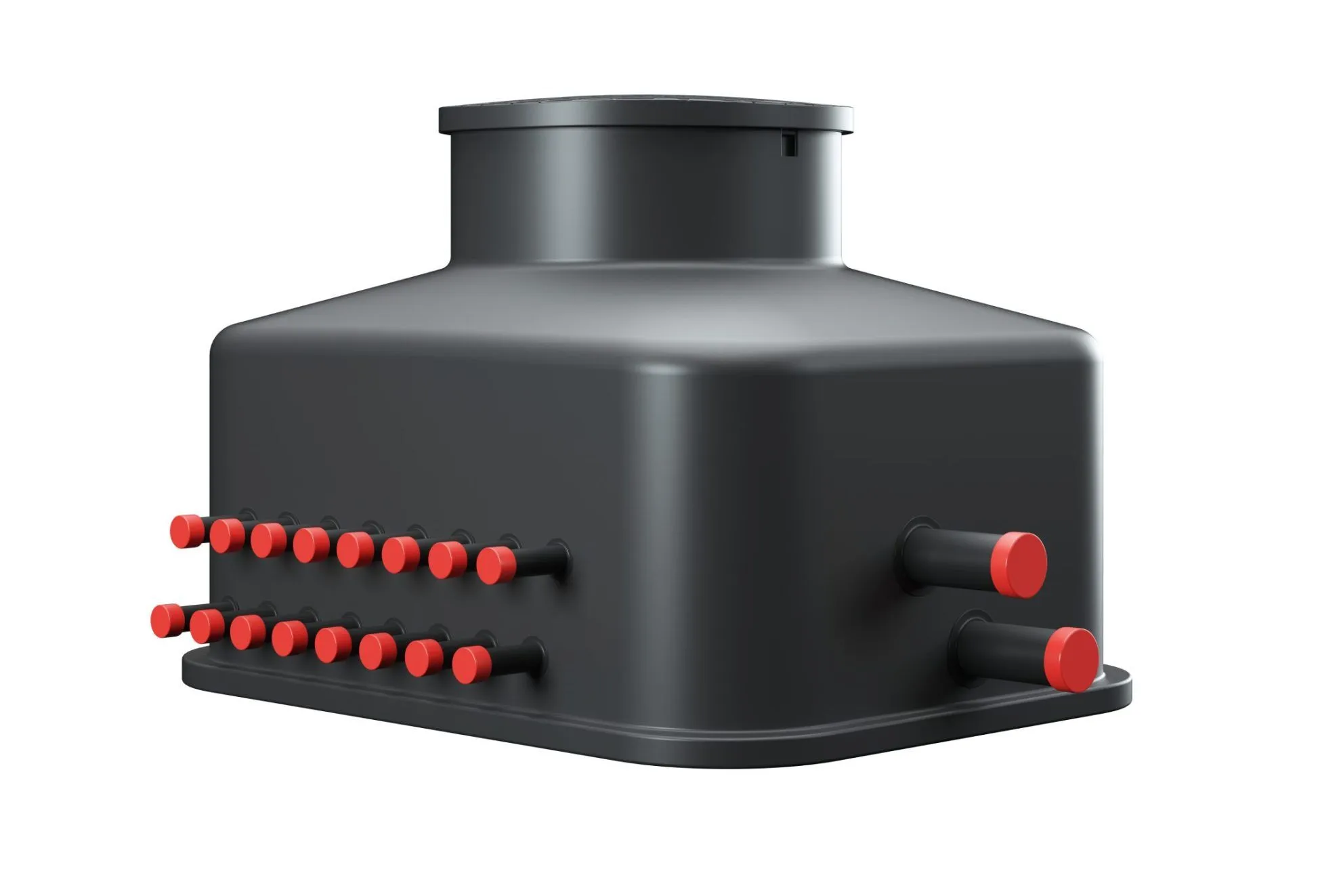

Studnia rozdzielaczowa PRAWTECH TERRA OPTI PLUS 10-sekcyjna przeznaczona jest do instalacji dolnego źródła gruntowych pomp ciepła z dziesięcioma niezależnymi obiegami. Umożliwia kontrolę i regulację przepływu czynnika roboczego oraz indywidualne odcinanie poszczególnych sekcji.

Wyróżnikiem serii PLUS są dwa główne zawory kulowe DN80, które pozwalają odciąć cały rozdzielacz od instalacji. Rozwiązanie to ułatwia wykonywanie czynności serwisowych i diagnostycznych.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 10-sekcyjnej

• 10 niezależnych obiegów – indywidualna regulacja i odcinanie każdej sekcji

• Rotametry 8–38 l/min – kontrola natężenia przepływu w poszczególnych obiegach

• 2 główne zawory DN80 – możliwość całkowitego odcięcia rozdzielacza

• Belki kolektorowe PE100RC Ø90 mm – wytrzymała konstrukcja układu hydraulicznego

• Podziemna komora rozdzielcza – uporządkowanie połączeń poza budynkiem

• Właz rewizyjny Ø600 mm – dostęp do armatury podczas kontroli i serwisowania

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 10-sekcyjnej

Dwie belki kolektorowe Ø90 mm rozdzielają czynnik roboczy pomiędzy dziesięć sond gruntowych lub pętli kolektora poziomego i zbierają przepływ powrotny.

Mosiężne rotametry umożliwiają ustawienie przepływu w każdej sekcji. Zintegrowane z nimi zawory kulowe oraz zawory DN25 na drugiej belce pozwalają niezależnie odcinać obiegi. Dwa dodatkowe zawory DN80 służą do zamykania przepływu na głównych przewodach rozdzielacza.

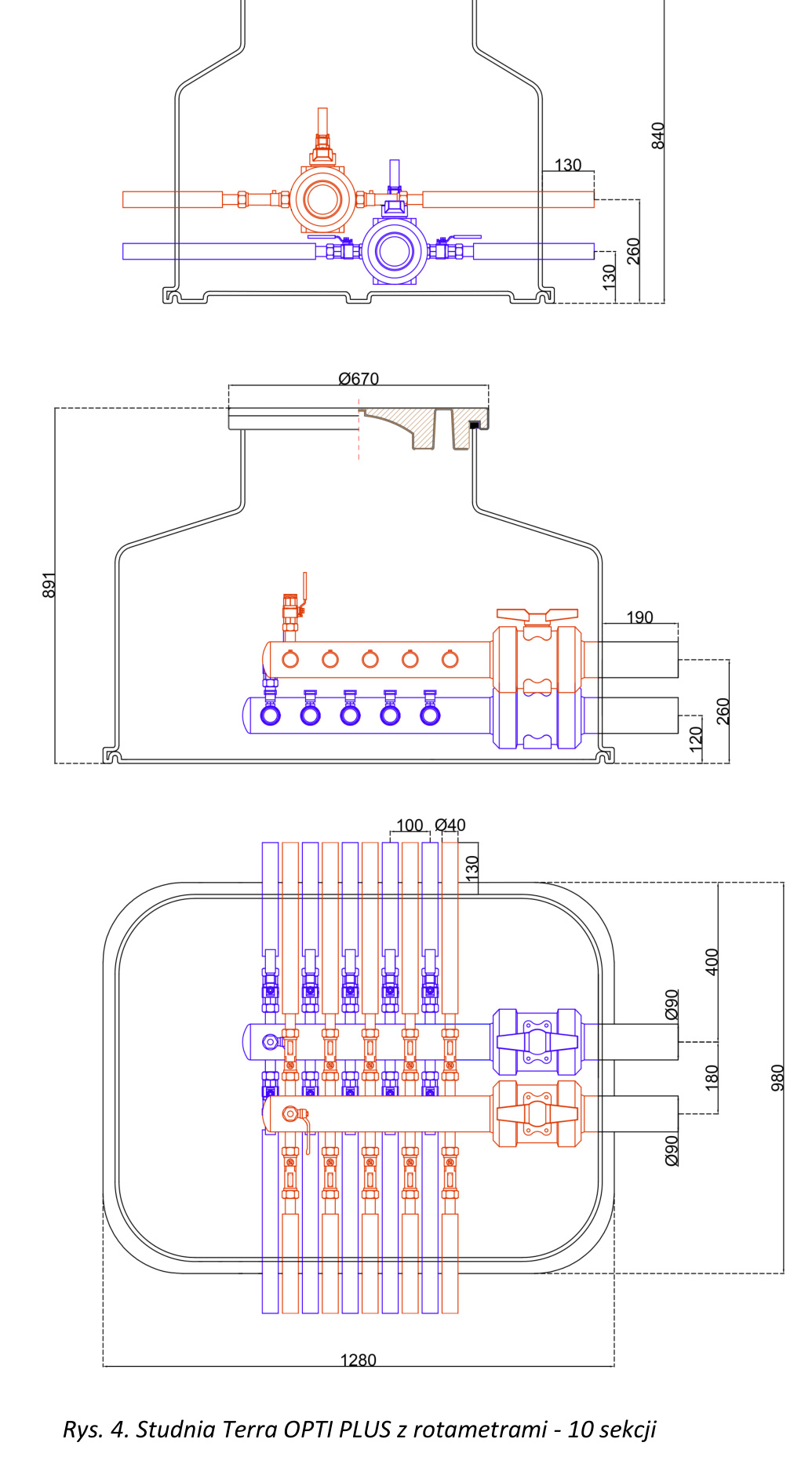

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 10-sekcyjnej

• Liczba sekcji: 10

• Długość: 1280 mm

• Szerokość: 980 mm

• Wysokość całkowita: 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek kolektorowych: PE100RC

• Liczba i średnica belek: 2 × Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Liczba rotametrów: 10

• Typ rotametrów: mosiężne typu B

• Zakres pomiarowy rotametrów: 8–38 l/min

• Dokładność wskazań: ±10%

• Liczba zaworów zintegrowanych z rotametrami: 10

• Liczba zaworów odcinających DN25: 10

• Liczba głównych zaworów DN80: 2

• Liczba zaworów napełniająco-odpowietrzających: 2

• Łączna liczba zaworów: 24

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 10-sekcyjnej

• 10 mosiężnych rotametrów typu B – pomiar i regulacja przepływu 8–38 l/min, ze zintegrowanymi zaworami kulowymi

• 10 mosiężnych zaworów DN25 – odcinanie poszczególnych obiegów na drugiej belce

• 2 główne tworzywowe zawory DN80 – odcinanie przepływu na przewodach głównych

• 2 mosiężne zawory 1″ GZ – napełnianie i odpowietrzanie instalacji

• 2 belki kolektorowe PE100RC Ø90 mm – rozdział i odbiór czynnika roboczego

• Komora z pokrywą rewizyjną – ochrona rozdzielacza i dostęp do armatury

Medium robocze i regulacja przepływu w studni TERRA OPTI PLUS 10-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Przy stosowaniu wodnych roztworów glikolu należy uwzględnić współczynniki korekcyjne wskazań rotametrów:

• Stężenie glikolu 20–30%: współczynnik 0,9

• Stężenie glikolu 30–40%: współczynnik 0,8

Regulację przepływu należy wykonywać rotametrami, zgodnie z wymaganiami hydraulicznymi instalacji.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 10-sekcyjnej

Studnia przeznaczona jest do instalacji gruntowych pomp ciepła wykorzystujących:

• 10 pionowych sond gruntowych

• 10 pętli poziomego kolektora gruntowego

• Rozbudowane układy dolnego źródła wymagające indywidualnej regulacji przepływu

• Instalacje z możliwością całkowitego odcięcia rozdzielacza za pomocą zaworów głównych

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 10-sekcyjnej

Studnię należy montować zgodnie z dokumentacją producenta i projektem instalacji. Zalecane jest zastosowanie kompensatorów typu U lub Z na przewodach dobiegowych.

Przed uruchomieniem należy sprawdzić szczelność połączeń, wypłukać instalację, napełnić ją odpowiednim medium roboczym oraz odpowietrzyć wszystkie obiegi. Następnie należy ustawić wymagane przepływy na rotametrach.

Wyposażenie opcjonalne studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 10-sekcyjnej

• Pokrywa izolowana termicznie – ograniczenie wymiany ciepła z otoczeniem

• Zamki zabezpieczające – ochrona przed nieuprawnionym dostępem

• Włazy żeliwne A15, B125 lub D400 – dostosowanie do obciążeń nawierzchni

• Betonowy pierścień odciążający – przenoszenie obciążeń z włazu na podłoże

• Nadstawka monolityczna 75 cm – zwiększenie głębokości posadowienia

• Nadstawka teleskopowa 50–100 cm – dopasowanie wysokości włazu do poziomu terenu

• Belki kolektorowe Ø110 mm – alternatywna konfiguracja hydrauliczna na zamówienie

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI PLUS 10-sekcyjną?

Model 10-sekcyjny łączy precyzyjną regulację przepływu w dziesięciu obiegach z możliwością niezależnego odcinania każdej sekcji oraz całego rozdzielacza. Dodatkowe zawory DN80 zwiększają funkcjonalność instalacji i ułatwiają jej obsługę serwisową.

Zamów studnię rozdzielaczową PRAWTECH TERRA OPTI PLUS 10-sekcyjną z rotametrami w OMEGA-PLAST.
