Studnia rozdzielaczowa z zaworami 27-sekcyjna TERRA V-SERIES

Studnia rozdzielaczowa z zaworami 27-sekcyjna TERRA V-SERIES

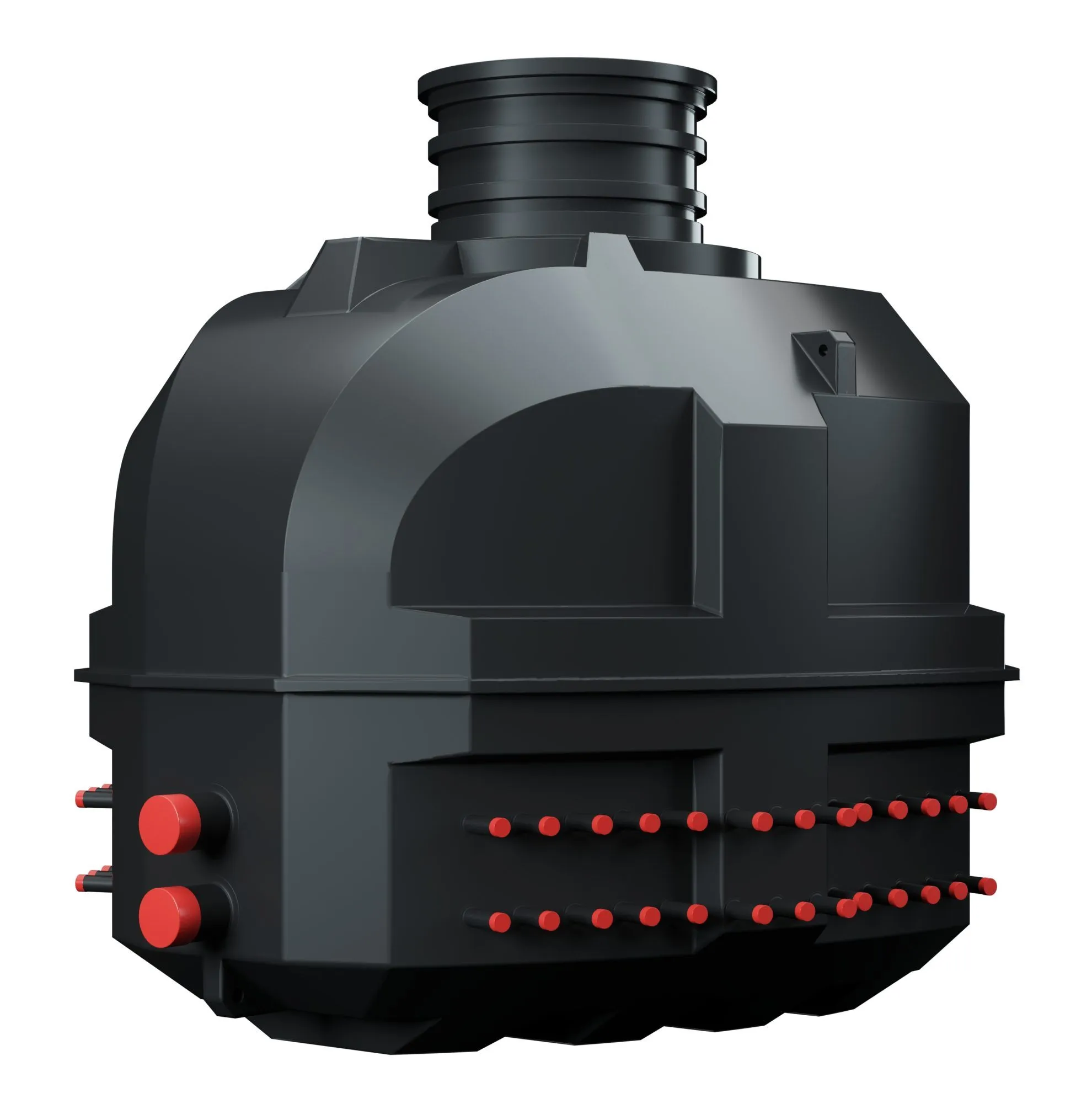

Studnia rozdzielaczowa z zaworami 27-sekcyjna TERRA V-SERIES producenta PRAWTECH to rozwiązanie przeznaczone do obsługi rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła, w których konieczne jest połączenie aż 27 niezależnych obiegów wymiennika gruntowego. Umożliwia uporządkowanie przewodów zasilających i powrotnych w jednej podziemnej komorze, zapewniając jednocześnie dostęp do armatury odcinającej każdej pętli.

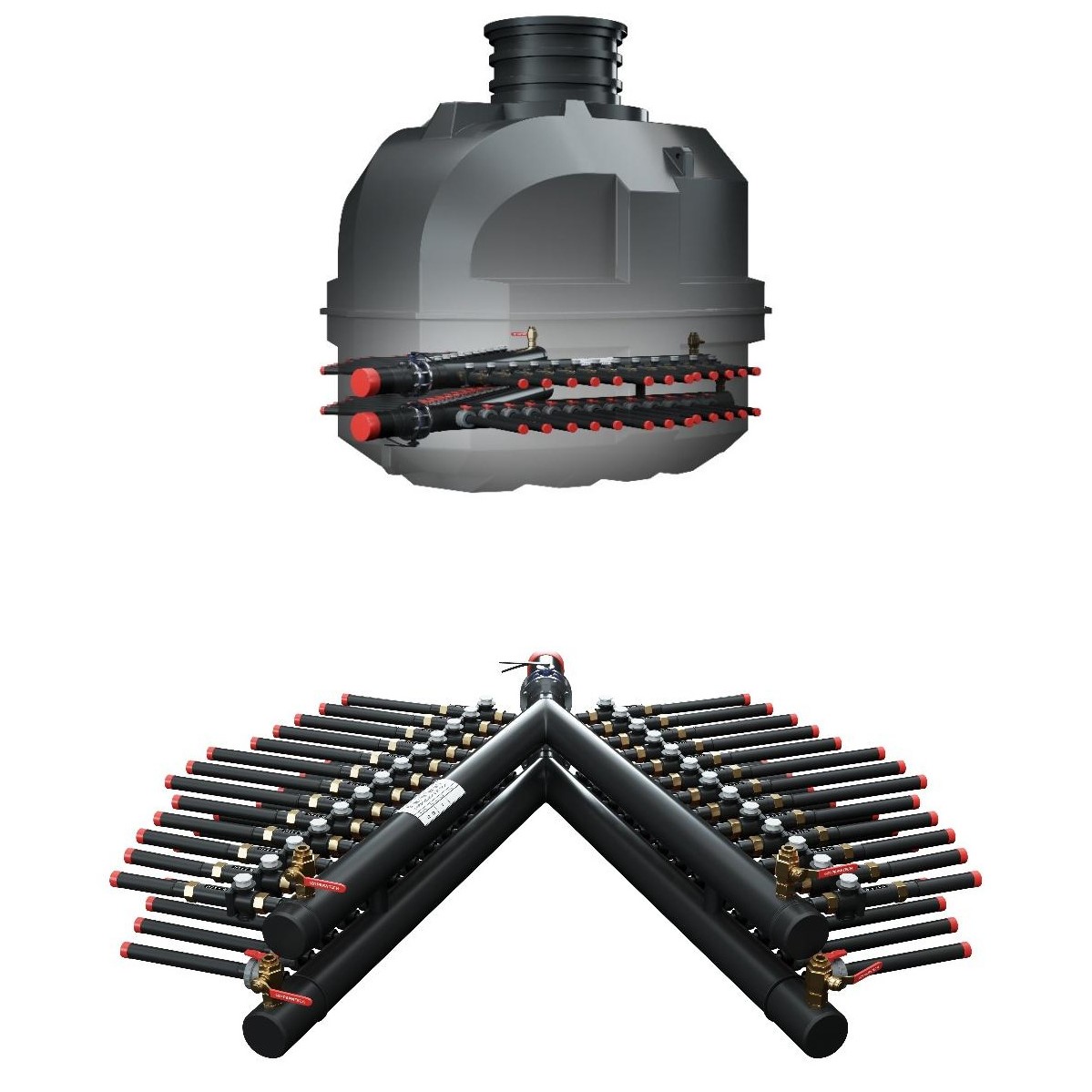

Model OZESVZP274012 został wyposażony w dwie belki kolektorowe wykonane z PE100RC o średnicy Ø125 mm. Konstrukcja typu V wykorzystuje asymetryczny podział 14 + 13 sekcji, pozwalający na rozmieszczenie nieparzystej liczby przyłączy w obrębie jednego rozdzielacza.

W przypadku dużych pól sond pionowych lub rozległych kolektorów poziomych możliwość centralnego zarządzania poszczególnymi obiegami ma istotne znaczenie dla późniejszej eksploatacji. Dzięki zastosowaniu 54 tworzywowych zaworów kulowych DN32 każdą pętlę można niezależnie odciąć na zasilaniu i powrocie, bez konieczności wyłączania pozostałych obiegów.

Studnia TERRA V-SERIES 27-sekcyjna stanowi praktyczny element infrastruktury geotermalnej, szczególnie tam, gdzie liczą się przejrzystość układu hydraulicznego, możliwość wykonywania prac serwisowych oraz właściwa organizacja instalacji dolnego źródła.

Najważniejsze zalety studni rozdzielaczowej z zaworami 27-sekcyjnej TERRA V-SERIES

• Obsługa 27 niezależnych obiegów – centralne połączenie rozbudowanego wymiennika gruntowego w jednej komorze

• Asymetryczny układ 14 + 13 sekcji – możliwość zastosowania jednego rozdzielacza przy nieparzystej liczbie pętli

• Belki kolektorowe PE100RC Ø125 mm – konstrukcja przystosowana do rozbudowanych instalacji dolnego źródła

• Indywidualne odcinanie każdej pętli – możliwość prowadzenia diagnostyki i prac serwisowych na wybranym obiegu

• Kątowa konstrukcja typu V – uporządkowane rozmieszczenie licznych przyłączy gruntowych

• Odporność na korozję – zastosowanie tworzywa PE100RC w elementach kolektorowych

• Centralizacja połączeń hydraulicznych – ograniczenie potrzeby stosowania kilku oddzielnych punktów rozdziału

• Podziemna zabudowa – ochrona armatury przed bezpośrednim oddziaływaniem czynników atmosferycznych

• Możliwość indywidualnej konfiguracji – dostosowanie dodatkowego wyposażenia do wymagań projektowych i warunków terenowych

Zasada działania studni rozdzielaczowej TERRA V-SERIES 27-sekcyjnej

Studnia rozdzielaczowa pełni funkcję centralnego węzła hydraulicznego, łączącego główne przewody instalacji pompy ciepła z 27 pętlami gruntowego wymiennika.

Czynnik roboczy dopływa do belki zasilającej PE100RC Ø125 mm, a następnie kierowany jest przez odejścia sekcyjne Ø40 mm do poszczególnych sond pionowych lub pętli kolektora poziomego. Po przepływie przez wymiennik gruntowy medium wraca do belki powrotnej, która zbiera strumienie z poszczególnych obiegów i przekazuje je do głównego przewodu powrotnego.

Każda z 27 sekcji wyposażona jest w dwa zawory kulowe DN32 – jeden na zasilaniu i jeden na powrocie. Takie rozwiązanie pozwala całkowicie odizolować wybraną pętlę podczas kontroli szczelności, diagnostyki lub prac konserwacyjnych.

Dwie przepustnice międzykołnierzowe DN100 umożliwiają odcięcie głównych przyłączy rozdzielacza, natomiast zawory napełniająco-odpowietrzające ułatwiają przygotowanie instalacji do pracy.

Ważne: model OZESVZP274012 jest wersją z zaworami kulowymi, bez rotametrów. Standardowa armatura służy do całkowitego otwierania i zamykania przepływu, a nie do precyzyjnego równoważenia hydraulicznego poszczególnych obiegów.

Parametry techniczne studni rozdzielaczowej TERRA V-SERIES 27-sekcyjnej

• Producent: PRAWTECH

• Seria: TERRA V-SERIES

• Kod produktu: OZESVZP274012

• Liczba sekcji: 27

• Rozmieszczenie sekcji: 14 + 13

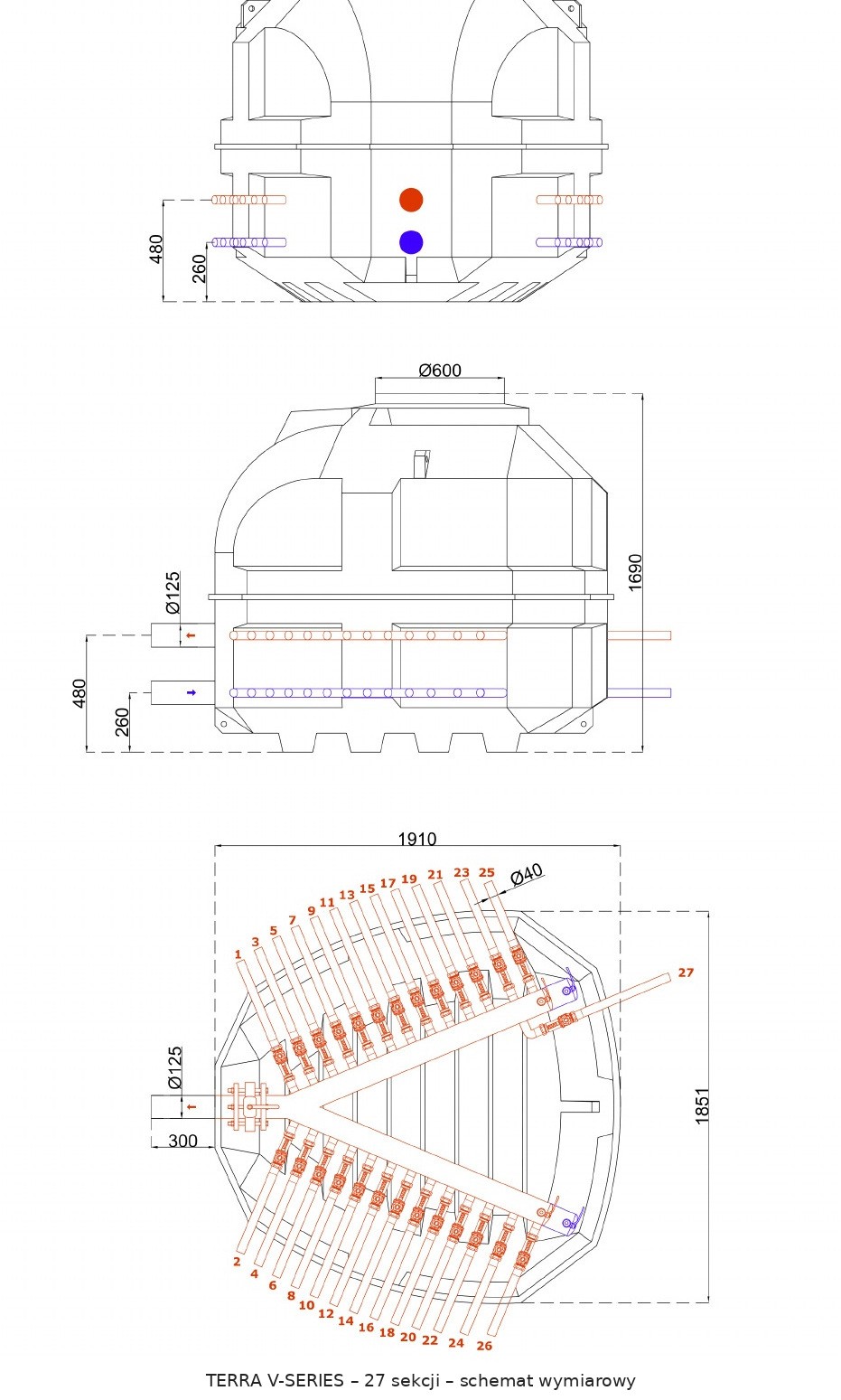

• Długość: 1910 mm

• Szerokość: 1851 mm

• Wysokość całkowita: 1690 mm

• Konstrukcja rozdzielacza: kątowa, układ V

• Materiał belek kolektorowych: PE100RC

• Liczba belek kolektorowych: 2

• Średnica belek kolektorowych: Ø125 mm

• Średnica przyłączy głównych: Ø125 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał komory: tworzywo sztuczne

• Kolor komory: czarny

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej TERRA V-SERIES 27-sekcyjnej

• 27 tworzywowych zaworów kulowych DN32 na belce zasilającej – umożliwiają niezależne odcinanie dopływu czynnika do każdej pętli gruntowej

• 27 tworzywowych zaworów kulowych DN32 na belce powrotnej – pozwalają zamknąć przepływ powrotny z poszczególnych obiegów

• 2 przepustnice międzykołnierzowe DN100 – służą do odcinania głównych przyłączy rozdzielacza

• 2 mosiężne zawory napełniająco-odpowietrzające 1″ GZ – ułatwiają napełnianie instalacji oraz usuwanie powietrza

• 2 belki kolektorowe PE100RC Ø125 mm – odpowiadają za rozprowadzanie i odbiór czynnika roboczego

• Podziemna komora z uszczelnioną pokrywą Ø600 mm – zabezpiecza armaturę i umożliwia dostęp do wnętrza studni

Łącznie studnia posiada 58 elementów armatury, obejmujących 54 zawory kulowe DN32, 2 przepustnice DN100 oraz 2 zawory napełniająco-odpowietrzające.

Medium robocze w studni rozdzielaczowej TERRA V-SERIES 27-sekcyjnej

Studnia przeznaczona jest do pracy z płynami niskokrzepnącymi stosowanymi w instalacjach dolnego źródła gruntowych pomp ciepła. Mogą to być wodne roztwory glikolu propylenowego lub etylenowego zawierające odpowiednie inhibitory korozji i dodatki antypienne.

Dobór rodzaju medium oraz jego stężenia powinien uwzględniać projekt instalacji, wymagania producenta pompy ciepła i dopuszczalne parametry pracy wszystkich elementów układu.

Zastosowanie studni rozdzielaczowej z zaworami 27-sekcyjnej TERRA V-SERIES

• Instalacje gruntowych pomp ciepła współpracujące z 27 sondami pionowymi

• Dolne źródła wyposażone w 27 pętli kolektora poziomego

• Duże instalacje geotermalne w budynkach wielorodzinnych

• Systemy ogrzewania i chłodzenia obiektów biurowych oraz usługowych

• Instalacje dolnego źródła w obiektach przemysłowych i użyteczności publicznej

• Rozbudowane układy gruntowe wymagające centralnego rozdziału czynnika

• Systemy, w których konieczne jest niezależne odcinanie poszczególnych pętli gruntowych

Montaż i eksploatacja studni rozdzielaczowej TERRA V-SERIES 27-sekcyjnej

Studnię należy montować zgodnie z dokumentacją techniczną producenta oraz projektem dolnego źródła. Komora powinna zostać posadowiona na stabilnym i odpowiednio przygotowanym podłożu, z uwzględnieniem warunków gruntowo-wodnych oraz przewidywanych obciążeń nawierzchni.

Przy podłączaniu głównych przewodów PE100RC Ø125 mm należy uwzględnić możliwość zmian ich długości pod wpływem temperatury. Zaleca się wykonanie kompensacji typu U lub Z, ograniczającej przenoszenie naprężeń na belki kolektorowe.

Po zakończeniu montażu należy przeprowadzić próbę szczelności, przepłukać wszystkie obiegi, napełnić instalację odpowiednim medium i dokładnie ją odpowietrzyć.

W trakcie eksploatacji zaleca się okresowe sprawdzanie szczelności połączeń, działania zaworów oraz stanu technicznego komory i jej zwieńczenia.

Wyposażenie opcjonalne studni rozdzielaczowej TERRA V-SERIES 27-sekcyjnej

• Mosiężne zawory kulowe DN25 GZ-GZ – alternatywa dla standardowych zaworów tworzywowych na belce zasilającej, umożliwiająca dostosowanie armatury do indywidualnych wymagań instalacji

• Zawory równoważące IMI STAD DN32 – umożliwiają regulację przepływów w poszczególnych obiegach, co jest szczególnie przydatne w rozbudowanych instalacjach o zróżnicowanych oporach hydraulicznych

• Pokrywa z izolacją termiczną – ogranicza wymianę ciepła pomiędzy wnętrzem komory a otoczeniem, wspomagając ochronę instalacji przed zmianami temperatury

• Zamki zabezpieczające – ograniczają możliwość otwarcia studni przez osoby nieuprawnione

• Właz żeliwny klasy A15 – przeznaczony do odpowiednio zaprojektowanych stref ruchu pieszego

• Właz żeliwny klasy B125 – umożliwia zastosowanie zwieńczenia w miejscach wymagających wyższej klasy obciążenia

• Właz żeliwny klasy D400 – rozwiązanie do stref o dużych obciążeniach, wymagające właściwego przeniesienia nacisków poza korpus studni

• Betonowy pierścień odciążający – pomaga przenosić obciążenia nawierzchni na otaczający grunt, chroniąc konstrukcję komory

• Nadstawka monolityczna 75 cm – umożliwia zwiększenie głębokości posadowienia i dopasowanie studni do warunków terenowych

• Nadstawka teleskopowa 50–100 cm – pozwala regulować wysokość zwieńczenia względem poziomu gruntu i planowanej nawierzchni

Producent nie zaleca stosowania więcej niż jednej nadstawki, ponieważ nadmierne zwiększenie głębokości komory może utrudniać dostęp do rozdzielacza i obsługę armatury.

Dlaczego warto wybrać studnię rozdzielaczową TERRA V-SERIES 27-sekcyjną z zaworami?

Model OZESVZP274012 jest rozwiązaniem dla inwestycji, w których 27 pętli gruntowych powinno zostać połączonych w jednym, uporządkowanym punkcie hydraulicznym. Asymetryczny układ 14 + 13 sekcji umożliwia wykorzystanie pojedynczej studni, a belki kolektorowe PE100RC Ø125 mm zapewniają odpowiednią konstrukcję dla rozbudowanego dolnego źródła.

Możliwość niezależnego odcinania każdego obiegu ułatwia diagnostykę i obsługę instalacji. Dodatkowym atutem jest możliwość dopasowania armatury oraz zwieńczenia studni do wymagań konkretnego projektu.

Zamów studnię rozdzielaczową z zaworami 27-sekcyjną TERRA V-SERIES w OMEGA-PLAST i wybierz funkcjonalny punkt rozdziału dla 27 obiegów dolnego źródła gruntowej pompy ciepła.
