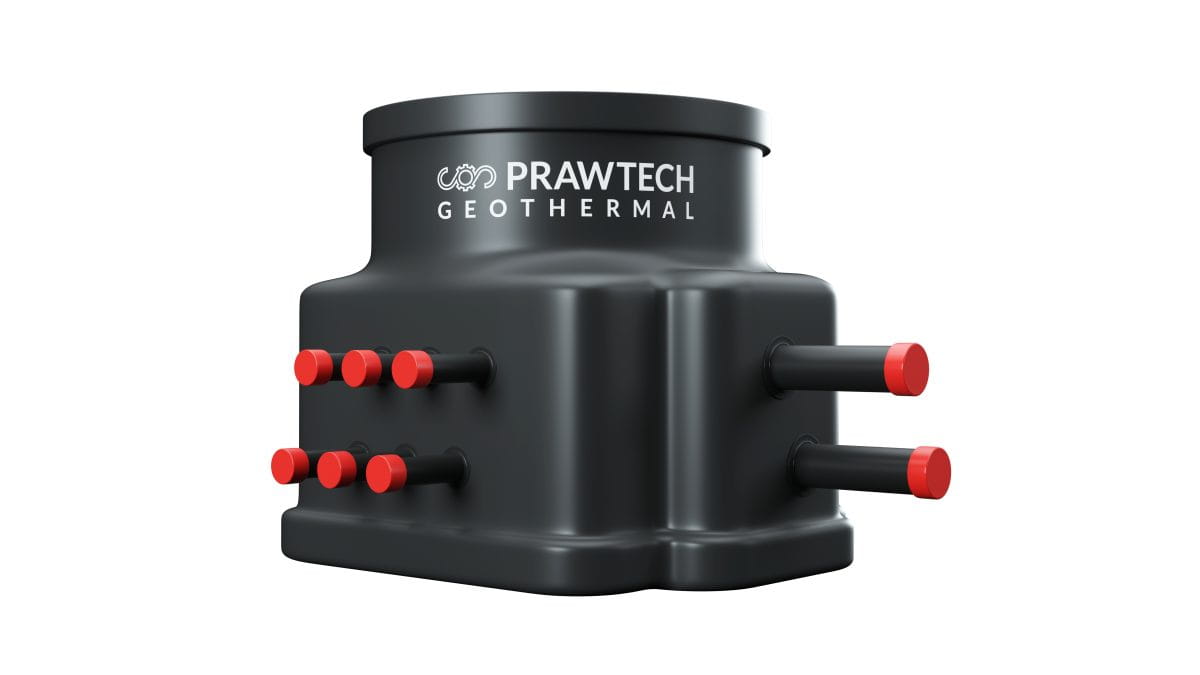

Studnia rozdzielaczowa z rotametrami 2-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa z rotametrami 2-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa TERRA MINI PLUS PRAWTECH 2-sekcyjna przeznaczona jest do łączenia dwóch obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia kontrolę, regulację oraz indywidualne odcinanie przepływu czynnika roboczego w instalacjach z sondami pionowymi lub kolektorami poziomymi.

Rozdzielacz wyposażono w dwa mosiężne rotametry liniowe typu B o zakresie 8–38 l/min oraz dwa mosiężne zawory kulowe. Belki kolektorowe wykonane z PE100RC umieszczono w komorze studni przystosowanej do montażu podziemnego.

Najważniejsze zalety studni rozdzielaczowej TERRA MINI PLUS 2-sekcyjnej

• Dwa niezależne obiegi – możliwość podłączenia dwóch sekcji dolnego źródła

• Mosiężne rotametry 8–38 l/min – pomiar i regulacja przepływu w każdej sekcji

• Mosiężne zawory kulowe – indywidualne odcinanie obiegów

• Belki kolektorowe PE100RC – odporność materiału na obciążenia eksploatacyjne

• Podziemna zabudowa – rozdzielacz umieszczony w komorze studni

• Dostęp do armatury – możliwość kontroli i obsługi poszczególnych sekcji

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 2-sekcyjnej

Studnia przeznaczona jest do instalacji dolnego źródła gruntowych pomp ciepła wykorzystujących:

• Pionowe sondy geotermalne

• Poziome kolektory gruntowe

• Dwa niezależne obiegi wymagające regulacji hydraulicznej

Rozdzielacz umożliwia połączenie obiegów gruntowego wymiennika ciepła z przewodami dobiegowymi instalacji.

Konstrukcja studni rozdzielaczowej TERRA MINI PLUS 2-sekcyjnej

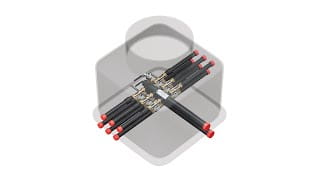

Układ hydrauliczny składa się z dwóch belek kolektorowych wykonanych z polietylenu PE100RC, o średnicy 63 mm, z odejściami sekcyjnymi o średnicy 40 mm. Rozstaw osiowy sekcji wynosi 100 mm.

Rozdzielacz znajduje się w komorze studni przeznaczonej do zabudowy w gruncie. Konstrukcja zapewnia dostęp do elementów regulacyjnych i odcinających podczas uruchamiania oraz obsługi instalacji.

Rotametry i regulacja przepływu w studni TERRA MINI PLUS 2-sekcyjnej

Dwa mosiężne rotametry liniowe typu B umożliwiają pomiar i regulację przepływu w zakresie 8–38 l/min na sekcję. Pozwalają na hydrauliczne równoważenie obiegów dolnego źródła.

Każdy rotametr posiada zintegrowany zawór kulowy. Dodatkowo na drugiej belce znajdują się dwa osobne mosiężne zawory kulowe umożliwiające indywidualne odcinanie sekcji.

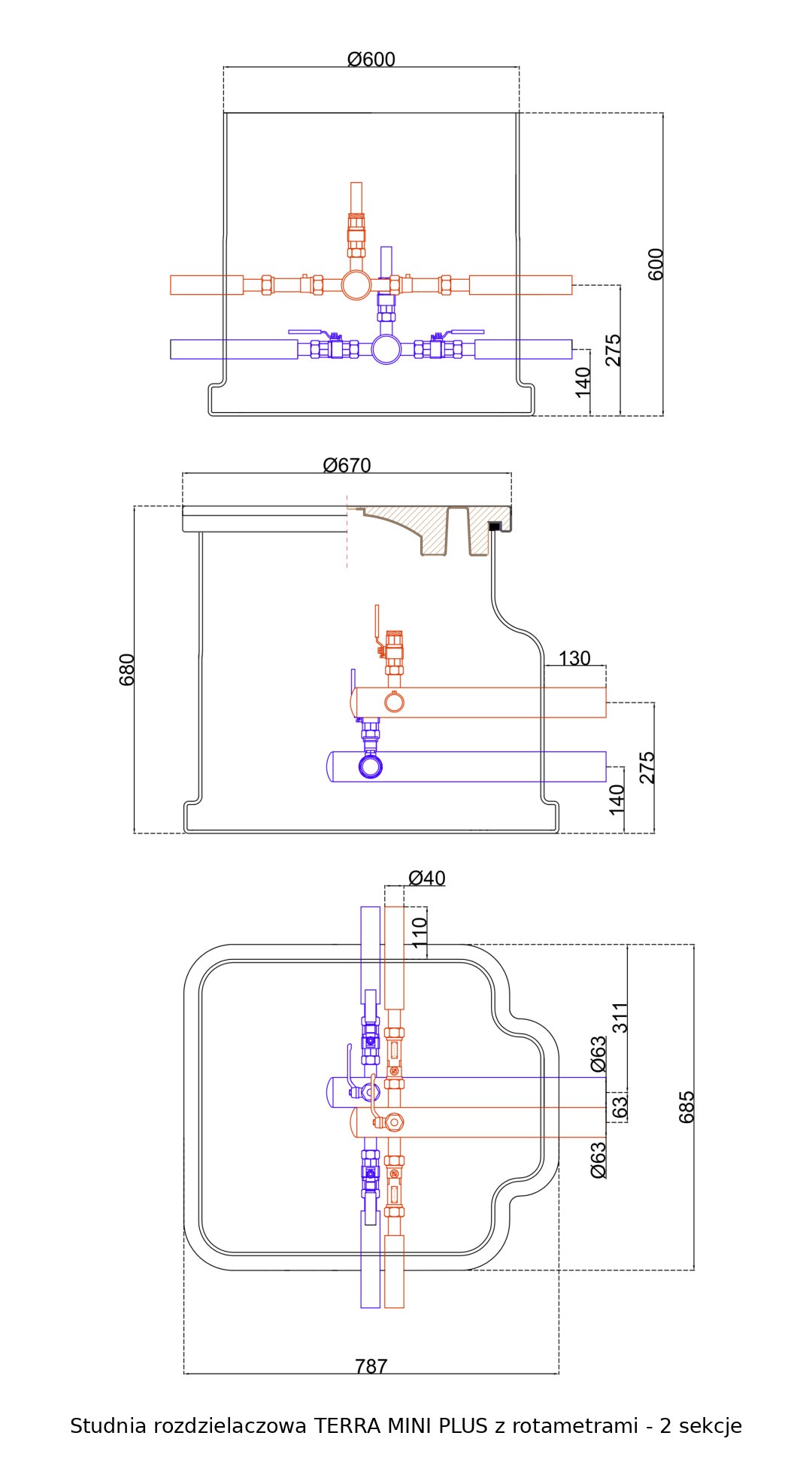

Parametry techniczne studni rozdzielaczowej TERRA MINI PLUS 2-sekcyjnej

• Liczba sekcji: 2

• Materiał belek kolektorowych: PE100RC

• Średnica belek głównych: 63 mm

• Średnica odejść sekcyjnych: 40 mm

• Rozstaw osiowy sekcji: 100 mm

• Długość całkowita: 787 mm

• Szerokość całkowita: 685 mm

• Wysokość całkowita: 680 mm

• Liczba rotametrów: 2

• Rodzaj rotametrów: mosiężne liniowe typu B

• Zakres pomiarowy rotametrów: 8–38 l/min

• Dokładność wskazań: ±10%

• Liczba osobnych zaworów odcinających: 2

• Liczba dodatkowych zaworów przy belkach: 2

• Rodzaj zaworów odcinających: mosiężne kulowe

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od -10°C do +30°C

• Przyłącza napełniająco-odpowietrzające: 2 × 1″ GZ

• Sposób montażu: podziemny, w gruncie

Wyposażenie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 2-sekcyjnej

• Komora studni rozdzielaczowej z pokrywą

• Dwie belki kolektorowe PE100RC

• Dwa mosiężne rotametry liniowe typu B 8–38 l/min

• Dwa mosiężne zawory kulowe odcinające

• Dwa zintegrowane zawory kulowe w rotametrach

• Przyłącza sekcyjne 40 mm

• Przyłącza napełniająco-odpowietrzające 2 × 1″ GZ

Montaż studni rozdzielaczowej TERRA MINI PLUS 2-sekcyjnej

Studnię montuje się podziemnie, w miejscu umożliwiającym podłączenie obiegów gruntowego wymiennika ciepła i przewodów dobiegowych.

Sposób posadowienia, wykonania podłoża i obsypki należy dostosować do warunków gruntowo-wodnych oraz dokumentacji montażowej producenta. Po wykonaniu połączeń wymagane jest sprawdzenie szczelności, napełnienie i odpowietrzenie instalacji.

Eksploatacja studni rozdzielaczowej TERRA MINI PLUS 2-sekcyjnej

Rotametry umożliwiają bieżącą kontrolę przepływu w obu obiegach. Indywidualna regulacja i odcinanie sekcji ułatwiają uruchamianie, równoważenie hydrauliczne oraz czynności serwisowe.

Podczas przeglądów należy kontrolować wskazania rotametrów, szczelność połączeń oraz stan zaworów i komory studni.

Dlaczego warto wybrać studnię TERRA MINI PLUS 2-sekcyjną PRAWTECH?

Model TERRA MINI PLUS łączy funkcję rozdziału dwóch obiegów dolnego źródła z możliwością pomiaru i regulacji przepływu. Mosiężna armatura, belki PE100RC oraz podziemna zabudowa zapewniają funkcjonalny punkt obsługi instalacji gruntowej pompy ciepła.

Wybierz studnię PRAWTECH TERRA MINI PLUS 2-sekcyjną z rotametrami i zapewnij precyzyjną regulację przepływu dolnego źródła pompy ciepła.
