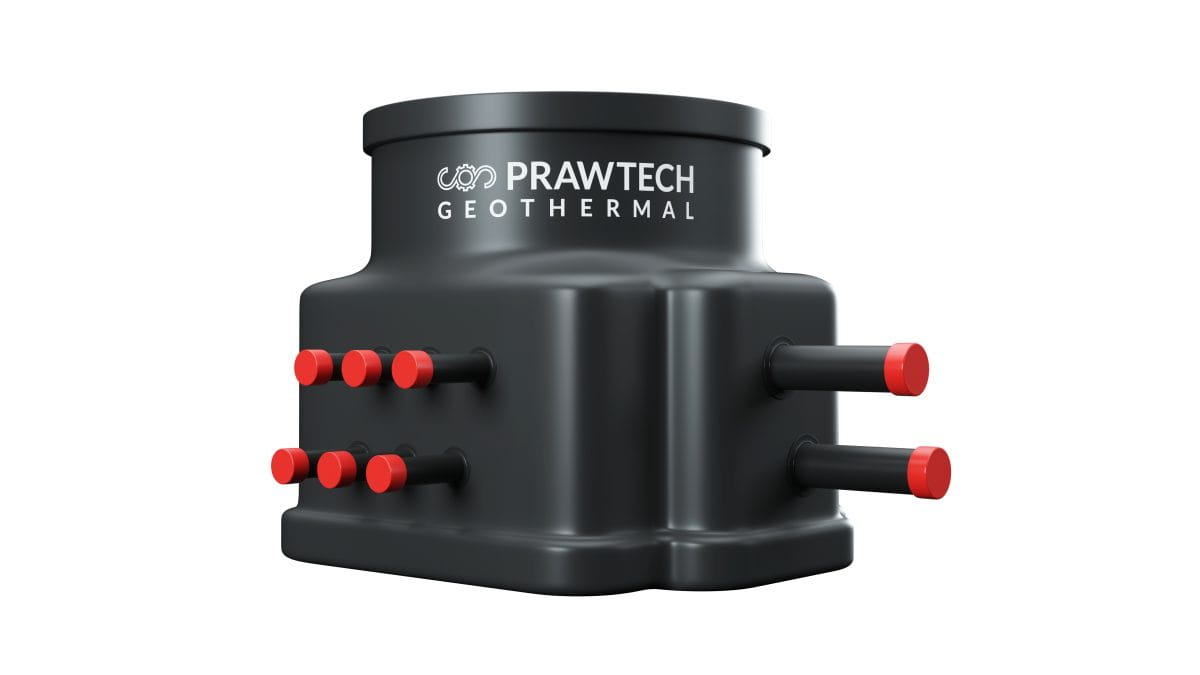

Studnia rozdzielaczowa z zaworami 3-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa z zaworami 3-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa z zaworami 3-sekcyjna TERRA MINI PLUS PRAWTECH to podziemny element instalacji dolnego źródła gruntowej pompy ciepła, umożliwiający połączenie trzech niezależnych obiegów wymiennika gruntowego w jednym punkcie hydraulicznym. Zastosowanie zaworów kulowych pozwala na odcinanie wybranych sekcji bez konieczności zamykania całego rozdzielacza.

Model należy do serii Z, w której zamiast rotametrów zastosowano armaturę odcinającą. Rozwiązanie sprawdza się w instalacjach, gdzie priorytetem jest prosty dostęp do poszczególnych obiegów, możliwość ich odłączenia podczas prac serwisowych oraz trwałość połączeń wykonywanych pod powierzchnią gruntu.

Najważniejsze zalety studni rozdzielaczowej z zaworami 3-sekcyjnej TERRA MINI PLUS PRAWTECH

• Obsługa trzech obiegów dolnego źródła – połączenie trzech sekcji kolektora gruntowego lub sond geotermalnych

• Niezależne odcinanie sekcji – możliwość zamknięcia przepływu w wybranym obiegu

• Belki rozdzielacza PE100RC – odporne na warunki eksploatacji w instalacjach dolnego źródła

• Kompaktowa zabudowa podziemna – uporządkowanie połączeń hydraulicznych w jednej komorze

• Fabrycznie uszczelnione przejścia rur – ograniczenie ryzyka przedostawania się wody i gruntu do wnętrza studni

• Dostęp do armatury od góry – ułatwiona kontrola i obsługa instalacji

• Konstrukcja bez rotametrów – układ przeznaczony do odcinania obiegów bez pomiaru natężenia przepływu

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 3-sekcyjnej

Studnia umożliwia wykonanie podziemnego punktu zbiorczego dla trzech obiegów dolnego źródła gruntowej pompy ciepła. Może być wykorzystywana zarówno w instalacjach z pionowymi sondami geotermalnymi, jak i w systemach poziomych kolektorów gruntowych.

Zgrupowanie przyłączy w jednej komorze ułatwia prowadzenie przewodów oraz zapewnia dostęp do armatury podczas napełniania, odpowietrzania i okresowej obsługi instalacji.

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Konstrukcja i zasada działania studni TERRA MINI PLUS 3-sekcyjnej z zaworami

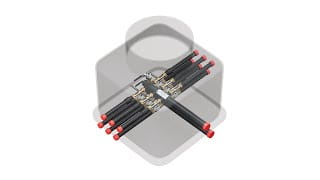

Wewnątrz studni znajdują się dwie belki kolektorowe wykonane z polietylenu PE100RC o średnicy Ø63 mm. Każda z nich posiada trzy odejścia sekcyjne Ø40 mm, co umożliwia podłączenie przewodów zasilających i powrotnych trzech obiegów gruntowego wymiennika ciepła.

Czynnik roboczy przepływa przez rozdzielacz pomiędzy pompą ciepła a poszczególnymi sekcjami dolnego źródła. Zawory kulowe umożliwiają odcinanie obiegów, natomiast przyłącza napełniająco-odpowietrzające służą do czynności związanych z przygotowaniem i obsługą układu hydraulicznego.

Studnia w wersji Z nie posiada rotametrów. Zawory kulowe należy wykorzystywać do otwierania i zamykania przepływu, a nie do precyzyjnego równoważenia hydraulicznego instalacji.

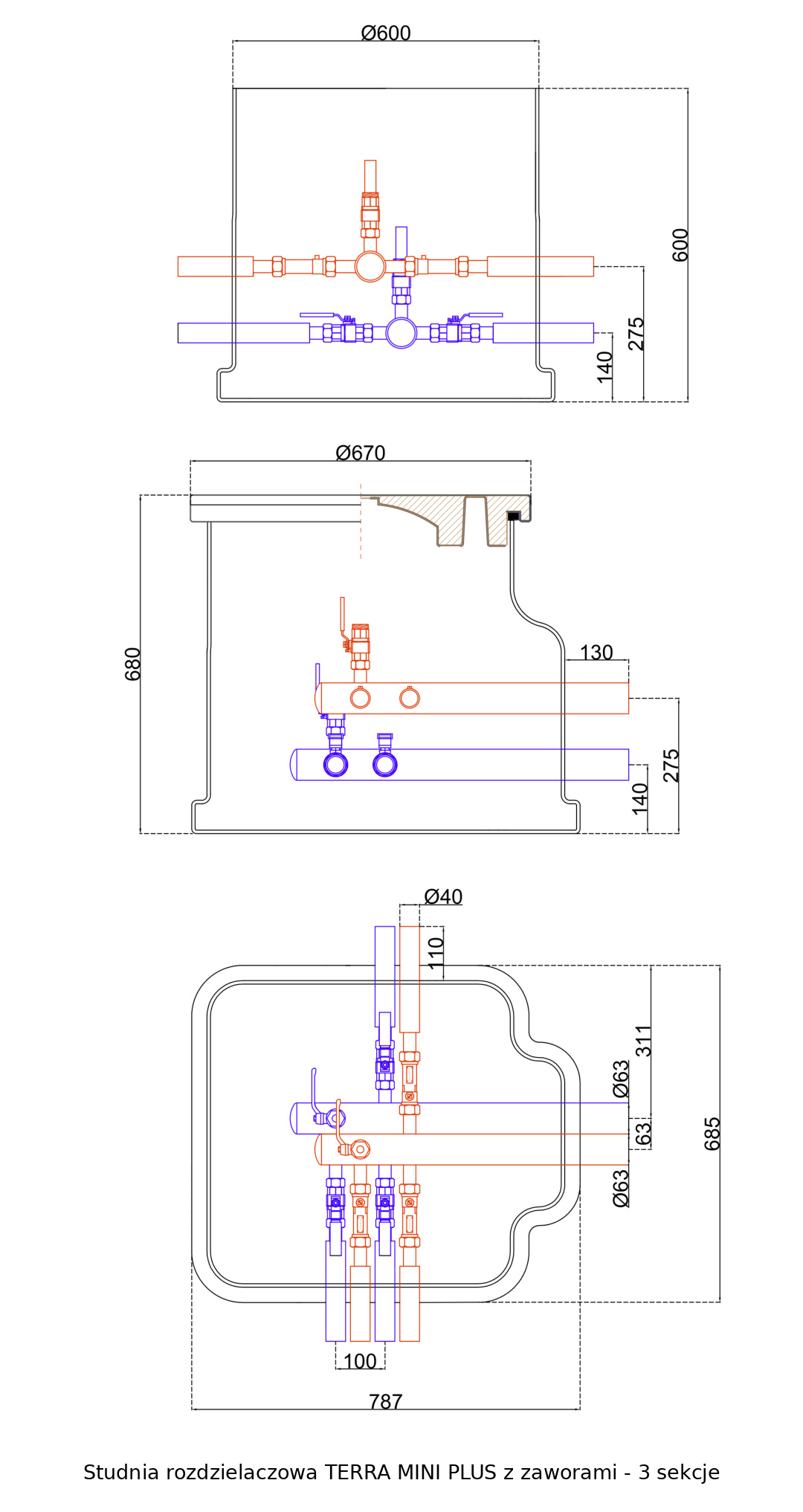

Parametry techniczne studni rozdzielaczowej TERRA MINI PLUS 3-sekcyjnej PRAWTECH

• Producent: PRAWTECH

• Seria: TERRA MINI PLUS

• Wersja: Z – z zaworami kulowymi

• Liczba sekcji: 3

• Materiał belek kolektorowych: PE100RC

• Średnica belek głównych: Ø63 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Maksymalne ciśnienie robocze rozdzielacza: 1,0 MPa (10 bar)

• Temperatura pracy: od -10°C do +30°C

• Sposób montażu: podziemny

• Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi

Wyposażenie studni rozdzielaczowej TERRA MINI PLUS 3-sekcyjnej z zaworami

• Komora studni z tworzywa sztucznego z fabrycznie uszczelnionymi przejściami hydraulicznymi

• Pokrywa tworzywowa z uszczelką

• Dwie belki kolektorowe PE100RC Ø63 mm

• Sześć odejść sekcyjnych Ø40 mm – po trzy na każdej belce

• Zawory kulowe do indywidualnego odcinania sekcji

• Dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ

• Rozłączne połączenia armatury umożliwiające wymianę zaworów

Montaż studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 3-sekcyjnej

Studnię należy zamontować pod powierzchnią gruntu, w miejscu umożliwiającym prawidłowe doprowadzenie przewodów trzech obiegów dolnego źródła oraz przewodów łączących rozdzielacz z instalacją pompy ciepła.

Podłoże, sposób posadowienia i wykonanie zasypki powinny odpowiadać wymaganiom dokumentacji technicznej producenta oraz warunkom gruntowo-wodnym w miejscu inwestycji.

Podczas wykonywania połączeń należy uwzględnić możliwość wydłużania się przewodów polietylenowych. Producent zaleca stosowanie odpowiednich kompensacji na przewodach dobiegowych, ograniczających przenoszenie naprężeń na rozdzielacz.

Przed uruchomieniem instalacji konieczne jest sprawdzenie szczelności połączeń, przepłukanie obiegów, napełnienie układu właściwym płynem niskokrzepnącym oraz jego odpowietrzenie.

Eksploatacja i obsługa studni TERRA MINI PLUS 3-sekcyjnej

Dzięki niezależnym zaworom kulowym możliwe jest odcięcie wybranego obiegu podczas kontroli lub prac serwisowych. Rozwiązanie to ułatwia obsługę instalacji wyposażonej w trzy sekcje wymiennika gruntowego.

Podczas eksploatacji należy okresowo kontrolować szczelność połączeń hydraulicznych, stan zaworów i uszczelek oraz zapewnić dostęp do pokrywy studni.

Dlaczego warto wybrać studnię rozdzielaczową z zaworami 3-sekcyjną PRAWTECH?

TERRA MINI PLUS w wersji 3-sekcyjnej łączy funkcję rozdziału czynnika roboczego z możliwością indywidualnego odcinania trzech obiegów dolnego źródła. Belki PE100RC, fabrycznie uszczelniona komora oraz dostępna od góry armatura tworzą praktyczny punkt obsługi podziemnej instalacji geotermalnej.

Jest to rozwiązanie przeznaczone dla inwestorów i instalatorów poszukujących studni rozdzielaczowej z zaworami, bez wyposażenia w rotametry.

Wybierz studnię rozdzielaczową z zaworami 3-sekcyjną TERRA MINI PLUS PRAWTECH i zorganizuj trzy obiegi dolnego źródła gruntowej pompy ciepła w jednym, łatwo dostępnym punkcie instalacji.
