Studnia rozdzielaczowa z zaworami 15-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z zaworami 15-sekcyjna TERRA OPTI PLUS

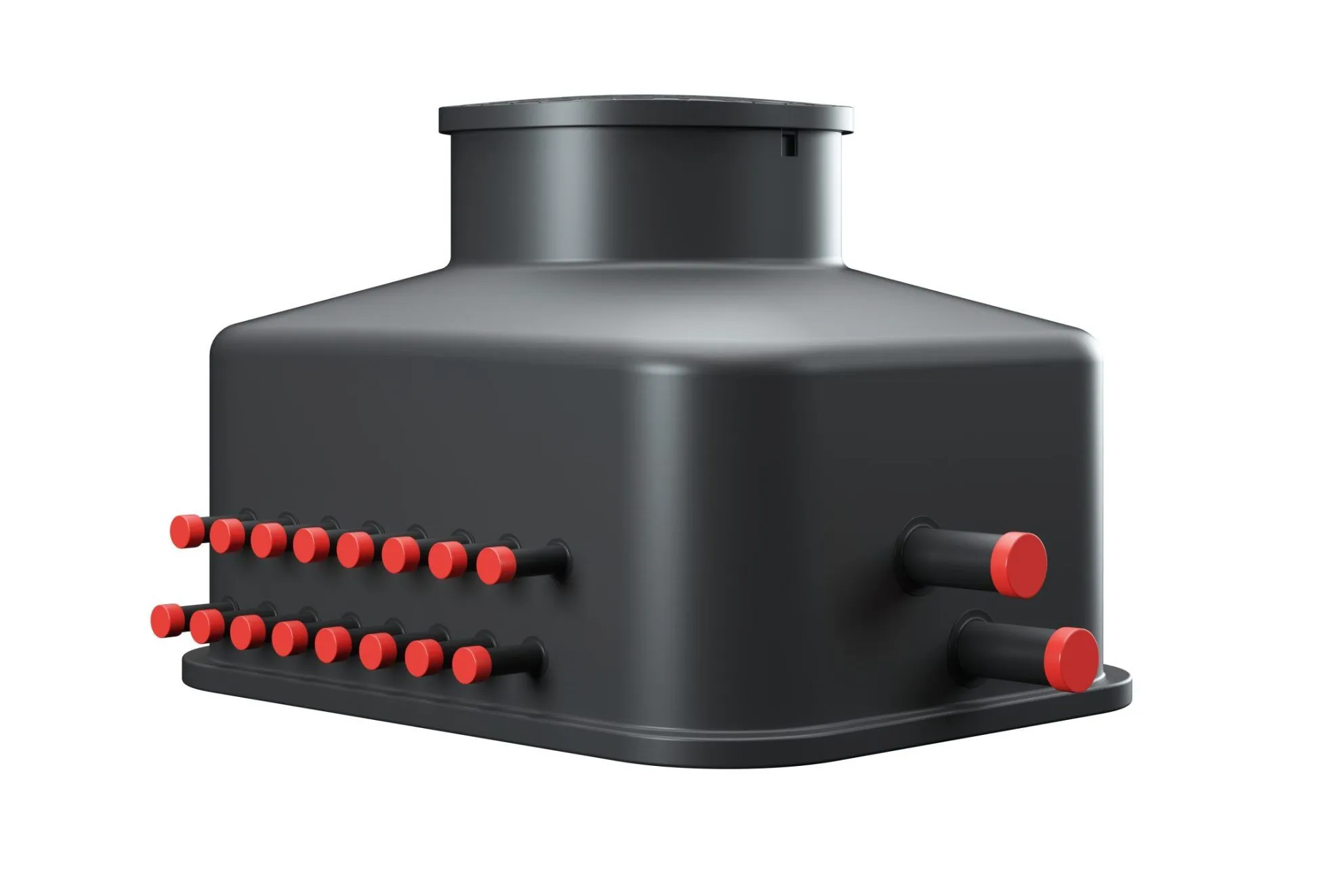

Studnia rozdzielaczowa z zaworami 15-sekcyjna TERRA OPTI PLUS to zaawansowany element instalacji dolnego źródła gruntowej pompy ciepła, przeznaczony do połączenia piętnastu niezależnych obiegów gruntowego wymiennika ciepła. Umożliwia centralne rozprowadzenie i odbiór czynnika roboczego z sond pionowych lub pętli kolektora poziomego, zapewniając uporządkowaną organizację przewodów oraz dostęp do armatury hydraulicznej.

Model producenta PRAWTECH został wyposażony w 30 zaworów sekcyjnych, umożliwiających niezależne odcinanie każdego obiegu na belce zasilającej i powrotnej. Dodatkowo dwa główne zawory kulowe DN80 pozwalają odizolować cały rozdzielacz od pozostałej części instalacji.

Dzięki zastosowaniu belek kolektorowych PE100RC Ø90 mm oraz podziemnej komory ochronnej studnia stanowi funkcjonalne rozwiązanie dla dużych instalacji dolnego źródła, w których istotne są niezawodność połączeń, łatwy dostęp serwisowy i możliwość obsługi poszczególnych sekcji.

Najważniejsze zalety studni rozdzielaczowej TERRA OPTI PLUS 15-sekcyjnej

• Obsługa 15 niezależnych obiegów gruntowych – centralne połączenie rozbudowanego systemu sond pionowych lub kolektorów poziomych

• Niezależne odcinanie każdej sekcji – możliwość wyłączenia wybranego obiegu bez konieczności zamykania pozostałych

• Dwa główne zawory DN80 – szybkie odizolowanie całego rozdzielacza podczas konserwacji i prac serwisowych

• Belki kolektorowe PE100RC Ø90 mm – trwała konstrukcja przystosowana do pracy w instalacjach dolnego źródła

• Odejścia sekcyjne Ø40 mm – podłączenie piętnastu sond gruntowych lub pętli kolektora poziomego

• Centralizacja połączeń hydraulicznych – uporządkowanie instalacji i łatwiejsza identyfikacja poszczególnych obiegów

• Podziemna komora ochronna – zabezpieczenie rozdzielacza przed bezpośrednim oddziaływaniem warunków zewnętrznych

• Fabryczna kontrola szczelności i przepływu – sprawdzenie układu hydraulicznego przed dostarczeniem produktu

Zasada działania studni rozdzielaczowej TERRA OPTI PLUS 15-sekcyjnej

Wewnątrz studni znajdują się dwie belki kolektorowe wykonane z materiału PE100RC o średnicy Ø90 mm. Pierwsza belka odpowiada za rozprowadzenie czynnika roboczego do piętnastu obiegów gruntowych, natomiast druga zbiera czynnik powracający z wymiennika gruntowego i kieruje go do instalacji pompy ciepła.

Każda sekcja posiada dwa zawory kulowe, umieszczone po jednym na belce zasilającej i powrotnej. Takie rozwiązanie pozwala niezależnie odciąć wybraną pętlę, na przykład podczas płukania, kontroli szczelności lub wykonywania prac konserwacyjnych.

Dwa dodatkowe tworzywowe zawory kulowe DN80, charakterystyczne dla serii TERRA OPTI PLUS, umożliwiają całkowite zamknięcie przepływu przez rozdzielacz bez konieczności osobnego odcinania piętnastu sekcji.

Studnia w wersji z zaworami nie posiada rotametrów. Pomiar natężenia przepływu oraz równoważenie hydrauliczne obiegów należy przewidzieć w pozostałej części instalacji, zgodnie z projektem dolnego źródła.

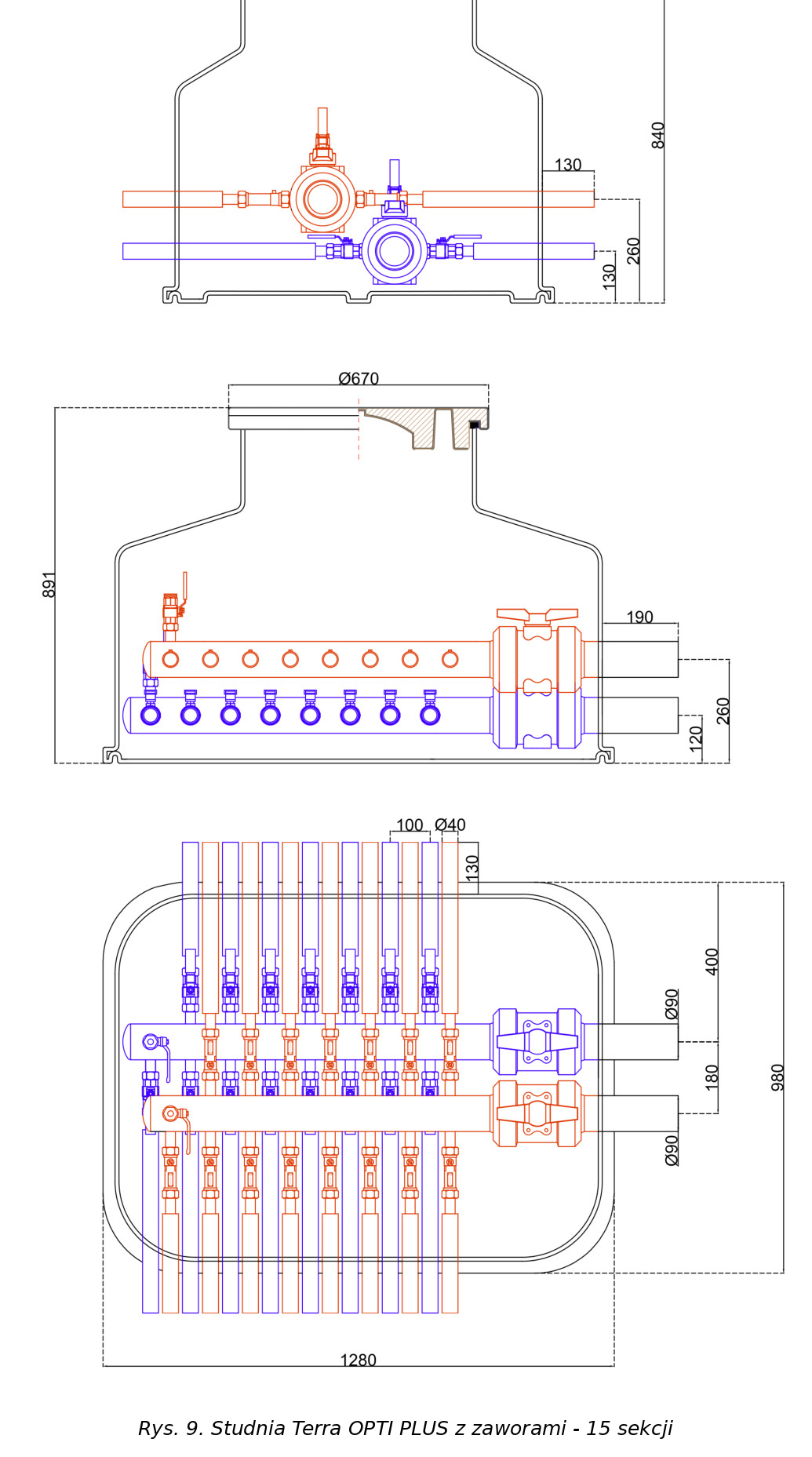

Parametry techniczne studni rozdzielaczowej TERRA OPTI PLUS 15-sekcyjnej

• Producent: PRAWTECH

• Seria: TERRA OPTI PLUS

• Liczba sekcji: 15

• Długość: 1280 mm

• Szerokość: 980 mm

• Wysokość całkowita: 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek kolektorowych: PE100RC

• Liczba i średnica belek: 2 × Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej TERRA OPTI PLUS 15-sekcyjnej z zaworami

• 15 tworzywowych zaworów kulowych DN32 – niezależne odcinanie obiegów na belce zasilającej

• 15 mosiężnych zaworów kulowych DN25 – zamykanie poszczególnych obiegów na belce powrotnej

• 2 główne tworzywowe zawory kulowe DN80 – odcinanie całego rozdzielacza od instalacji

• 2 mosiężne zawory napełniająco-odpowietrzające 1″ GZ – napełnianie, płukanie i odpowietrzanie układu

• 2 belki kolektorowe PE100RC Ø90 mm – rozdział i odbiór czynnika roboczego

• Podziemna komora ochronna z pokrywą rewizyjną – zabezpieczenie armatury i zapewnienie dostępu serwisowego

Łącznie studnia wyposażona jest w 34 zawory, w tym 30 zaworów sekcyjnych, 2 główne zawory DN80 oraz 2 zawory napełniająco-odpowietrzające.

Medium robocze w studni rozdzielaczowej TERRA OPTI PLUS 15-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rodzaj i stężenie czynnika roboczego należy dobrać zgodnie z projektem dolnego źródła, zakresem temperatur pracy oraz wymaganiami producenta pompy ciepła.

Zawory kulowe zastosowane w studni służą przede wszystkim do całkowitego otwierania i zamykania przepływu. Nie zastępują rotametrów ani urządzeń przeznaczonych do precyzyjnego równoważenia hydraulicznego poszczególnych obiegów.

Zastosowanie studni rozdzielaczowej TERRA OPTI PLUS 15-sekcyjnej z zaworami

Studnia przeznaczona jest do instalacji wymagających centralnego połączenia piętnastu obiegów gruntowych oraz możliwości ich niezależnej obsługi.

• Instalacje z piętnastoma pionowymi sondami gruntowymi

• Systemy z piętnastoma pętlami poziomego kolektora gruntowego

• Rozbudowane dolne źródła pomp ciepła w budynkach wielorodzinnych, usługowych i komercyjnych

• Instalacje z zewnętrznym układem pomiaru i regulacji przepływu

• Systemy ogrzewania i chłodzenia wykorzystujące gruntowy wymiennik ciepła

Montaż i eksploatacja studni rozdzielaczowej TERRA OPTI PLUS 15-sekcyjnej

Studnię należy montować zgodnie z projektem dolnego źródła oraz dokumentacją techniczną producenta. Podłoże powinno zapewniać stabilne posadowienie komory, natomiast przewody gruntowe należy prowadzić w sposób ograniczający naprężenia przenoszone na belki kolektorowe.

Na przewodach głównych zaleca się zastosowanie kompensacji typu U lub Z, która pozwala ograniczyć wpływ przemieszczeń instalacji na połączenia hydrauliczne.

Przed pierwszym uruchomieniem należy dokładnie wypłukać instalację, sprawdzić szczelność wszystkich połączeń, napełnić układ odpowiednim czynnikiem roboczym oraz odpowietrzyć piętnaście obiegów gruntowych.

Podczas eksploatacji zaleca się okresową kontrolę szczelności połączeń, sprawności zaworów i stanu komory oraz utrzymywanie swobodnego dostępu do armatury.

Wyposażenie opcjonalne studni rozdzielaczowej TERRA OPTI PLUS 15-sekcyjnej

W zależności od warunków montażowych, głębokości posadowienia oraz rodzaju nawierzchni studnię można wyposażyć w dodatkowe elementy:

• Pokrywa z izolacją termiczną – ogranicza wymianę ciepła pomiędzy wnętrzem komory a otoczeniem

• Zamki zabezpieczające – chronią przed dostępem osób nieuprawnionych do armatury rozdzielacza

• Właz żeliwny klasy A15 – umożliwia zastosowanie w odpowiednio zaprojektowanych strefach ruchu pieszego

• Właz żeliwny klasy B125 – pozwala dostosować studnię do miejsc o większych obciążeniach, zgodnie z wymaganiami klasy

• Właz żeliwny klasy D400 – przeznaczony do nawierzchni wymagających wysokiej klasy obciążenia, przy zastosowaniu właściwej konstrukcji odciążającej

• Betonowy pierścień odciążający – przenosi obciążenia nawierzchni na podłoże, ograniczając ich oddziaływanie na korpus studni

• Nadstawka monolityczna 75 cm – umożliwia zwiększenie głębokości posadowienia komory

• Nadstawka teleskopowa 50–100 cm – pozwala dopasować wysokość włazu do docelowego poziomu terenu

Producent nie zaleca stosowania więcej niż jednej nadstawki na studnię.

Dlaczego warto wybrać studnię rozdzielaczową TERRA OPTI PLUS 15-sekcyjną z zaworami?

Przy piętnastu obiegach dolnego źródła możliwość szybkiego odizolowania konkretnej sekcji ma istotne znaczenie dla sprawnej obsługi instalacji. TERRA OPTI PLUS umożliwia niezależne odcinanie każdej pętli, zapewniając jednocześnie centralny dostęp do armatury w jednej podziemnej komorze.

Dodatkowe główne zawory DN80 zwiększają funkcjonalność układu, a belki kolektorowe PE100RC Ø90 mm stanowią trwałą podstawę rozdzielacza przeznaczonego do rozbudowanych instalacji gruntowych pomp ciepła.

Zamów studnię rozdzielaczową z zaworami 15-sekcyjną TERRA OPTI PLUS w OMEGA-PLAST i zapewnij swojej instalacji dolnego źródła wygodną obsługę wszystkich piętnastu obiegów gruntowych.
