Studnia rozdzielaczowa z zaworami 4-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z zaworami 4-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa z zaworami 4-sekcyjna PRAWTECH TERRA OPTI to podziemny system rozdziału czynnika roboczego, przeznaczony do instalacji dolnego źródła gruntowych pomp ciepła wykorzystujących cztery niezależne obiegi wymiennika gruntowego. Umożliwia połączenie sond pionowych lub pętli kolektora poziomego w jednym punkcie hydraulicznym, zapewniając uporządkowane rozmieszczenie armatury oraz niezależne odcinanie poszczególnych sekcji.

W instalacjach obejmujących cztery obiegi dolnego źródła szczególnie istotna jest możliwość wykonywania prac kontrolnych bez konieczności ingerowania we wszystkie połączenia jednocześnie. Zastosowanie 8 mosiężnych zaworów kulowych pozwala odizolować wybrany obieg po stronie zasilania i powrotu, ułatwiając diagnostykę, konserwację oraz obsługę instalacji.

Konstrukcja studni opiera się na dwóch belkach kolektorowych PE100RC Ø63 mm z odejściami Ø40 mm, które umożliwiają połączenie czterech sekcji wymiennika gruntowego z przewodami głównymi dolnego źródła. Armaturę umieszczono w podziemnej komorze wyposażonej we właz rewizyjny Ø600 mm.

Model TERRA OPTI 4-sekcyjny w wersji z zaworami przeznaczony jest do instalacji, w których nie jest wymagany bezpośredni odczyt natężenia przepływu na rozdzielaczu. Dzięki temu stanowi funkcjonalne rozwiązanie dla inwestorów poszukujących centralnego punktu rozdziału czynnika roboczego z możliwością niezależnego odcinania czterech obiegów.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 4-sekcyjnej z zaworami

• Obsługa czterech niezależnych obiegów dolnego źródła – centralne połączenie sond gruntowych lub pętli kolektora poziomego

• Indywidualne odcinanie sekcji – możliwość zamknięcia każdego obiegu po stronie zasilania i powrotu

• Łatwiejsza diagnostyka instalacji – możliwość odizolowania wybranego obiegu podczas kontroli i prac serwisowych

• Belki kolektorowe PE100RC Ø63 mm – konstrukcja dostosowana do czterosekcyjnego układu rozdzielczego

• Odejścia Ø40 mm – możliwość podłączenia przewodów gruntowego wymiennika ciepła

• Uporządkowane prowadzenie instalacji – skupienie połączeń hydraulicznych w jednym podziemnym punkcie rozdzielczym

• Oszczędność przestrzeni technicznej – brak konieczności umieszczania rozdzielacza wewnątrz budynku

• Dostęp przez właz rewizyjny – możliwość kontroli armatury po zakończeniu montażu

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 4-sekcyjnej z zaworami

Studnia TERRA OPTI stanowi centralny punkt połączenia czterech obiegów gruntowego wymiennika ciepła z przewodami głównymi instalacji dolnego źródła.

Czynnik roboczy doprowadzany do belki rozdzielczej PE100RC Ø63 mm kierowany jest do czterech odejść Ø40 mm, połączonych z sondami pionowymi lub pętlami kolektora poziomego.

Po przepłynięciu przez wymiennik gruntowy czynnik powraca do drugiej belki kolektorowej, skąd kierowany jest do instalacji gruntowej pompy ciepła.

Każdy z czterech obiegów wyposażony jest w dwa mosiężne zawory kulowe – jeden po stronie zasilania i drugi po stronie powrotu. Łącznie układ posiada 8 zaworów odcinających, które umożliwiają niezależne zamykanie poszczególnych sekcji.

Takie rozwiązanie ułatwia prowadzenie prac serwisowych, wykonywanie czynności kontrolnych oraz identyfikację obiegu wymagającego sprawdzenia.

Wersja z zaworami nie jest wyposażona w rotametry, dlatego nie umożliwia bezpośredniego odczytu natężenia przepływu. Kontrola parametrów hydraulicznych oraz równoważenie instalacji powinny być realizowane z wykorzystaniem odpowiednich metod pomiarowych i dokumentacji projektowej.

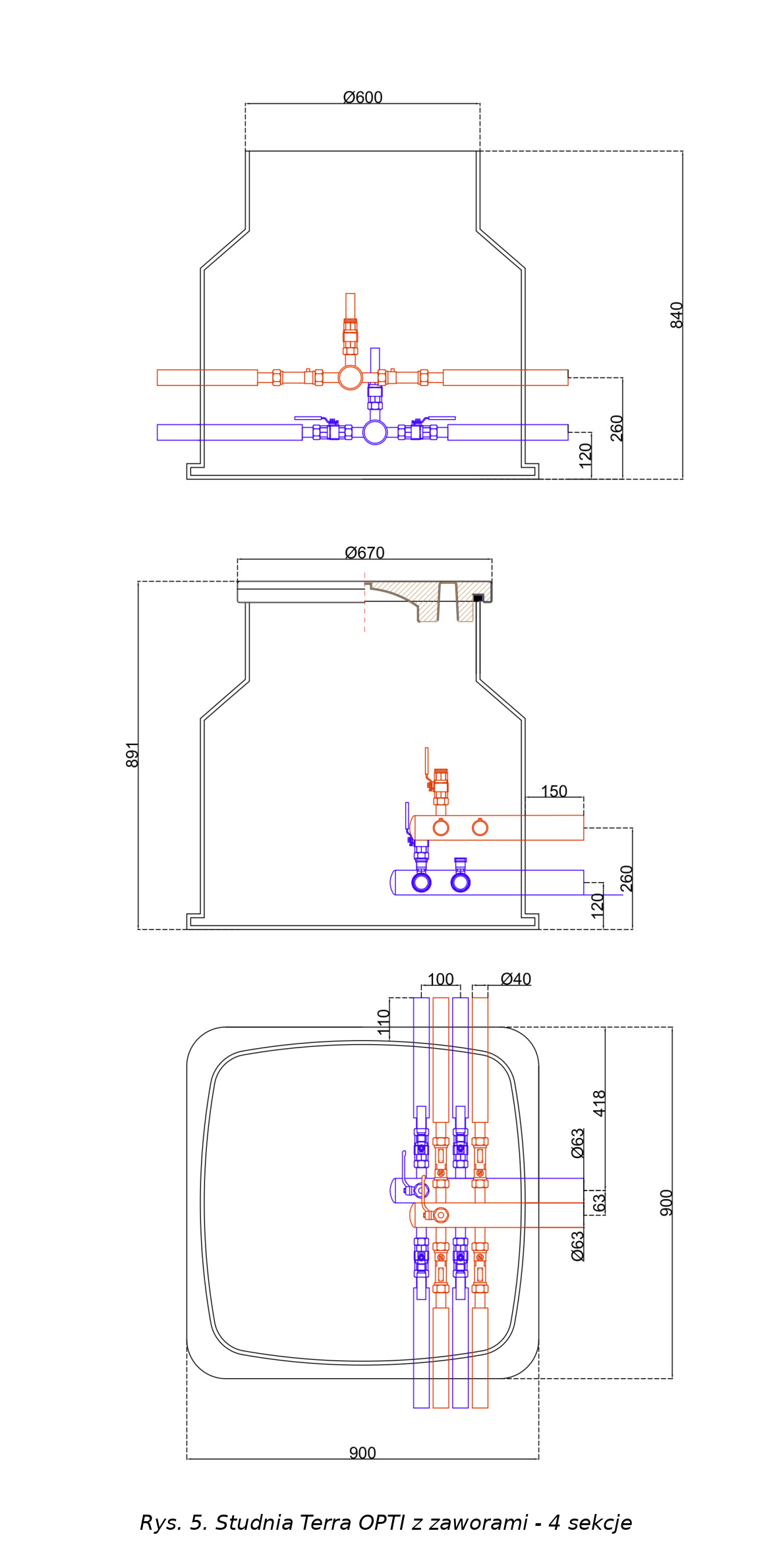

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 4-sekcyjnej z zaworami

• Liczba sekcji: 4

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Liczba belek kolektorowych: 2

• Średnica belek kolektorowych: Ø63 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba mosiężnych zaworów odcinających sekcje: 8

• Rodzaj zaworów sekcyjnych: mosiężne zawory kulowe

• Liczba zaworów napełniająco-odpowietrzających 1″ GZ: 2

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 4-sekcyjnej z zaworami

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø63 mm z odejściami Ø40 mm, osiem mosiężnych zaworów kulowych umożliwiających niezależne odcinanie czterech obiegów oraz dwa zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Mosiężne zawory kulowe umożliwiają zamknięcie każdego z czterech obiegów po stronie zasilania i powrotu, ułatwiając obsługę oraz wykonywanie prac serwisowych.

Zawory napełniająco-odpowietrzające 1″ GZ służą do wykonywania czynności związanych z napełnianiem i odpowietrzaniem instalacji dolnego źródła.

Belki kolektorowe PE100RC Ø63 mm zapewniają połączenie czterech obiegów wymiennika gruntowego z przewodami głównymi instalacji.

Wersja z zaworami nie posiada rotametrów, dlatego pomiar natężenia przepływu wymaga zastosowania odpowiednich urządzeń pomiarowych poza studnią.

Medium robocze w studni rozdzielaczowej TERRA OPTI 4-sekcyjnej z zaworami

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rodzaj i stężenie czynnika roboczego należy dobrać zgodnie z projektem instalacji, wymaganiami gruntowej pompy ciepła oraz przewidywanymi warunkami eksploatacji dolnego źródła.

Przed uruchomieniem układu należy zapewnić prawidłowe napełnienie i odpowietrzenie wszystkich czterech obiegów, a także przeprowadzić wymagane próby szczelności.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 4-sekcyjnej z zaworami

Studnia przeznaczona jest do instalacji gruntowych pomp ciepła, w których dolne źródło obejmuje cztery niezależne obiegi wymiennika gruntowego.

Może być stosowana między innymi w:

• Instalacjach z czterema pionowymi sondami gruntowymi

• Systemach wykorzystujących cztery pętle poziomego kolektora gruntowego

• Instalacjach dolnego źródła w budynkach jednorodzinnych

• Budynkach mieszkalnych o większym zapotrzebowaniu na energię cieplną

• Niewielkich obiektach usługowych i komercyjnych

• Instalacjach wymagających niezależnego odcinania czterech obiegów wymiennika gruntowego

• Układach, w których pomiar przepływu realizowany jest poza studnią rozdzielaczową

Dobór studni powinien uwzględniać liczbę obiegów, średnice przewodów, wymagane natężenia przepływu oraz opory hydrauliczne instalacji.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 4-sekcyjnej z zaworami

Studnię należy montować zgodnie z dokumentacją techniczną producenta oraz projektem instalacji dolnego źródła. Miejsce posadowienia powinno zapewniać stabilne podparcie konstrukcji, prawidłowe prowadzenie przewodów oraz swobodny dostęp do włazu rewizyjnego.

Podczas podłączania czterech obiegów należy zachować właściwe przyporządkowanie przewodów zasilających i powrotnych. Wszystkie połączenia hydrauliczne powinny zostać wykonane zgodnie z wymaganiami zastosowanego systemu rurowego.

Przed uruchomieniem instalacji należy przeprowadzić wymagane próby szczelności, napełnić układ odpowiednim medium roboczym oraz dokładnie odpowietrzyć wszystkie cztery obiegi.

Po uruchomieniu należy sprawdzić prawidłowość działania zaworów odcinających oraz parametry pracy całego układu dolnego źródła.

Podczas eksploatacji zaleca się okresową kontrolę szczelności połączeń, stanu armatury oraz dostępności włazu rewizyjnego.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 4-sekcyjną z zaworami?

PRAWTECH TERRA OPTI 4-sekcyjna pozwala zorganizować połączenia czterech obiegów dolnego źródła w jednej podziemnej komorze. Dzięki temu armatura rozdzielcza pozostaje dostępna do kontroli i serwisowania, a instalacja nie wymaga umieszczania rozdzielacza wewnątrz budynku.

Osiem mosiężnych zaworów kulowych umożliwia niezależne odcinanie czterech sekcji, natomiast belki kolektorowe PE100RC Ø63 mm z odejściami Ø40 mm tworzą funkcjonalny układ rozdziału czynnika roboczego.

To rozwiązanie dla inwestorów i instalatorów, którzy poszukują studni rozdzielaczowej do czterech obiegów gruntowego wymiennika ciepła, zapewniającej prostą obsługę, uporządkowane połączenia hydrauliczne oraz możliwość niezależnego odcinania każdej sekcji.

Zamów studnię rozdzielaczową z zaworami PRAWTECH TERRA OPTI 4-sekcyjną w OMEGA-PLAST.
