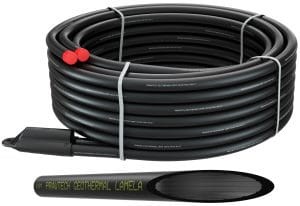

Sonda geotermalna PN16 2x 32x3,0 91 m TERRA FUTURA SLIM LAMELA
Cena regularna:
1 780,00 zł
Cena regularna:
1 447,15 zł
Promocja trwa do 31 grudnia 2026
towar niedostępny
dodaj do przechowalni
0
Opis
Sonda geotermalna PN16 2x 32x3,0 91 m TERRA FUTURA SLIM LAMELA PRAWTECH – do gruntowych pomp ciepła
TERRA FUTURA SLIM LAMELA 91 m to dwururowa sonda geotermalna przeznaczona do pionowych odwiertów dolnego źródła gruntowych pomp ciepła. Wyróżnia ją zastosowanie przewodów z wewnętrznym ryflowaniem LAMELA, które zwiększa intensywność wymiany ciepła pomiędzy płynem roboczym a ścianką rury.
Sonda wykonana jest z polietylenu PE100RC. Przewody o wymiarach 32 × 3,0 mm odpowiadają klasie ciśnieniowej PN16 (SDR11). Dolne zakończenie stanowi monolityczna głowica o wymiarach 84 × 40 mm.
Najważniejsze zalety sondy TERRA FUTURA SLIM LAMELA 91 m
-
Technologia LAMELA – 16 wewnętrznych ryfli poprawiających wymianę ciepła
-
Minimum 14% wyższy współczynnik wnikania ciepła względem standardowej sondy FUTURA SLIM według deklaracji producenta
-
Polietylen PE100RC o zwiększonej odporności na propagację zarysowań
-
PN16 i SDR11 – przewody o średnicy 32 mm i ściance 3,0 mm
-
Monolityczna głowica SLIM o kompaktowych wymiarach 84 × 40 mm
-
Fabryczne próby ciśnienia i przepływu każdej sondy
-
Indywidualny numer seryjny umożliwiający identyfikację wymiennika
-
Możliwość pracy w instalacjach grzewczych i chłodniczych
Parametry techniczne sondy geotermalnej 91 m PN16 2x32
-
Długość sondy: 91 m
-
Rodzaj: pionowa, dwururowa
-
Liczba przewodów: 2
-
Średnica zewnętrzna przewodów: 32 mm
-
Grubość ścianki: 3,0 mm
-
Klasa ciśnieniowa: PN16
-
Szereg wymiarowy: SDR11
-
Materiał przewodów: PE100RC
-
Materiał głowicy: PE100RC
-
Powierzchnia wewnętrzna przewodów: ryflowana
-
Liczba ryfli: 16
-
Konstrukcja głowicy: monolityczna
-
Wymiary głowicy: 84 × 40 mm
-
Zalecana temperatura medium roboczego: od 0°C do +30°C
-
Maksymalna temperatura pracy materiału PE100RC: +40°C
-
Medium robocze: odpowiednio dobrany płyn niskokrzepnący
-
Rodzaj obiegu: zamknięty
-
Sposób łączenia: zgrzewanie elektrooporowe
-
Kontrola fabryczna: próby ciśnienia i przepływu
-
Identyfikacja: indywidualny numer seryjny
-
Deklarowana żywotność: do 100 lat

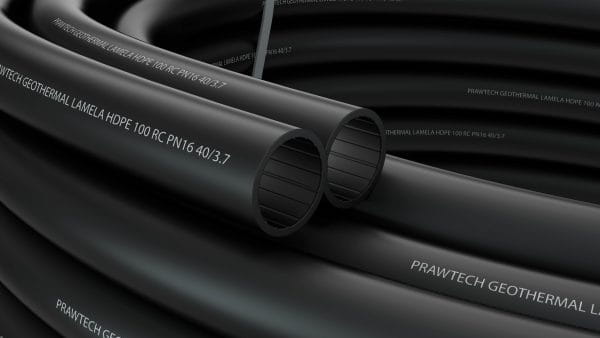

Technologia LAMELA – wewnętrzne ryflowanie przewodów
Przewody sondy posiadają 16 podłużnych ryfli, które wpływają na przepływ medium i zwiększają współczynnik wnikania ciepła.
Według producenta współczynnik ten jest co najmniej o 14% wyższy niż w standardowej sondzie TERRA FUTURA SLIM z gładkimi przewodami.
Poprawa dotyczy współczynnika wnikania ciepła, a nie całkowitej wydajności instalacji. Wewnętrzne ryflowanie może również zwiększać opory hydrauliczne, dlatego należy je uwzględnić przy doborze pompy obiegowej.

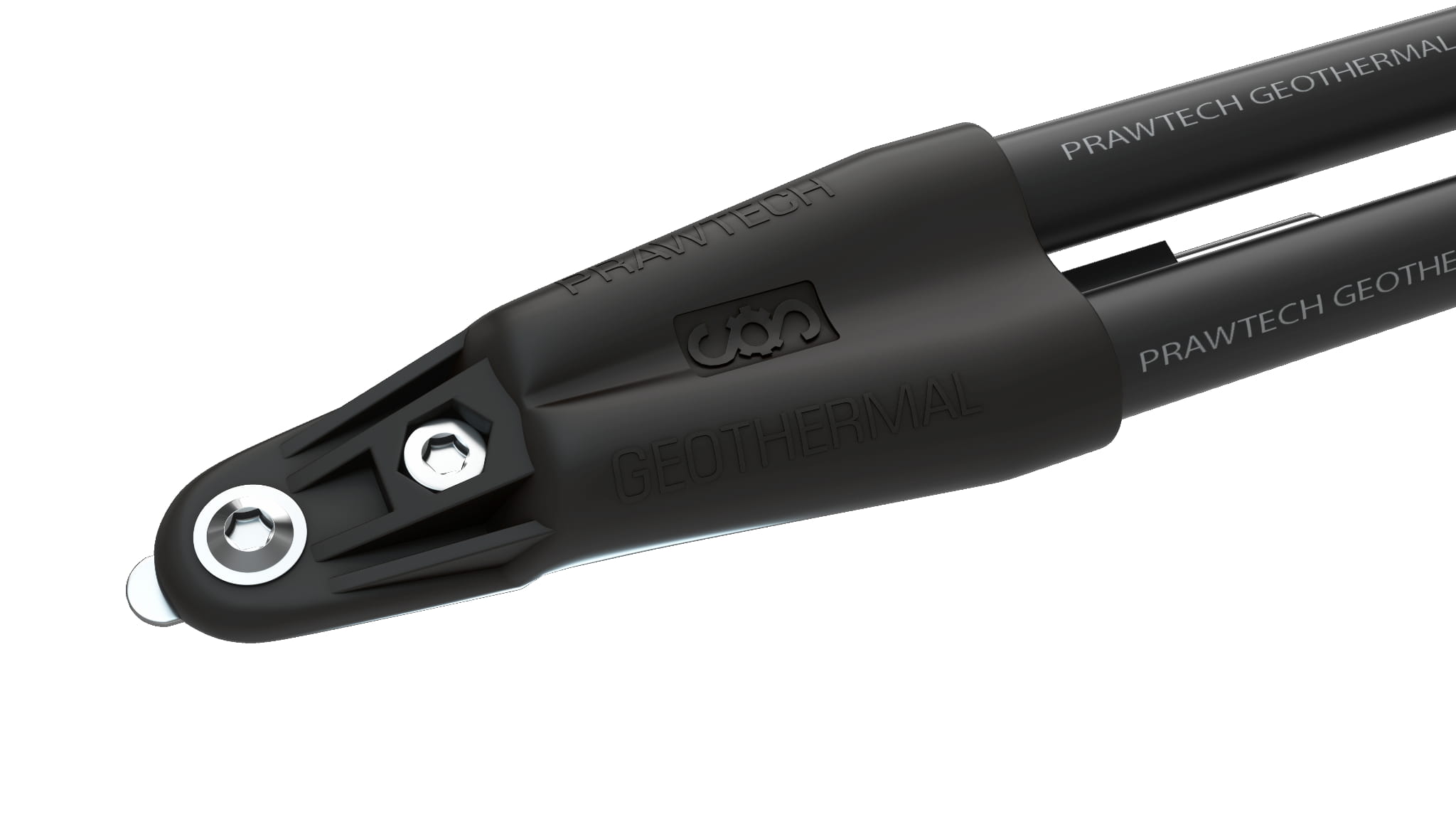

Monolityczna głowica SLIM – wymiary i montaż
Głowica z PE100RC stanowi integralne dolne zakończenie dwóch przewodów. Jej klinowaty kształt i wymiary 84 × 40 mm ułatwiają wprowadzanie sondy do odwiertu.
Konstrukcja umożliwia zastosowanie dodatkowego popychacza przelotowego lub łącznika do obciążników, zależnie od przyjętej technologii montażu.
Przewody sondy łączy się z instalacją dolnego źródła metodą zgrzewania elektrooporowego. Przed montażem należy sprawdzić stan wymiennika i przeprowadzić wymagane próby.
Zastosowanie sondy geotermalnej TERRA FUTURA SLIM LAMELA 91 m
-
Pionowe dolne źródła gruntowych pomp ciepła
-
Instalacje z pojedynczymi odwiertami geotermalnymi
-
Wieloodwiertowe pola sond gruntowych
-
Systemy ogrzewania budynków mieszkalnych i użytkowych
-
Instalacje chłodzenia współpracujące z gruntowymi pompami ciepła
-
Zamknięte obiegi z płynami niskokrzepnącymi
Długość i liczbę sond należy dobrać do zapotrzebowania cieplnego budynku oraz warunków gruntowych.
Zamów sondę geotermalną TERRA FUTURA SLIM LAMELA PN16 2x 32x3,0 91 m w OMEGA-PLAST.
Pliki do pobrania:
Dane techniczne
| Długość sondy | 91 m |
| Materiał rur | PE100RC |
| Liczba rur | 2 |
| Średnica zewnętrzna rur | 32 mm |
| Grubość ścianki rur | 3,0 mm |
| Średnica wewnętrzna rur | 26 mm |
| Klasa ciśnieniowa | PN16 |
| Szereg wymiarowy | SDR11 |
| Konstrukcja głowicy | monolityczna, klinowata |
| Materiał głowicy | PE100RC |
| Medium robocze | roztwór glikolu, płyn niskokrzepnący |
| Zalecana temperatura medium | 0–30°C |
| Technologia połączenia | zgrzewanie elektrooporowe |
| Sposób montażu | pionowy odwiert geotermalny |
