Studnia rozdzielaczowa z rotametrami 11-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z rotametrami 11-sekcyjna PRAWTECH TERRA OPTI PLUS

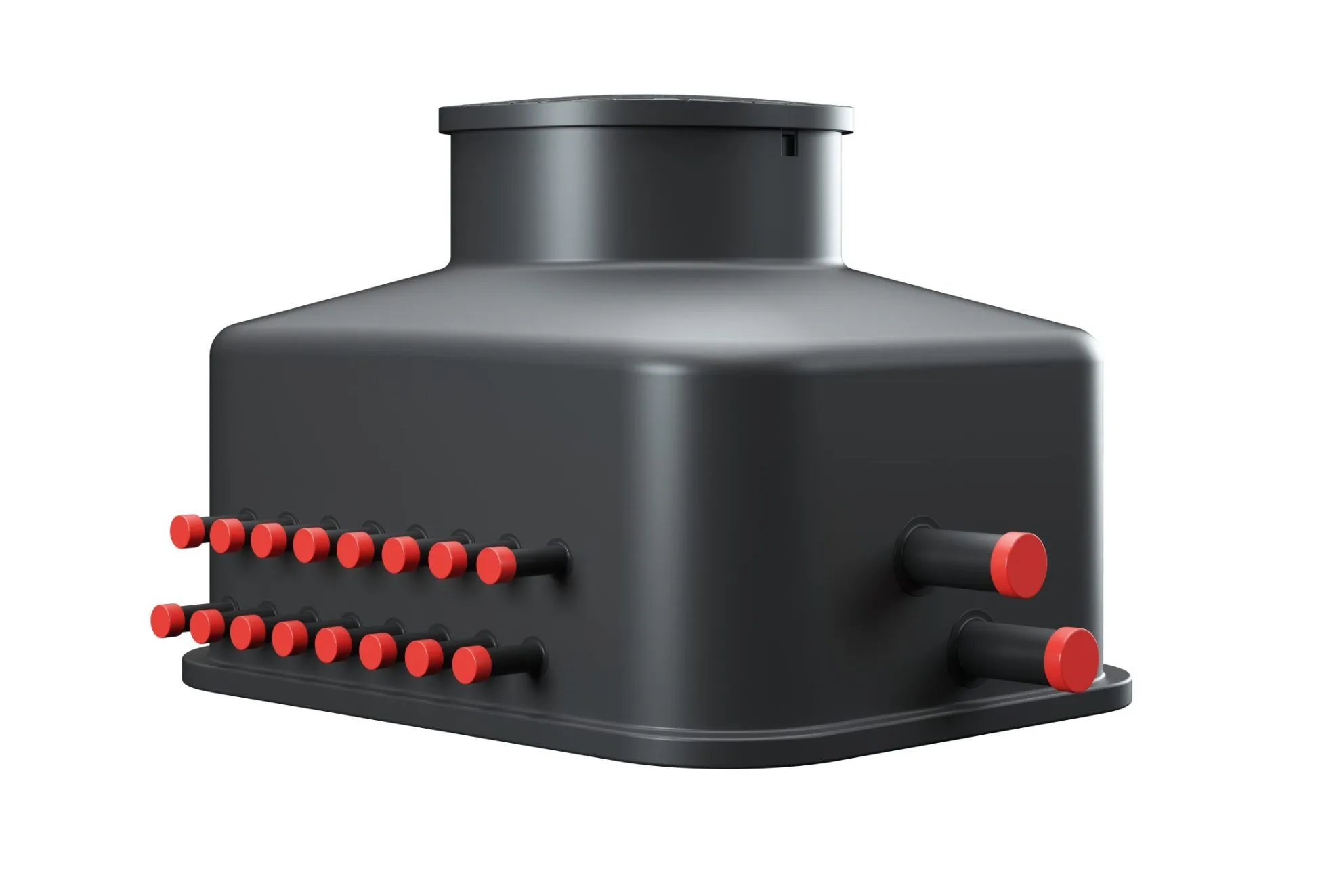

PRAWTECH TERRA OPTI PLUS 11-sekcyjna to podziemna studnia rozdzielaczowa przeznaczona do obsługi jedenastu obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia równoważenie przepływów w poszczególnych sekcjach oraz odcinanie wybranych obiegów bez konieczności ingerencji w pozostałe.

Model wyposażono w 11 rotametrów 8–38 l/min oraz dwa główne zawory DN80, które umożliwiają całkowite odcięcie rozdzielacza od instalacji.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 11-sekcyjnej

• 11 niezależnych sekcji – obsługa rozbudowanego dolnego źródła

• Rotametry 8–38 l/min – regulacja przepływu w każdym obiegu

• Główne zawory DN80 – możliwość odcięcia całego rozdzielacza

• Belki PE100RC Ø90 mm – trwała konstrukcja kolektora

• Odejścia Ø40 mm – podłączenie przewodów poszczególnych obiegów

• Podziemna komora – ochrona armatury i wygodny dostęp serwisowy

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 11-sekcyjnej

Czynnik roboczy doprowadzany jest do belki kolektorowej Ø90 mm, skąd rozdzielany jest na jedenaście obiegów gruntowych. Po przepłynięciu przez sondy pionowe lub kolektor poziomy wraca do drugiej belki i dalej do pompy ciepła.

Rotametry pozwalają ustawić wymagane natężenie przepływu, natomiast zawory sekcyjne umożliwiają odcinanie pojedynczych pętli. Dodatkowe zawory DN80 na przewodach głównych ułatwiają izolowanie rozdzielacza podczas prac serwisowych.

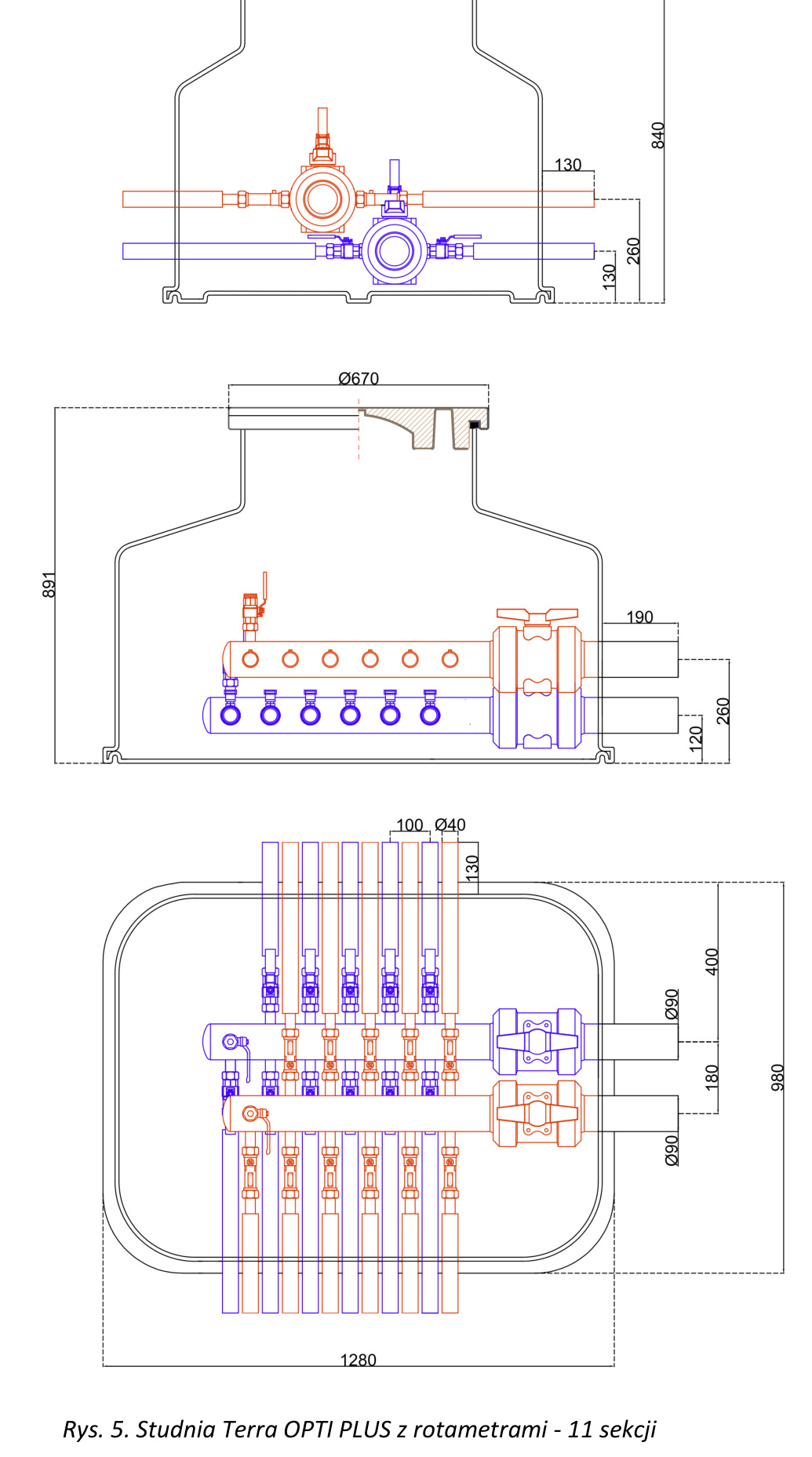

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 11-sekcyjnej

• Liczba sekcji: 11

• Długość: 1280 mm

• Szerokość: 980 mm

• Wysokość całkowita: 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek kolektorowych: PE100RC

• Liczba i średnica belek: 2 × Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Liczba rotametrów: 11

• Typ rotametrów: mosiężne typu B

• Zakres pomiarowy rotametrów: 8–38 l/min

• Dokładność wskazań: ±10%

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 11-sekcyjnej

• 11 mosiężnych rotametrów typu B – regulacja i kontrola przepływu ze zintegrowanymi zaworami kulowymi

• 11 mosiężnych zaworów DN25 – niezależne odcinanie sekcji na drugiej belce

• 2 główne tworzywowe zawory DN80 – zamknięcie przepływu przez rozdzielacz

• 2 mosiężne zawory 1″ GZ – napełnianie i odpowietrzanie układu

• 2 belki kolektorowe PE100RC Ø90 mm – rozdział i odbiór czynnika roboczego

• Komora z pokrywą rewizyjną – zabezpieczenie armatury i dostęp serwisowy

Medium robocze i regulacja przepływu w studni TERRA OPTI PLUS 11-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

W przypadku roztworów glikolu należy uwzględnić korektę wskazań rotametrów:

• Stężenie 20–30%: współczynnik 0,9

• Stężenie 30–40%: współczynnik 0,8

Przepływ reguluje się rotametrami, odczytując wartość przy dolnej krawędzi pływaka. Zawory odcinające służą do zamykania obiegów, a nie do regulacji natężenia przepływu.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 11-sekcyjnej

Model przeznaczony jest do instalacji dolnego źródła obejmujących:

• 11 pionowych sond gruntowych

• 11 pętli poziomego kolektora gruntowego

• Instalacje wymagające indywidualnego równoważenia hydraulicznego

• Układy z możliwością odcinania całego rozdzielacza na przewodach głównych

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 11-sekcyjnej

Studnię należy posadowić zgodnie z projektem instalacji oraz wytycznymi producenta. Na przewodach dobiegowych zaleca się stosowanie kompensatorów typu U lub Z.

Przed uruchomieniem należy wypłukać instalację, sprawdzić szczelność, napełnić i odpowietrzyć obiegi, a następnie ustawić przepływy zgodnie z projektem hydraulicznym.

Wyposażenie opcjonalne studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 11-sekcyjnej

• Pokrywa izolowana – ograniczenie wymiany ciepła z otoczeniem

• Zamki zabezpieczające – ochrona przed nieuprawnionym dostępem

• Włazy żeliwne A15, B125 lub D400 – dobór do obciążenia nawierzchni

• Betonowy pierścień odciążający – przeniesienie obciążeń z włazu na podłoże

• Nadstawka monolityczna 75 cm – zwiększenie głębokości posadowienia

• Nadstawka teleskopowa 50–100 cm – dopasowanie poziomu włazu do terenu

• Belki kolektorowe Ø110 mm – alternatywna konfiguracja na zamówienie

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI PLUS 11-sekcyjną?

Studnia pozwala obsługiwać jedenaście obiegów z jednego punktu, kontrolować ich przepływy oraz odcinać poszczególne sekcje lub cały rozdzielacz. To funkcjonalne rozwiązanie do rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła.

Zamów studnię rozdzielaczową PRAWTECH TERRA OPTI PLUS 11-sekcyjną z rotametrami w OMEGA-PLAST.
