Studnia rozdzielaczowa z rotametrami 3-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z rotametrami 3-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa PRAWTECH TERRA OPTI 3-sekcyjna to rozwiązanie przeznaczone do połączenia, regulacji i kontroli trzech obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia uporządkowane prowadzenie przewodów instalacji geotermalnej oraz niezależne zarządzanie przepływem czynnika roboczego w każdej sekcji.

Model wyposażono w 3 mosiężne rotametry o zakresie wskazań 8–38 l/min oraz 6 zaworów odcinających, co pozwala kontrolować i regulować przepływ w poszczególnych obiegach. Dwie belki kolektorowe wykonane z polietylenu PE100RC o średnicy Ø63 mm zapewniają połączenie przewodów dolnego źródła, natomiast odejścia Ø40 mm umożliwiają podłączenie trzech sekcji instalacji.

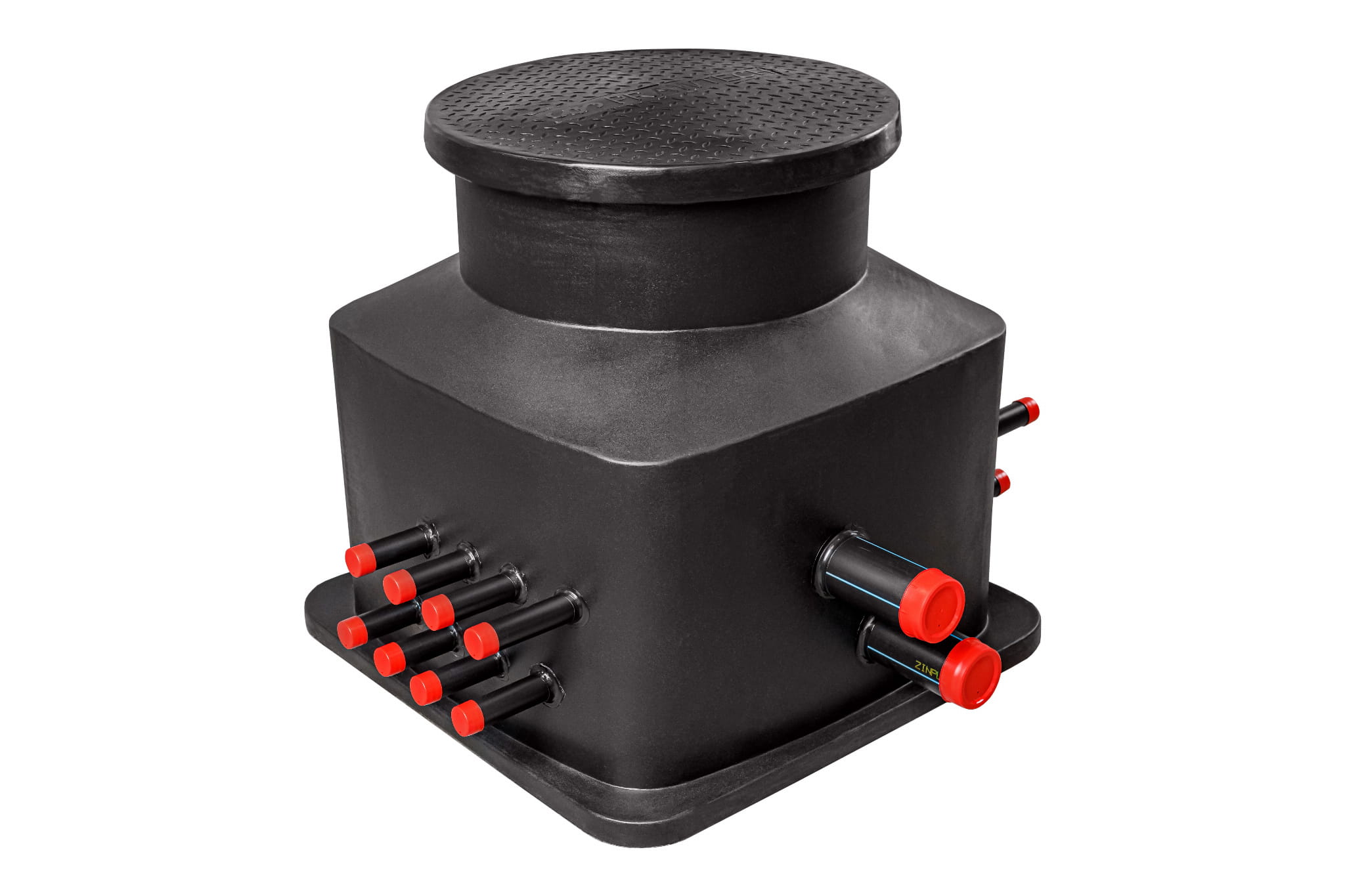

Podziemna konstrukcja o wymiarach 900 × 900 mm pozwala umieścić rozdzielacz poza budynkiem, zachowując dostęp do armatury przez właz rewizyjny. Studnia sprawdzi się zarówno w instalacjach z pionowymi sondami gruntowymi, jak i odpowiednio zaprojektowanymi kolektorami poziomymi.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 3-sekcyjnej

• Obsługa trzech niezależnych obiegów – możliwość połączenia trzech sekcji dolnego źródła w jednym punkcie

• Precyzyjniejsza kontrola hydrauliczna – trzy rotametry umożliwiają obserwację przepływu w każdym obiegu

• Niezależne odcinanie sekcji – sześć zaworów odcinających ułatwia obsługę poszczególnych obiegów

• Belki kolektorowe PE100RC – trwała konstrukcja przeznaczona do instalacji dolnego źródła

• Możliwość równoważenia przepływów – regulacja pomaga dostosować parametry pracy obiegów do projektu

• Podziemna zabudowa – rozdzielacz nie zajmuje miejsca w pomieszczeniu technicznym

• Dostęp do armatury przez właz – ułatwiona kontrola, regulacja i obsługa instalacji

• Uporządkowany układ przyłączy – rozstaw sekcji 100 mm zapewnia odpowiednie rozmieszczenie odejść

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 3-sekcyjnej

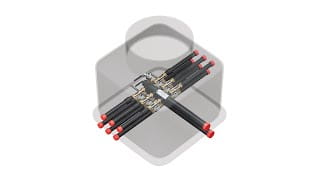

Studnia TERRA OPTI stanowi centralny punkt hydraulicznego połączenia trzech obiegów gruntowego wymiennika ciepła.

Czynnik roboczy doprowadzany do belki zasilającej rozdzielany jest pomiędzy poszczególne sekcje dolnego źródła. Każdy obieg posiada własny rotametr, który umożliwia obserwację i regulację przepływu. Po przejściu przez wymiennik gruntowy czynnik powraca do drugiej belki kolektorowej, skąd kierowany jest do instalacji pompy ciepła.

Zastosowanie trzech niezależnych punktów pomiarowo-regulacyjnych umożliwia wyrównanie przepływów zgodnie z wymaganiami projektu. Jest to szczególnie istotne w instalacjach, w których poszczególne obiegi mogą różnić się długością przewodów lub oporami hydraulicznymi.

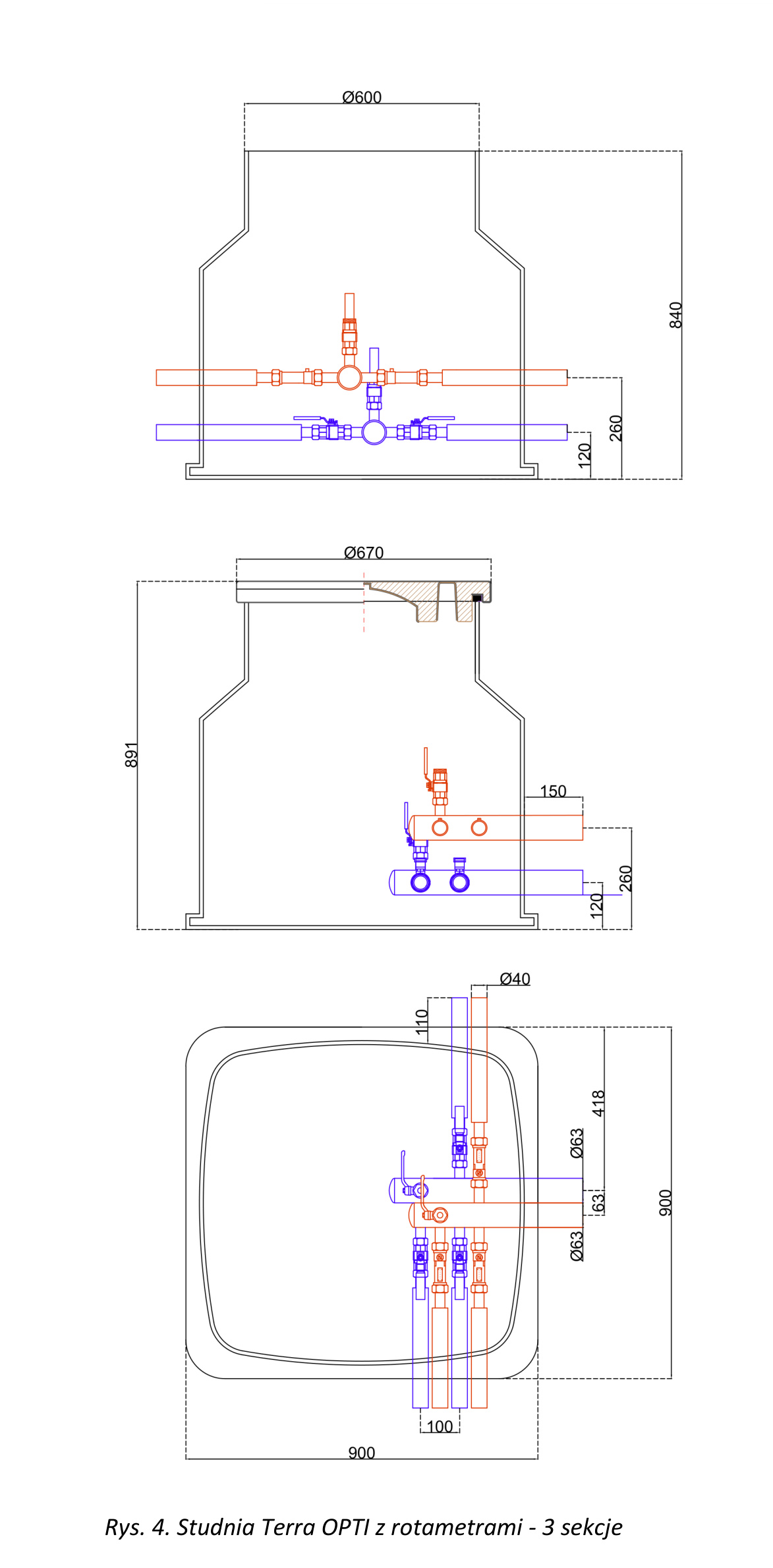

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 3-sekcyjnej

• Liczba sekcji: 3

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Średnica belek kolektorowych: Ø63 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba rotametrów: 3

• Zakres wskazań rotametrów: 8–38 l/min

• Dokładność wskazań rotametrów: ±10%

• Liczba zaworów odcinających: 6

• Zawory kulowe zintegrowane z rotametrami: 3

• Zawory odcinające mosiężne DN25 na belce powrotnej: 3

• Zawory napełniająco-odpowietrzające 1″ GZ: 2

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 3-sekcyjnej

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø63 mm, trzy mosiężne rotametry 8–38 l/min ze zintegrowanymi zaworami kulowymi, trzy mosiężne zawory odcinające DN25 na belce powrotnej oraz dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Rotametry mosiężne 8–38 l/min umożliwiają bieżący odczyt przepływu czynnika roboczego w każdej sekcji. Zintegrowane zawory kulowe pozwalają odcinać przepływ w poszczególnych obiegach.

Mosiężne zawory odcinające DN25 na belce powrotnej zapewniają niezależne zamykanie trzech sekcji, co ułatwia obsługę i prace serwisowe.

Zawory napełniająco-odpowietrzające 1″ GZ służą do obsługi instalacji podczas napełniania i odpowietrzania dolnego źródła.

Medium robocze i regulacja przepływu w studni TERRA OPTI 3-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rotametry umożliwiają kontrolę przepływu w zakresie 8–38 l/min. Podczas regulacji instalacji pracującej na roztworach glikolu należy uwzględnić wpływ stężenia czynnika na wskazania urządzeń pomiarowych.

Współczynniki korekcyjne określone przez producenta:

• Roztwór glikolu o stężeniu 20–30%: 0,9

• Roztwór glikolu o stężeniu 30–40%: 0,8

Prawidłowe ustawienie przepływów powinno wynikać z projektu instalacji oraz parametrów zastosowanej pompy obiegowej i wymiennika gruntowego.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 3-sekcyjnej

Trzysekcyjna studnia TERRA OPTI przeznaczona jest do instalacji gruntowych pomp ciepła wymagających połączenia trzech obiegów dolnego źródła.

Może być stosowana w układach z pionowymi sondami gruntowymi oraz poziomymi kolektorami gruntowymi, pod warunkiem zgodności parametrów hydraulicznych i przyłączy z projektem instalacji.

Rozwiązanie to znajduje zastosowanie w budynkach mieszkalnych, usługowych i innych obiektach wykorzystujących grunt jako źródło energii dla pompy ciepła.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 3-sekcyjnej

Studnię należy posadowić i podłączyć zgodnie z dokumentacją producenta oraz projektem dolnego źródła. Należy zapewnić odpowiednie warunki montażu, szczelność połączeń i dostęp do włazu rewizyjnego.

Przed uruchomieniem instalacji konieczne jest przeprowadzenie wymaganych prób szczelności, napełnienie układu właściwym czynnikiem roboczym oraz dokładne odpowietrzenie wszystkich trzech obiegów.

Po uruchomieniu należy wyregulować przepływy na rotametrach zgodnie z wymaganiami hydraulicznymi instalacji. Podczas eksploatacji zaleca się okresową kontrolę wskazań rotametrów, stanu zaworów i szczelności połączeń.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 3-sekcyjną?

Model trzysekcyjny pozwala obsługiwać większą liczbę obiegów niż podstawowa wersja dwusekcyjna, zachowując kompaktowe wymiary zewnętrzne studni.

Najważniejszą korzyścią jest możliwość niezależnej kontroli przepływu w trzech sekcjach dolnego źródła, co ułatwia uruchomienie i równoważenie hydrauliczne instalacji. Sześć zaworów odcinających pozwala odizolować wybrany obieg podczas czynności serwisowych, a podziemna konstrukcja zapewnia dostęp do rozdzielacza bez konieczności umieszczania go wewnątrz budynku.

Zamów studnię rozdzielaczową PRAWTECH TERRA OPTI 3-sekcyjną w OMEGA-PLAST.
