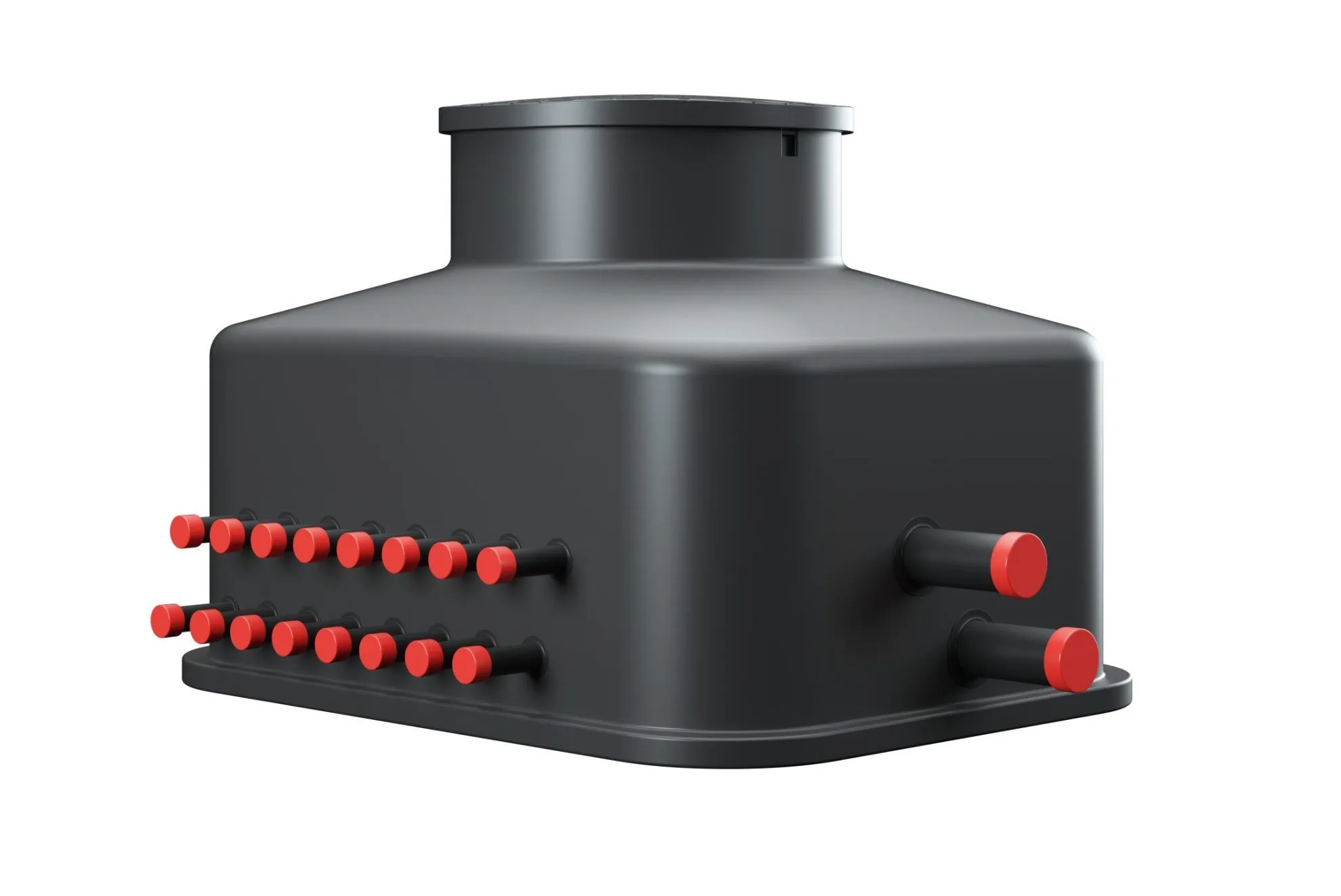

Studnia rozdzielaczowa z zaworami 14-sekcyjna TERRA OPTI PLUS to podziemny rozdzielacz przeznaczony do obsługi czternastu niezależnych obiegów gruntowego wymiennika ciepła. Umożliwia połączenie sond pionowych lub pętli kolektora poziomego w jednym punkcie, zapewniając uporządkowany układ hydrauliczny oraz dostęp do armatury podczas uruchamiania i eksploatacji dolnego źródła pompy ciepła.

Model producenta PRAWTECH został wyposażony w 28 zaworów sekcyjnych, pozwalających odcinać każdy obieg na belce zasilającej i powrotnej. Dodatkową funkcjonalność zapewniają dwa główne zawory kulowe DN80, umożliwiające zamknięcie przepływu przez cały rozdzielacz.

Wersja 14-sekcyjna sprawdzi się w rozbudowanych instalacjach, w których istotne są niezależna obsługa poszczególnych pętli, łatwy dostęp serwisowy oraz ograniczenie liczby rozproszonych połączeń hydraulicznych.

Najważniejsze zalety studni rozdzielaczowej TERRA OPTI PLUS 14-sekcyjnej

• Obsługa 14 niezależnych obiegów – centralne połączenie rozbudowanego dolnego źródła gruntowej pompy ciepła

• Indywidualne odcinanie każdej pętli – możliwość wyłączenia wybranego obiegu bez konieczności zamykania pozostałych

• Dwa główne zawory DN80 – szybkie odizolowanie całego rozdzielacza podczas prac serwisowych

• Belki kolektorowe PE100RC Ø90 mm – trwała konstrukcja przeznaczona do instalacji gruntowych

• Odejścia sekcyjne Ø40 mm – podłączenie czternastu sond lub pętli kolektora poziomego

• Centralizacja połączeń hydraulicznych – uporządkowanie instalacji i ułatwienie identyfikacji poszczególnych obiegów

• Podziemna komora ochronna – zabezpieczenie armatury oraz dostęp do niej przez otwór rewizyjny

• Fabryczna kontrola szczelności i przepływu – sprawdzenie układu hydraulicznego przed dostarczeniem produktu

Zasada działania studni rozdzielaczowej TERRA OPTI PLUS 14-sekcyjnej

Rozdzielacz składa się z dwóch belek kolektorowych wykonanych z materiału PE100RC o średnicy Ø90 mm. Belka zasilająca rozprowadza czynnik roboczy do czternastu obiegów gruntowych, natomiast belka powrotna odbiera czynnik przepływający przez wymiennik gruntowy i kieruje go do dalszej części instalacji.

Każda sekcja posiada dwa zawory kulowe, umieszczone po jednym na obu belkach. Takie rozwiązanie pozwala odizolować wybrany obieg na potrzeby płukania, kontroli szczelności lub konserwacji, bez konieczności ingerowania w połączenia pozostałych pętli.

Dwa główne tworzywowe zawory kulowe DN80, stanowiące wyposażenie serii TERRA OPTI PLUS, umożliwiają zamknięcie przepływu przez cały rozdzielacz. Ułatwia to wykonywanie prac serwisowych na przewodach zbiorczych oraz pozostałych elementach instalacji.

Studnia w wersji z zaworami nie posiada rotametrów. Jeżeli instalacja wymaga pomiaru natężenia przepływu lub równoważenia hydraulicznego poszczególnych sekcji, należy przewidzieć odpowiednie urządzenia w innym miejscu układu.

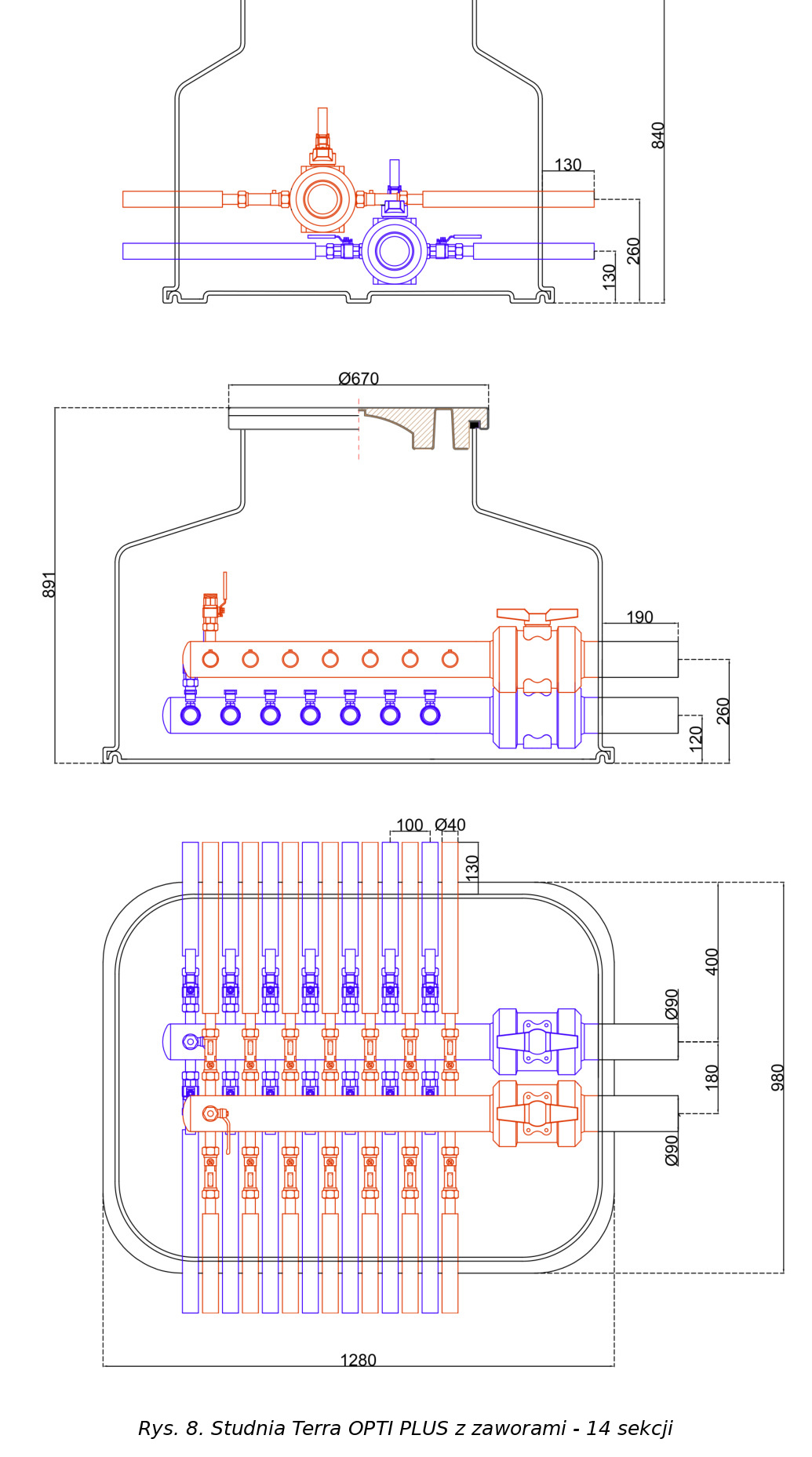

Parametry techniczne studni rozdzielaczowej TERRA OPTI PLUS 14-sekcyjnej

• Producent: PRAWTECH

• Seria: TERRA OPTI PLUS

• Liczba sekcji: 14

• Długość: 1280 mm

• Szerokość: 980 mm

• Wysokość całkowita: 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek kolektorowych: PE100RC

• Liczba i średnica belek: 2 × Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej TERRA OPTI PLUS 14-sekcyjnej z zaworami

• 14 tworzywowych zaworów kulowych DN32 – niezależne odcinanie obiegów na belce zasilającej

• 14 mosiężnych zaworów kulowych DN25 – zamykanie poszczególnych obiegów na belce powrotnej

• 2 główne tworzywowe zawory kulowe DN80 – odcinanie całego rozdzielacza od instalacji

• 2 mosiężne zawory napełniająco-odpowietrzające 1″ GZ – napełnianie, płukanie i odpowietrzanie układu

• 2 belki kolektorowe PE100RC Ø90 mm – rozdział i odbiór czynnika roboczego

• Podziemna komora ochronna z pokrywą rewizyjną – zabezpieczenie armatury i zapewnienie dostępu serwisowego

Łącznie studnia wyposażona jest w 32 zawory, w tym 28 zaworów sekcyjnych, 2 główne zawory DN80 oraz 2 zawory napełniająco-odpowietrzające.

Medium robocze w studni rozdzielaczowej TERRA OPTI PLUS 14-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rodzaj i stężenie czynnika roboczego należy dobrać zgodnie z projektem dolnego źródła, zakresem temperatur pracy oraz wymaganiami producenta pompy ciepła.

Zawory kulowe zastosowane w studni służą przede wszystkim do całkowitego otwierania i zamykania przepływu. Nie zastępują rotametrów ani urządzeń przeznaczonych do precyzyjnego równoważenia hydraulicznego obiegów.

Zastosowanie studni rozdzielaczowej TERRA OPTI PLUS 14-sekcyjnej z zaworami

Studnia przeznaczona jest do rozbudowanych instalacji gruntowych pomp ciepła wymagających połączenia czternastu obiegów w jednym punkcie rozdzielczym.

• Instalacje z czternastoma pionowymi sondami gruntowymi

• Systemy z czternastoma pętlami poziomego kolektora gruntowego

• Dolne źródła pomp ciepła w budynkach wielorodzinnych, usługowych i komercyjnych

• Instalacje z zewnętrznym układem pomiaru i regulacji przepływu

• Systemy ogrzewania i chłodzenia wykorzystujące energię gruntu

Montaż i eksploatacja studni rozdzielaczowej TERRA OPTI PLUS 14-sekcyjnej

Studnię należy posadowić zgodnie z projektem dolnego źródła oraz dokumentacją techniczną producenta. Podłoże powinno zapewniać stabilne podparcie komory, a przewody gruntowe należy podłączyć w sposób ograniczający naprężenia mechaniczne przenoszone na belki kolektorowe.

Na przewodach głównych zaleca się zastosowanie kompensacji typu U lub Z, która ogranicza wpływ przemieszczeń instalacji na połączenia hydrauliczne.

Przed pierwszym uruchomieniem należy dokładnie wypłukać instalację, sprawdzić szczelność wszystkich połączeń, napełnić układ odpowiednim czynnikiem roboczym oraz odpowietrzyć czternaście obiegów gruntowych.

Podczas eksploatacji zaleca się okresową kontrolę szczelności połączeń, sprawności zaworów i stanu komory, a także zapewnienie swobodnego dostępu do armatury.

Wyposażenie opcjonalne studni rozdzielaczowej TERRA OPTI PLUS 14-sekcyjnej

Studnię można dostosować do indywidualnych warunków inwestycji, głębokości posadowienia oraz rodzaju nawierzchni poprzez zastosowanie wyposażenia dodatkowego:

• Pokrywa z izolacją termiczną – ogranicza wymianę ciepła pomiędzy wnętrzem komory a otoczeniem

• Zamki zabezpieczające – chronią przed dostępem osób nieuprawnionych do armatury rozdzielacza

• Właz żeliwny klasy A15 – umożliwia zastosowanie w odpowiednio zaprojektowanych strefach ruchu pieszego

• Właz żeliwny klasy B125 – pozwala dostosować studnię do miejsc o większych obciążeniach, zgodnie z wymaganiami klasy

• Właz żeliwny klasy D400 – przeznaczony do nawierzchni wymagających wysokiej klasy obciążenia, przy zastosowaniu właściwej konstrukcji odciążającej

• Betonowy pierścień odciążający – przenosi obciążenia nawierzchni na podłoże, ograniczając ich oddziaływanie na korpus studni

• Nadstawka monolityczna 75 cm – umożliwia zwiększenie głębokości posadowienia komory

• Nadstawka teleskopowa 50–100 cm – pozwala dopasować wysokość włazu do docelowego poziomu terenu

Producent nie zaleca stosowania więcej niż jednej nadstawki na studnię.

Dlaczego warto wybrać studnię rozdzielaczową TERRA OPTI PLUS 14-sekcyjną z zaworami?

W instalacjach obejmujących czternaście obiegów gruntowych ważna jest możliwość sprawnego zarządzania poszczególnymi sekcjami bez konieczności ingerowania w cały układ. TERRA OPTI PLUS umożliwia niezależne odcinanie każdej pętli, zapewniając jednocześnie centralny dostęp do armatury w podziemnej komorze.

Dodatkowe główne zawory DN80 zwiększają funkcjonalność rozdzielacza, a zastosowanie belek PE100RC Ø90 mm pozwala stworzyć trwały układ hydrauliczny przystosowany do pracy w rozbudowanych instalacjach dolnego źródła.

Zamów studnię rozdzielaczową z zaworami 14-sekcyjną TERRA OPTI PLUS w OMEGA-PLAST i wybierz rozwiązanie zapewniające wygodną obsługę wszystkich czternastu obiegów gruntowej pompy ciepła.
