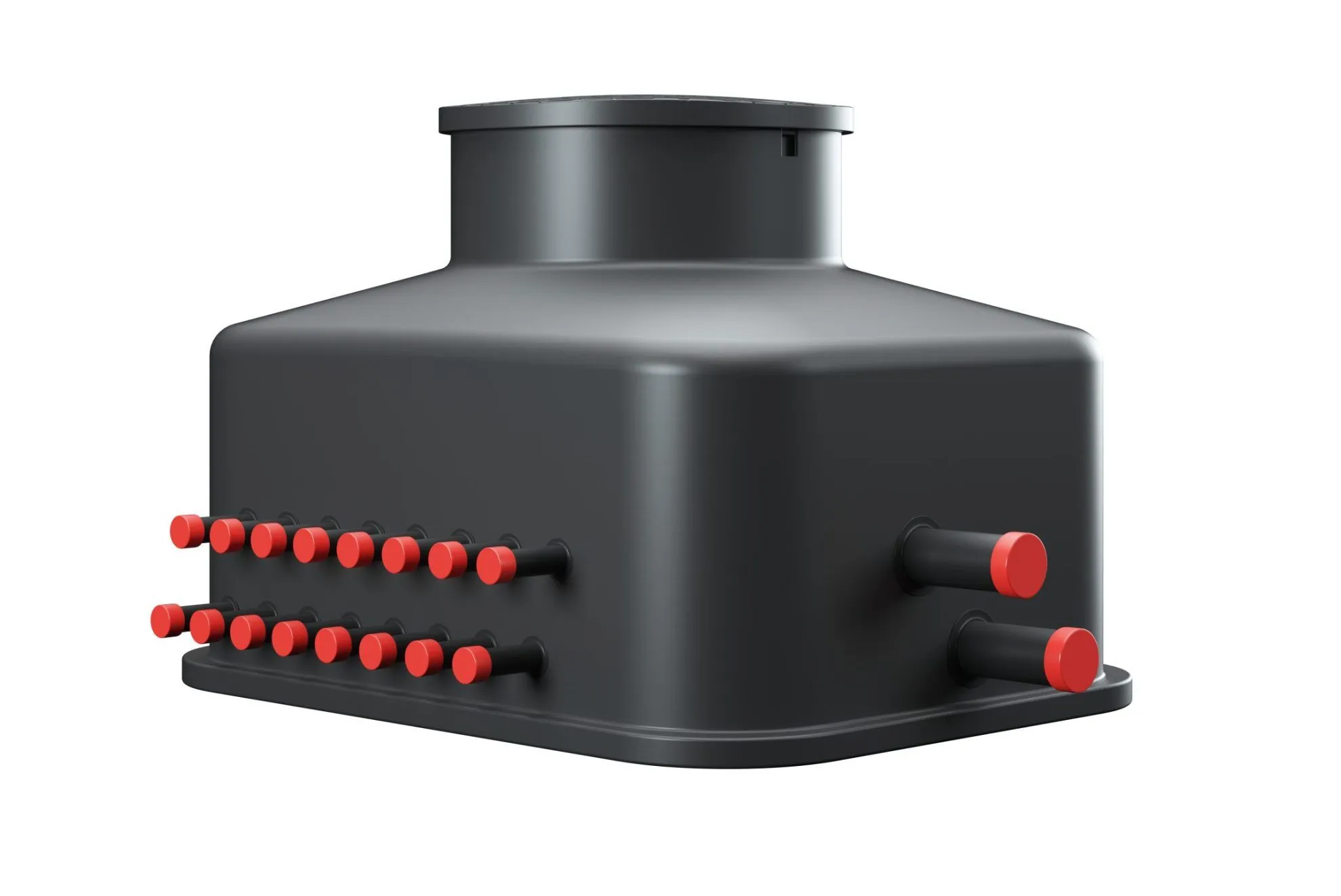

Studnia rozdzielaczowa z rotametrami 13-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z rotametrami 13-sekcyjna PRAWTECH TERRA OPTI PLUS

Studnia rozdzielaczowa PRAWTECH TERRA OPTI PLUS 13-sekcyjna przeznaczona jest do instalacji dolnego źródła gruntowych pomp ciepła z trzynastoma obiegami. Umożliwia regulację przepływu w każdej pętli oraz niezależne odcinanie sekcji podczas eksploatacji i serwisowania instalacji.

Zastosowanie 13 mosiężnych rotametrów 8–38 l/min pozwala na hydrauliczne równoważenie obiegów, natomiast dwa główne zawory DN80 umożliwiają odcięcie całego rozdzielacza.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 13-sekcyjnej

• 13 niezależnych sekcji – obsługa rozbudowanych instalacji gruntowych pomp ciepła

• Rotametry 8–38 l/min – indywidualna regulacja przepływu czynnika roboczego

• 2 główne zawory DN80 – możliwość odcięcia całego rozdzielacza

• Belki PE100RC Ø90 mm – wytrzymała konstrukcja układu hydraulicznego

• Odejścia Ø40 mm – podłączenie trzynastu obiegów gruntowych

• Podziemna komora – ochrona armatury i dostęp do elementów instalacji

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 13-sekcyjnej

Czynnik roboczy przepływa przez dwie belki kolektorowe Ø90 mm, które rozdzielają go pomiędzy trzynaście sond pionowych lub pętli kolektora poziomego i zbierają przepływ powrotny.

Rotametry umożliwiają ustawienie wymaganego natężenia przepływu w poszczególnych obiegach. Zawory sekcyjne pozwalają odcinać wybrane pętle, a dwa zawory główne DN80 zamykają przepływ przez cały rozdzielacz.

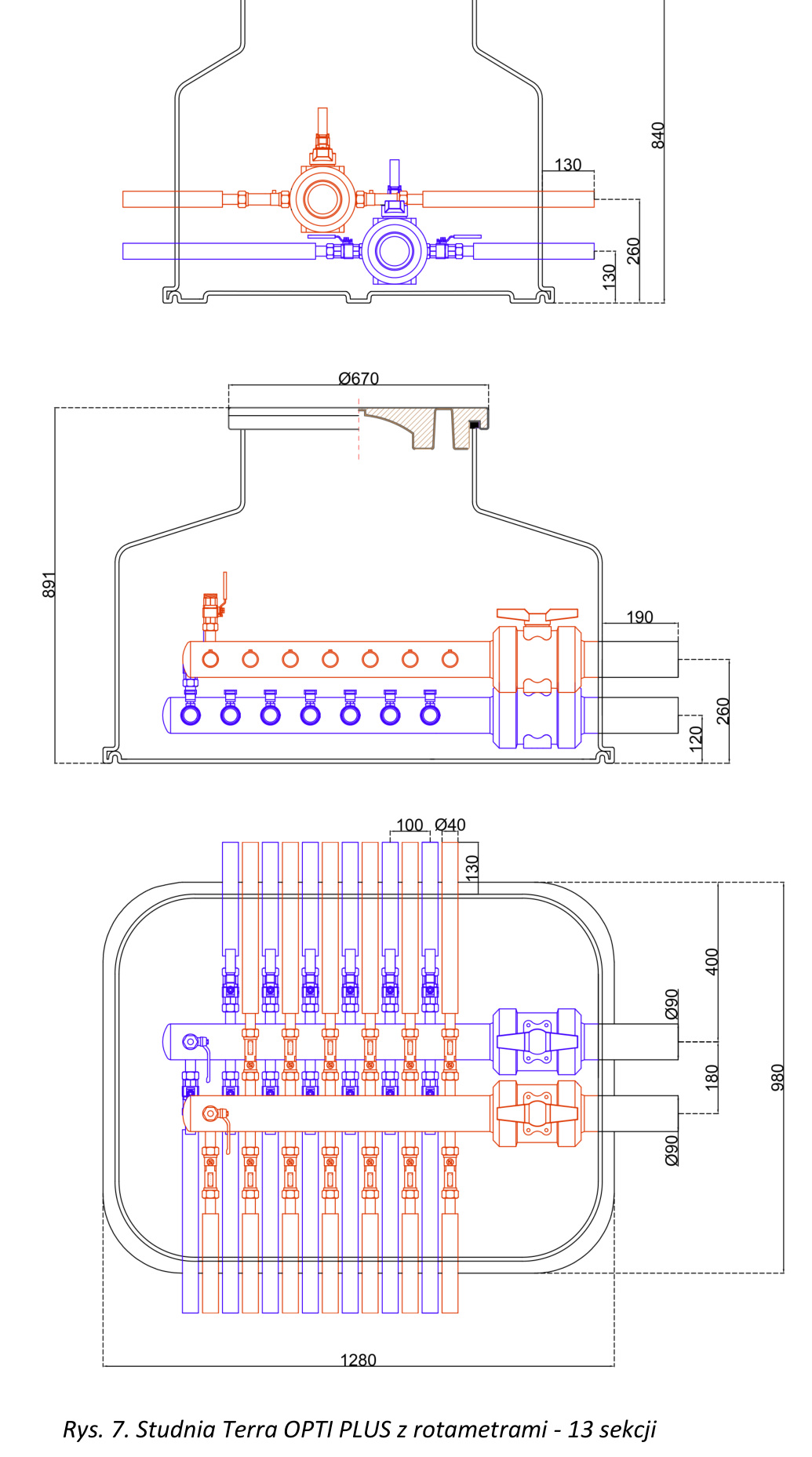

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 13-sekcyjnej

• Liczba sekcji: 13

• Długość: 1280 mm

• Szerokość: 980 mm

• Wysokość całkowita: 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek kolektorowych: PE100RC

• Liczba i średnica belek: 2 × Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Liczba rotametrów: 13

• Typ rotametrów: mosiężne typu B

• Zakres pomiarowy rotametrów: 8–38 l/min

• Dokładność wskazań: ±10%

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 13-sekcyjnej

• 13 mosiężnych rotametrów typu B – pomiar i regulacja przepływu ze zintegrowanymi zaworami kulowymi

• 13 mosiężnych zaworów DN25 – niezależne odcinanie obiegów na drugiej belce

• 2 główne tworzywowe zawory DN80 – odcinanie przepływu na przewodach głównych

• 2 mosiężne zawory 1″ GZ – napełnianie i odpowietrzanie instalacji

• 2 belki kolektorowe PE100RC Ø90 mm – rozdział i odbiór czynnika roboczego

• Komora z pokrywą rewizyjną – ochrona armatury i dostęp serwisowy

Medium robocze i regulacja przepływu w studni TERRA OPTI PLUS 13-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Dla wodnych roztworów glikolu należy uwzględnić korektę wskazań rotametrów:

• Stężenie 20–30%: współczynnik 0,9

• Stężenie 30–40%: współczynnik 0,8

Wartość przepływu odczytuje się przy dolnej krawędzi pływaka. Regulację wykonuje się rotametrami, a zawory odcinające wykorzystuje do zamykania obiegów.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 13-sekcyjnej

Studnia znajduje zastosowanie w instalacjach obejmujących:

• 13 pionowych sond gruntowych

• 13 pętli poziomego kolektora gruntowego

• Rozbudowane systemy dolnego źródła wymagające równoważenia hydraulicznego

• Instalacje wymagające odcinania poszczególnych obiegów i przewodów głównych

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 13-sekcyjnej

Studnię należy montować zgodnie z projektem instalacji i dokumentacją producenta. Na przewodach dobiegowych zaleca się zastosowanie kompensatorów typu U lub Z.

Przed uruchomieniem należy sprawdzić szczelność połączeń, wypłukać instalację, napełnić ją odpowiednim czynnikiem roboczym i odpowietrzyć obiegi. Następnie należy ustawić przepływy na rotametrach.

Wyposażenie opcjonalne studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 13-sekcyjnej

• Pokrywa izolowana termicznie – ograniczenie wymiany ciepła z otoczeniem

• Zamki zabezpieczające – ochrona przed nieuprawnionym dostępem

• Włazy żeliwne A15, B125 lub D400 – dostosowanie do obciążeń nawierzchni

• Betonowy pierścień odciążający – przeniesienie obciążeń z włazu na podłoże

• Nadstawka monolityczna 75 cm – zwiększenie głębokości posadowienia

• Nadstawka teleskopowa 50–100 cm – dopasowanie wysokości włazu do poziomu terenu

• Belki kolektorowe Ø110 mm – alternatywna konfiguracja hydrauliczna na zamówienie

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI PLUS 13-sekcyjną?

Model 13-sekcyjny umożliwia kontrolę przepływu w trzynastu obiegach z jednego punktu. Połączenie rotametrów, zaworów sekcyjnych i dwóch głównych zaworów DN80 ułatwia równoważenie instalacji oraz wykonywanie prac serwisowych.

Zamów studnię rozdzielaczową PRAWTECH TERRA OPTI PLUS 13-sekcyjną z rotametrami w OMEGA-PLAST.
