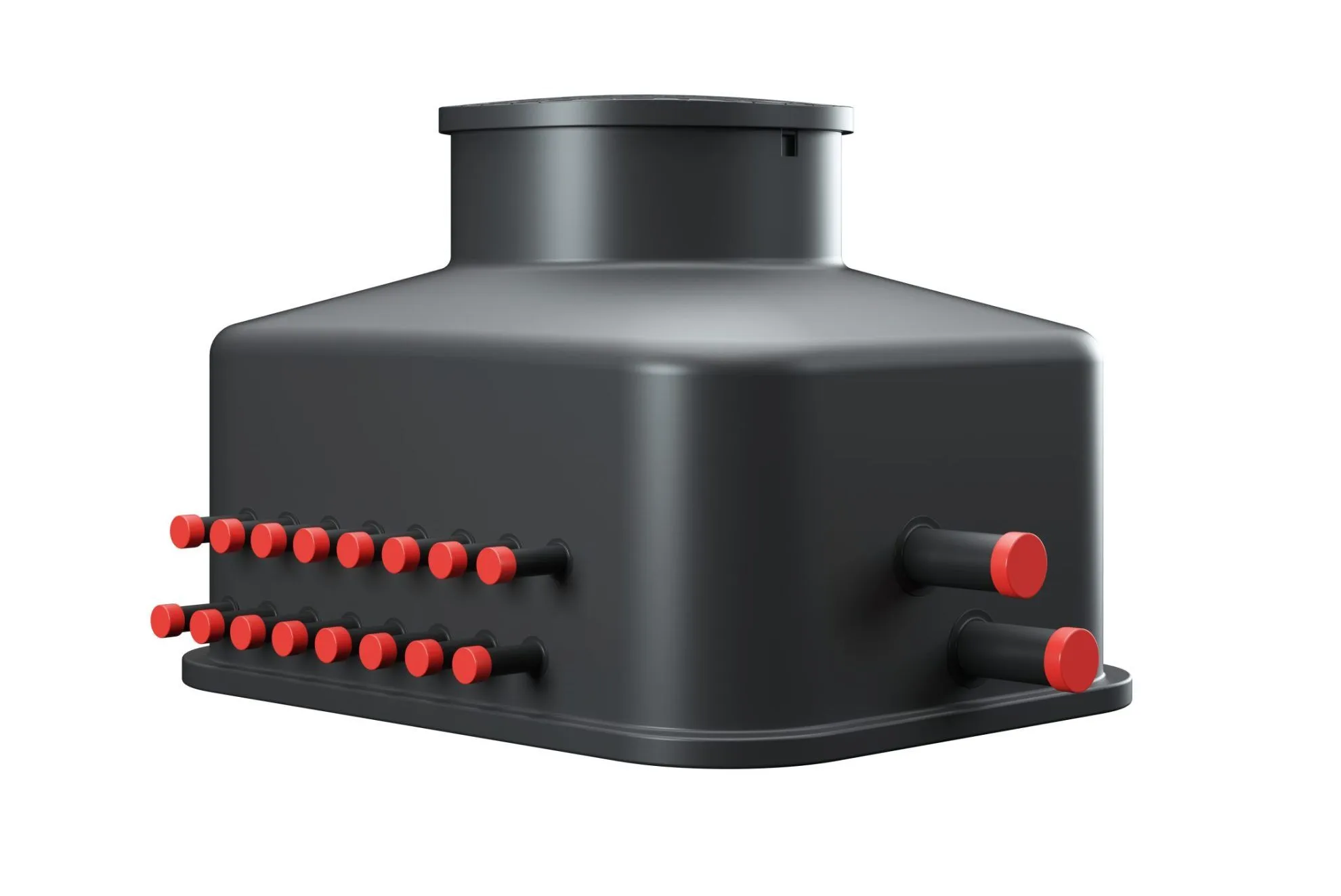

Studnia rozdzielaczowa z zaworami 10-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z zaworami 10-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z zaworami 10-sekcyjna TERRA OPTI PLUS została zaprojektowana do obsługi dziesięciu niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia połączenie przewodów kolektora gruntowego w jednym podziemnym punkcie, zapewniając dostęp do armatury odcinającej bez konieczności prowadzenia każdego obiegu bezpośrednio do pomieszczenia technicznego.

W tym wariancie producent PRAWTECH zastosował zawory kulowe na obu belkach kolektorowych, dzięki czemu poszczególne pętle można odizolować podczas prac konserwacyjnych lub serwisowych. Dwa dodatkowe główne zawory DN80, charakterystyczne dla serii TERRA OPTI PLUS, pozwalają zamknąć przepływ przez cały rozdzielacz.

To rozwiązanie dla instalacji, w których szczególne znaczenie mają funkcjonalność układu odcinającego, przejrzyste rozmieszczenie połączeń oraz wygodna obsługa dziesięciu obiegów gruntowych.

Najważniejsze zalety studni rozdzielaczowej TERRA OPTI PLUS 10-sekcyjnej

• Obsługa 10 niezależnych obiegów – połączenie sond pionowych lub pętli kolektora poziomego w jednej studni

• Indywidualne odcinanie każdej pętli – możliwość wyłączenia wybranego obiegu bez zamykania pozostałych

• Dwa główne zawory DN80 – odizolowanie całego rozdzielacza od instalacji

• Belki kolektorowe PE100RC Ø90 mm – trwała konstrukcja przeznaczona do instalacji dolnego źródła

• Odejścia Ø40 mm – podłączenie dziesięciu obiegów gruntowego wymiennika ciepła

• Podziemna komora ochronna – zabezpieczenie rozdzielacza i łatwy dostęp do armatury

• Fabrycznie przygotowany układ hydrauliczny – ograniczenie prac montażowych na miejscu inwestycji

Zasada działania studni rozdzielaczowej TERRA OPTI PLUS 10-sekcyjnej

Rozdzielacz składa się z dwóch belek kolektorowych wykonanych z PE100RC o średnicy Ø90 mm. Jedna belka rozprowadza czynnik roboczy do dziesięciu obiegów dolnego źródła, natomiast druga odbiera czynnik powracający z kolektora gruntowego.

Każda sekcja posiada dwa zawory kulowe, umieszczone po jednym na obu belkach. Takie rozwiązanie umożliwia niezależne zamykanie poszczególnych pętli, co jest szczególnie przydatne podczas przeglądów, płukania wybranych obiegów lub prac serwisowych.

Na głównych przewodach rozdzielacza znajdują się dodatkowo dwa tworzywowe zawory kulowe DN80. Umożliwiają one odcięcie całego zespołu od pozostałej części instalacji.

Wersja z zaworami nie posiada rotametrów, dlatego pomiar i równoważenie przepływów należy przewidzieć za pomocą odpowiednich elementów instalacji.

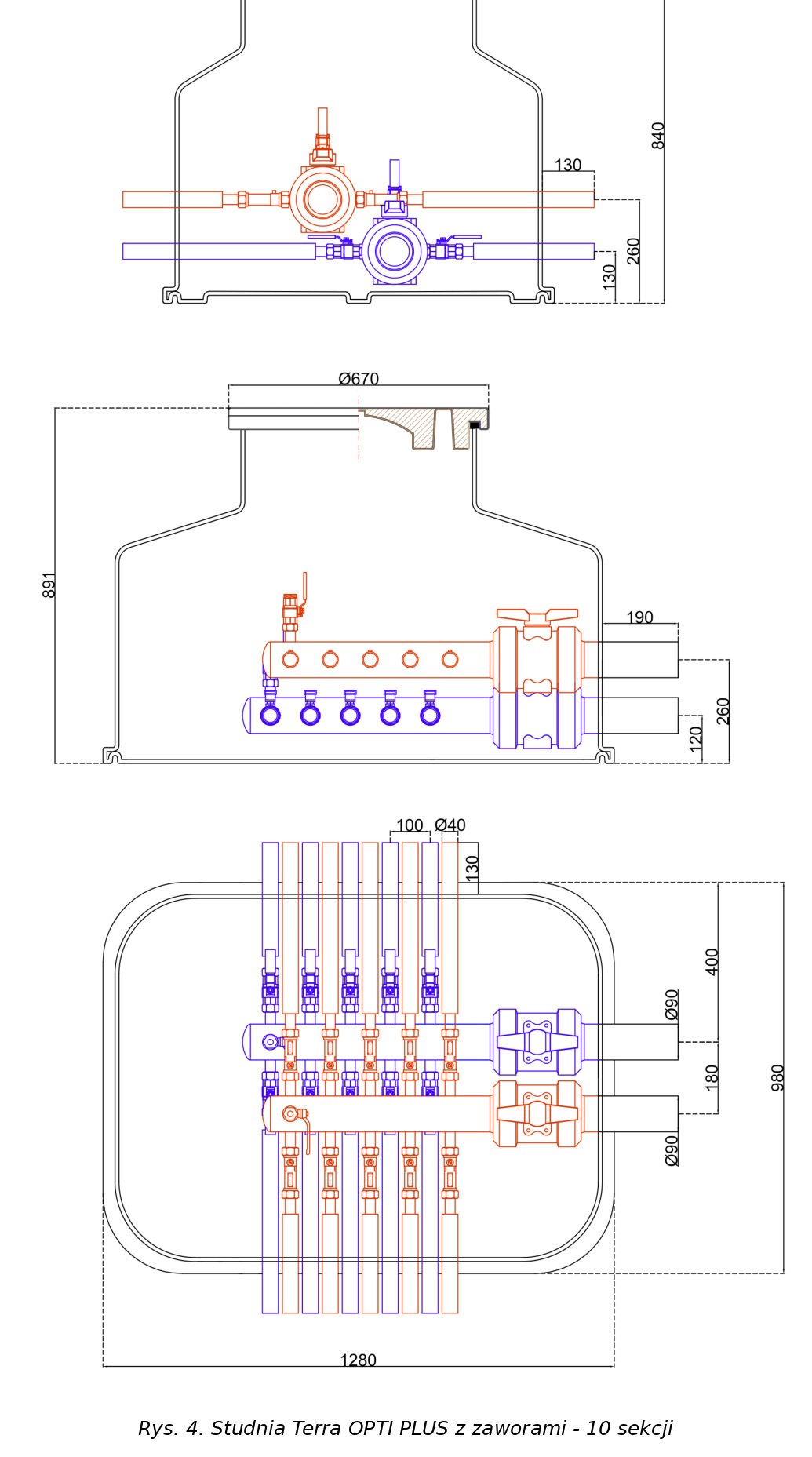

Parametry techniczne studni rozdzielaczowej TERRA OPTI PLUS 10-sekcyjnej

• Producent: PRAWTECH

• Seria: TERRA OPTI PLUS

• Liczba sekcji: 10

• Długość: 1280 mm

• Szerokość: 980 mm

• Wysokość całkowita: 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek kolektorowych: PE100RC

• Liczba i średnica belek: 2 × Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej TERRA OPTI PLUS 10-sekcyjnej z zaworami

• 10 tworzywowych zaworów kulowych DN32 – odcinanie poszczególnych obiegów na belce zasilającej

• 10 mosiężnych zaworów kulowych DN25 – niezależne zamykanie obiegów na belce powrotnej

• 2 główne tworzywowe zawory kulowe DN80 – odcinanie całego rozdzielacza od instalacji

• 2 mosiężne zawory napełniająco-odpowietrzające 1″ GZ – napełnianie, płukanie i odpowietrzanie układu

• 2 belki kolektorowe PE100RC Ø90 mm – połączenie dziesięciu obiegów dolnego źródła

• Podziemna komora ochronna z pokrywą rewizyjną – zabezpieczenie armatury i zapewnienie dostępu serwisowego

Studnia posiada łącznie 24 zawory, w tym 20 zaworów sekcyjnych, 2 główne zawory DN80 oraz 2 zawory napełniająco-odpowietrzające.

Medium robocze w studni rozdzielaczowej TERRA OPTI PLUS 10-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rodzaj i stężenie czynnika roboczego powinny być zgodne z projektem instalacji oraz wymaganiami producenta pompy ciepła.

Zawory kulowe zastosowane w studni służą przede wszystkim do otwierania i zamykania przepływu. Nie zastępują urządzeń pomiarowych ani armatury przeznaczonej do precyzyjnego równoważenia hydraulicznego obiegów.

Zastosowanie studni rozdzielaczowej TERRA OPTI PLUS 10-sekcyjnej z zaworami

Model 10-sekcyjny przeznaczony jest do instalacji dolnego źródła, w których wymagane jest centralne połączenie dziesięciu pętli oraz możliwość ich niezależnego odcinania.

• Instalacje z dziesięcioma pionowymi sondami gruntowymi

• Systemy z dziesięcioma pętlami poziomego kolektora gruntowego

• Gruntowe pompy ciepła w budynkach mieszkalnych i usługowych

• Instalacje z zewnętrznym układem pomiaru i regulacji przepływu

• Systemy ogrzewania i chłodzenia wykorzystujące energię gruntu

Montaż i eksploatacja studni rozdzielaczowej TERRA OPTI PLUS 10-sekcyjnej

Studnię należy posadowić zgodnie z projektem dolnego źródła i instrukcją producenta. Przewody gruntowe powinny być podłączone w sposób zapewniający szczelność oraz ograniczenie naprężeń przenoszonych na belki kolektorowe.

Na przewodach głównych zaleca się wykonanie kompensacji typu U lub Z.

Przed uruchomieniem instalację należy dokładnie wypłukać, przeprowadzić kontrolę szczelności połączeń, napełnić właściwym czynnikiem roboczym i odpowietrzyć wszystkie obiegi.

Podczas eksploatacji zaleca się okresowe sprawdzanie stanu zaworów oraz szczelności połączeń. W razie konieczności wybrany obieg można odizolować za pomocą dwóch przypisanych do niego zaworów sekcyjnych.

Wyposażenie opcjonalne studni rozdzielaczowej TERRA OPTI PLUS 10-sekcyjnej

Studnię można dostosować do warunków posadowienia, głębokości instalacji oraz rodzaju nawierzchni poprzez zastosowanie wyposażenia dodatkowego:

• Pokrywa z izolacją termiczną – ogranicza wymianę ciepła pomiędzy wnętrzem komory a otoczeniem

• Zamki zabezpieczające – ograniczają dostęp do armatury osobom nieuprawnionym

• Właz żeliwny klasy A15 – rozwiązanie do odpowiednio zaprojektowanych stref ruchu pieszego

• Właz żeliwny klasy B125 – umożliwia montaż w miejscach o większych obciążeniach, zgodnie z wymaganiami klasy

• Właz żeliwny klasy D400 – przeznaczony do nawierzchni o wysokich obciążeniach przy zastosowaniu właściwej konstrukcji odciążającej

• Betonowy pierścień odciążający – przenosi obciążenia nawierzchni na otaczające podłoże, chroniąc korpus studni

• Nadstawka monolityczna 75 cm – pozwala zwiększyć głębokość posadowienia komory

• Nadstawka teleskopowa 50–100 cm – umożliwia dopasowanie poziomu włazu do docelowej wysokości terenu

Producent nie zaleca stosowania więcej niż jednej nadstawki na studnię.

Dlaczego warto wybrać studnię rozdzielaczową TERRA OPTI PLUS 10-sekcyjną z zaworami?

Przy dziesięciu obiegach dolnego źródła odpowiednia organizacja połączeń i dostęp do armatury mają istotne znaczenie dla późniejszej obsługi instalacji. TERRA OPTI PLUS umożliwia zebranie wszystkich pętli w jednej komorze, a niezależne zawory sekcyjne pozwalają wygodnie odcinać wybrane obiegi.

Dodatkowe zawory główne DN80 zwiększają funkcjonalność rozdzielacza, umożliwiając jego całkowite odizolowanie podczas prac konserwacyjnych.

Zamów studnię rozdzielaczową z zaworami 10-sekcyjną TERRA OPTI PLUS w OMEGA-PLAST i wybierz sprawdzone rozwiązanie do obsługi dziesięciu obiegów dolnego źródła gruntowej pompy ciepła.
