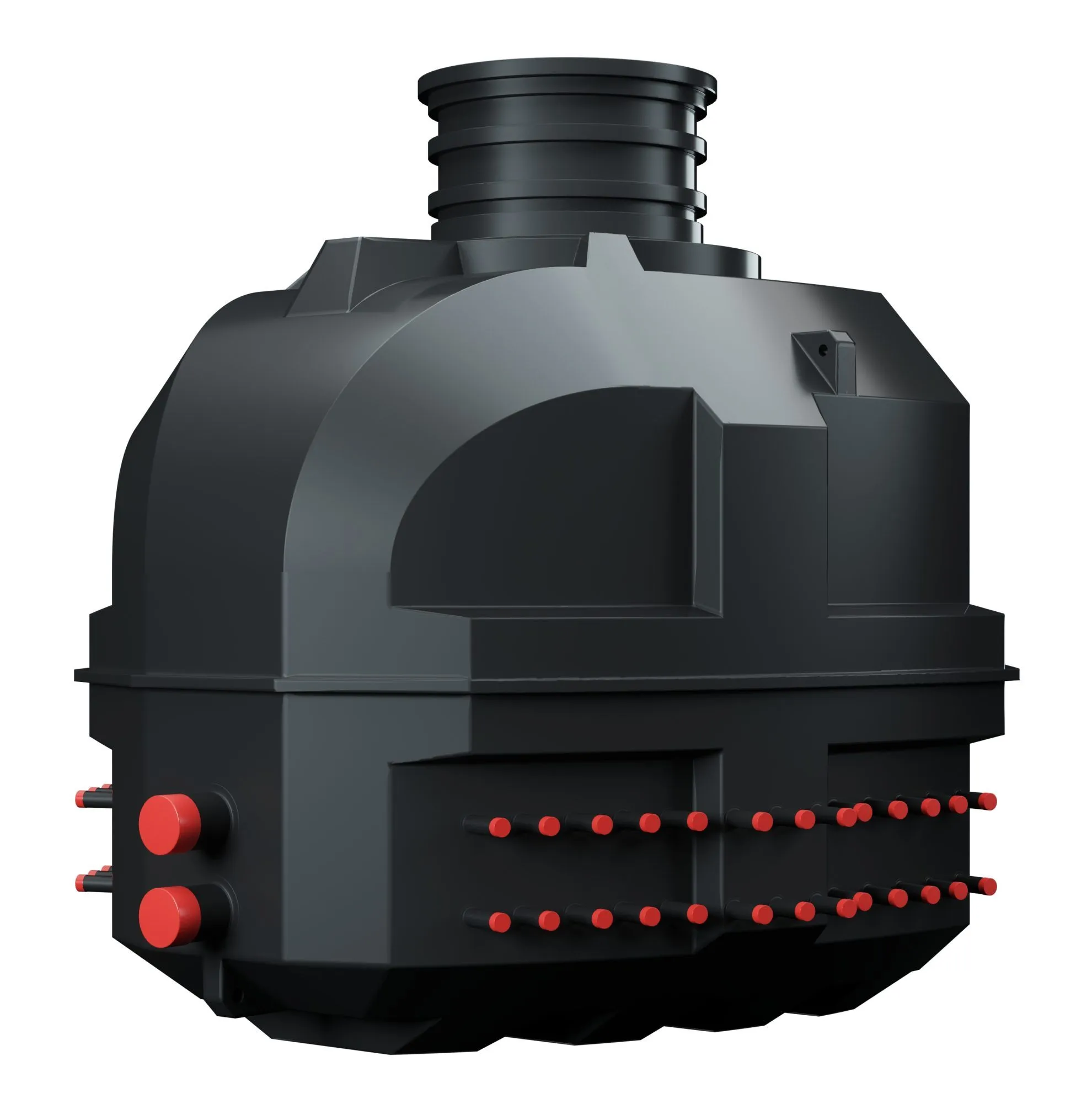

Studnia rozdzielaczowa z rotametrami 24-sekcyjna TERRA V-SERIES to podziemny system rozdziału czynnika roboczego, zaprojektowany do obsługi rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła. Umożliwia połączenie 24 niezależnych obiegów gruntowego wymiennika ciepła, zapewniając indywidualny pomiar i regulację przepływu oraz dostęp do armatury odcinającej.

Konstrukcja opracowana przez PRAWTECH wykorzystuje dwie belki kolektorowe PE100RC Ø125 mm, rozmieszczone w charakterystycznym układzie litery V. W modelu 24-sekcyjnym zastosowano symetryczny podział 12 + 12 sekcji, dzięki któremu przyłącza przewodów gruntowych znajdują się po obu stronach rozdzielacza. Rozwiązanie to ułatwia organizację instalacji hydraulicznej i pozwala zgromadzić elementy obsługowe w jednej podziemnej komorze.

Studnia posiada 24 tworzywowe rotametry typu E DN32 o zakresie 5–42 l/min, 24 osobne zawory kulowe DN32 oraz dwie główne przepustnice międzykołnierzowe DN100. Każdy rotametr wyposażono również w zintegrowany zawór kulowy, umożliwiający całkowite zamknięcie przepływu w wybranym obiegu.

Najważniejsze zalety studni rozdzielaczowej TERRA V-SERIES 24-sekcyjnej

• Obsługa 24 niezależnych obiegów gruntowych – połączenie dużej liczby sond pionowych lub pętli kolektora poziomego w jednej studni

• Symetryczna konstrukcja 12 + 12 sekcji – równomierne rozmieszczenie przyłączy na dwóch ramionach rozdzielacza

• Belki kolektorowe PE100RC Ø125 mm – konstrukcja dostosowana do rozbudowanych układów hydraulicznych dolnego źródła

• Indywidualna regulacja przepływu – możliwość ustawienia parametrów każdej sekcji zgodnie z projektem instalacji

• Kontrola działania 24 obiegów – odczyt natężenia przepływu ułatwiający diagnostykę i ocenę pracy wymiennika gruntowego

• Niezależne odcinanie sekcji – możliwość wyłączenia wybranych obiegów podczas czynności konserwacyjnych

• Uporządkowana instalacja podziemna – centralizacja połączeń hydraulicznych w jednej komorze

• Ochrona elementów rozdzielacza – zabudowa armatury w studni zabezpieczającej przed bezpośrednim oddziaływaniem czynników atmosferycznych

• Fabryczna kontrola szczelności i przepływu – sprawdzenie układu hydraulicznego przed dostarczeniem produktu

Zasada działania studni rozdzielaczowej TERRA V-SERIES 24-sekcyjnej

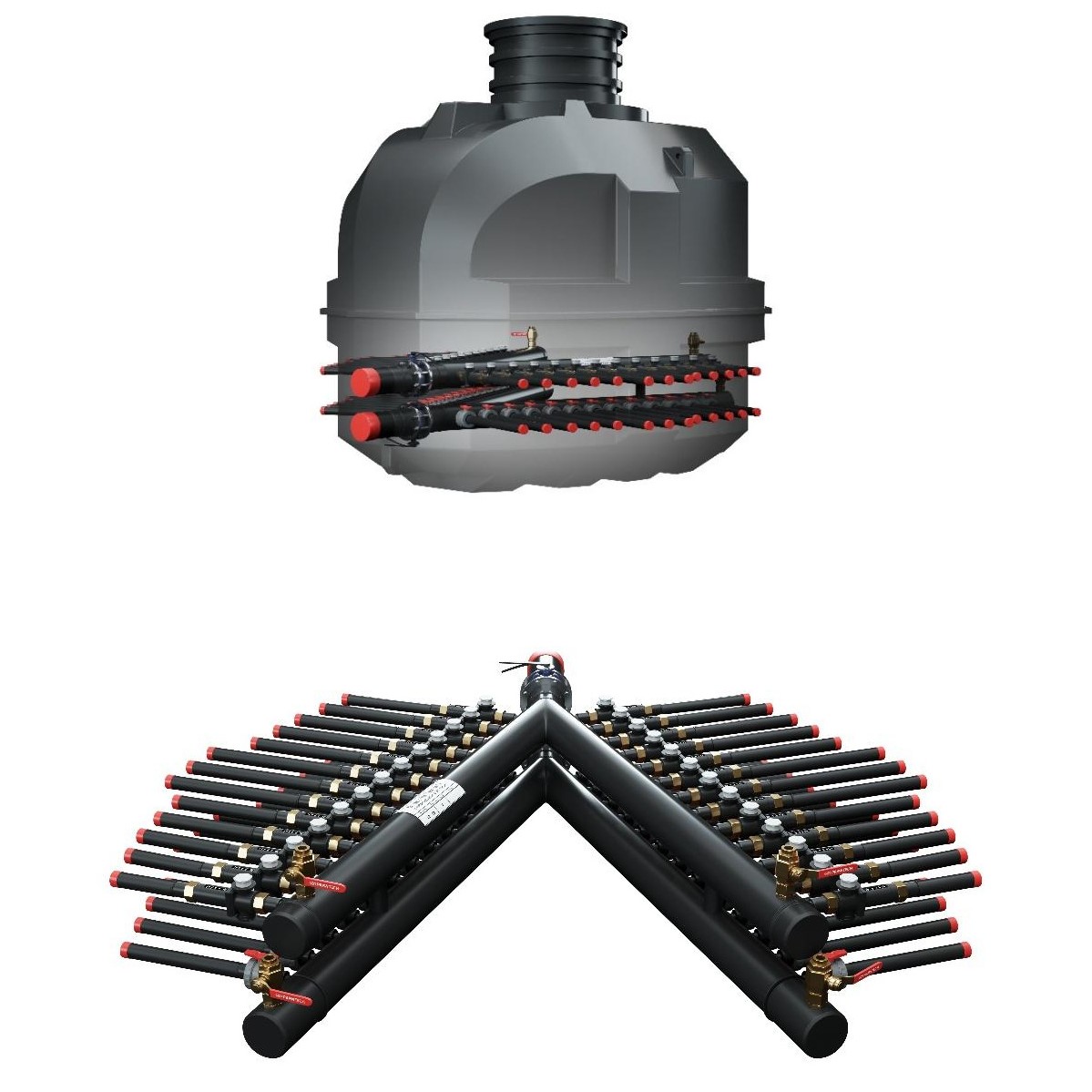

Rozdzielacz hydrauliczny znajdujący się wewnątrz studni składa się z dwóch belek kolektorowych PE100RC Ø125 mm, tworzących układ w kształcie litery V.

Jedna belka rozprowadza czynnik roboczy do 24 obiegów gruntowego wymiennika ciepła, natomiast druga odbiera płyn powracający z sond pionowych lub kolektora poziomego i kieruje go do instalacji gruntowej pompy ciepła.

Wariant 24-sekcyjny posiada 24 pary odejść Ø40 mm, rozmieszczone symetrycznie – po 12 sekcji na każdym ramieniu. Każdy obieg wyposażono w rotametr z zaworem zintegrowanym oraz osobny zawór kulowy na drugiej belce kolektorowej.

Zastosowane przepływomierze pozwalają kontrolować natężenie przepływu w poszczególnych sekcjach i wykonywać regulację hydrauliczną. Jest to szczególnie ważne w instalacjach o dużej liczbie obiegów, w których długości przewodów i opory przepływu mogą się różnić.

Dwie główne przepustnice międzykołnierzowe DN100 umożliwiają odizolowanie całego rozdzielacza od instalacji, ułatwiając wykonywanie przeglądów, płukanie oraz prace konserwacyjne.

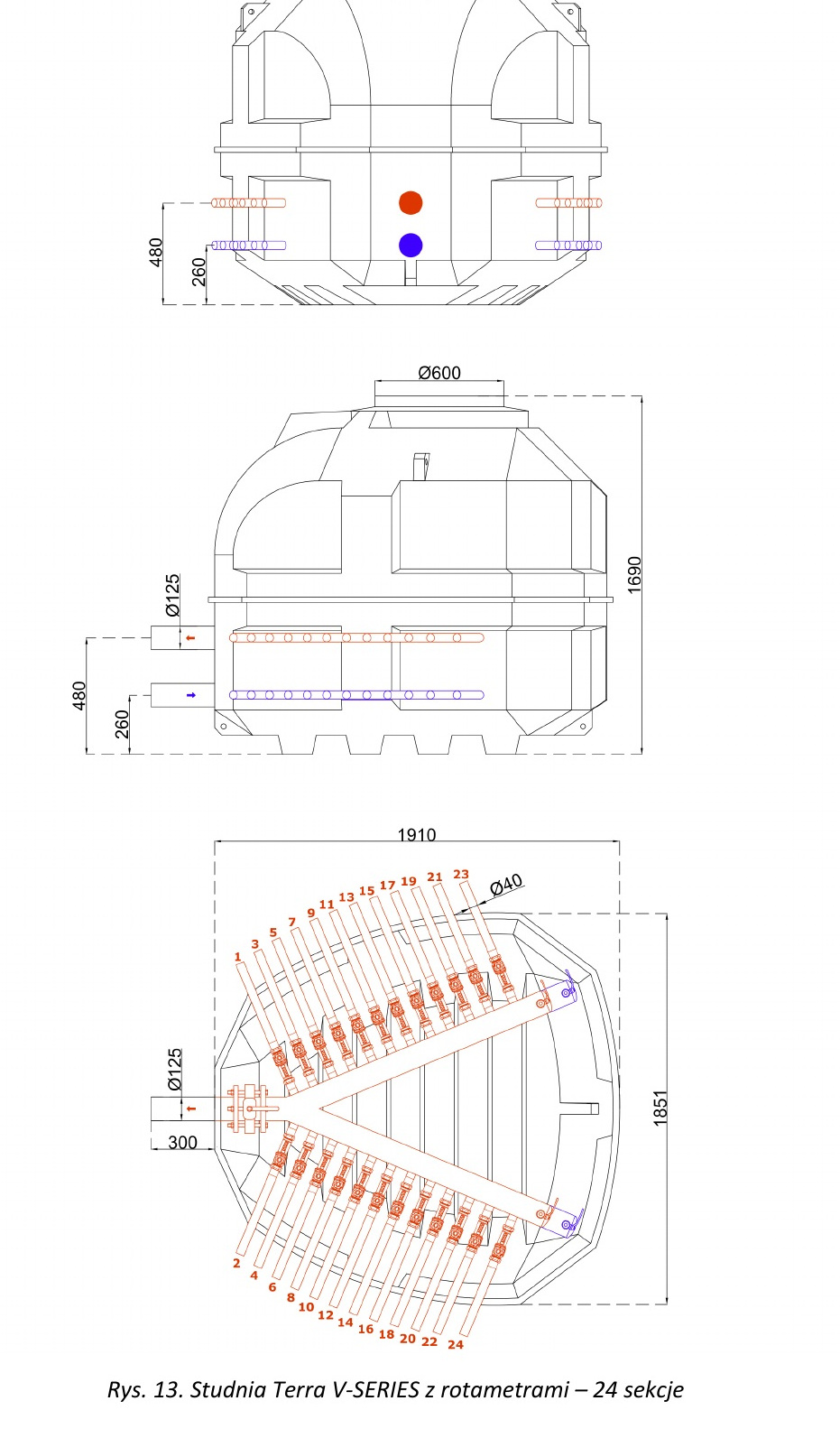

Parametry techniczne studni rozdzielaczowej TERRA V-SERIES 24-sekcyjnej

• Producent: PRAWTECH

• Seria: TERRA V-SERIES

• Liczba sekcji: 24

• Rozmieszczenie sekcji: 12 + 12

• Długość: 1910 mm

• Szerokość: 1851 mm

• Wysokość całkowita: 1690 mm

• Konstrukcja rozdzielacza: kątowa, w układzie litery V

• Materiał belek kolektorowych: PE100RC

• Liczba belek kolektorowych: 2

• Średnica belek kolektorowych: Ø125 mm

• Średnica przyłączy głównych: Ø125 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał komory: tworzywo sztuczne

• Kolor komory: czarny

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej TERRA V-SERIES 24-sekcyjnej z rotametrami

• 24 tworzywowe rotametry typu E DN32, 5–42 l/min – indywidualny pomiar i regulacja natężenia przepływu w każdym obiegu

• 24 zawory kulowe zintegrowane z rotametrami – całkowite zamykanie przepływu w wybranych sekcjach

• 24 osobne tworzywowe zawory kulowe DN32 – niezależne odcinanie obiegów na drugiej belce kolektorowej

• 2 przepustnice międzykołnierzowe DN100 – odizolowanie całego rozdzielacza od instalacji

• 2 mosiężne zawory napełniająco-odpowietrzające 1″ GZ – napełnianie, płukanie i odpowietrzanie układu

• 2 belki kolektorowe PE100RC Ø125 mm – rozprowadzenie i odbiór czynnika roboczego

• Podziemna komora ochronna – zabezpieczenie rozdzielacza hydraulicznego

• Uszczelniona pokrywa tworzywowa Ø600 mm – ochrona wnętrza studni i dostęp do armatury

Konfiguracja armatury: 24 zawory kulowe zintegrowane z rotametrami, 24 osobne zawory sekcyjne DN32, 2 główne przepustnice DN100 oraz 2 zawory napełniająco-odpowietrzające.

Łącznie studnia posiada 52 elementy armatury odcinającej i obsługowej, przy czym 24 zawory stanowią integralną część rotametrów i nie są osobnymi elementami wyposażenia.

Rotametry 5–42 l/min – indywidualne równoważenie hydrauliczne 24 obiegów gruntowych

W instalacji obejmującej 24 obiegi gruntowe równomierny rozdział czynnika roboczego wymaga odpowiedniego ustawienia przepływów. Poszczególne sondy lub pętle kolektora mogą różnić się długością przewodów oraz oporami hydraulicznymi, dlatego ich regulacja powinna odpowiadać założeniom projektowym.

Studnia TERRA V-SERIES 24-sekcyjna posiada 24 tworzywowe rotametry typu E DN32, umożliwiające indywidualny pomiar i regulację natężenia przepływu w zakresie 5–42 l/min.

Odczyt przepływu odbywa się na skali rotametru według położenia dolnej krawędzi pływaka. Regulację wykonuje się za pomocą pokrętła zintegrowanego z korpusem przepływomierza.

Dokładność wskazań rotametrów wynosi ±10%.

Przepływomierze zostały skalibrowane dla wody. Przy stosowaniu wodnych roztworów glikolu producent określa następujące współczynniki korekcyjne:

• Stężenie glikolu 20–30% – współczynnik korekcyjny 0,9

• Stężenie glikolu 30–40% – współczynnik korekcyjny 0,8

Podczas interpretacji wskazań należy uwzględnić odpowiedni współczynnik korekcyjny oraz właściwości zastosowanego medium.

Przed uruchomieniem instalację należy dokładnie wypłukać, ponieważ zanieczyszczenia stałe mogą zakłócać ruch pływaka i wpływać na prawidłowość pomiaru.

Medium robocze w studni rozdzielaczowej TERRA V-SERIES 24-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rodzaj i stężenie czynnika roboczego należy dobrać zgodnie z projektem instalacji dolnego źródła, uwzględniając przewidywany zakres temperatur pracy oraz wymagania producenta pompy ciepła.

Właściwie dobrany płyn umożliwia przekazywanie energii cieplnej pomiędzy wymiennikiem gruntowym a pompą ciepła, ograniczając jednocześnie ryzyko zamarzania i korozji elementów hydraulicznych.

Zastosowanie studni rozdzielaczowej TERRA V-SERIES 24-sekcyjnej

Studnia przeznaczona jest do instalacji wymagających centralnego połączenia 24 obiegów dolnego źródła oraz indywidualnej kontroli przepływu czynnika roboczego.

• Instalacje z 24 pionowymi sondami gruntowymi

• Systemy z 24 pętlami poziomego kolektora gruntowego

• Dolne źródła gruntowych pomp ciepła w budynkach wielorodzinnych

• Instalacje ogrzewania i chłodzenia obiektów usługowych oraz komercyjnych

• Rozbudowane systemy geotermalne wymagające równoważenia hydraulicznego

• Instalacje wymagające niezależnego odcinania i kontroli poszczególnych obiegów

Montaż i eksploatacja studni rozdzielaczowej TERRA V-SERIES 24-sekcyjnej

Studnię należy posadowić zgodnie z dokumentacją techniczną producenta oraz projektem instalacji, uwzględniając warunki gruntowo-wodne i przewidywane obciążenia w miejscu montażu.

Podłoże powinno zapewniać stabilne podparcie korpusu. Przewody doprowadzające i odprowadzające czynnik roboczy należy prowadzić w sposób ograniczający przenoszenie naprężeń na połączenia hydrauliczne.

Producent zaleca wykonanie kompensacji typu U lub Z na przewodach głównych, co ogranicza wpływ wydłużeń liniowych rur PE100RC na belki kolektorowe.

Przed uruchomieniem należy wypłukać wszystkie 24 obiegi, sprawdzić szczelność połączeń, napełnić instalację odpowiednim czynnikiem roboczym i usunąć powietrze z układu.

Po napełnieniu i odpowietrzeniu instalacji należy wyregulować przepływy na rotametrach zgodnie z projektem hydraulicznym dolnego źródła.

Podczas eksploatacji zaleca się okresową kontrolę wskazań przepływomierzy, sprawności zaworów, szczelności połączeń oraz stanu wnętrza komory. Uszczelki stosowane w połączeniach rozłącznych są elementami eksploatacyjnymi i mogą wymagać wymiany wskutek naturalnego zużycia.

Wyposażenie opcjonalne studni rozdzielaczowej TERRA V-SERIES 24-sekcyjnej

Studnię można dostosować do wymagań konkretnej inwestycji poprzez dobór alternatywnych przepływomierzy, armatury równoważącej oraz elementów zabudowy.

• Przepływomierze mosiężne typu A, 2–12 l/min DN15 – umożliwiają pomiar i regulację niewielkich przepływów w obiegach gruntowych

• Przepływomierze mosiężne typu B, 8–38 l/min DN15 – pozwalają dopasować zakres pomiarowy do instalacji o umiarkowanym natężeniu przepływu

• Przepływomierze mosiężne typu C, 20–70 l/min DN20 – przeznaczone do obiegów wymagających większego zakresu pomiarowego

• Przepływomierze mosiężne typu D, 20–90 l/min DN25 – umożliwiają obsługę obiegów o podwyższonym natężeniu przepływu

• Przepływomierze tworzywowe typu F, 35–70 l/min DN32 – alternatywa dla standardowych rotametrów typu E przy większych przepływach

• Zawory równoważące IMI STAD DN32 – umożliwiają zastosowanie dodatkowej armatury do równoważenia hydraulicznego

• Pokrywa z izolacją termiczną – ogranicza wymianę ciepła pomiędzy wnętrzem komory a otoczeniem

• Zamki zabezpieczające – utrudniają dostęp do armatury osobom nieuprawnionym

• Właz żeliwny klasy A15 – pozwala dostosować studnię do odpowiednio zaprojektowanych stref ruchu pieszego

• Właz żeliwny klasy B125 – umożliwia montaż w nawierzchniach wymagających wyższej klasy obciążenia

• Właz żeliwny klasy D400 – przeznaczony do miejsc wymagających wysokiej klasy obciążenia przy zastosowaniu właściwej konstrukcji odciążającej

• Betonowy pierścień odciążający – przenosi obciążenia nawierzchni na otaczający grunt, chroniąc korpus studni

• Nadstawka monolityczna 75 cm – umożliwia zwiększenie głębokości posadowienia studni

• Nadstawka teleskopowa 50–100 cm – pozwala dopasować wysokość włazu do docelowego poziomu terenu

Dobór alternatywnych przepływomierzy i zaworów powinien uwzględniać wymagane parametry hydrauliczne instalacji oraz możliwości konfiguracji oferowane przez producenta.

PRAWTECH nie zaleca stosowania więcej niż jednej nadstawki na studnię ze względu na utrudniony dostęp do rozdzielacza.

Dlaczego warto wybrać studnię rozdzielaczową TERRA V-SERIES 24-sekcyjną z rotametrami?

W instalacjach obejmujących 24 obiegi gruntowe indywidualna regulacja przepływów i możliwość odcinania wybranych sekcji ułatwiają obsługę dolnego źródła. TERRA V-SERIES pozwala zgromadzić wszystkie przyłącza, przepływomierze i zawory w jednym podziemnym punkcie hydraulicznym.

Dwadzieścia cztery rotametry 5–42 l/min, osobne zawory sekcyjne oraz dwie główne przepustnice DN100 zapewniają możliwość kontroli, regulacji i odcinania przepływu. Belki PE100RC Ø125 mm oraz symetryczny układ 12 + 12 sekcji stanowią charakterystyczne elementy konstrukcji tego wariantu.

Zamów studnię rozdzielaczową z rotametrami 24-sekcyjną TERRA V-SERIES w OMEGA-PLAST i zapewnij swojej instalacji dolnego źródła indywidualną kontrolę przepływu oraz niezależną obsługę wszystkich 24 obiegów gruntowych.
