Studnia rozdzielaczowa z rotametrami 8-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z rotametrami 8-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa PRAWTECH TERRA OPTI 8-sekcyjna to podziemny układ rozdzielczy przeznaczony do obsługi ośmiu niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia połączenie przewodów wymiennika gruntowego w jednym punkcie, zapewniając kontrolę przepływu czynnika roboczego, równoważenie hydrauliczne oraz dostęp do armatury podczas uruchamiania i eksploatacji instalacji.

Model wyposażono w 8 mosiężnych rotametrów o zakresie wskazań 8–38 l/min oraz 16 zaworów odcinających, co pozwala na indywidualną regulację i odizolowanie każdego obiegu. Zastosowanie dwóch belek kolektorowych PE100RC o średnicy Ø90 mm umożliwia obsługę rozbudowanego układu dolnego źródła, natomiast odejścia Ø40 mm zapewniają podłączenie poszczególnych sekcji wymiennika gruntowego.

Ośmiosekcyjna konfiguracja pozwala uporządkować instalację o większej liczbie przewodów, ograniczając konieczność stosowania kilku oddzielnych rozdzielaczy. Konstrukcja o wymiarach 900 × 900 × 891 mm umożliwia umieszczenie całego układu pod powierzchnią terenu, z zachowaniem dostępu do armatury przez właz rewizyjny.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 8-sekcyjnej

• Obsługa ośmiu obiegów dolnego źródła – połączenie rozbudowanego wymiennika gruntowego w jednym punkcie hydraulicznym

• Indywidualna kontrola przepływu – osiem rotametrów umożliwia odczyt przepływu czynnika w każdej sekcji

• Niezależne odcinanie obiegów – szesnaście zaworów odcinających pozwala odizolować wybrane sekcje instalacji

• Belki kolektorowe PE100RC Ø90 mm – konstrukcja dostosowana do większej liczby obiegów dolnego źródła

• Możliwość równoważenia hydraulicznego – regulacja przepływów zgodnie z wymaganiami projektowymi instalacji

• Uporządkowany układ ośmiu przyłączy – odejścia Ø40 mm rozmieszczone w rozstawie osiowym 100 mm

• Podziemna zabudowa – brak konieczności przeznaczania miejsca na rozdzielacz wewnątrz budynku

• Dostęp do armatury przez właz rewizyjny – możliwość kontroli, regulacji i wykonywania prac serwisowych

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 8-sekcyjnej

Studnia TERRA OPTI pełni funkcję centralnego punktu rozdziału i zbierania czynnika roboczego krążącego pomiędzy gruntowym wymiennikiem ciepła a pompą ciepła.

Czynnik doprowadzany do belki zasilającej Ø90 mm rozdzielany jest pomiędzy osiem niezależnych obiegów. Każda sekcja wyposażona jest w rotametr umożliwiający odczyt i regulację przepływu. Po przejściu przez wymiennik gruntowy czynnik powraca do drugiej belki kolektorowej, skąd kierowany jest do dalszej części instalacji.

W układzie ośmiu obiegów szczególne znaczenie ma odpowiednie zrównoważenie hydrauliczne. Poszczególne sekcje mogą różnić się długością przewodów i oporami przepływu, dlatego możliwość indywidualnej regulacji pomaga dostosować ich pracę do założeń projektowych.

Zastosowanie zaworów odcinających po stronie zasilania i powrotu umożliwia zamknięcie wybranego obiegu podczas kontroli lub prac serwisowych.

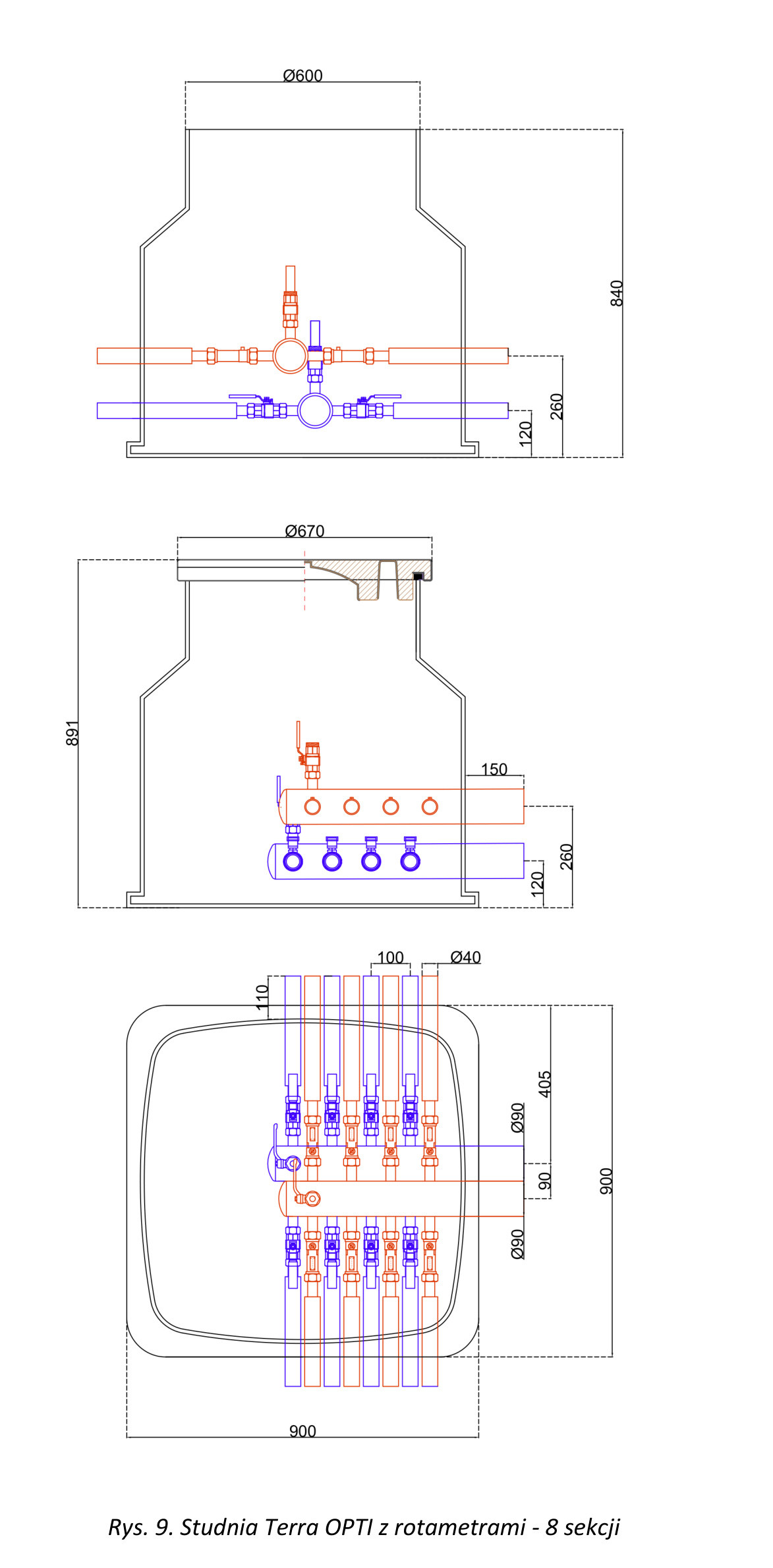

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 8-sekcyjnej

• Liczba sekcji: 8

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Średnica belek kolektorowych: Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba rotametrów: 8

• Zakres wskazań rotametrów: 8–38 l/min

• Dokładność wskazań rotametrów: ±10%

• Liczba zaworów odcinających: 16

• Zawory kulowe zintegrowane z rotametrami: 8

• Zawory odcinające mosiężne DN25 na belce powrotnej: 8

• Zawory napełniająco-odpowietrzające 1″ GZ: 2

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 8-sekcyjnej

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø90 mm, osiem mosiężnych rotametrów 8–38 l/min ze zintegrowanymi zaworami kulowymi, osiem mosiężnych zaworów odcinających DN25 na belce powrotnej oraz dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Rotametry mosiężne 8–38 l/min umożliwiają bieżącą kontrolę przepływu w ośmiu niezależnych obiegach oraz regulację parametrów hydraulicznych poszczególnych sekcji.

Zawory odcinające pozwalają niezależnie zamykać obiegi po stronie zasilania i powrotu, co ułatwia kontrolę instalacji oraz wykonywanie czynności serwisowych.

Zawory napełniająco-odpowietrzające 1″ GZ umożliwiają wykonywanie czynności związanych z napełnianiem instalacji i usuwaniem powietrza z układu dolnego źródła.

Medium robocze i regulacja przepływu w studni TERRA OPTI 8-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Zastosowane rotametry umożliwiają odczyt przepływu w zakresie 8–38 l/min. Podczas regulacji instalacji wykorzystującej wodne roztwory glikolu należy uwzględnić wpływ stężenia czynnika roboczego na wskazania urządzeń pomiarowych.

Współczynniki korekcyjne określone przez producenta:

• Roztwór glikolu o stężeniu 20–30%: 0,9

• Roztwór glikolu o stężeniu 30–40%: 0,8

Regulację przepływów należy przeprowadzać zgodnie z projektem instalacji, uwzględniając długości obiegów, opory hydrauliczne oraz charakterystykę zastosowanej pompy obiegowej.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 8-sekcyjnej

Ośmiosekcyjna studnia TERRA OPTI przeznaczona jest do rozbudowanych instalacji gruntowych pomp ciepła, w których dolne źródło składa się z ośmiu niezależnych obiegów.

Może współpracować z pionowymi sondami gruntowymi oraz poziomymi kolektorami gruntowymi, pod warunkiem zgodności średnic przyłączy i wymaganych przepływów z parametrami zastosowanego rozdzielacza.

Model znajduje zastosowanie w instalacjach większych budynków mieszkalnych, obiektów usługowych, komercyjnych oraz innych inwestycji wymagających uporządkowanego połączenia wielu sekcji wymiennika gruntowego.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 8-sekcyjnej

Studnię należy posadowić i podłączyć zgodnie z dokumentacją techniczną producenta oraz projektem dolnego źródła pompy ciepła. Podczas montażu szczególną uwagę należy zwrócić na właściwe przygotowanie podłoża, prowadzenie ośmiu par przewodów sekcyjnych oraz wykonanie szczelnych połączeń hydraulicznych.

Przed uruchomieniem instalacji należy przeprowadzić wymagane próby szczelności, napełnić układ odpowiednim medium roboczym i dokładnie odpowietrzyć wszystkie osiem obiegów.

Następnie należy wyregulować przepływy na rotametrach zgodnie z założeniami projektowymi. Podczas eksploatacji zaleca się okresową kontrolę wskazań rotametrów, stanu zaworów i szczelności dostępnych połączeń.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 8-sekcyjną?

Model 8-sekcyjny pozwala obsługiwać rozbudowany wymiennik gruntowy z jednego podziemnego punktu rozdzielczego. Zastosowanie belek kolektorowych Ø90 mm oraz ośmiu niezależnych punktów pomiarowych umożliwia kontrolę parametrów hydraulicznych poszczególnych obiegów.

Osiem rotametrów i szesnaście zaworów odcinających zapewnia możliwość indywidualnej regulacji i odizolowania sekcji podczas obsługi instalacji. Dzięki temu studnia TERRA OPTI stanowi funkcjonalne rozwiązanie dla dolnych źródeł wymagających większej liczby przyłączy i regularnej kontroli przepływu.

Zamów studnię rozdzielaczową PRAWTECH TERRA OPTI 8-sekcyjną w OMEGA-PLAST.
