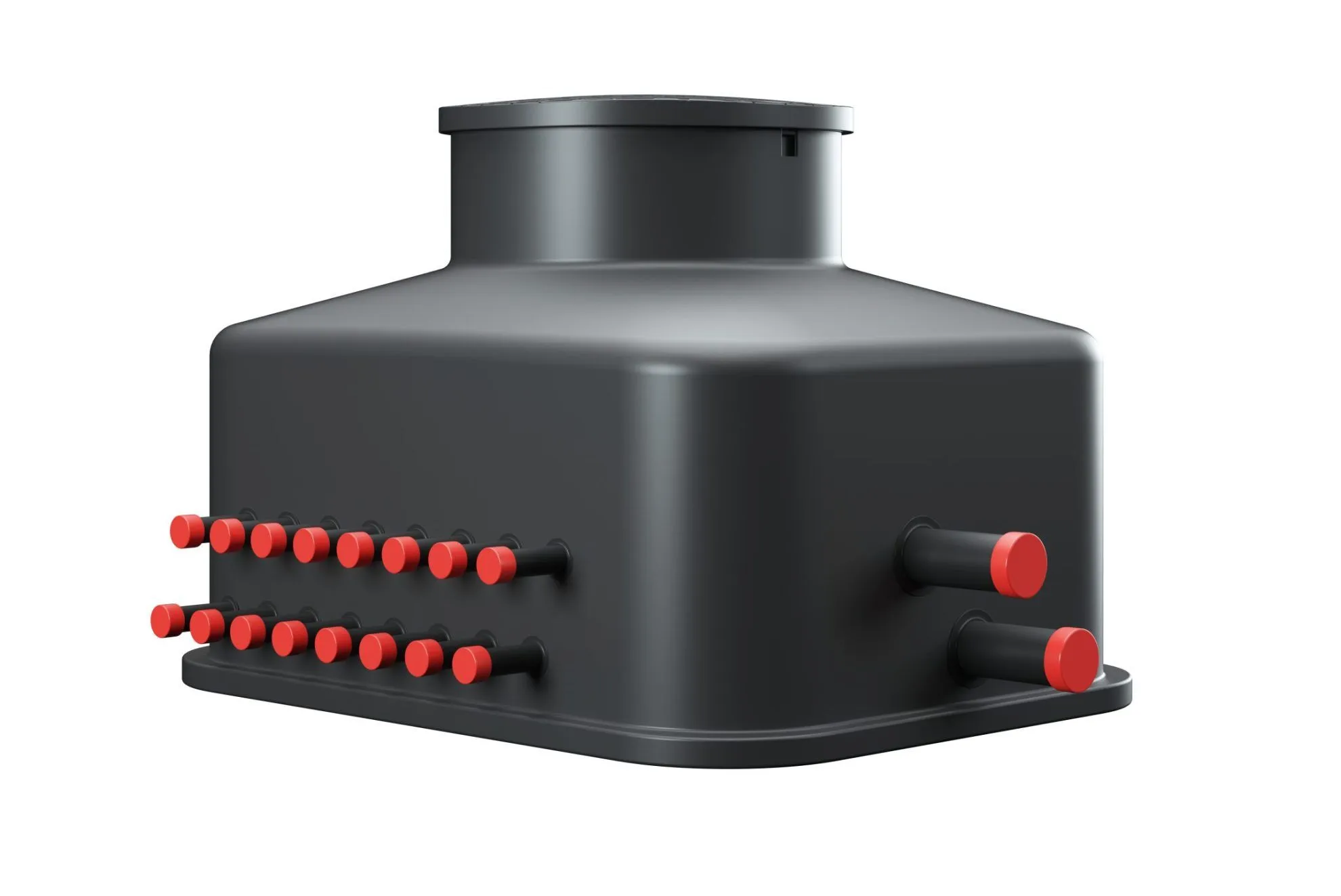

Studnia rozdzielaczowa z rotametrami 9-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z rotametrami 9-sekcyjna PRAWTECH TERRA OPTI PLUS

Studnia rozdzielaczowa PRAWTECH TERRA OPTI PLUS 9-sekcyjna służy do połączenia dziewięciu obiegów dolnego źródła gruntowej pompy ciepła. Zastosowane rotametry umożliwiają indywidualną regulację przepływu, a dodatkowe główne zawory DN80 pozwalają odciąć cały rozdzielacz od instalacji.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 9-sekcyjnej

• 9 niezależnych obiegów – regulacja i odcinanie każdej sekcji

• Rotametry 8–38 l/min – kontrola natężenia przepływu

• 2 główne zawory DN80 – całkowite odcięcie rozdzielacza

• Belki PE100RC Ø90 mm – konstrukcja do instalacji dolnego źródła

• Właz rewizyjny Ø600 mm – dostęp do armatury podczas serwisowania

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 9-sekcyjnej

Czynnik roboczy przepływa przez dwie belki kolektorowe Ø90 mm, które rozdzielają go pomiędzy dziewięć sond gruntowych lub pętli kolektora poziomego i zbierają z nich przepływ powrotny. Rotametry umożliwiają ustawienie przepływu w każdej sekcji, zawory sekcyjne pozwalają odcinać pojedyncze obiegi, a dwa zawory DN80 służą do zamykania przepływu na przewodach głównych.

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 9-sekcyjnej

• Liczba sekcji: 9

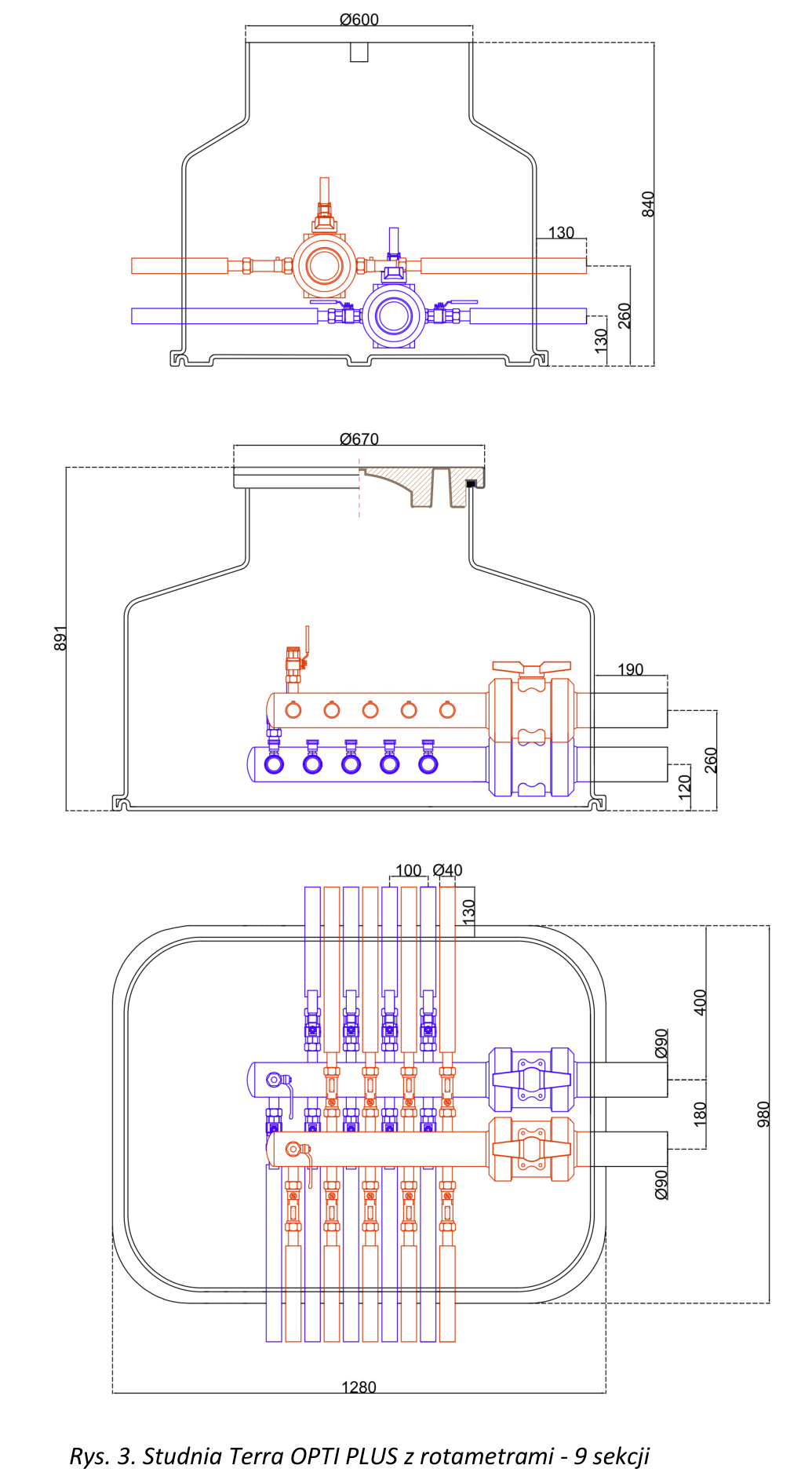

• Wymiary (dł. × szer. × wys.): 1280 × 980 × 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek: PE100RC

• Liczba i średnica belek: 2 × Ø90 mm

• Średnica odejść: Ø40 mm

• Rozstaw sekcji: 100 mm

• Liczba rotametrów: 9

• Zakres rotametrów: 8–38 l/min

• Liczba zaworów sekcyjnych: 18

• Liczba głównych zaworów DN80: 2

• Liczba zaworów napełniająco-odpowietrzających: 2

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 9-sekcyjnej

• 9 mosiężnych rotametrów typu B – pomiar i regulacja przepływu 8–38 l/min, ze zintegrowanymi zaworami kulowymi

• 9 mosiężnych zaworów DN25 – odcinanie obiegów na drugiej belce

• 2 główne zawory kulowe DN80 – odcięcie przepływu przez rozdzielacz

• 2 mosiężne zawory 1″ GZ – napełnianie i odpowietrzanie instalacji

• Komora z pokrywą rewizyjną – ochrona i dostęp do rozdzielacza

Medium robocze i regulacja przepływu w studni TERRA OPTI PLUS 9-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Dla wodnych roztworów glikolu należy uwzględnić współczynniki korekcyjne wskazań rotametrów:

• Stężenie 20–30%: współczynnik 0,9

• Stężenie 30–40%: współczynnik 0,8

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 9-sekcyjnej

Studnia przeznaczona jest do instalacji z dziewięcioma sondami pionowymi lub pętlami kolektora poziomego. Sprawdza się w systemach dolnego źródła wymagających indywidualnej regulacji przepływu oraz możliwości odcięcia całego rozdzielacza.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 9-sekcyjnej

Montaż należy wykonać zgodnie z dokumentacją producenta i projektem instalacji. Przed uruchomieniem wymagane jest sprawdzenie szczelności, wypłukanie i odpowietrzenie obiegów oraz ustawienie przepływów na rotametrach. Producent zaleca stosowanie kompensatorów typu U lub Z na przewodach dobiegowych.

Wyposażenie opcjonalne studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 9-sekcyjnej

• Pokrywa izolowana – ograniczenie wymiany ciepła z otoczeniem

• Zamki zabezpieczające – ochrona przed nieuprawnionym dostępem

• Włazy żeliwne A15, B125 lub D400 – dostosowanie do obciążeń nawierzchni

• Pierścień odciążający – przenoszenie obciążeń z włazu

• Nadstawka monolityczna 75 cm – zwiększenie głębokości posadowienia

• Nadstawka teleskopowa 50–100 cm – dopasowanie do poziomu terenu

• Belki Ø110 mm – alternatywna konfiguracja hydrauliczna na zamówienie

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI PLUS 9-sekcyjną?

Model TERRA OPTI PLUS łączy kontrolę przepływu w dziewięciu obiegach z możliwością ich niezależnego odcinania oraz zamknięcia przewodów głównych. To rozwiązanie ułatwiające regulację, diagnostykę i serwisowanie dolnego źródła gruntowej pompy ciepła.

Zamów studnię rozdzielaczową PRAWTECH TERRA OPTI PLUS 9-sekcyjną z rotametrami w OMEGA-PLAST.
