Studnia rozdzielaczowa z rotametrami 9-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z rotametrami 9-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa PRAWTECH TERRA OPTI 9-sekcyjna to podziemny system rozdziału czynnika roboczego przeznaczony do instalacji gruntowych pomp ciepła wykorzystujących dziewięć niezależnych obiegów dolnego źródła. Pozwala skoncentrować połączenia hydrauliczne w jednym punkcie, zapewniając dostęp do elementów odpowiedzialnych za kontrolę przepływu, regulację i odcinanie poszczególnych sekcji.

W instalacjach obejmujących większą liczbę sond gruntowych szczególnego znaczenia nabiera możliwość indywidualnego ustawienia przepływu w każdym obiegu. Dlatego model 9-sekcyjny wyposażono w 9 mosiężnych rotametrów o zakresie wskazań 8–38 l/min oraz 18 zaworów odcinających, umożliwiających kontrolę parametrów hydraulicznych i niezależną obsługę poszczególnych sekcji.

Układ rozdzielczy opiera się na dwóch belkach kolektorowych wykonanych z polietylenu PE100RC o średnicy Ø90 mm. Odejścia sekcyjne Ø40 mm umożliwiają podłączenie dziewięciu obiegów wymiennika gruntowego, a podziemna konstrukcja z włazem rewizyjnym zapewnia dostęp do armatury bez konieczności umieszczania rozdzielacza wewnątrz budynku.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 9-sekcyjnej

• Dziewięć niezależnych sekcji dolnego źródła – połączenie rozbudowanego wymiennika gruntowego w jednym punkcie rozdzielczym

• Indywidualna kontrola przepływu – dziewięć mosiężnych rotametrów umożliwia odczyt przepływu w każdym obiegu

• Możliwość odizolowania wybranej sekcji – osiemnaście zaworów odcinających ułatwia obsługę i prace serwisowe

• Belki kolektorowe Ø90 mm – rozwiązanie dostosowane do instalacji z większą liczbą obiegów

• Równoważenie hydrauliczne – możliwość regulacji przepływów z uwzględnieniem różnic w oporach poszczególnych sekcji

• Konstrukcja z PE100RC – materiał stosowany w instalacjach rurowych dolnego źródła

• Podziemne umiejscowienie rozdzielacza – ograniczenie zapotrzebowania na przestrzeń techniczną w budynku

• Dostęp przez właz rewizyjny – możliwość kontroli armatury po zakończeniu montażu instalacji

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 9-sekcyjnej

Studnia TERRA OPTI łączy dziewięć obiegów gruntowego wymiennika ciepła z przewodami głównymi instalacji dolnego źródła.

Czynnik roboczy dopływający do belki zasilającej Ø90 mm rozdzielany jest pomiędzy dziewięć odejść Ø40 mm. Każdy obieg posiada rotametr umożliwiający obserwację i regulację przepływu. Po przejściu przez wymiennik gruntowy czynnik powraca do belki powrotnej, skąd kierowany jest do instalacji pompy ciepła.

W układzie dziewięciu obiegów różnice długości przewodów i oporów hydraulicznych mogą powodować nierównomierny rozdział czynnika. Regulacja na rotametrach umożliwia dostosowanie przepływów do wartości przewidzianych w projekcie, a zawory odcinające pozwalają zamknąć wybraną sekcję podczas czynności kontrolnych lub serwisowych.

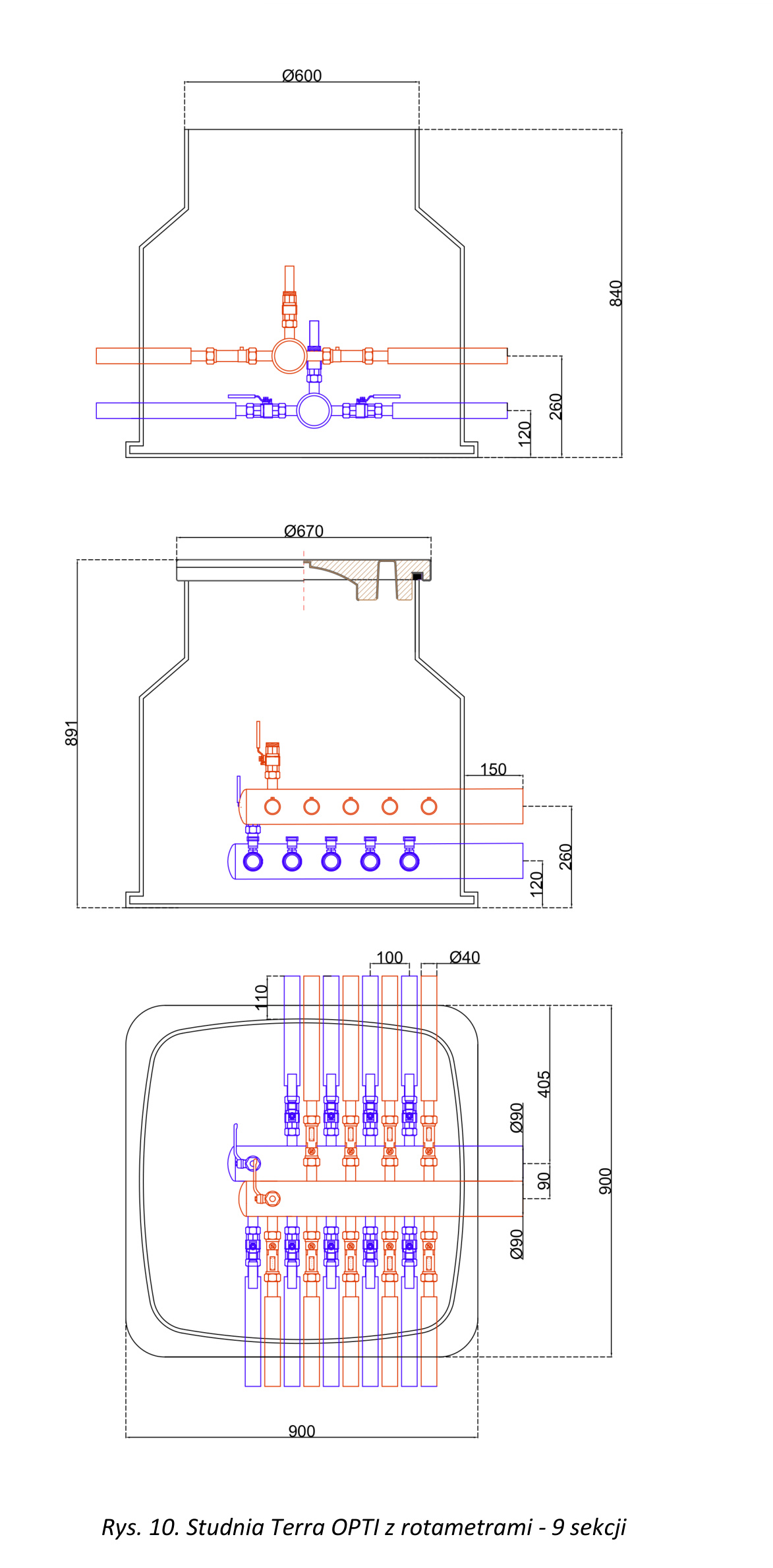

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 9-sekcyjnej

• Liczba sekcji: 9

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Średnica belek kolektorowych: Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba rotametrów: 9

• Zakres wskazań rotametrów: 8–38 l/min

• Dokładność wskazań rotametrów: ±10%

• Liczba zaworów odcinających: 18

• Zawory kulowe zintegrowane z rotametrami: 9

• Zawory odcinające mosiężne DN25 na belce powrotnej: 9

• Zawory napełniająco-odpowietrzające 1″ GZ: 2

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 9-sekcyjnej

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø90 mm, dziewięć mosiężnych rotametrów 8–38 l/min ze zintegrowanymi zaworami kulowymi, dziewięć mosiężnych zaworów odcinających DN25 na belce powrotnej oraz dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Rotametry mosiężne 8–38 l/min umożliwiają odczyt przepływu w dziewięciu obiegach dolnego źródła i regulację poszczególnych sekcji.

Zawory odcinające pozwalają niezależnie zamykać obiegi po stronie zasilania i powrotu, ułatwiając kontrolę instalacji oraz wykonywanie prac serwisowych.

Zawory napełniająco-odpowietrzające 1″ GZ służą do obsługi instalacji podczas jej napełniania i odpowietrzania.

Medium robocze i regulacja przepływu w studni TERRA OPTI 9-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rotametry umożliwiają odczyt przepływu w zakresie 8–38 l/min. W przypadku instalacji wykorzystujących wodne roztwory glikolu należy uwzględnić wpływ stężenia czynnika na wskazania urządzeń pomiarowych.

Współczynniki korekcyjne podane przez producenta:

• Roztwór glikolu o stężeniu 20–30%: 0,9

• Roztwór glikolu o stężeniu 30–40%: 0,8

Regulację dziewięciu obiegów należy przeprowadzać na podstawie projektu dolnego źródła, uwzględniając wymagane przepływy, długości przewodów oraz opory hydrauliczne instalacji.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 9-sekcyjnej

Studnia TERRA OPTI 9-sekcyjna przeznaczona jest do rozbudowanych instalacji gruntowych pomp ciepła, w których konieczne jest połączenie dziewięciu niezależnych obiegów wymiennika gruntowego.

Może współpracować z pionowymi sondami gruntowymi oraz poziomymi kolektorami gruntowymi, pod warunkiem zgodności parametrów hydraulicznych instalacji z zastosowanym układem rozdzielczym.

Model znajduje zastosowanie w większych budynkach mieszkalnych, obiektach usługowych, komercyjnych oraz innych inwestycjach wymagających centralnego rozdziału czynnika roboczego pomiędzy dziewięć sekcji dolnego źródła.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 9-sekcyjnej

Studnię należy posadowić i podłączyć zgodnie z dokumentacją techniczną producenta oraz projektem instalacji dolnego źródła. Podczas montażu należy zapewnić odpowiednie przygotowanie podłoża, prawidłowe prowadzenie przewodów oraz szczelność połączeń hydraulicznych.

Przed uruchomieniem instalacji konieczne jest przeprowadzenie wymaganych prób szczelności, napełnienie układu właściwym medium roboczym i dokładne odpowietrzenie wszystkich dziewięciu obiegów.

Następnie należy ustawić przepływy na rotametrach zgodnie z wymaganiami projektu. W trakcie eksploatacji zaleca się okresową kontrolę wskazań rotametrów, działania zaworów i szczelności dostępnych połączeń.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 9-sekcyjną?

W instalacji z dziewięcioma obiegami dolnego źródła istotna jest możliwość kontroli każdej sekcji bez konieczności stosowania kilku oddzielnych punktów rozdziału. PRAWTECH TERRA OPTI umożliwia skupienie połączeń hydraulicznych i armatury regulacyjnej w jednej podziemnej studni.

Dziewięć rotametrów i osiemnaście zaworów odcinających pozwala indywidualnie regulować przepływy oraz odizolować wybrane obiegi podczas prac serwisowych. Belki kolektorowe Ø90 mm zapewniają konstrukcję dostosowaną do rozbudowanego układu dolnego źródła.
