Studnia rozdzielaczowa z rotametrami 6-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z rotametrami 6-sekcyjna PRAWTECH TERRA OPTI

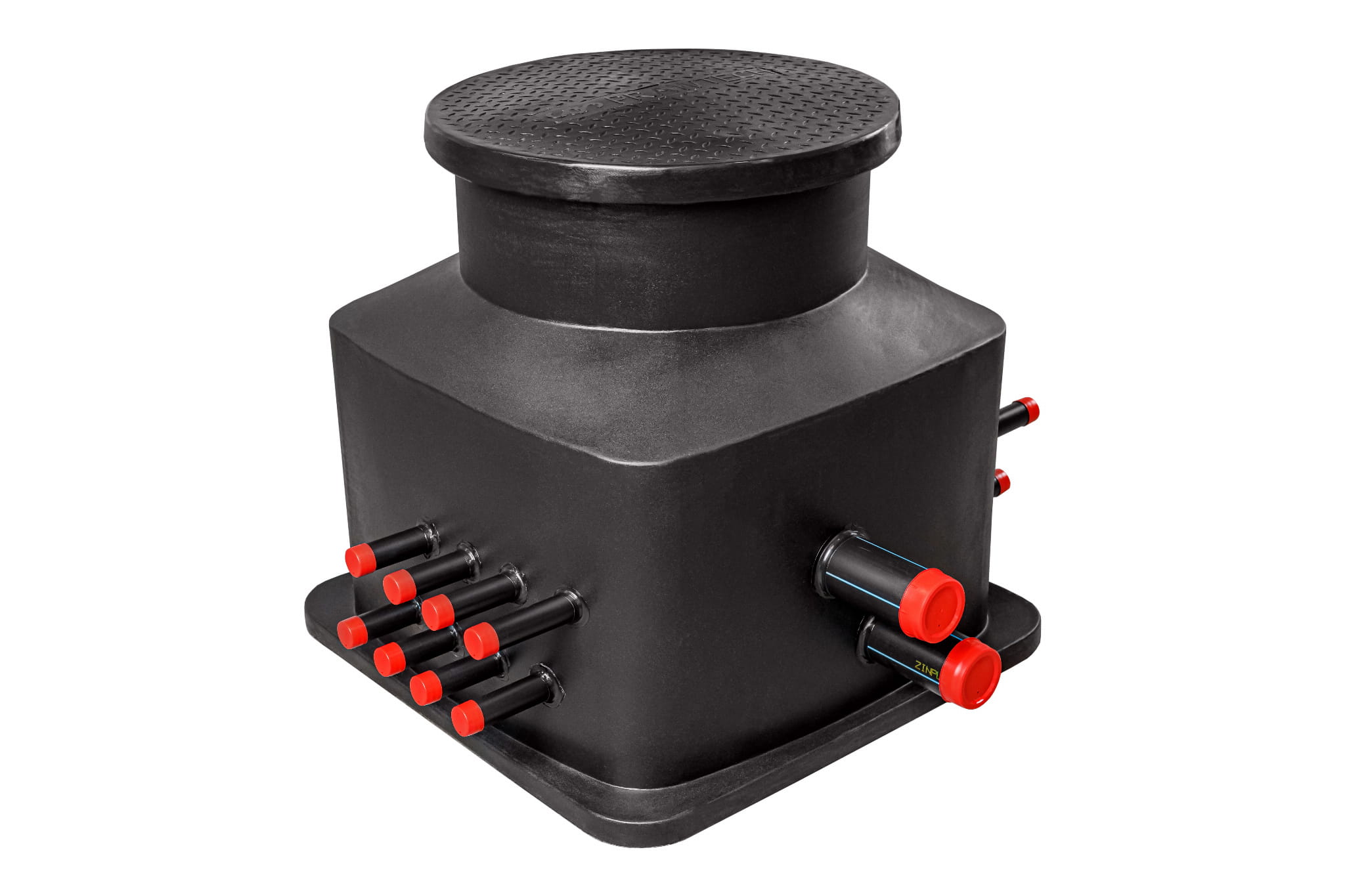

Studnia rozdzielaczowa PRAWTECH TERRA OPTI 6-sekcyjna to rozwiązanie przeznaczone do instalacji dolnego źródła gruntowych pomp ciepła, w których konieczne jest połączenie sześciu niezależnych obiegów wymiennika gruntowego. Umożliwia centralne zarządzanie przepływem czynnika roboczego, równoważenie hydrauliczne instalacji oraz wygodną obsługę poszczególnych sekcji.

Model wyposażono w 6 mosiężnych rotametrów o zakresie wskazań 8–38 l/min oraz 12 zaworów odcinających, co pozwala na niezależną kontrolę i regulację każdego obiegu. Rozdzielacz wykorzystuje dwie belki kolektorowe PE100RC o średnicy Ø63 mm oraz odejścia sekcyjne Ø40 mm.

Wersja 6-sekcyjna stanowi najbardziej rozbudowaną konfigurację TERRA OPTI z belkami Ø63 mm. Pomimo zwiększonej liczby przyłączy zachowuje wymiary zewnętrzne 900 × 900 mm i wysokość całkowitą 891 mm, umożliwiając podziemne umieszczenie rozdzielacza z dostępem przez właz rewizyjny.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 6-sekcyjnej

• Obsługa sześciu niezależnych obiegów – połączenie sześciu sekcji dolnego źródła w jednym podziemnym punkcie

• Kontrola przepływu w każdej sekcji – sześć rotametrów mosiężnych umożliwia indywidualny odczyt przepływu

• Niezależne odcinanie obiegów – dwanaście zaworów odcinających pozwala na obsługę wybranych sekcji

• Równoważenie hydrauliczne dolnego źródła – możliwość dostosowania przepływów do wymagań projektowych instalacji

• Belki kolektorowe PE100RC Ø63 mm – konstrukcja przeznaczona do rozdziału czynnika w instalacjach gruntowych

• Sześć odejść sekcyjnych Ø40 mm – możliwość podłączenia sześciu obiegów wymiennika gruntowego

• Podziemna zabudowa – rozdzielacz nie zajmuje miejsca w pomieszczeniu technicznym

• Dostęp przez właz rewizyjny – możliwość kontroli, regulacji i prac serwisowych po zakończeniu montażu

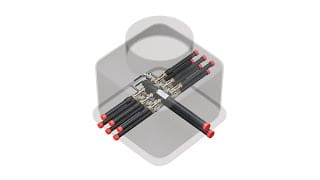

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 6-sekcyjnej

Studnia TERRA OPTI stanowi punkt rozdziału i zbierania czynnika roboczego krążącego pomiędzy gruntowym wymiennikiem ciepła a instalacją pompy ciepła.

Czynnik doprowadzany do belki zasilającej zostaje rozdzielony pomiędzy sześć niezależnych obiegów. Każda sekcja wyposażona jest w rotametr umożliwiający obserwację i regulację przepływu. Po przepłynięciu przez wymiennik gruntowy czynnik powraca do belki powrotnej, a następnie kierowany jest do dalszej części instalacji.

Indywidualna regulacja sześciu obiegów umożliwia dostosowanie przepływów do różnic w długości przewodów i oporach hydraulicznych. Zawory odcinające pozwalają wyłączyć wybraną sekcję podczas czynności kontrolnych lub serwisowych.

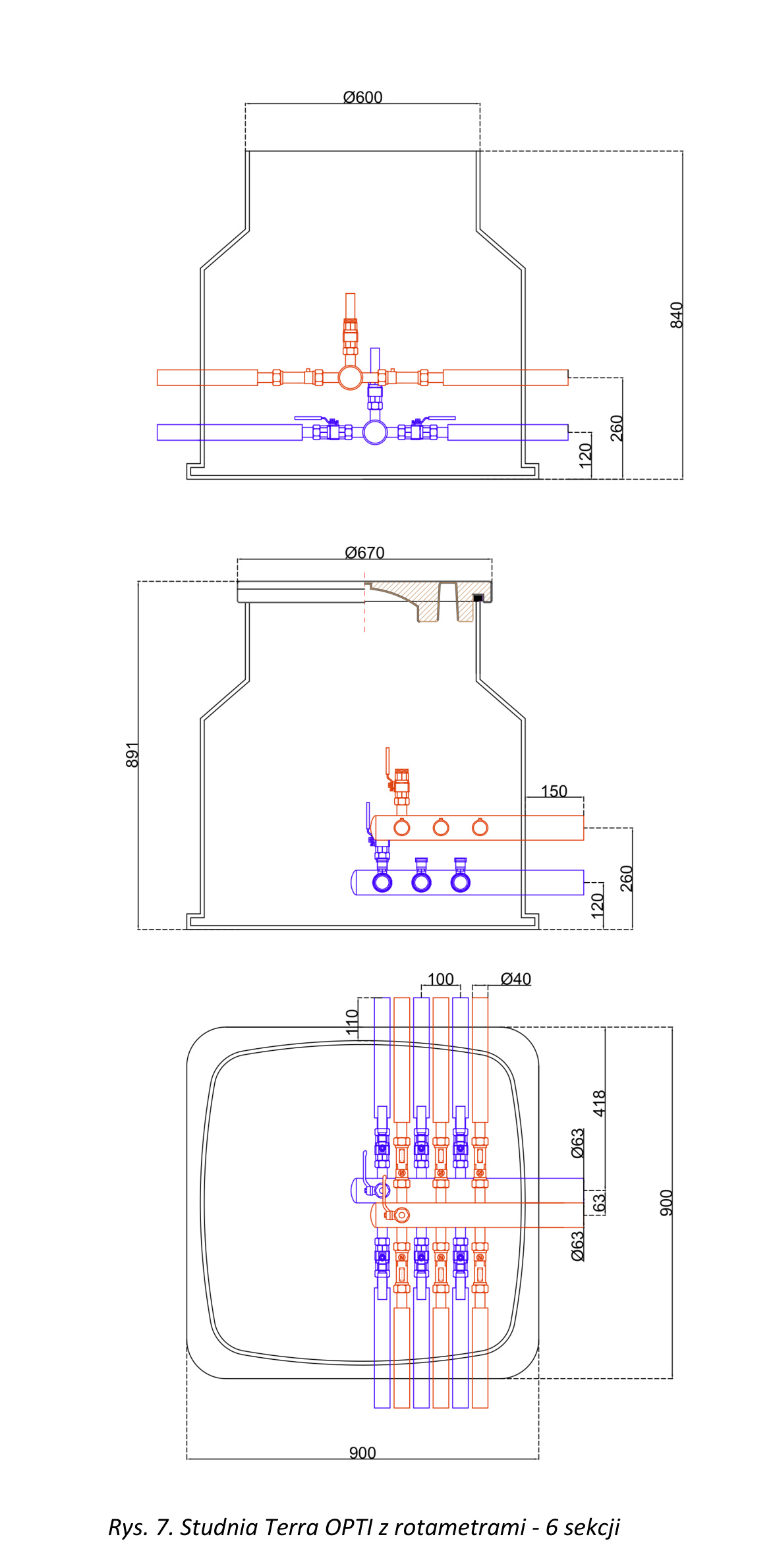

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 6-sekcyjnej

• Liczba sekcji: 6

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Średnica belek kolektorowych: Ø63 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba rotametrów: 6

• Zakres wskazań rotametrów: 8–38 l/min

• Dokładność wskazań rotametrów: ±10%

• Liczba zaworów odcinających: 12

• Zawory kulowe zintegrowane z rotametrami: 6

• Zawory odcinające mosiężne DN25 na belce powrotnej: 6

• Zawory napełniająco-odpowietrzające 1″ GZ: 2

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 6-sekcyjnej

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø63 mm, sześć mosiężnych rotametrów 8–38 l/min ze zintegrowanymi zaworami kulowymi, sześć mosiężnych zaworów odcinających DN25 na belce powrotnej oraz dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Rotametry mosiężne 8–38 l/min umożliwiają odczyt przepływu czynnika roboczego w sześciu niezależnych obiegach oraz jego regulację zgodnie z wymaganiami hydraulicznymi instalacji.

Zawory odcinające umożliwiają niezależne zamykanie poszczególnych sekcji po stronie zasilania i powrotu, co ułatwia obsługę instalacji i wykonywanie czynności serwisowych.

Zawory napełniająco-odpowietrzające 1″ GZ służą do napełniania instalacji i usuwania powietrza z układu dolnego źródła.

Medium robocze i regulacja przepływu w studni TERRA OPTI 6-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rotametry umożliwiają kontrolę przepływu w zakresie 8–38 l/min. Podczas regulacji instalacji wykorzystującej roztwory glikolu należy uwzględnić wpływ stężenia czynnika na wskazania urządzeń pomiarowych.

Współczynniki korekcyjne podane przez producenta:

• Roztwór glikolu o stężeniu 20–30%: 0,9

• Roztwór glikolu o stężeniu 30–40%: 0,8

Właściwe przepływy w poszczególnych obiegach powinny wynikać z projektu dolnego źródła oraz charakterystyki hydraulicznej całej instalacji.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 6-sekcyjnej

Sześciosekcyjna studnia TERRA OPTI przeznaczona jest do instalacji gruntowych pomp ciepła wymagających połączenia sześciu obiegów dolnego źródła.

Może współpracować z pionowymi sondami gruntowymi oraz poziomymi kolektorami gruntowymi, pod warunkiem odpowiedniego doboru średnic przewodów, przepływów i pozostałych parametrów hydraulicznych.

Model znajduje zastosowanie w instalacjach budynków mieszkalnych, usługowych oraz innych obiektów, w których dolne źródło składa się z sześciu niezależnych sekcji wymagających indywidualnej regulacji.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 6-sekcyjnej

Studnię należy posadowić i podłączyć zgodnie z dokumentacją techniczną producenta oraz projektem instalacji dolnego źródła. Podczas montażu należy zapewnić właściwe przygotowanie podłoża, odpowiednie prowadzenie przewodów i szczelność wszystkich połączeń hydraulicznych.

Przed uruchomieniem instalacji konieczne jest przeprowadzenie wymaganych prób szczelności, napełnienie układu odpowiednim medium roboczym oraz dokładne odpowietrzenie wszystkich sześciu obiegów.

Po uruchomieniu należy wyregulować przepływy na rotametrach zgodnie z wymaganiami projektu. W trakcie eksploatacji zaleca się okresową kontrolę wskazań rotametrów, stanu armatury oraz szczelności dostępnych połączeń.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 6-sekcyjną?

Model 6-sekcyjny umożliwia obsługę sześciu obiegów dolnego źródła w jednej studni, bez konieczności stosowania kilku oddzielnych punktów rozdziału. To rozwiązanie dla instalacji, w których istotna jest możliwość niezależnego równoważenia hydraulicznego większej liczby sekcji.

Sześć rotametrów i dwanaście zaworów odcinających zapewnia kontrolę przepływu i możliwość odizolowania wybranych obiegów. Konstrukcja podziemna pozwala zachować dostęp do rozdzielacza, jednocześnie ograniczając zajmowaną przestrzeń techniczną w budynku.

Zamów studnię rozdzielaczową PRAWTECH TERRA OPTI 6-sekcyjną w OMEGA-PLAST.
