Studnia rozdzielaczowa z zaworami 2-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z zaworami 2-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa z zaworami 2-sekcyjna PRAWTECH TERRA OPTI to podziemny element instalacji dolnego źródła gruntowej pompy ciepła, przeznaczony do połączenia dwóch niezależnych obiegów wymiennika gruntowego. Umożliwia uporządkowany rozdział i odbiór czynnika roboczego oraz indywidualne odcinanie każdej sekcji za pomocą mosiężnych zaworów kulowych.

Model 2-sekcyjny sprawdza się w instalacjach wykorzystujących dwie pionowe sondy gruntowe lub dwa obiegi kolektora poziomego. Dzięki umieszczeniu rozdzielacza w podziemnej komorze możliwe jest ograniczenie liczby przewodów prowadzonych do budynku i zgromadzenie armatury w jednym, łatwo dostępnym miejscu.

Konstrukcja opiera się na dwóch belkach kolektorowych PE100RC Ø63 mm z odejściami Ø40 mm, zapewniających połączenie przewodów zasilających i powrotnych. Zastosowanie mosiężnych zaworów odcinających umożliwia niezależną obsługę obiegów podczas uruchamiania, kontroli szczelności i prac serwisowych.

Studnia TERRA OPTI w wersji z zaworami stanowi rozwiązanie dla instalacji, w których nie jest wymagany bezpośredni odczyt natężenia przepływu za pomocą rotametrów, a priorytetem jest funkcjonalny rozdział czynnika roboczego oraz możliwość odcinania poszczególnych sekcji.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 2-sekcyjnej z zaworami

• Obsługa dwóch niezależnych obiegów dolnego źródła – połączenie sond gruntowych lub pętli kolektora poziomego w jednym punkcie rozdzielczym

• Mosiężne zawory kulowe – możliwość niezależnego odcinania każdej sekcji po stronie zasilania i powrotu

• Belki kolektorowe PE100RC Ø63 mm – konstrukcja dostosowana do dwusekcyjnego układu rozdzielczego

• Odejścia sekcyjne Ø40 mm – możliwość podłączenia przewodów wymiennika gruntowego

• Centralizacja połączeń hydraulicznych – uporządkowane rozmieszczenie armatury w jednej podziemnej komorze

• Ułatwiona diagnostyka instalacji – możliwość odizolowania wybranego obiegu podczas czynności kontrolnych

• Podziemna zabudowa – ograniczenie zapotrzebowania na przestrzeń techniczną wewnątrz budynku

• Dostęp przez właz rewizyjny Ø600 mm – możliwość kontroli i obsługi zaworów po zakończeniu montażu

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 2-sekcyjnej z zaworami

Studnia TERRA OPTI stanowi punkt połączenia dwóch obiegów gruntowego wymiennika ciepła z przewodami głównymi instalacji dolnego źródła.

Czynnik roboczy doprowadzany do belki rozdzielczej PE100RC Ø63 mm kierowany jest do dwóch odejść Ø40 mm, połączonych z sondami pionowymi lub pętlami kolektora poziomego.

Po przepłynięciu przez wymiennik gruntowy czynnik powraca do drugiej belki kolektorowej, skąd kierowany jest do instalacji gruntowej pompy ciepła.

Każda sekcja posiada mosiężne zawory kulowe umożliwiające odcięcie obiegu po stronie zasilania i powrotu. Rozwiązanie to pozwala na wykonywanie czynności diagnostycznych i serwisowych w obrębie wybranego obiegu bez konieczności demontażu całego rozdzielacza.

W przeciwieństwie do wariantów wyposażonych w rotametry wersja z zaworami nie zapewnia bezpośredniego odczytu natężenia przepływu. Kontrola i równoważenie hydrauliczne instalacji wymagają zastosowania odpowiednich metod pomiarowych oraz uwzględnienia parametrów projektowych dolnego źródła.

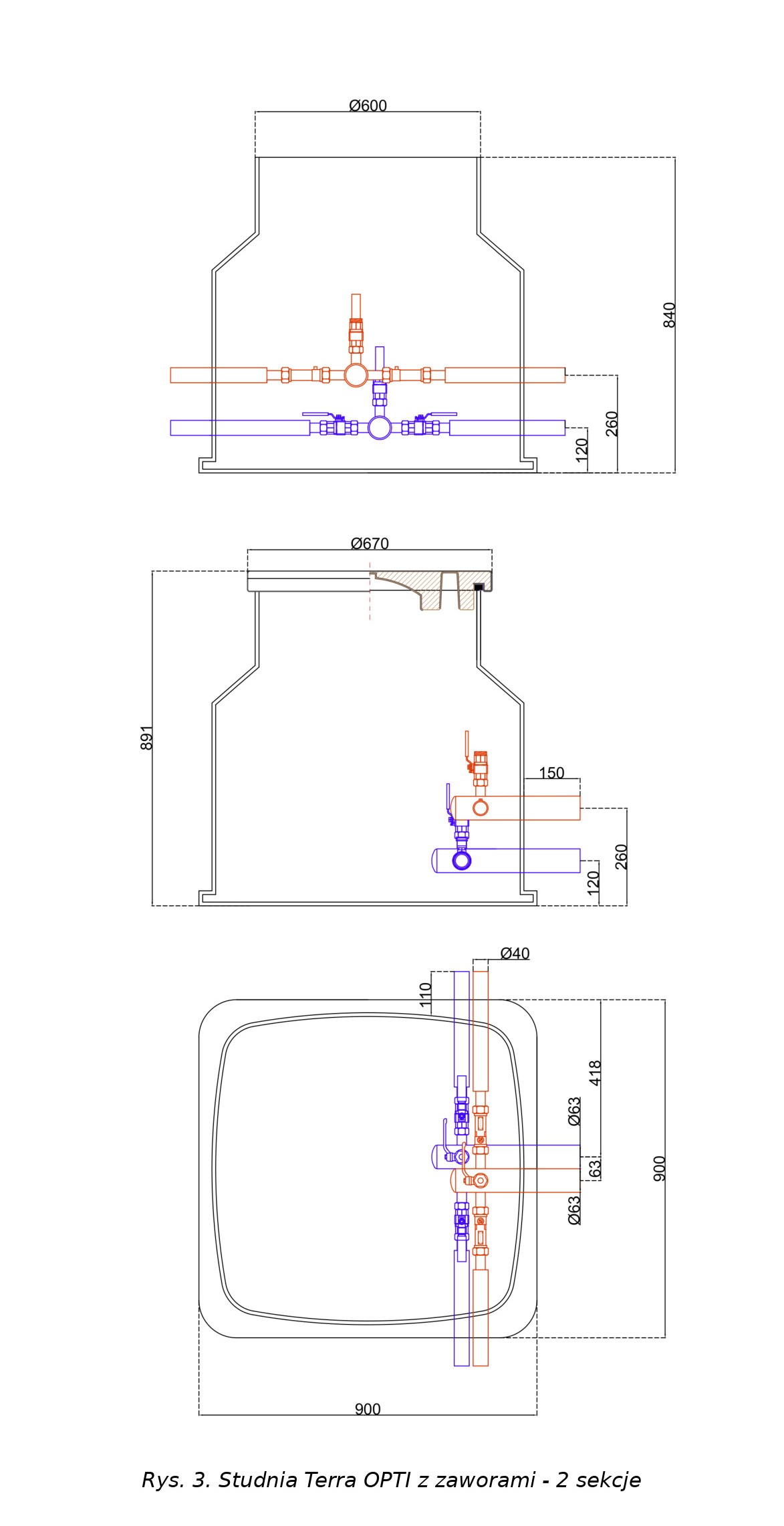

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 2-sekcyjnej z zaworami

• Liczba sekcji: 2

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Liczba belek kolektorowych: 2

• Średnica belek kolektorowych: Ø63 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 110 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba mosiężnych zaworów odcinających sekcje: 4

• Rodzaj zaworów sekcyjnych: mosiężne zawory kulowe

• Liczba zaworów napełniająco-odpowietrzających 1″ GZ: 2

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 2-sekcyjnej z zaworami

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø63 mm z odejściami Ø40 mm, cztery mosiężne zawory kulowe do niezależnego odcinania dwóch obiegów oraz dwa zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Mosiężne zawory kulowe umożliwiają zamknięcie każdej sekcji po stronie zasilania i powrotu, ułatwiając obsługę oraz prowadzenie prac serwisowych.

Zawory napełniająco-odpowietrzające 1″ GZ służą do wykonywania czynności związanych z napełnianiem i odpowietrzaniem instalacji dolnego źródła.

Belki kolektorowe PE100RC Ø63 mm zapewniają połączenie dwóch obiegów wymiennika gruntowego z przewodami głównymi instalacji.

Wersja z zaworami nie jest wyposażona w rotametry, dlatego nie umożliwia bezpośredniego odczytu przepływu w poszczególnych sekcjach.

Medium robocze w studni rozdzielaczowej TERRA OPTI 2-sekcyjnej z zaworami

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rodzaj i stężenie czynnika roboczego należy dobrać zgodnie z projektem instalacji, wymaganiami pompy ciepła oraz przewidywanymi warunkami eksploatacji dolnego źródła.

Podczas napełniania układu należy zapewnić prawidłowe odpowietrzenie obu obiegów oraz sprawdzić szczelność wszystkich połączeń hydraulicznych.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 2-sekcyjnej z zaworami

Studnia przeznaczona jest do instalacji gruntowych pomp ciepła, w których dolne źródło składa się z dwóch niezależnych obiegów.

Może być stosowana między innymi w:

• Instalacjach z dwiema pionowymi sondami gruntowymi

• Systemach wykorzystujących dwa obiegi poziomego kolektora gruntowego

• Instalacjach dolnego źródła w budynkach jednorodzinnych

• Niewielkich obiektach usługowych wyposażonych w gruntowe pompy ciepła

• Układach wymagających niezależnego odcinania dwóch obiegów wymiennika gruntowego

• Instalacjach, w których pomiar przepływu realizowany jest poza studnią rozdzielaczową

Dobór studni powinien uwzględniać liczbę obiegów, średnice przewodów, wymagane natężenie przepływu oraz opory hydrauliczne instalacji.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 2-sekcyjnej z zaworami

Studnię należy montować zgodnie z dokumentacją techniczną producenta oraz projektem instalacji dolnego źródła. Miejsce posadowienia powinno zapewniać stabilne podparcie konstrukcji, prawidłowe prowadzenie przewodów oraz dostęp do włazu rewizyjnego.

Podczas podłączania dwóch obiegów należy zachować właściwe przyporządkowanie przewodów zasilających i powrotnych. Połączenia hydrauliczne powinny zostać wykonane zgodnie z wymaganiami zastosowanego systemu rurowego.

Przed uruchomieniem instalacji należy przeprowadzić wymagane próby szczelności, napełnić układ odpowiednim medium roboczym oraz dokładnie odpowietrzyć oba obiegi.

Po uruchomieniu należy sprawdzić prawidłowość działania zaworów odcinających oraz parametry pracy całego układu dolnego źródła.

Podczas eksploatacji zaleca się okresową kontrolę szczelności połączeń, stanu armatury oraz dostępności włazu rewizyjnego.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 2-sekcyjną z zaworami?

PRAWTECH TERRA OPTI 2-sekcyjna pozwala uporządkować połączenia dwóch obiegów dolnego źródła w jednej podziemnej komorze. Dzięki temu armatura rozdzielcza pozostaje dostępna do kontroli i serwisowania, a instalacja nie wymaga umieszczania rozdzielacza wewnątrz budynku.

Cztery mosiężne zawory kulowe umożliwiają niezależne odcinanie dwóch sekcji, natomiast belki kolektorowe PE100RC Ø63 mm z odejściami Ø40 mm tworzą funkcjonalny układ połączeń hydraulicznych.

To rozwiązanie dla inwestorów i instalatorów poszukujących studni rozdzielaczowej do niewielkiej instalacji gruntowej pompy ciepła, w której najważniejsze są prostota obsługi, niezależne odcinanie obiegów oraz wygodny dostęp do armatury.

Zamów studnię rozdzielaczową z zaworami PRAWTECH TERRA OPTI 2-sekcyjną w OMEGA-PLAST.
