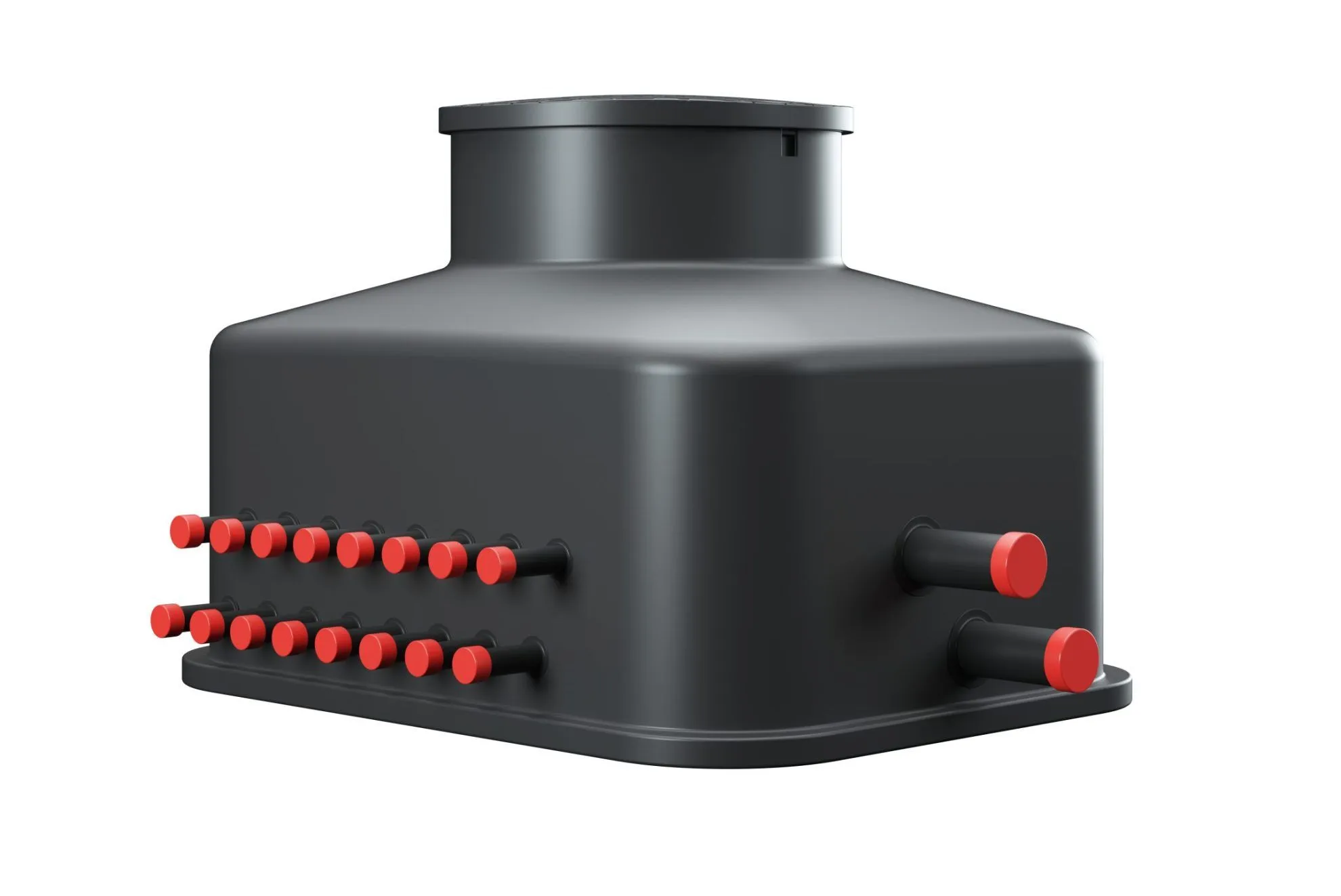

Studnia rozdzielaczowa z rotametrami 14-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z rotametrami 14-sekcyjna PRAWTECH TERRA OPTI PLUS

Studnia rozdzielaczowa PRAWTECH TERRA OPTI PLUS 14-sekcyjna została zaprojektowana do rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła. Pozwala połączyć czternaście obiegów w jednym punkcie, kontrolować ich przepływy oraz odcinać poszczególne sekcje podczas prac serwisowych.

Model wyposażono w 14 mosiężnych rotametrów 8–38 l/min oraz dwa główne zawory DN80, umożliwiające całkowite odcięcie rozdzielacza od instalacji.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 14-sekcyjnej

• 14 niezależnych obiegów – obsługa rozbudowanego dolnego źródła

• Rotametry 8–38 l/min – indywidualna regulacja i kontrola przepływu

• 2 główne zawory DN80 – możliwość odcięcia całego rozdzielacza

• Belki PE100RC Ø90 mm – trwała konstrukcja układu hydraulicznego

• Odejścia Ø40 mm – podłączenie przewodów obiegów gruntowych

• Podziemna komora – ochrona rozdzielacza i dostęp do armatury

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 14-sekcyjnej

Dwie belki kolektorowe Ø90 mm rozdzielają czynnik roboczy pomiędzy czternaście sond pionowych lub pętli kolektora poziomego oraz odbierają przepływ powrotny.

Rotametry umożliwiają równoważenie hydrauliczne instalacji, a zawory sekcyjne pozwalają odcinać wybrane obiegi. Dodatkowe zawory DN80 na przewodach głównych umożliwiają zamknięcie przepływu przez cały rozdzielacz.

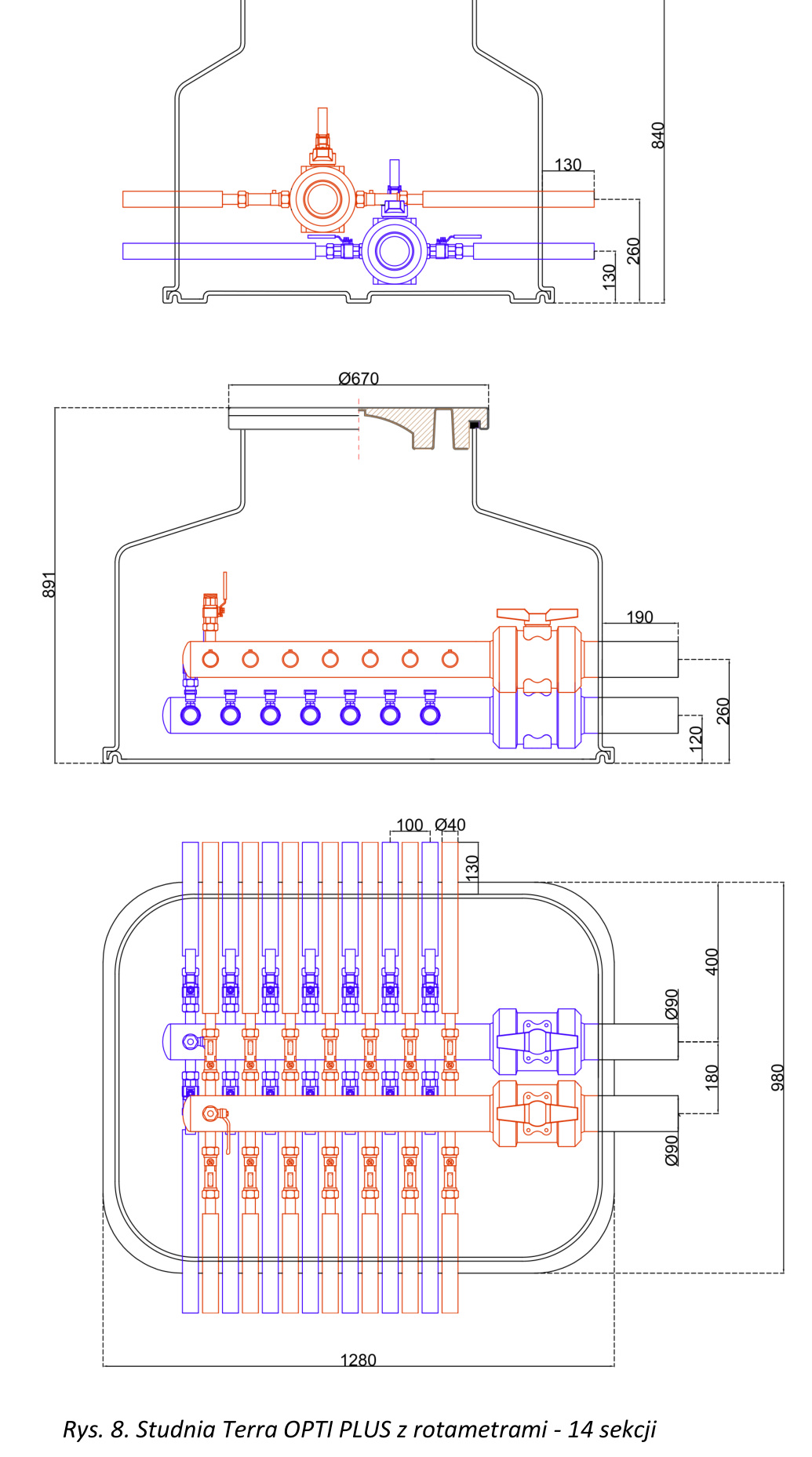

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 14-sekcyjnej

• Liczba sekcji: 14

• Długość: 1280 mm

• Szerokość: 980 mm

• Wysokość całkowita: 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek kolektorowych: PE100RC

• Liczba i średnica belek: 2 × Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Liczba rotametrów: 14

• Typ rotametrów: mosiężne typu B

• Zakres pomiarowy rotametrów: 8–38 l/min

• Dokładność wskazań: ±10%

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 14-sekcyjnej

• 14 mosiężnych rotametrów typu B – kontrola i regulacja przepływu ze zintegrowanymi zaworami kulowymi

• 14 mosiężnych zaworów DN25 – niezależne odcinanie obiegów na drugiej belce

• 2 główne tworzywowe zawory DN80 – zamknięcie przepływu na przewodach głównych

• 2 mosiężne zawory 1″ GZ – napełnianie i odpowietrzanie instalacji

• 2 belki kolektorowe PE100RC Ø90 mm – rozdział i odbiór czynnika roboczego

• Komora z pokrywą rewizyjną – zabezpieczenie armatury i dostęp serwisowy

Medium robocze i regulacja przepływu w studni TERRA OPTI PLUS 14-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Dla wodnych roztworów glikolu należy uwzględnić współczynniki korekcyjne wskazań rotametrów:

• Stężenie 20–30%: współczynnik 0,9

• Stężenie 30–40%: współczynnik 0,8

Przepływ należy regulować rotametrami, odczytując wskazania przy dolnej krawędzi pływaka. Zawory sekcyjne służą do odcinania obiegów.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 14-sekcyjnej

Studnia przeznaczona jest do instalacji obejmujących:

• 14 pionowych sond gruntowych

• 14 pętli poziomego kolektora gruntowego

• Systemy dolnego źródła wymagające regulacji przepływów w wielu obiegach

• Instalacje z możliwością odcinania pojedynczych sekcji i całego rozdzielacza

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 14-sekcyjnej

Studnię należy posadowić zgodnie z projektem i dokumentacją producenta. Na przewodach dobiegowych zaleca się zastosowanie kompensatorów typu U lub Z.

Przed uruchomieniem instalację należy wypłukać, sprawdzić jej szczelność, napełnić odpowiednim czynnikiem roboczym i odpowietrzyć. Następnie należy ustawić wymagane przepływy na rotametrach.

Wyposażenie opcjonalne studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 14-sekcyjnej

• Pokrywa izolowana termicznie – ograniczenie wymiany ciepła z otoczeniem

• Zamki zabezpieczające – ochrona przed nieuprawnionym dostępem

• Włazy żeliwne A15, B125 lub D400 – dostosowanie do obciążeń nawierzchni

• Betonowy pierścień odciążający – przeniesienie obciążeń z włazu na podłoże

• Nadstawka monolityczna 75 cm – zwiększenie głębokości posadowienia

• Nadstawka teleskopowa 50–100 cm – dopasowanie wysokości włazu do poziomu terenu

• Belki kolektorowe Ø110 mm – alternatywna konfiguracja hydrauliczna na zamówienie

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI PLUS 14-sekcyjną?

Model 14-sekcyjny umożliwia obsługę wielu obiegów dolnego źródła bez konieczności stosowania kilku oddzielnych rozdzielaczy. Rotametry ułatwiają regulację przepływów, a główne zawory DN80 zwiększają funkcjonalność układu podczas konserwacji i serwisowania.

Zamów studnię rozdzielaczową PRAWTECH TERRA OPTI PLUS 14-sekcyjną z rotametrami w OMEGA-PLAST.
