Studnia rozdzielaczowa z zaworami 3-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z zaworami 3-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa z zaworami 3-sekcyjna PRAWTECH TERRA OPTI to podziemny element instalacji dolnego źródła gruntowej pompy ciepła, umożliwiający połączenie trzech niezależnych obiegów wymiennika gruntowego w jednym punkcie hydraulicznym. Zastosowanie mosiężnych zaworów kulowych pozwala na indywidualne odcinanie poszczególnych sekcji, zapewniając wygodny dostęp do armatury podczas uruchamiania, kontroli i serwisowania instalacji.

Model 3-sekcyjny przeznaczony jest do systemów wykorzystujących trzy pionowe sondy gruntowe lub trzy pętle kolektora poziomego. Centralne rozmieszczenie połączeń hydraulicznych w studni pozwala ograniczyć liczbę przewodów doprowadzanych bezpośrednio do budynku oraz uporządkować instalację dolnego źródła.

Układ rozdzielczy opiera się na dwóch belkach kolektorowych PE100RC Ø63 mm z odejściami Ø40 mm. Każdy z trzech obiegów wyposażony jest w zawory odcinające po stronie zasilania i powrotu, co umożliwia jego niezależne zamknięcie bez konieczności demontażu pozostałych połączeń.

Studnia TERRA OPTI w wersji z zaworami stanowi alternatywę dla rozdzielaczy wyposażonych w rotametry. Jest przeznaczona do instalacji, w których wymagane jest przede wszystkim niezależne odcinanie obiegów, natomiast pomiar przepływu realizowany jest za pomocą innych elementów instalacji lub zewnętrznych urządzeń pomiarowych.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 3-sekcyjnej z zaworami

• Obsługa trzech niezależnych obiegów dolnego źródła – połączenie sond pionowych lub pętli kolektora poziomego w jednym punkcie rozdzielczym

• Sześć mosiężnych zaworów kulowych – możliwość niezależnego odcinania każdej sekcji po stronie zasilania i powrotu

• Belki kolektorowe PE100RC Ø63 mm – konstrukcja dostosowana do trójsekcyjnego układu rozdzielczego

• Odejścia sekcyjne Ø40 mm – możliwość podłączenia przewodów wymiennika gruntowego

• Centralizacja połączeń hydraulicznych – uporządkowane rozmieszczenie armatury w jednej podziemnej komorze

• Łatwiejsza diagnostyka instalacji – możliwość odizolowania wybranego obiegu podczas kontroli i prac serwisowych

• Podziemna zabudowa – ograniczenie zapotrzebowania na przestrzeń techniczną wewnątrz budynku

• Dostęp przez właz rewizyjny Ø600 mm – możliwość kontroli i obsługi zaworów po zakończeniu montażu

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 3-sekcyjnej z zaworami

Studnia TERRA OPTI pełni funkcję centralnego punktu połączenia trzech obiegów gruntowego wymiennika ciepła z przewodami głównymi instalacji dolnego źródła.

Czynnik roboczy doprowadzany do belki rozdzielczej PE100RC Ø63 mm kierowany jest do trzech odejść Ø40 mm, połączonych z sondami pionowymi lub pętlami kolektora poziomego.

Po przepłynięciu przez wymiennik gruntowy czynnik powraca do drugiej belki kolektorowej, skąd kierowany jest do instalacji gruntowej pompy ciepła.

Każdy obieg posiada dwa mosiężne zawory kulowe – jeden po stronie zasilania i drugi po stronie powrotu. Dzięki temu możliwe jest niezależne zamknięcie wybranej sekcji, co ułatwia wykonywanie czynności diagnostycznych i serwisowych.

Wersja z zaworami nie jest wyposażona w rotametry, dlatego nie zapewnia bezpośredniego odczytu natężenia przepływu. Prawidłowe równoważenie hydrauliczne instalacji wymaga zastosowania odpowiednich metod pomiarowych oraz uwzględnienia parametrów projektowych dolnego źródła.

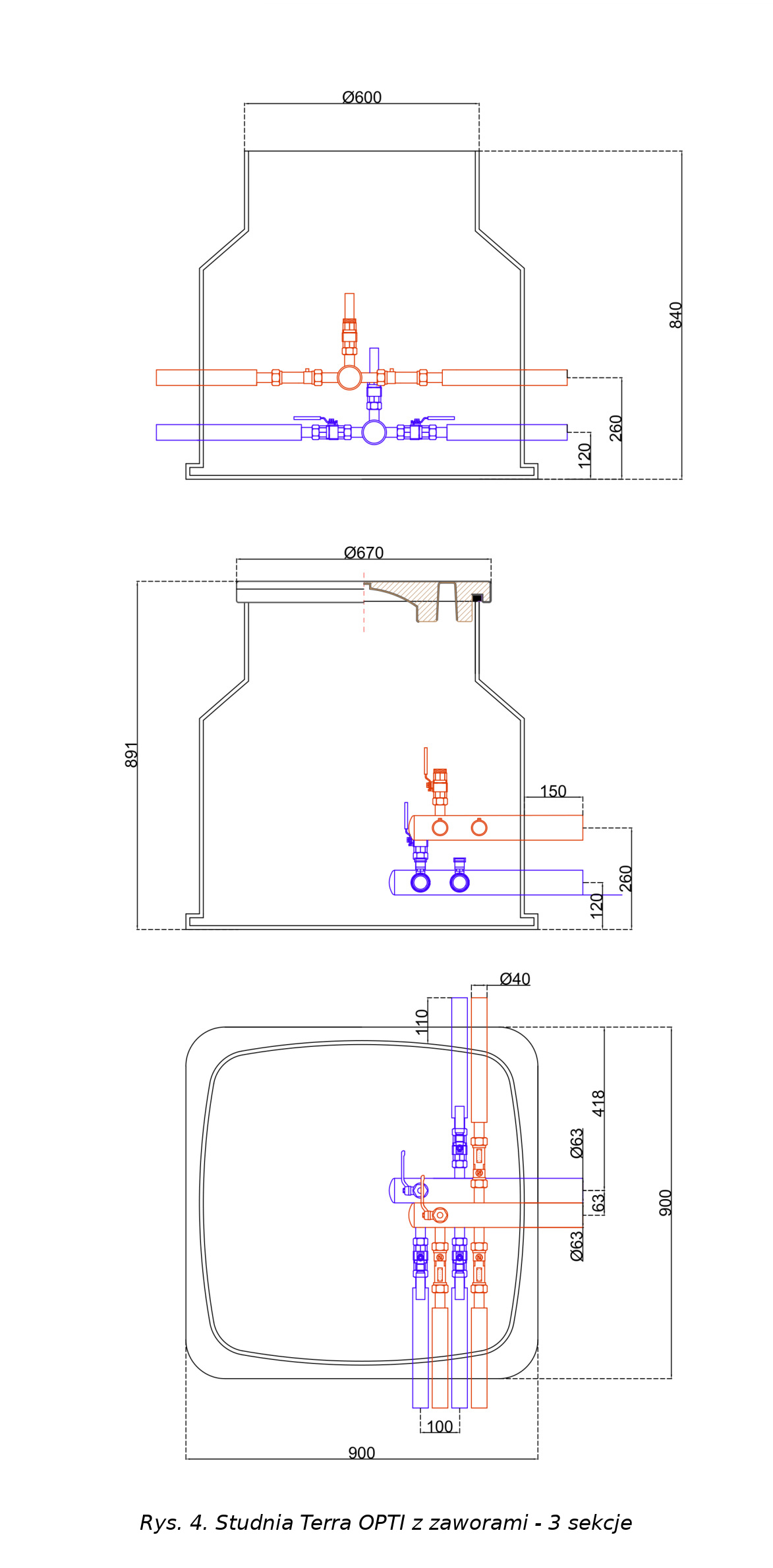

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 3-sekcyjnej z zaworami

• Liczba sekcji: 3

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Liczba belek kolektorowych: 2

• Średnica belek kolektorowych: Ø63 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba mosiężnych zaworów odcinających sekcje: 6

• Rodzaj zaworów sekcyjnych: mosiężne zawory kulowe

• Liczba zaworów napełniająco-odpowietrzających 1″ GZ: 2

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 3-sekcyjnej z zaworami

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø63 mm z odejściami Ø40 mm, sześć mosiężnych zaworów kulowych do niezależnego odcinania trzech obiegów oraz dwa zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Mosiężne zawory kulowe umożliwiają zamknięcie każdej sekcji po stronie zasilania i powrotu, ułatwiając obsługę oraz prowadzenie prac serwisowych.

Zawory napełniająco-odpowietrzające 1″ GZ służą do wykonywania czynności związanych z napełnianiem i odpowietrzaniem instalacji dolnego źródła.

Belki kolektorowe PE100RC Ø63 mm zapewniają połączenie trzech obiegów wymiennika gruntowego z przewodami głównymi instalacji.

Wersja z zaworami nie posiada rotametrów, dlatego kontrola natężenia przepływu wymaga zastosowania odpowiednich urządzeń pomiarowych poza studnią.

Medium robocze w studni rozdzielaczowej TERRA OPTI 3-sekcyjnej z zaworami

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rodzaj i stężenie czynnika roboczego należy dobrać zgodnie z projektem instalacji, wymaganiami pompy ciepła oraz przewidywanymi warunkami eksploatacji dolnego źródła.

Przed rozpoczęciem eksploatacji należy upewnić się, że wszystkie trzy obiegi zostały prawidłowo napełnione i odpowietrzone, a połączenia hydrauliczne spełniają wymagania szczelności.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 3-sekcyjnej z zaworami

Studnia przeznaczona jest do instalacji gruntowych pomp ciepła, w których dolne źródło składa się z trzech niezależnych obiegów.

Może być stosowana między innymi w:

• Instalacjach z trzema pionowymi sondami gruntowymi

• Systemach wykorzystujących trzy obiegi poziomego kolektora gruntowego

• Instalacjach dolnego źródła w budynkach jednorodzinnych

• Niewielkich i średnich obiektach usługowych wyposażonych w gruntowe pompy ciepła

• Układach wymagających niezależnego odcinania trzech obiegów wymiennika gruntowego

• Instalacjach, w których pomiar przepływu realizowany jest poza studnią rozdzielaczową

Dobór studni powinien uwzględniać liczbę obiegów, średnice przewodów, wymagane natężenie przepływu oraz opory hydrauliczne instalacji.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 3-sekcyjnej z zaworami

Studnię należy montować zgodnie z dokumentacją techniczną producenta oraz projektem instalacji dolnego źródła. Miejsce posadowienia powinno zapewniać stabilne podparcie konstrukcji, prawidłowe prowadzenie przewodów oraz dostęp do włazu rewizyjnego.

Podczas podłączania trzech obiegów należy zachować właściwe przyporządkowanie przewodów zasilających i powrotnych. Połączenia hydrauliczne powinny zostać wykonane zgodnie z wymaganiami zastosowanego systemu rurowego.

Przed uruchomieniem instalacji należy przeprowadzić wymagane próby szczelności, napełnić układ odpowiednim medium roboczym oraz dokładnie odpowietrzyć wszystkie trzy obiegi.

Po uruchomieniu należy sprawdzić prawidłowość działania zaworów odcinających oraz parametry pracy całego układu dolnego źródła.

Podczas eksploatacji zaleca się okresową kontrolę szczelności połączeń, stanu armatury oraz dostępności włazu rewizyjnego.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 3-sekcyjną z zaworami?

W instalacji z trzema obiegami dolnego źródła istotna jest możliwość niezależnej obsługi każdej sekcji oraz uporządkowanego prowadzenia połączeń hydraulicznych. PRAWTECH TERRA OPTI 3-sekcyjna pozwala zgromadzić armaturę rozdzielczą w jednej podziemnej komorze, zapewniając wygodny dostęp do zaworów podczas kontroli i serwisowania.

Sześć mosiężnych zaworów kulowych umożliwia odcinanie trzech obiegów po stronie zasilania i powrotu, natomiast belki kolektorowe PE100RC Ø63 mm z odejściami Ø40 mm tworzą funkcjonalny układ rozdzielczy.

To rozwiązanie dla inwestorów i instalatorów, którzy poszukują studni rozdzielaczowej do trzech obiegów gruntowego wymiennika ciepła, z naciskiem na prostotę obsługi, dostępność armatury i możliwość niezależnego odcinania sekcji.

Zamów studnię rozdzielaczową z zaworami PRAWTECH TERRA OPTI 3-sekcyjną w OMEGA-PLAST.
