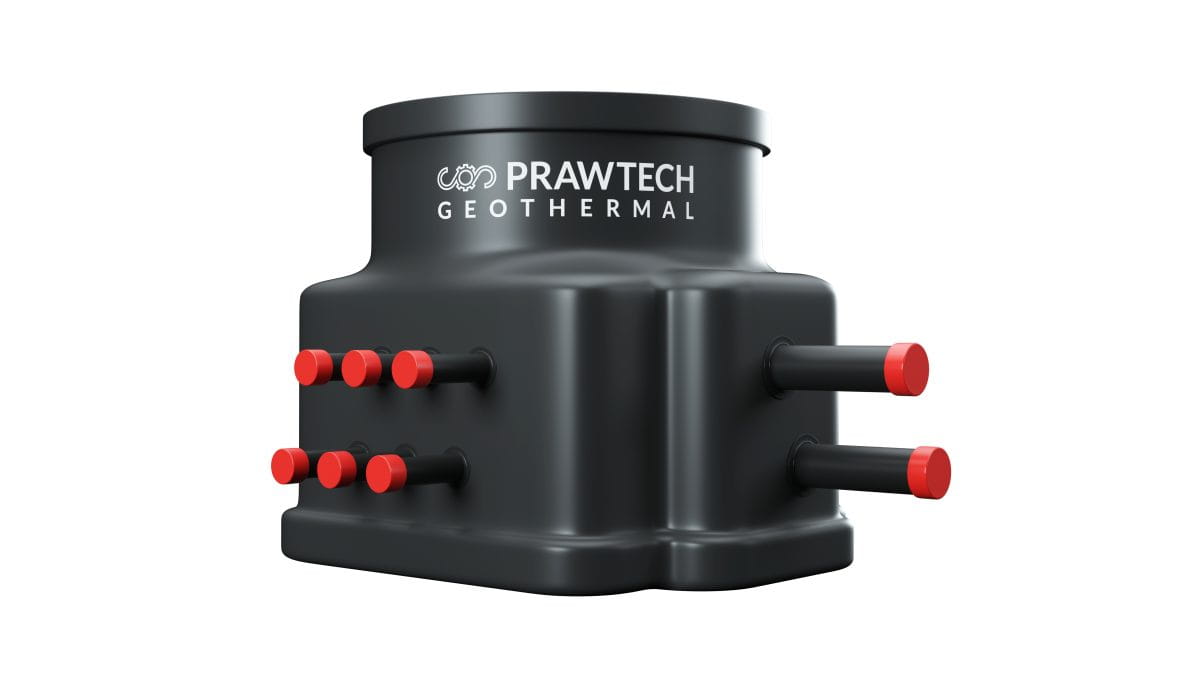

Studnia rozdzielaczowa z rotametrami 6-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa z rotametrami 6-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa z rotametrami 6-sekcyjna TERRA MINI PLUS PRAWTECH przeznaczona jest do połączenia sześciu obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia centralny rozdział czynnika roboczego, indywidualną regulację przepływu oraz niezależne odcinanie poszczególnych sekcji wymiennika gruntowego.

Model 6-sekcyjny wyposażono w sześć mosiężnych rotametrów liniowych typu B o zakresie 8–38 l/min, sześć osobnych zaworów kulowych oraz dwie belki kolektorowe PE100RC. Wszystkie elementy hydrauliczne umieszczono w studni przystosowanej do montażu podziemnego, zapewniającej dostęp do armatury podczas regulacji i obsługi instalacji.

Najważniejsze zalety studni rozdzielaczowej TERRA MINI PLUS 6-sekcyjnej

• Sześć niezależnych sekcji – możliwość podłączenia sześciu obiegów gruntowego wymiennika ciepła

• Indywidualna regulacja przepływu – ustawianie parametrów hydraulicznych osobno dla każdego obiegu

• Mosiężne rotametry 8–38 l/min – kontrola natężenia przepływu czynnika roboczego

• Niezależne odcinanie sekcji – możliwość zamknięcia wybranego obiegu bez odcinania pozostałych

• Belki kolektorowe PE100RC – konstrukcja przeznaczona do instalacji dolnego źródła

• Sześć obiegów w jednej studni – uporządkowane rozmieszczenie przyłączy i armatury

• Kompaktowa obudowa – wymiary zewnętrzne 787 × 685 × 680 mm

• Dostęp do elementów regulacyjnych – możliwość kontroli rotametrów i zaworów po zamontowaniu studni w gruncie

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 6-sekcyjnej

Studnia znajduje zastosowanie w instalacjach gruntowych pomp ciepła, w których dolne źródło składa się z sześciu niezależnych obiegów.

Przeznaczona jest do współpracy z:

• Sześcioma pionowymi sondami geotermalnymi

• Sześcioma pętlami poziomego kolektora gruntowego

• Instalacjami wymagającymi indywidualnego równoważenia hydraulicznego obiegów

• Układami pracującymi z roztworem glikolu propylenowego lub etylenowego

Zastosowanie rozdzielacza umożliwia połączenie przewodów wymiennika gruntowego z instalacją dobiegową prowadzącą do pompy ciepła.

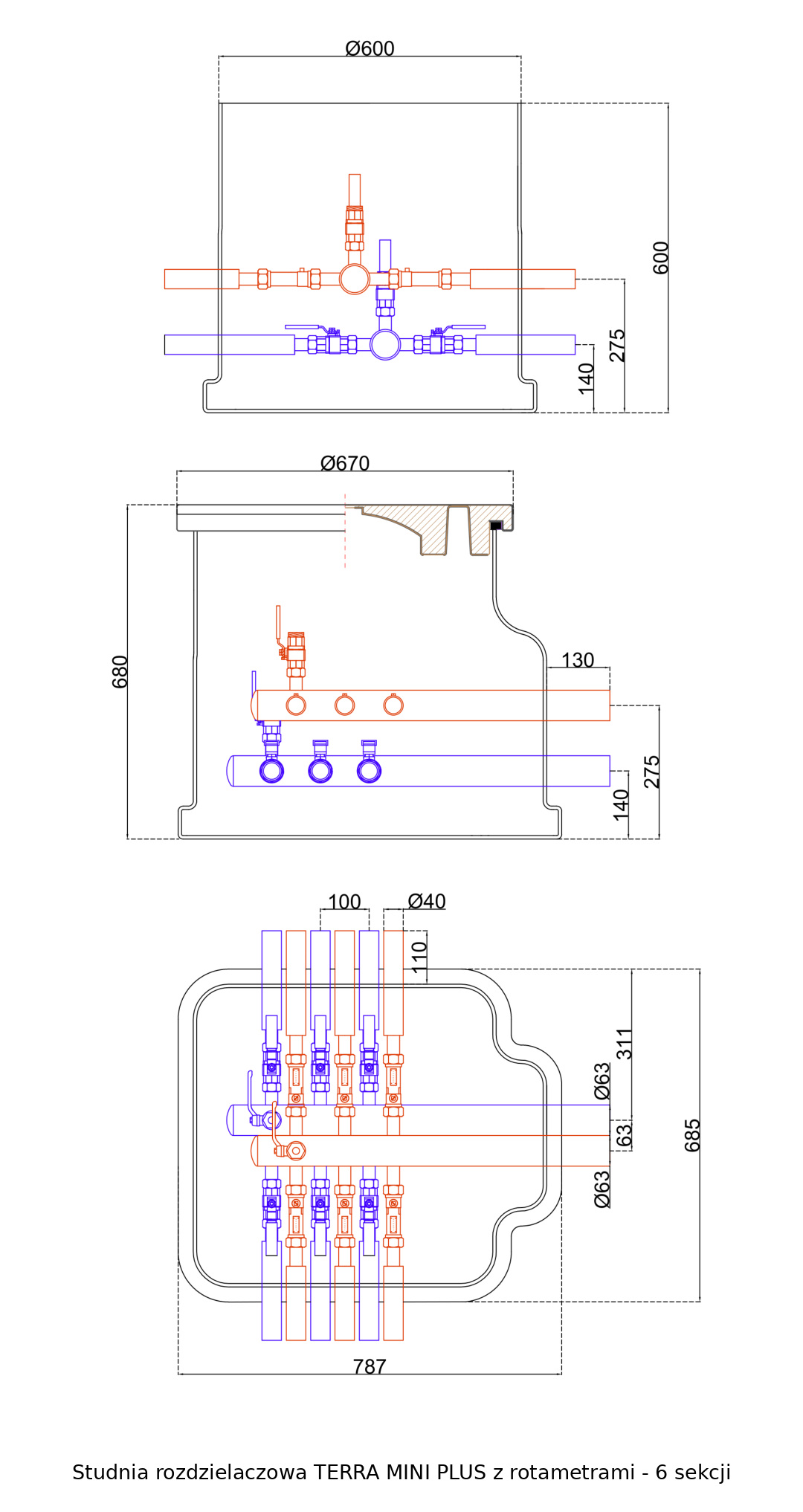

Konstrukcja studni rozdzielaczowej TERRA MINI PLUS 6-sekcyjnej

Układ hydrauliczny składa się z dwóch belek kolektorowych wykonanych z polietylenu PE100RC o średnicy 63 mm. Każda belka posiada sześć odejść sekcyjnych o średnicy 40 mm, rozmieszczonych w rozstawie osiowym 100 mm.

Wymiary zewnętrzne studni wynoszą 787 mm długości, 685 mm szerokości i 680 mm wysokości całkowitej. Średnica górnej części korpusu wynosi 600 mm, natomiast pokrywa ma średnicę 670 mm.

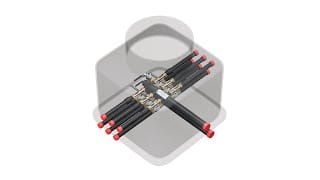

Rozmieszczenie armatury wewnątrz studni umożliwia dostęp do wszystkich sześciu sekcji z jednego punktu obsługowego.

Rotametry i regulacja przepływu w studni TERRA MINI PLUS 6-sekcyjnej

Studnia wyposażona jest w sześć mosiężnych rotametrów liniowych typu B. Każdy rotametr umożliwia pomiar przepływu w zakresie 8–38 l/min, z dokładnością wskazań ±10%.

Indywidualna regulacja pozwala dostosować przepływ czynnika do wymagań hydraulicznych poszczególnych obiegów dolnego źródła. Jest to szczególnie istotne w instalacjach, w których poszczególne pętle charakteryzują się różnymi oporami hydraulicznymi.

Każdy rotametr posiada zintegrowany zawór kulowy. Na drugiej belce zamontowano sześć osobnych mosiężnych zaworów odcinających, umożliwiających niezależne zamykanie poszczególnych sekcji.

Parametry techniczne studni rozdzielaczowej TERRA MINI PLUS 6-sekcyjnej

• Liczba sekcji: 6

• Materiał belek kolektorowych: PE100RC

• Średnica belek głównych: 63 mm

• Średnica odejść sekcyjnych: 40 mm

• Rozstaw osiowy sekcji: 100 mm

• Długość całkowita: 787 mm

• Szerokość całkowita: 685 mm

• Wysokość całkowita: 680 mm

• Średnica górnej części studni: 600 mm

• Średnica pokrywy: 670 mm

• Liczba rotametrów: 6

• Rodzaj rotametrów: mosiężne liniowe typu B

• Zakres pomiarowy rotametrów: 8–38 l/min

• Dokładność wskazań: ±10%

• Liczba osobnych zaworów odcinających: 6

• Liczba dodatkowych zaworów przy belkach: 2

• Rodzaj zaworów odcinających: mosiężne kulowe

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od -10°C do +30°C

• Przyłącza napełniająco-odpowietrzające: 2 × 1″ GZ

• Medium robocze: roztwór glikolu propylenowego lub etylenowego

• Sposób montażu: podziemny

Wyposażenie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 6-sekcyjnej

• Komora studni rozdzielaczowej z pokrywą

• Dwie belki kolektorowe PE100RC Ø63 mm

• Sześć mosiężnych rotametrów liniowych typu B 8–38 l/min

• Sześć osobnych mosiężnych zaworów kulowych

• Sześć zaworów kulowych zintegrowanych z rotametrami

• Dwanaście odejść sekcyjnych Ø40 mm na obu belkach

• Dwa przyłącza napełniająco-odpowietrzające 1″ GZ

Montaż studni rozdzielaczowej TERRA MINI PLUS 6-sekcyjnej

Studnię należy posadowić w gruncie zgodnie z dokumentacją projektową oraz instrukcją producenta. Miejsce montażu powinno umożliwiać prawidłowe doprowadzenie sześciu obiegów dolnego źródła, podłączenie przewodów dobiegowych oraz swobodny dostęp do pokrywy.

Po wykonaniu połączeń hydraulicznych należy przeprowadzić próbę szczelności, napełnić i odpowietrzyć instalację, a następnie wyregulować przepływy w poszczególnych sekcjach zgodnie z projektem.

Eksploatacja studni rozdzielaczowej TERRA MINI PLUS 6-sekcyjnej

Sześć niezależnych układów pomiarowo-regulacyjnych umożliwia kontrolowanie przepływu czynnika w każdym obiegu dolnego źródła. Zawory odcinające pozwalają na wyłączenie wybranej sekcji podczas czynności kontrolnych lub serwisowych.

Podczas okresowych przeglądów należy sprawdzać szczelność połączeń, stan zaworów, wskazania rotametrów oraz stan techniczny komory studni.

Dlaczego warto wybrać studnię TERRA MINI PLUS 6-sekcyjną PRAWTECH?

Model 6-sekcyjny umożliwia obsługę sześciu obiegów dolnego źródła w jednej podziemnej komorze, bez konieczności rozdzielania układu na kilka mniejszych studni. Zastosowanie mosiężnych rotametrów, niezależnych zaworów kulowych i belek PE100RC zapewnia możliwość regulacji, kontroli i serwisowania każdego obiegu.

Wybierz studnię rozdzielaczową PRAWTECH TERRA MINI PLUS 6-sekcyjną i zapewnij niezależną kontrolę przepływu w sześciu obiegach gruntowej pompy ciepła.
