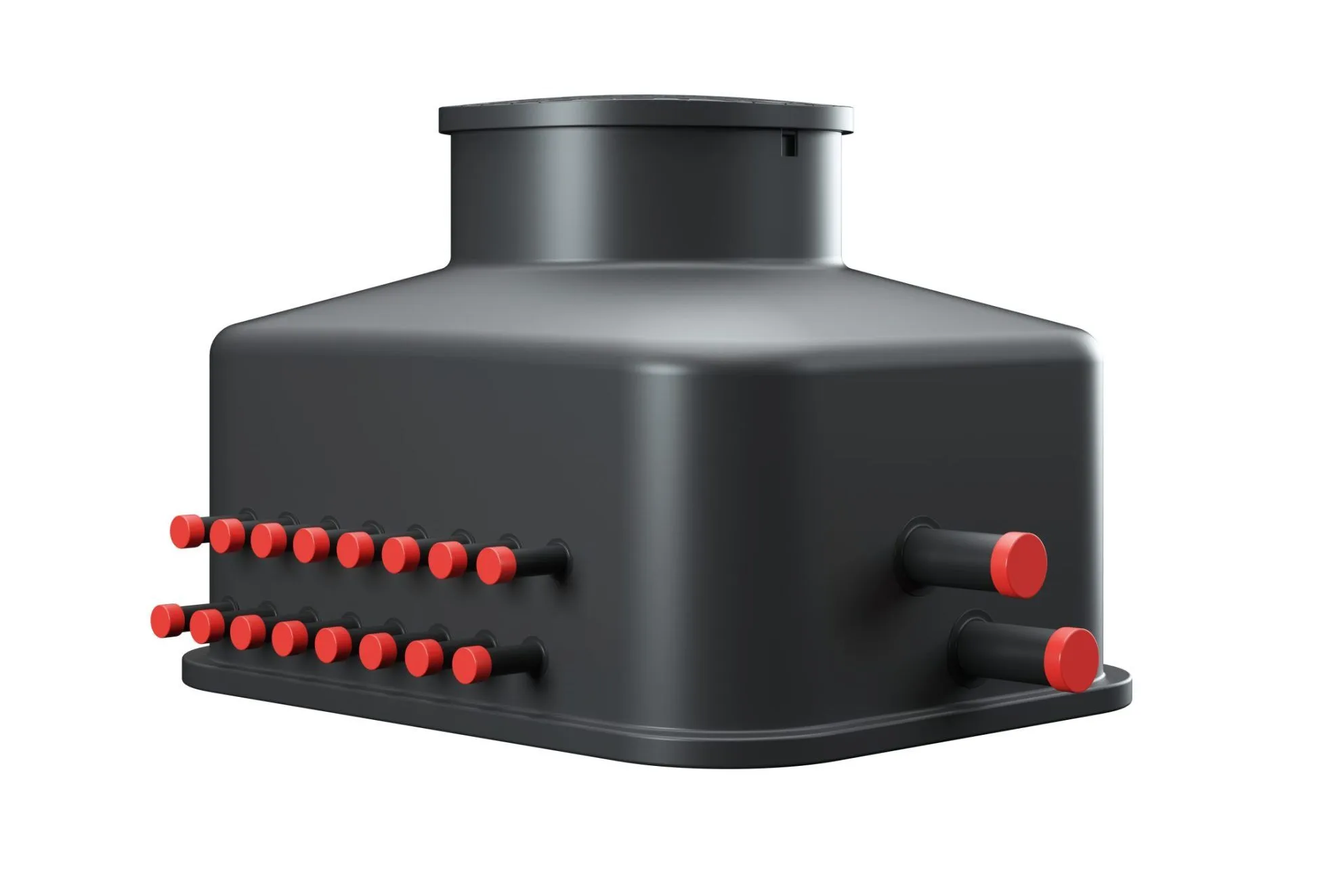

Studnia rozdzielaczowa z zaworami 16-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z zaworami 16-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z zaworami 16-sekcyjna TERRA OPTI PLUS to rozwiązanie przeznaczone do obsługi rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła, w których konieczne jest połączenie aż szesnastu niezależnych obiegów gruntowego wymiennika ciepła. Umożliwia zgromadzenie wszystkich połączeń hydraulicznych w jednej podziemnej komorze, zapewniając wygodny dostęp do armatury oraz możliwość indywidualnego odcinania poszczególnych sekcji.

Model produkowany przez PRAWTECH wyposażono w 32 zawory sekcyjne, rozmieszczone na dwóch belkach kolektorowych PE100RC Ø90 mm. Dodatkowe dwa główne zawory kulowe DN80 pozwalają zamknąć przepływ przez cały rozdzielacz, co ułatwia prowadzenie prac konserwacyjnych i serwisowych.

Wariant 16-sekcyjny stanowi rozwiązanie dla instalacji o dużej liczbie sond pionowych lub pętli kolektora poziomego, w których szczególne znaczenie mają uporządkowany układ hydrauliczny, niezależny dostęp do każdego obiegu oraz trwałość elementów pracujących pod powierzchnią gruntu.

Najważniejsze zalety studni rozdzielaczowej TERRA OPTI PLUS 16-sekcyjnej

• Obsługa 16 niezależnych obiegów gruntowych – możliwość podłączenia rozbudowanego układu sond pionowych lub kolektorów poziomych

• Indywidualne odcinanie każdej sekcji – łatwiejsza diagnostyka i obsługa wybranego obiegu bez konieczności zamykania pozostałych

• Dwa główne zawory kulowe DN80 – możliwość odizolowania całego rozdzielacza od instalacji dolnego źródła

• Belki kolektorowe PE100RC Ø90 mm – trwała konstrukcja przeznaczona do transportu czynnika roboczego

• Odejścia sekcyjne Ø40 mm – przystosowanie do połączenia szesnastu obiegów wymiennika gruntowego

• Centralizacja instalacji hydraulicznej – uporządkowanie przewodów i łatwiejsza identyfikacja poszczególnych sekcji

• Podziemna komora ochronna – zabezpieczenie armatury przed bezpośrednim oddziaływaniem czynników zewnętrznych

• Fabryczna kontrola szczelności i przepływu – sprawdzenie układu przed dostarczeniem produktu

Zasada działania studni rozdzielaczowej TERRA OPTI PLUS 16-sekcyjnej

Studnia stanowi centralny punkt połączenia szesnastu obiegów gruntowego wymiennika ciepła z przewodami głównymi prowadzącymi do pompy ciepła.

Wewnątrz komory znajdują się dwie belki kolektorowe wykonane z PE100RC o średnicy Ø90 mm. Belka zasilająca rozprowadza czynnik roboczy do poszczególnych pętli gruntowych, natomiast belka powrotna odbiera czynnik z obiegów i kieruje go do instalacji pompy ciepła.

Każdy z szesnastu obiegów wyposażony jest w dwa zawory kulowe – jeden na belce zasilającej i drugi na belce powrotnej. Pozwala to niezależnie zamknąć wybraną sekcję podczas kontroli szczelności, płukania lub wykonywania prac serwisowych.

Dodatkowe zawory główne DN80 umożliwiają jednoczesne odcięcie całego rozdzielacza bez konieczności zamykania wszystkich 32 zaworów sekcyjnych.

Wersja z zaworami nie jest wyposażona w rotametry. Kontrolę natężenia przepływu oraz równoważenie hydrauliczne obiegów należy realizować za pomocą odpowiednich urządzeń przewidzianych w projekcie instalacji.

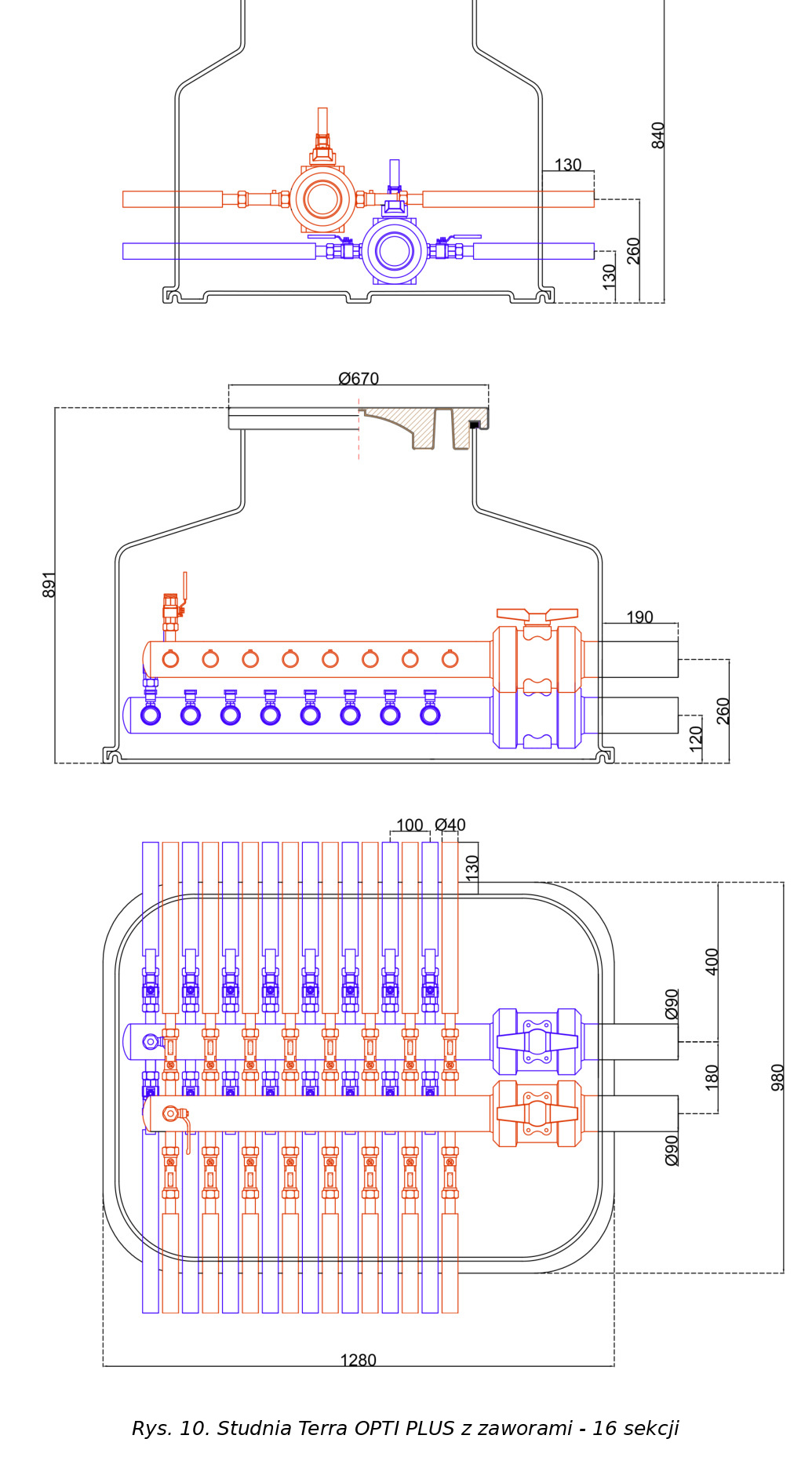

Parametry techniczne studni rozdzielaczowej TERRA OPTI PLUS 16-sekcyjnej

• Producent: PRAWTECH

• Seria: TERRA OPTI PLUS

• Liczba sekcji: 16

• Długość: 1280 mm

• Szerokość: 980 mm

• Wysokość całkowita: 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek kolektorowych: PE100RC

• Liczba i średnica belek: 2 × Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej TERRA OPTI PLUS 16-sekcyjnej z zaworami

• 16 tworzywowych zaworów kulowych DN32 – odcinanie poszczególnych obiegów na belce zasilającej

• 16 mosiężnych zaworów kulowych DN25 – niezależne zamykanie sekcji na belce powrotnej

• 2 główne tworzywowe zawory kulowe DN80 – całkowite odizolowanie rozdzielacza od instalacji

• 2 mosiężne zawory napełniająco-odpowietrzające 1″ GZ – obsługa napełniania, płukania i odpowietrzania układu

• 2 belki kolektorowe PE100RC Ø90 mm – rozprowadzenie i odbiór czynnika roboczego

• Podziemna komora ochronna z pokrywą rewizyjną – ochrona armatury i dostęp do elementów instalacji

Łącznie studnia posiada 36 zaworów, w tym 32 zawory sekcyjne, 2 główne zawory DN80 oraz 2 zawory napełniająco-odpowietrzające.

Medium robocze w studni rozdzielaczowej TERRA OPTI PLUS 16-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Dobór rodzaju i stężenia czynnika roboczego powinien uwzględniać projekt instalacji, wymagania producenta pompy ciepła oraz przewidywane warunki temperaturowe dolnego źródła.

Zawory kulowe zastosowane w studni przeznaczone są przede wszystkim do odcinania przepływu. Nie należy traktować ich jako zamiennika urządzeń służących do precyzyjnego pomiaru i regulacji natężenia przepływu.

Zastosowanie studni rozdzielaczowej TERRA OPTI PLUS 16-sekcyjnej z zaworami

Model 16-sekcyjny znajduje zastosowanie w instalacjach, w których liczba obiegów gruntowych wymaga rozbudowanego układu rozdziału czynnika roboczego.

• Instalacje dolnego źródła z szesnastoma pionowymi sondami gruntowymi

• Systemy wykorzystujące szesnaście pętli poziomego kolektora gruntowego

• Instalacje gruntowych pomp ciepła w większych budynkach mieszkalnych i wielorodzinnych

• Układy ogrzewania i chłodzenia obiektów usługowych, przemysłowych oraz komercyjnych

• Instalacje z zewnętrznym systemem pomiaru i równoważenia przepływów

Montaż i eksploatacja studni rozdzielaczowej TERRA OPTI PLUS 16-sekcyjnej

Prawidłowy montaż studni wymaga przygotowania stabilnego podłoża oraz zachowania odpowiednich warunków posadowienia zgodnie z projektem instalacji i dokumentacją producenta.

Przewody doprowadzające i odprowadzające czynnik roboczy należy prowadzić w sposób ograniczający powstawanie naprężeń na połączeniach z belkami kolektorowymi. Na przewodach głównych zaleca się wykonanie kompensacji typu U lub Z, pozwalającej ograniczyć oddziaływanie przemieszczeń instalacji na rozdzielacz.

Przed uruchomieniem należy dokładnie wypłukać wszystkie szesnaście obiegów, przeprowadzić kontrolę szczelności, napełnić układ odpowiednim medium oraz usunąć powietrze z instalacji.

Podczas użytkowania zaleca się okresową kontrolę stanu zaworów, szczelności połączeń hydraulicznych oraz pokrywy i wnętrza komory. Dostęp do armatury powinien pozostać swobodny, aby możliwe było przeprowadzenie przeglądów i prac konserwacyjnych.

Wyposażenie opcjonalne studni rozdzielaczowej TERRA OPTI PLUS 16-sekcyjnej

Studnię można dostosować do warunków inwestycji poprzez dobór odpowiednich elementów dodatkowych:

• Pokrywa z izolacją termiczną – ogranicza wymianę ciepła pomiędzy wnętrzem komory a otoczeniem

• Zamki zabezpieczające – utrudniają dostęp osobom nieuprawnionym do elementów instalacji

• Właz żeliwny klasy A15 – umożliwia zastosowanie w odpowiednio zaprojektowanych strefach ruchu pieszego

• Właz żeliwny klasy B125 – pozwala dostosować studnię do nawierzchni o zwiększonych wymaganiach obciążeniowych

• Właz żeliwny klasy D400 – umożliwia zastosowanie w miejscach wymagających wysokiej klasy obciążenia, przy prawidłowym wykonaniu konstrukcji odciążającej

• Betonowy pierścień odciążający – przenosi obciążenia nawierzchni na otaczające podłoże zamiast bezpośrednio na korpus studni

• Nadstawka monolityczna 75 cm – umożliwia zwiększenie głębokości posadowienia studni

• Nadstawka teleskopowa 50–100 cm – pozwala dostosować poziom włazu do docelowej rzędnej terenu

Producent zaleca stosowanie maksymalnie jednej nadstawki na studnię.

Dlaczego warto wybrać studnię rozdzielaczową TERRA OPTI PLUS 16-sekcyjną z zaworami?

Przy szesnastu obiegach dolnego źródła szczególnego znaczenia nabiera możliwość sprawnej obsługi hydraulicznej całej instalacji. TERRA OPTI PLUS pozwala uporządkować połączenia w jednej komorze, ograniczyć rozproszenie armatury oraz zapewnić niezależny dostęp do każdego obiegu gruntowego.

Zastosowanie 32 zaworów sekcyjnych oraz dwóch głównych zaworów DN80 ułatwia izolowanie wybranych fragmentów instalacji podczas diagnostyki i serwisowania. Belki PE100RC Ø90 mm zapewniają solidną konstrukcję rozdzielacza, a dostępne wyposażenie opcjonalne umożliwia dostosowanie studni do warunków posadowienia i rodzaju nawierzchni.

Wybierz studnię rozdzielaczową z zaworami 16-sekcyjną TERRA OPTI PLUS w OMEGA-PLAST i zyskaj centralny, funkcjonalny układ obsługi wszystkich szesnastu obiegów dolnego źródła pompy ciepła.
