Studnia rozdzielaczowa z rotametrami 14-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z rotametrami 14-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa PRAWTECH TERRA OPTI 14-sekcyjna to podziemny system rozdziału i regulacji czynnika roboczego, przeznaczony do rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła. Umożliwia połączenie czternastu niezależnych obiegów wymiennika gruntowego w jednym punkcie hydraulicznym, zapewniając indywidualną kontrolę przepływu, możliwość równoważenia instalacji oraz dostęp do armatury poszczególnych sekcji.

Model 14-sekcyjny stanowi rozwiązanie dla instalacji wykorzystujących dużą liczbę pionowych sond gruntowych lub pętli kolektora poziomego. W takich układach prawidłowe rozdzielenie czynnika roboczego ma szczególne znaczenie, ponieważ różnice długości przewodów i oporów hydraulicznych mogą powodować nierównomierną pracę poszczególnych obiegów.

Studnię wyposażono w 14 mosiężnych rotametrów o zakresie wskazań 8–38 l/min, umożliwiających niezależną regulację i kontrolę przepływu. Dodatkowo 28 zaworów odcinających pozwala zamykać wybrane sekcje po stronie zasilania i powrotu, ułatwiając diagnostykę oraz wykonywanie prac serwisowych.

Układ rozdzielczy wykorzystuje dwie belki kolektorowe PE100RC Ø90 mm z odejściami Ø40 mm. Całość umieszczono w podziemnej studni o wymiarach 900 × 900 × 891 mm, wyposażonej we właz rewizyjny zapewniający dostęp do armatury.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 14-sekcyjnej

• Obsługa 14 niezależnych obiegów dolnego źródła – centralne połączenie wieloobiegowego wymiennika gruntowego

• Indywidualne równoważenie hydrauliczne – możliwość dostosowania przepływu każdej sekcji do wymagań projektowych

• Kontrola parametrów pracy instalacji – 14 mosiężnych rotametrów umożliwia odczyt przepływów w poszczególnych obiegach

• Niezależne odcinanie sekcji – 28 zaworów odcinających ułatwia diagnostykę, konserwację i serwisowanie instalacji

• Belki kolektorowe PE100RC Ø90 mm – konstrukcja przeznaczona do instalacji z większą liczbą obiegów

• Centralizacja połączeń hydraulicznych – uporządkowane rozmieszczenie armatury wszystkich czternastu sekcji

• Podziemna zabudowa – ograniczenie zapotrzebowania na przestrzeń techniczną wewnątrz budynku

• Dostęp przez właz rewizyjny – możliwość kontroli elementów rozdzielacza po zakończeniu montażu

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 14-sekcyjnej

Studnia TERRA OPTI pełni funkcję centralnego punktu połączenia czternastu obiegów gruntowego wymiennika ciepła z przewodami głównymi instalacji dolnego źródła.

Czynnik roboczy doprowadzany do belki rozdzielczej PE100RC Ø90 mm kierowany jest do czternastu odejść Ø40 mm. Każda sekcja wyposażona jest w mosiężny rotametr umożliwiający odczyt i regulację natężenia przepływu.

Po przejściu przez sondy pionowe lub kolektory poziome czynnik powraca do drugiej belki kolektorowej, a następnie kierowany jest do instalacji pompy ciepła.

W przypadku czternastu obiegów dolnego źródła różnice oporów hydraulicznych mogą prowadzić do nierównomiernego rozdziału czynnika roboczego. Regulacja przepływów na rotametrach pozwala przeprowadzić równoważenie hydrauliczne instalacji zgodnie z dokumentacją projektową.

Zawory odcinające umożliwiają niezależne zamknięcie wybranej sekcji po stronie zasilania i powrotu, co ułatwia wykonywanie czynności serwisowych bez konieczności odłączania wszystkich pozostałych obiegów.

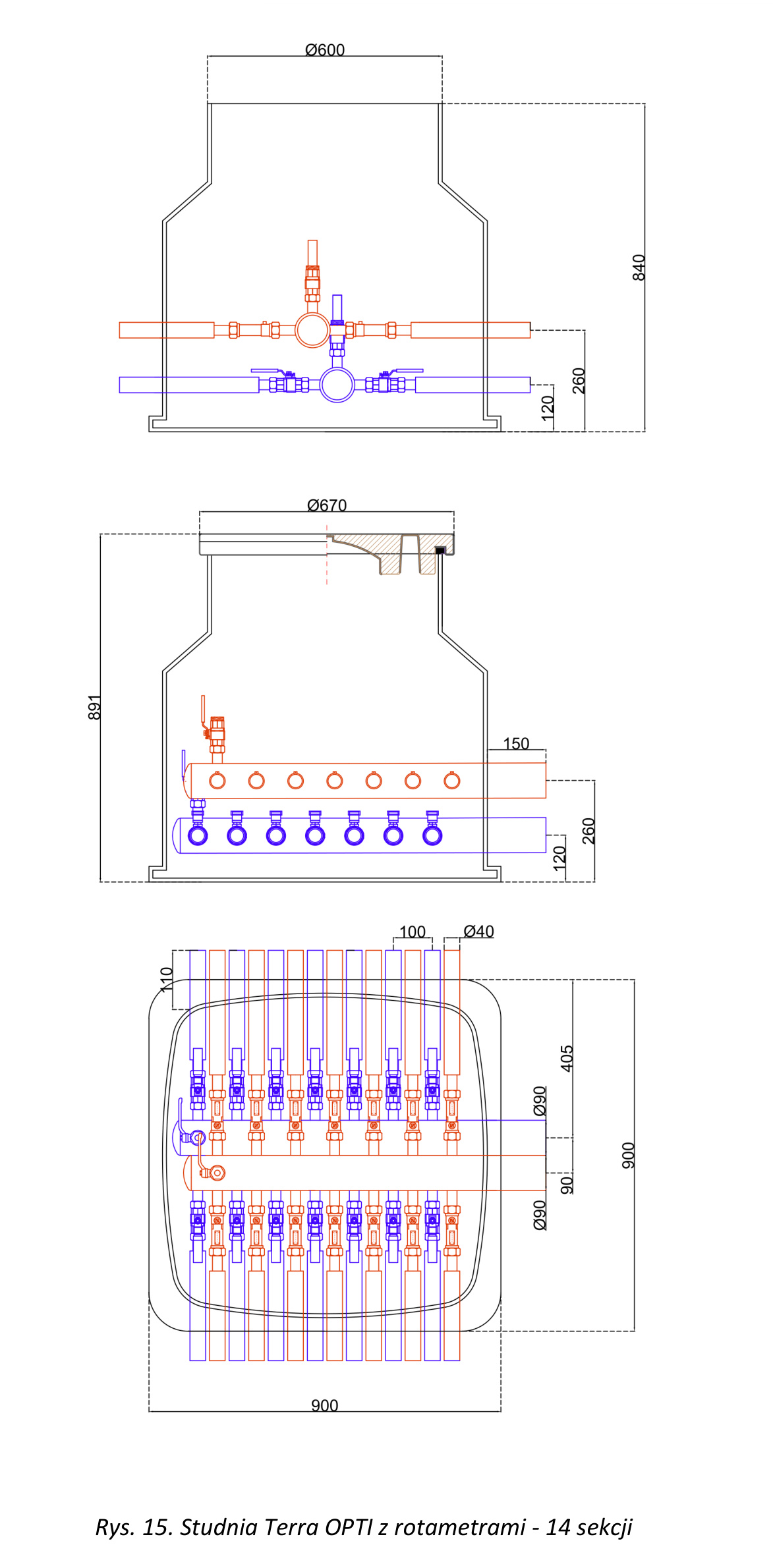

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 14-sekcyjnej

• Liczba sekcji: 14

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Średnica belek kolektorowych: Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba rotametrów: 14

• Zakres wskazań rotametrów: 8–38 l/min

• Dokładność wskazań rotametrów: ±10%

• Łączna liczba zaworów odcinających: 28

• Zawory kulowe zintegrowane z rotametrami: 14

• Zawory odcinające mosiężne DN25 na belce powrotnej: 14

• Liczba zaworów napełniająco-odpowietrzających 1″ GZ: 2

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 14-sekcyjnej

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø90 mm, czternaście mosiężnych rotametrów 8–38 l/min ze zintegrowanymi zaworami kulowymi, czternaście mosiężnych zaworów odcinających DN25 na belce powrotnej oraz dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Rotametry mosiężne 8–38 l/min umożliwiają indywidualny odczyt i regulację przepływu w każdym z czternastu obiegów wymiennika gruntowego.

Zawory odcinające pozwalają niezależnie zamykać poszczególne sekcje po stronie zasilania i powrotu, ułatwiając diagnostykę oraz prowadzenie prac serwisowych.

Zawory napełniająco-odpowietrzające 1″ GZ umożliwiają wykonywanie czynności związanych z napełnianiem i odpowietrzaniem układu dolnego źródła.

Medium robocze i regulacja przepływu w studni TERRA OPTI 14-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Mosiężne rotametry posiadają zakres wskazań 8–38 l/min. W przypadku stosowania wodnych roztworów glikolu należy uwzględnić wpływ stężenia czynnika na wskazania przepływomierzy.

Współczynniki korekcyjne podane przez producenta:

• Roztwór glikolu o stężeniu 20–30%: 0,9

• Roztwór glikolu o stężeniu 30–40%: 0,8

Regulację czternastu obiegów należy przeprowadzać na podstawie projektu instalacji, uwzględniając wymagane przepływy, długości przewodów, opory hydrauliczne oraz parametry pracy pompy obiegowej.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 14-sekcyjnej

Studnia TERRA OPTI 14-sekcyjna przeznaczona jest do rozbudowanych instalacji gruntowych pomp ciepła, w których dolne źródło obejmuje czternaście niezależnych obiegów.

Może być stosowana między innymi w:

• Instalacjach wykorzystujących większą liczbę pionowych sond gruntowych

• Rozbudowanych systemach z poziomymi kolektorami gruntowymi

• Instalacjach ogrzewania i chłodzenia opartych na gruntowych pompach ciepła

• Większych budynkach mieszkalnych i wielorodzinnych

• Obiektach usługowych, biurowych i komercyjnych

• Inwestycjach wymagających centralnej regulacji czternastu obiegów dolnego źródła

Dobór studni powinien uwzględniać liczbę obiegów, wymagane natężenia przepływu oraz parametry hydrauliczne całego wymiennika gruntowego.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 14-sekcyjnej

Studnię należy montować zgodnie z dokumentacją techniczną producenta oraz projektem instalacji dolnego źródła. Miejsce posadowienia powinno zapewniać stabilne podparcie konstrukcji, prawidłowe prowadzenie przewodów oraz dostęp do włazu rewizyjnego.

Podczas podłączania czternastu obiegów należy zachować właściwe przyporządkowanie przewodów zasilających i powrotnych. Wszystkie połączenia hydrauliczne powinny zostać wykonane zgodnie z wymaganiami zastosowanego systemu rurowego.

Przed uruchomieniem instalacji należy przeprowadzić wymagane próby szczelności, napełnić układ odpowiednim medium roboczym oraz dokładnie odpowietrzyć wszystkie sekcje.

Następnie należy wykonać równoważenie hydrauliczne, ustawiając przepływy na rotametrach zgodnie z wartościami określonymi w dokumentacji projektowej.

Podczas eksploatacji zaleca się okresową kontrolę szczelności połączeń, działania zaworów oraz wskazań rotametrów.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 14-sekcyjną?

W instalacji obejmującej czternaście obiegów dolnego źródła istotne jest zapewnienie centralnego punktu rozdziału czynnika roboczego oraz możliwości indywidualnej regulacji każdej sekcji. PRAWTECH TERRA OPTI pozwala zgromadzić wszystkie elementy armatury rozdzielczej w jednej podziemnej studni.

14 mosiężnych rotametrów umożliwia kontrolę i regulację przepływów, natomiast 28 zaworów odcinających zapewnia możliwość odizolowania wybranych obiegów podczas diagnostyki i prac serwisowych. Belki kolektorowe PE100RC Ø90 mm oraz odejścia Ø40 mm tworzą układ przeznaczony do wieloobiegowych instalacji gruntowych pomp ciepła.

To rozwiązanie dla inwestorów i instalatorów, którzy oczekują uporządkowanego rozdziału czynnika roboczego, możliwości równoważenia hydraulicznego oraz wygodnego dostępu do armatury czternastu obiegów dolnego źródła.

Zamów studnię rozdzielaczową PRAWTECH TERRA OPTI 14-sekcyjną w OMEGA-PLAST.
