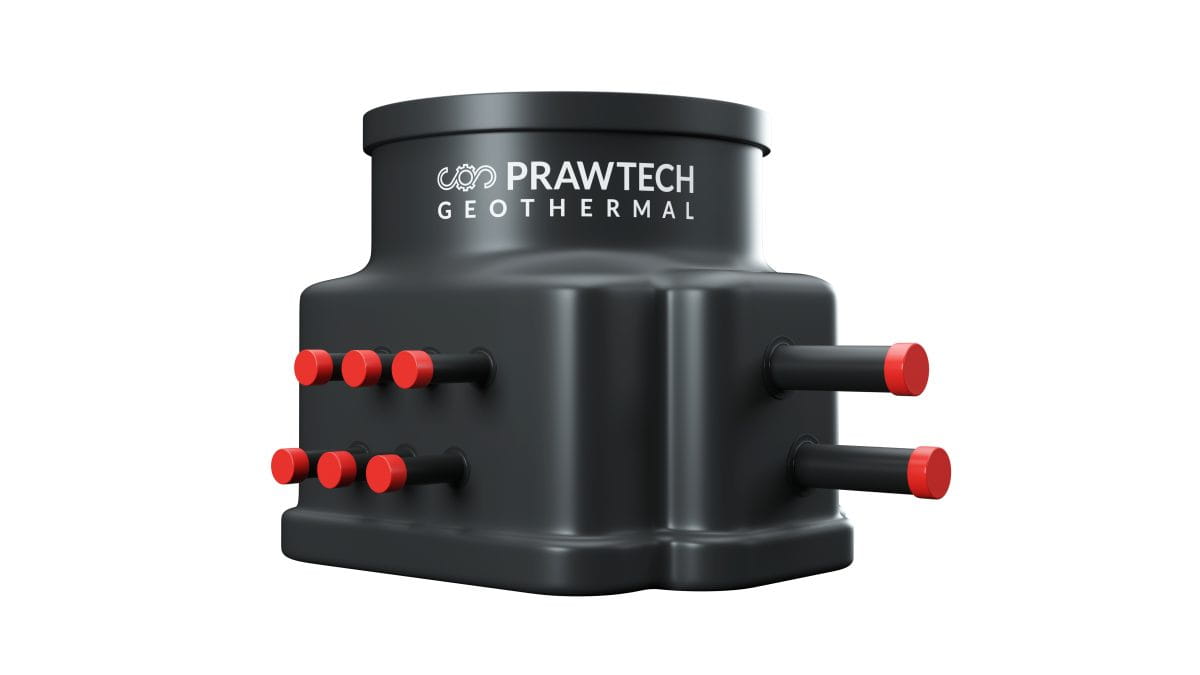

Studnia rozdzielaczowa z rotametrami 3-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa z rotametrami 3-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa TERRA MINI PLUS PRAWTECH 3-sekcyjna przeznaczona jest do połączenia trzech obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia rozdział czynnika roboczego, pomiar i regulację natężenia przepływu oraz niezależne odcinanie poszczególnych sekcji instalacji.

Układ hydrauliczny wyposażono w trzy mosiężne rotametry liniowe typu B o zakresie 8–38 l/min oraz trzy mosiężne zawory kulowe. Belki kolektorowe wykonane z PE100RC umieszczono w komorze studni przystosowanej do montażu podziemnego.

Najważniejsze zalety studni rozdzielaczowej TERRA MINI PLUS 3-sekcyjnej

• Trzy niezależne obiegi – możliwość podłączenia trzech sekcji dolnego źródła

• Mosiężne rotametry 8–38 l/min – pomiar i regulacja przepływu w każdym obiegu

• Indywidualne odcinanie sekcji – możliwość wyłączenia wybranego obiegu podczas obsługi instalacji

• Belki kolektorowe PE100RC – konstrukcja odporna na warunki pracy instalacji gruntowej

• Kompaktowa zabudowa – trzy sekcje rozdzielacza w jednej komorze studni

• Dostęp do armatury – kontrola i obsługa elementów hydraulicznych z poziomu studni

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 3-sekcyjnej

Studnia przeznaczona jest do instalacji dolnego źródła gruntowych pomp ciepła, w których konieczne jest połączenie trzech obiegów wymiennika gruntowego.

Może współpracować z:

• Trzema pionowymi sondami geotermalnymi

• Trzema obiegami poziomego kolektora gruntowego

• Instalacjami wymagającymi indywidualnej regulacji przepływu w trzech sekcjach

Rozdzielacz umożliwia połączenie obiegów dolnego źródła z przewodami dobiegowymi prowadzącymi do pompy ciepła.

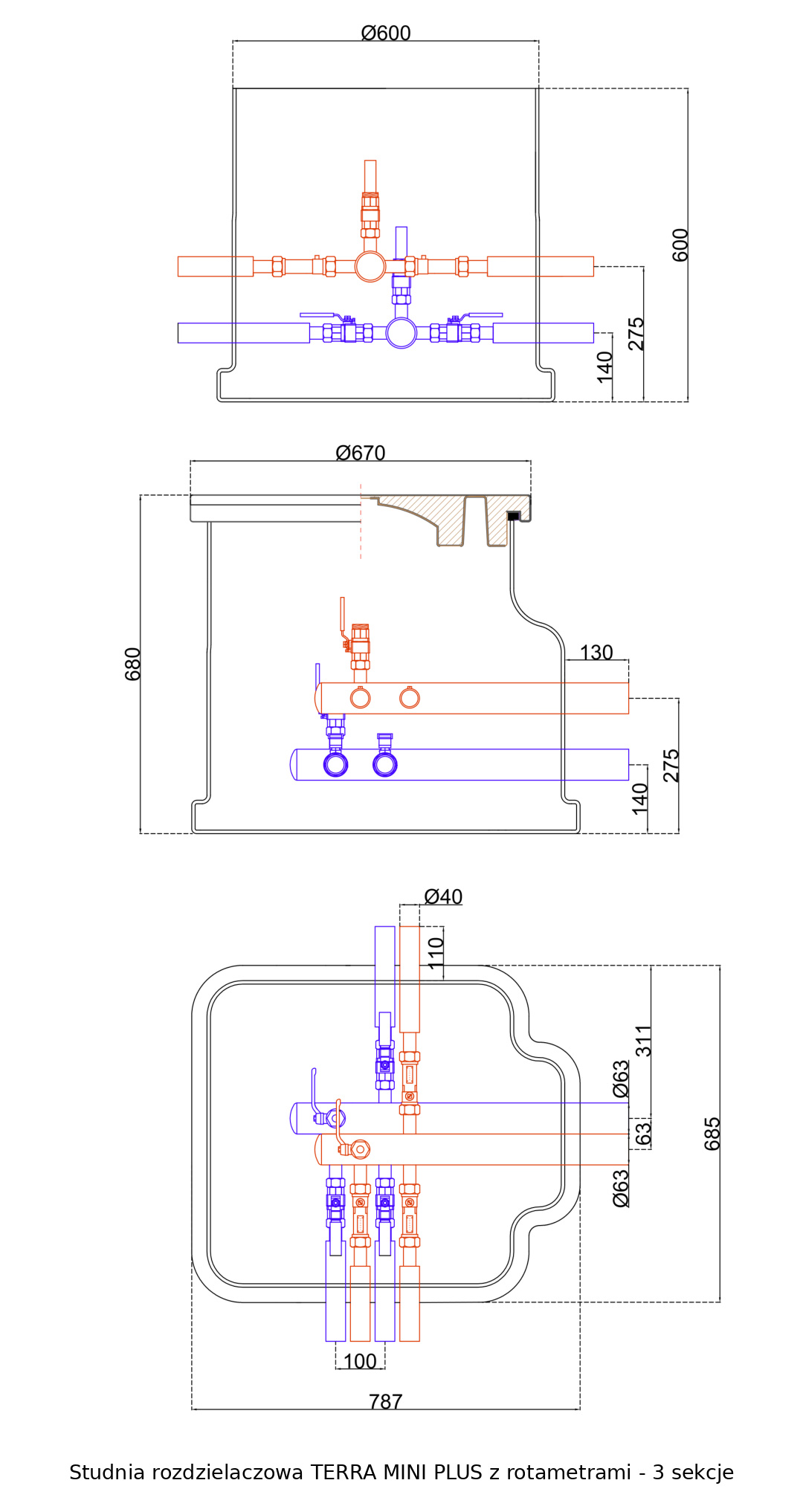

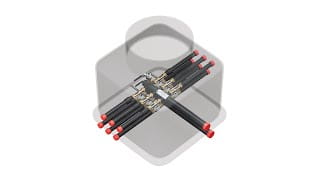

Konstrukcja studni rozdzielaczowej TERRA MINI PLUS 3-sekcyjnej

Studnia wyposażona jest w dwie belki kolektorowe wykonane z polietylenu PE100RC o średnicy 63 mm. Każda belka posiada trzy odejścia sekcyjne o średnicy 40 mm, rozmieszczone w rozstawie osiowym 100 mm.

Obudowa studni ma wymiary zewnętrzne 787 × 685 × 680 mm (dł. × szer. × wys.). Górna część korpusu ma średnicę 600 mm, natomiast średnica pokrywy wynosi 670 mm.

Konstrukcja umożliwia montaż rozdzielacza pod powierzchnią terenu, zachowując dostęp do armatury regulacyjnej i odcinającej.

Rotametry i regulacja przepływu w studni TERRA MINI PLUS 3-sekcyjnej

Trzy mosiężne rotametry liniowe typu B umożliwiają pomiar i regulację przepływu w zakresie 8–38 l/min na sekcję. Pozwala to na indywidualne ustawienie przepływu w każdym obiegu i hydrauliczne zrównoważenie instalacji.

Każdy rotametr posiada zintegrowany zawór kulowy. Na drugiej belce znajdują się trzy osobne mosiężne zawory kulowe umożliwiające niezależne odcinanie poszczególnych sekcji.

Parametry techniczne studni rozdzielaczowej TERRA MINI PLUS 3-sekcyjnej

• Liczba sekcji: 3

• Materiał belek kolektorowych: PE100RC

• Średnica belek głównych: 63 mm

• Średnica odejść sekcyjnych: 40 mm

• Rozstaw osiowy sekcji: 100 mm

• Długość całkowita: 787 mm

• Szerokość całkowita: 685 mm

• Wysokość całkowita: 680 mm

• Średnica górnej części studni: 600 mm

• Średnica pokrywy: 670 mm

• Liczba rotametrów: 3

• Rodzaj rotametrów: mosiężne liniowe typu B

• Zakres pomiarowy rotametrów: 8–38 l/min

• Dokładność wskazań: ±10%

• Liczba osobnych zaworów odcinających: 3

• Liczba dodatkowych zaworów przy belkach: 2

• Rodzaj zaworów odcinających: mosiężne kulowe

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od -10°C do +30°C

• Przyłącza napełniająco-odpowietrzające: 2 × 1″ GZ

• Sposób montażu: podziemny, w gruncie

Wyposażenie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 3-sekcyjnej

• Komora studni rozdzielaczowej z pokrywą

• Dwie belki kolektorowe PE100RC

• Trzy mosiężne rotametry liniowe typu B 8–38 l/min

• Trzy mosiężne zawory kulowe odcinające

• Trzy zintegrowane zawory kulowe w rotametrach

• Przyłącza sekcyjne 40 mm

• Przyłącza napełniająco-odpowietrzające 2 × 1″ GZ

Montaż studni rozdzielaczowej TERRA MINI PLUS 3-sekcyjnej

Studnię montuje się podziemnie, zgodnie z projektem dolnego źródła pompy ciepła i wytycznymi producenta. Miejsce posadowienia powinno zapewniać dostęp do armatury oraz możliwość prawidłowego podłączenia trzech obiegów wymiennika gruntowego.

Po wykonaniu połączeń należy przeprowadzić próbę szczelności, napełnić i odpowietrzyć instalację, a następnie wyregulować przepływy zgodnie z dokumentacją projektową.

Eksploatacja studni rozdzielaczowej TERRA MINI PLUS 3-sekcyjnej

Rotametry umożliwiają kontrolę natężenia przepływu w każdym z trzech obiegów. Zawory kulowe pozwalają na niezależne odcinanie sekcji podczas przeglądów i czynności serwisowych.

Okresowa kontrola powinna obejmować wskazania rotametrów, szczelność połączeń oraz stan armatury i komory studni.

Dlaczego warto wybrać studnię TERRA MINI PLUS 3-sekcyjną PRAWTECH?

Model 3-sekcyjny łączy trzy niezależne obiegi gruntowego wymiennika ciepła w jednej komorze studni. Mosiężna armatura, rotametry z regulacją przepływu oraz belki kolektorowe PE100RC umożliwiają kontrolę parametrów hydraulicznych instalacji.

Wybierz studnię PRAWTECH TERRA MINI PLUS 3-sekcyjną i zapewnij niezależną regulację przepływu w trzech obiegach dolnego źródła.
