Studnia rozdzielaczowa z zaworami 8-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z zaworami 8-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa z zaworami 8-sekcyjna PRAWTECH TERRA OPTI to podziemny element instalacji dolnego źródła gruntowych pomp ciepła, przeznaczony do połączenia ośmiu niezależnych obiegów wymiennika gruntowego. Pozwala zorganizować rozbudowaną instalację hydrauliczną w jednym punkcie rozdzielczym, zapewniając dostęp do armatury odcinającej oraz możliwość indywidualnej obsługi każdej sekcji.

W przypadku instalacji wykorzystujących osiem sond pionowych lub pętli kolektora poziomego istotne znaczenie ma odpowiednie rozmieszczenie przewodów zasilających i powrotnych. Studnia TERRA OPTI umożliwia ich zbiorcze połączenie poza budynkiem, co upraszcza organizację instalacji i ogranicza liczbę przewodów wymagających wprowadzenia do pomieszczenia technicznego.

Podstawę konstrukcji stanowią dwie belki kolektorowe PE100RC Ø90 mm z odejściami Ø40 mm, przystosowane do połączenia ośmiu obiegów dolnego źródła. Zastosowanie większej średnicy belek umożliwia wykorzystanie rozdzielacza w instalacjach o rozbudowanej strukturze hydraulicznej, przy zachowaniu konieczności prawidłowego doboru parametrów przepływu.

Model wyposażony jest w 16 zaworów odcinających sekcje, po osiem na każdej belce kolektorowej. Dzięki temu każdy obieg może zostać zamknięty po stronie zasilania i powrotu, co ułatwia wykonywanie prób szczelności, identyfikowanie problemów hydraulicznych oraz prowadzenie prac serwisowych.

Całość umieszczono w podziemnej komorze o wymiarach 900 × 900 × 891 mm, wyposażonej we właz rewizyjny Ø600 mm. Wersja z zaworami nie posiada rotametrów, dlatego kontrola natężenia przepływu wymaga zastosowania odpowiednich metod pomiarowych poza studnią.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 8-sekcyjnej z zaworami

• Obsługa ośmiu niezależnych obiegów dolnego źródła – połączenie sond pionowych lub pętli kolektora poziomego w jednym punkcie hydraulicznym

• Niezależne odcinanie każdej sekcji – możliwość zamknięcia wybranego obiegu po stronie zasilania i powrotu

• Ułatwiona diagnostyka instalacji – możliwość odizolowania poszczególnych obiegów podczas kontroli szczelności i prac serwisowych

• Belki kolektorowe PE100RC Ø90 mm – konstrukcja przeznaczona do rozbudowanych instalacji dolnego źródła

• Odejścia sekcyjne Ø40 mm – możliwość podłączenia przewodów gruntowego wymiennika ciepła

• Centralizacja połączeń hydraulicznych – uporządkowane rozmieszczenie armatury i przewodów w jednej podziemnej komorze

• Ograniczenie liczby przejść instalacyjnych do budynku – możliwość prowadzenia przewodów zbiorczych pomiędzy studnią a pompą ciepła

• Dostęp przez właz rewizyjny Ø600 mm – możliwość kontroli i obsługi armatury po zakończeniu montażu

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 8-sekcyjnej z zaworami

Studnia TERRA OPTI stanowi punkt połączenia ośmiu obiegów wymiennika gruntowego z przewodami głównymi instalacji dolnego źródła.

Czynnik roboczy doprowadzany jest do belki rozdzielczej PE100RC Ø90 mm, skąd kierowany jest przez osiem odejść Ø40 mm do poszczególnych sond pionowych lub pętli kolektora poziomego.

Po przepłynięciu przez wymiennik gruntowy czynnik powraca do drugiej belki kolektorowej Ø90 mm, która zbiera strumienie z ośmiu obiegów i kieruje je do instalacji gruntowej pompy ciepła.

Każda sekcja wyposażona jest w dwa zawory odcinające – jeden po stronie zasilania i drugi po stronie powrotu. Łącznie układ posiada 16 zaworów odcinających, umożliwiających niezależne zamykanie poszczególnych obiegów.

Takie rozwiązanie pozwala odizolować wybraną sekcję podczas diagnostyki, napełniania, odpowietrzania lub wykonywania prac serwisowych. Pozostałe obiegi mogą pozostawać podłączone do rozdzielacza, natomiast możliwość ich dalszej pracy zależy od konfiguracji całej instalacji.

Wersja z zaworami nie umożliwia bezpośredniego odczytu natężenia przepływu. Kontrola parametrów hydraulicznych oraz równoważenie instalacji powinny być realizowane zgodnie z dokumentacją projektową, przy wykorzystaniu odpowiednich urządzeń i metod pomiarowych.

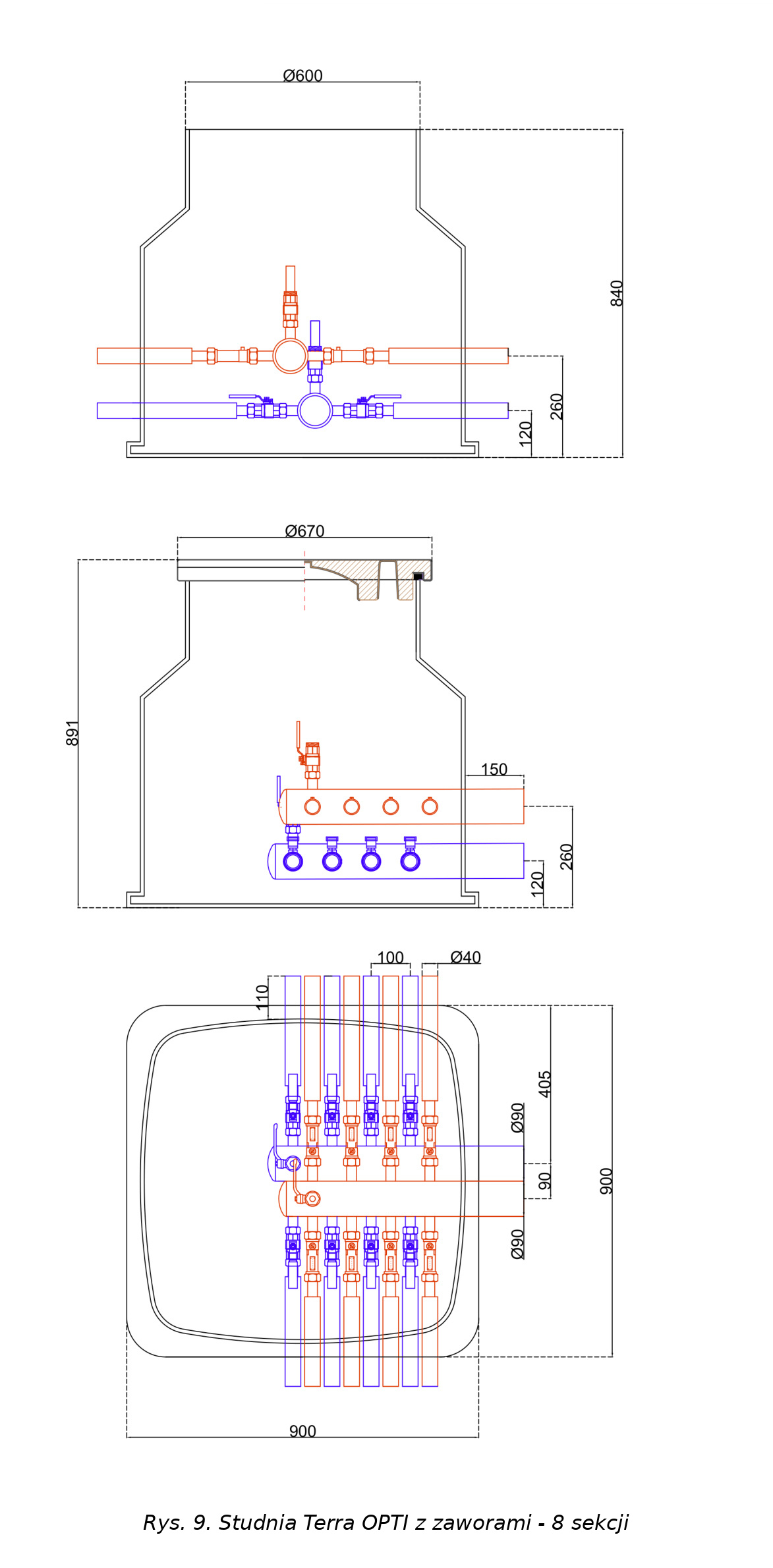

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 8-sekcyjnej z zaworami

• Liczba sekcji: 8

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Liczba belek kolektorowych: 2

• Średnica belek kolektorowych: Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba zaworów odcinających sekcje: 16

• Liczba zaworów odcinających na belce zasilającej: 8

• Liczba zaworów odcinających na belce powrotnej: 8

• Liczba zaworów napełniająco-odpowietrzających 1″ GZ: 2

• Łączna liczba zaworów wszystkich typów: 18

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 8-sekcyjnej z zaworami

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø90 mm z odejściami Ø40 mm, szesnaście zaworów odcinających umożliwiających niezależne zamykanie ośmiu obiegów oraz dwa zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Zawory odcinające na belce zasilającej umożliwiają indywidualne zamykanie dopływu czynnika roboczego do każdego z ośmiu obiegów.

Zawory odcinające na belce powrotnej pozwalają odciąć poszczególne sekcje po stronie powrotu, ułatwiając izolowanie obiegów podczas kontroli i prac serwisowych.

Zawory napełniająco-odpowietrzające 1″ GZ służą do wykonywania czynności związanych z napełnianiem i odpowietrzaniem instalacji dolnego źródła.

Belki kolektorowe PE100RC Ø90 mm umożliwiają połączenie ośmiu obiegów wymiennika gruntowego z przewodami głównymi instalacji.

Wersja z zaworami nie posiada rotametrów. Materiał zaworów sekcyjnych należy potwierdzić w specyfikacji konkretnego wariantu, ponieważ producent przewiduje różne wykonania armatury.

Medium robocze w studni rozdzielaczowej TERRA OPTI 8-sekcyjnej z zaworami

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rodzaj i stężenie czynnika roboczego należy dobrać zgodnie z dokumentacją projektową, wymaganiami gruntowej pompy ciepła oraz przewidywanymi warunkami eksploatacji dolnego źródła.

W instalacjach obejmujących osiem obiegów szczególnie istotne jest prawidłowe napełnienie i odpowietrzenie każdej sekcji. Przed uruchomieniem systemu należy również przeprowadzić wymagane próby szczelności i sprawdzić poprawność działania armatury odcinającej.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 8-sekcyjnej z zaworami

Studnia przeznaczona jest do instalacji gruntowych pomp ciepła, w których dolne źródło obejmuje osiem niezależnych obiegów wymiennika gruntowego.

Może być stosowana między innymi w:

• Instalacjach wykorzystujących osiem pionowych sond gruntowych

• Systemach z ośmioma pętlami poziomego kolektora gruntowego

• Rozbudowanych instalacjach dolnego źródła w budynkach mieszkalnych

• Obiektach wielorodzinnych wyposażonych w gruntowe pompy ciepła

• Budynkach usługowych, biurowych i komercyjnych

• Instalacjach wymagających niezależnego odcinania ośmiu obiegów

• Układach, w których pomiar przepływu realizowany jest poza studnią rozdzielaczową

Dobór studni powinien uwzględniać liczbę obiegów, średnice przewodów, wymagane natężenia przepływu oraz opory hydrauliczne całego wymiennika gruntowego.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 8-sekcyjnej z zaworami

Studnię należy montować zgodnie z dokumentacją techniczną producenta oraz projektem instalacji dolnego źródła. Miejsce posadowienia powinno zapewniać stabilne podparcie konstrukcji, prawidłowe prowadzenie przewodów oraz dostęp do włazu rewizyjnego.

Podczas podłączania ośmiu obiegów należy zachować właściwe przyporządkowanie przewodów zasilających i powrotnych. Zaleca się jednoznaczne oznaczenie poszczególnych sekcji, aby ułatwić późniejszą identyfikację sond lub pętli kolektora gruntowego.

Wszystkie połączenia hydrauliczne powinny zostać wykonane zgodnie z wymaganiami zastosowanego systemu rurowego oraz dokumentacją instalacji.

Przed uruchomieniem należy przeprowadzić wymagane próby szczelności, napełnić układ odpowiednim medium roboczym i dokładnie odpowietrzyć wszystkie osiem obiegów.

Po uruchomieniu instalacji należy sprawdzić prawidłowość działania zaworów odcinających oraz parametry pracy dolnego źródła.

Podczas eksploatacji zaleca się okresową kontrolę szczelności połączeń, stanu armatury oraz dostępności włazu rewizyjnego.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 8-sekcyjną z zaworami?

W instalacjach obejmujących osiem obiegów dolnego źródła kluczowe znaczenie ma możliwość centralnego zarządzania połączeniami hydraulicznymi oraz niezależnego odcinania poszczególnych sekcji. PRAWTECH TERRA OPTI pozwala zgromadzić armaturę rozdzielczą w jednej podziemnej komorze, zapewniając dostęp do połączeń podczas kontroli i serwisowania.

Szesnaście zaworów odcinających umożliwia niezależne zamykanie ośmiu obiegów po stronie zasilania i powrotu. Belki kolektorowe PE100RC Ø90 mm z odejściami Ø40 mm tworzą układ rozdzielczy przeznaczony do instalacji gruntowych pomp ciepła wykorzystujących większą liczbę sond lub pętli kolektora poziomego.

Model 8-sekcyjny stanowi rozwiązanie dla inwestorów i instalatorów poszukujących studni rozdzielaczowej bez rotametrów, która umożliwia uporządkowanie rozbudowanej instalacji dolnego źródła, ułatwia diagnostykę i zapewnia niezależne odcinanie każdego z ośmiu obiegów.

Zamów studnię rozdzielaczową z zaworami PRAWTECH TERRA OPTI 8-sekcyjną w OMEGA-PLAST.
