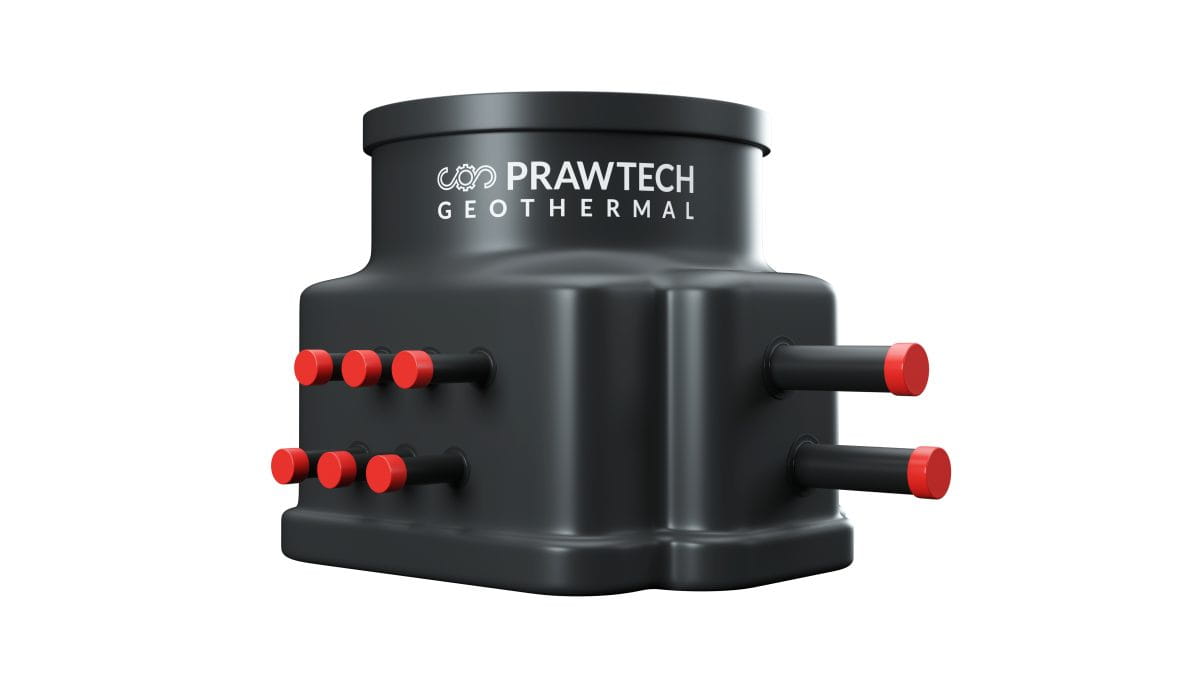

Studnia rozdzielaczowa z zaworami 5-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa z zaworami 5-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa z zaworami 5-sekcyjna TERRA MINI PLUS PRAWTECH została zaprojektowana do podziemnego połączenia pięciu obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia skupienie przewodów wymiennika gruntowego w jednym punkcie instalacji oraz niezależne odcinanie poszczególnych sekcji za pomocą zaworów kulowych.

Pięciosekcyjny rozdzielacz wykonany z polietylenu PE100RC zapewnia połączenie obiegów zasilających i powrotnych, a szczelna komora podziemna chroni armaturę oraz połączenia hydrauliczne. Konstrukcja sprawdza się w instalacjach z rozbudowanym dolnym źródłem, w których istotne są przejrzysty układ przewodów i możliwość odizolowania wybranego obiegu podczas czynności serwisowych.

Najważniejsze zalety studni rozdzielaczowej TERRA MINI PLUS 5-sekcyjnej z zaworami

• Obsługa pięciu niezależnych obiegów – możliwość połączenia pięciu sekcji gruntowego wymiennika ciepła

• Indywidualne odcinanie sekcji – zawory kulowe umożliwiają zamknięcie wybranego obiegu bez konieczności zamykania pozostałych

• Belki kolektorowe PE100RC – trwała konstrukcja przeznaczona do instalacji dolnego źródła

• Centralizacja połączeń hydraulicznych – uporządkowanie dziesięciu przewodów sekcyjnych w jednej studni

• Fabrycznie uszczelnione przejścia rur – zabezpieczenie miejsc wprowadzenia przewodów do komory

• Dostęp do armatury od góry – ułatwiona kontrola zaworów i wykonywanie prac serwisowych

• Konstrukcja bez rotametrów – rozwiązanie przeznaczone do odcinania obiegów bez pomiaru przepływu w studni

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 5-sekcyjnej

Studnia przeznaczona jest do instalacji gruntowych pomp ciepła wykorzystujących pięć niezależnych obiegów dolnego źródła. Może współpracować z pionowymi sondami geotermalnymi oraz poziomymi kolektorami gruntowymi.

Zastosowanie pięciosekcyjnego rozdzielacza pozwala doprowadzić przewody poszczególnych obiegów do jednej komory, a następnie połączyć je ze wspólnymi przewodami prowadzącymi do pompy ciepła.

Rozwiązanie jest szczególnie przydatne w instalacjach, w których konieczne jest zachowanie możliwości indywidualnego odcinania sekcji podczas kontroli, płukania lub prac serwisowych.

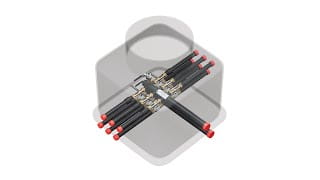

Konstrukcja i zasada działania studni TERRA MINI PLUS 5-sekcyjnej

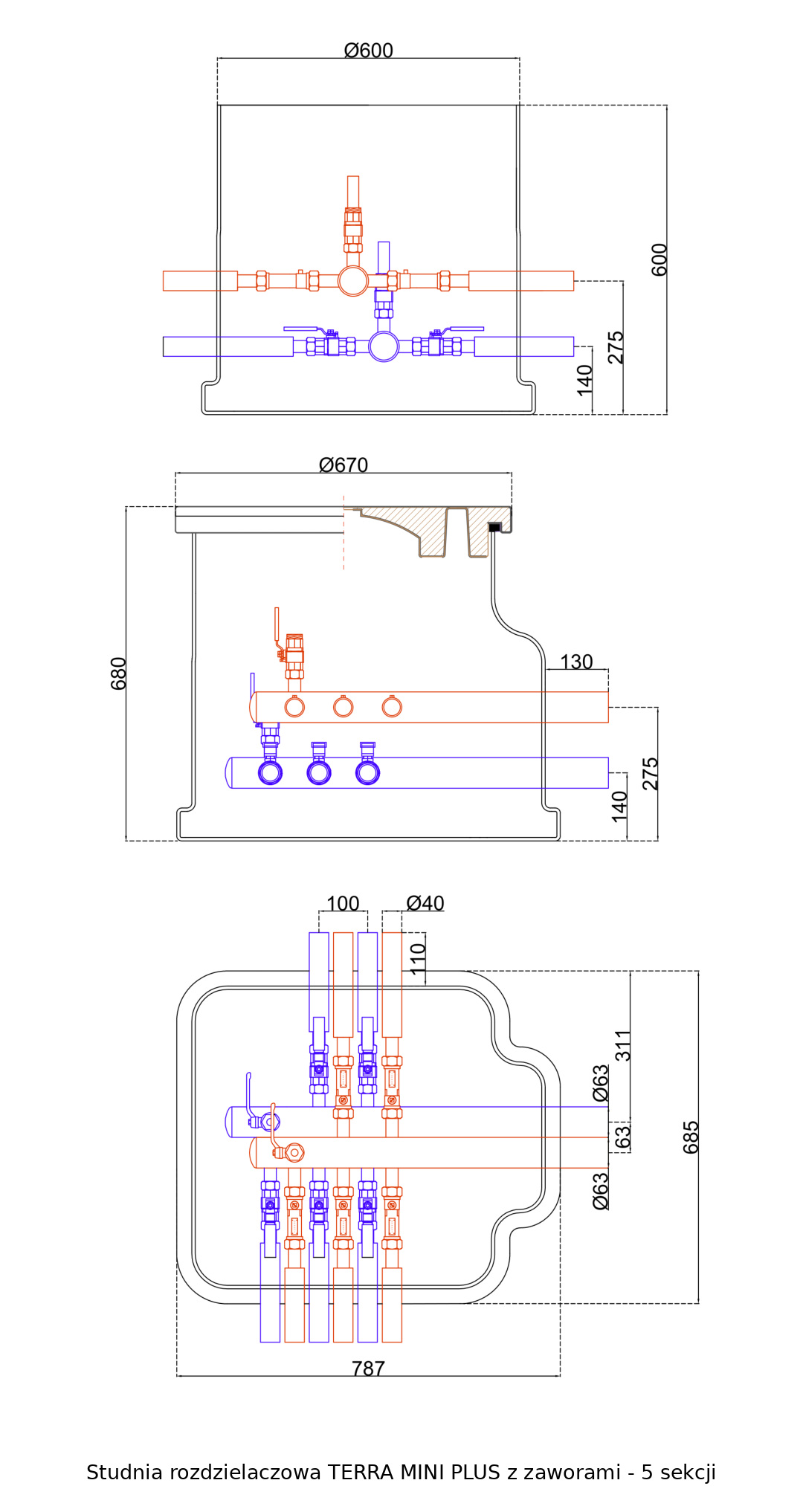

Wewnątrz studni znajdują się dwie belki kolektorowe wykonane z polietylenu PE100RC o średnicy Ø63 mm. Każda belka posiada pięć odejść sekcyjnych Ø40 mm, co umożliwia podłączenie przewodów zasilających i powrotnych pięciu obiegów dolnego źródła.

Podczas pracy instalacji czynnik roboczy przepływa przez rozdzielacz do poszczególnych sekcji wymiennika gruntowego, a następnie powraca do wspólnej belki kolektorowej.

Zastosowane zawory kulowe umożliwiają indywidualne zamykanie i otwieranie obiegów. Wersja Z nie jest wyposażona w rotametry, dlatego nie zapewnia pomiaru natężenia przepływu ani precyzyjnego równoważenia hydraulicznego za pomocą armatury studni.

Parametry techniczne studni rozdzielaczowej TERRA MINI PLUS 5-sekcyjnej PRAWTECH

• Producent: PRAWTECH

• Seria: TERRA MINI PLUS

• Model: OZESMZM054063

• Rodzaj rozdzielacza: z zaworami kulowymi

• Liczba sekcji: 5

• Materiał belek kolektorowych: PE100RC

• Średnica belek głównych: Ø63 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Maksymalne ciśnienie robocze rozdzielacza: 1,0 MPa (10 bar)

• Temperatura pracy: od -10°C do +30°C

• Sposób montażu: podziemny

• Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi

Wyposażenie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 5-sekcyjnej

• Komora podziemna z tworzywa sztucznego z fabrycznie uszczelnionymi przejściami hydraulicznymi

• Pokrywa tworzywowa z uszczelką

• Dwie belki kolektorowe PE100RC Ø63 mm

• Dziesięć odejść sekcyjnych Ø40 mm – po pięć na każdej belce

• Zawory kulowe umożliwiające indywidualne odcinanie poszczególnych sekcji

• Dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ

• Rozłączne połączenia armatury umożliwiające wymianę zaworów

Montaż studni rozdzielaczowej TERRA MINI PLUS 5-sekcyjnej

Studnię należy posadowić pod powierzchnią gruntu zgodnie z dokumentacją projektową i zaleceniami producenta. Miejsce montażu powinno umożliwiać doprowadzenie przewodów pięciu obiegów wymiennika gruntowego oraz przewodów dobiegowych łączących rozdzielacz z instalacją pompy ciepła.

Podczas wykonywania połączeń należy uwzględnić wydłużenia liniowe przewodów polietylenowych. Producent zaleca stosowanie kompensatorów typu U lub Z na przewodach dobiegowych w celu ograniczenia przenoszenia naprężeń na rozdzielacz.

Po zakończeniu prac montażowych należy przeprowadzić próbę szczelności, przepłukać instalację, napełnić ją właściwym płynem niskokrzepnącym i dokładnie odpowietrzyć wszystkie obiegi.

Eksploatacja i konserwacja studni TERRA MINI PLUS 5-sekcyjnej

Pięciosekcyjny rozdzielacz umożliwia indywidualne odcinanie obiegów dolnego źródła, co ułatwia wykonywanie czynności kontrolnych i serwisowych.

W ramach okresowej obsługi należy sprawdzać szczelność połączeń, stan zaworów kulowych oraz uszczelnienie pokrywy. Dostęp do wnętrza studni pozwala przeprowadzać niezbędne kontrole bez odkopywania całej komory.

Zawory kulowe należy wykorzystywać zgodnie z ich przeznaczeniem, czyli do otwierania i zamykania przepływu, a nie do jego precyzyjnej regulacji.

Dlaczego warto wybrać studnię rozdzielaczową z zaworami 5-sekcyjną PRAWTECH?

Model TERRA MINI PLUS 5-sekcyjny pozwala połączyć pięć obiegów dolnego źródła w jednym punkcie hydraulicznym, zachowując możliwość ich niezależnego odcinania. To praktyczne rozwiązanie dla instalacji gruntowych pomp ciepła wymagających większej liczby sekcji oraz wygodnego dostępu do armatury.

Trwałe belki PE100RC, zawory kulowe i szczelna komora podziemna tworzą funkcjonalny układ rozdziału czynnika roboczego, dostosowany do potrzeb instalatorów oraz użytkowników systemów geotermalnych.

Wybierz studnię rozdzielaczową z zaworami 5-sekcyjną TERRA MINI PLUS PRAWTECH i połącz pięć obiegów dolnego źródła gruntowej pompy ciepła w jednej komorze z możliwością niezależnego odcinania każdej sekcji.
