Studnia rozdzielaczowa z rotametrami 13-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z rotametrami 13-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa PRAWTECH TERRA OPTI 13-sekcyjna to podziemny system rozdziału, regulacji i kontroli czynnika roboczego, przeznaczony do rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła. Umożliwia połączenie trzynastu niezależnych obiegów wymiennika gruntowego w jednym punkcie hydraulicznym, zapewniając dostęp do armatury regulacyjnej, pomiarowej i odcinającej.

Przy tak dużej liczbie obiegów szczególnego znaczenia nabiera możliwość indywidualnego ustawienia przepływu. Poszczególne sondy gruntowe lub pętle kolektora poziomego mogą charakteryzować się różnymi oporami hydraulicznymi, dlatego równomierna praca dolnego źródła wymaga odpowiedniego zrównoważenia instalacji.

Model wyposażono w 13 mosiężnych rotametrów o zakresie wskazań 8–38 l/min, umożliwiających niezależną kontrolę i regulację przepływu w każdej sekcji. Dodatkowo 26 zaworów odcinających pozwala odizolować wybrane obiegi podczas diagnostyki, konserwacji i prac serwisowych.

Układ hydrauliczny opiera się na dwóch belkach kolektorowych PE100RC Ø90 mm z odejściami Ø40 mm. Całość umieszczono w podziemnej studni o wymiarach 900 × 900 × 891 mm, wyposażonej we właz rewizyjny zapewniający dostęp do armatury.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 13-sekcyjnej

• Obsługa 13 niezależnych obiegów dolnego źródła – możliwość połączenia rozbudowanego wymiennika gruntowego w jednym punkcie rozdzielczym

• Indywidualne równoważenie hydrauliczne – regulacja przepływu w każdej sekcji zgodnie z wymaganiami projektu instalacji

• Kontrola przepływów podczas eksploatacji – 13 mosiężnych rotametrów umożliwia obserwację parametrów pracy poszczególnych obiegów

• Niezależne odcinanie sekcji – 26 zaworów odcinających ułatwia diagnostykę oraz wykonywanie prac serwisowych

• Belki kolektorowe PE100RC Ø90 mm – rozwiązanie dostosowane do instalacji obejmujących większą liczbę obiegów

• Centralizacja armatury dolnego źródła – uporządkowane rozmieszczenie połączeń hydraulicznych w jednej studni

• Podziemna konstrukcja – możliwość ograniczenia zapotrzebowania na przestrzeń techniczną wewnątrz budynku

• Dostęp przez właz rewizyjny – wygodna kontrola i obsługa armatury po zakończeniu montażu

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 13-sekcyjnej

Studnia TERRA OPTI stanowi centralny punkt połączenia trzynastu obiegów wymiennika gruntowego z przewodami głównymi dolnego źródła pompy ciepła.

Czynnik roboczy doprowadzany do belki rozdzielczej PE100RC Ø90 mm kierowany jest do trzynastu odejść Ø40 mm. Każda sekcja posiada mosiężny rotametr, który umożliwia obserwację i regulację natężenia przepływu.

Po przepłynięciu przez sondy pionowe lub poziome kolektory gruntowe czynnik powraca do drugiej belki kolektorowej, a następnie kierowany jest do instalacji pompy ciepła.

W przypadku trzynastu obiegów różnice długości przewodów, warunków pracy oraz oporów hydraulicznych mogą powodować nierównomierny rozdział czynnika. Dzięki rotametrom instalator może przeprowadzić regulację poszczególnych sekcji, dostosowując przepływy do wartości określonych w dokumentacji projektowej.

Zawory odcinające umożliwiają zamknięcie wybranego obiegu po stronie zasilania i powrotu, co ułatwia prowadzenie czynności serwisowych bez konieczności odłączania wszystkich pozostałych sekcji.

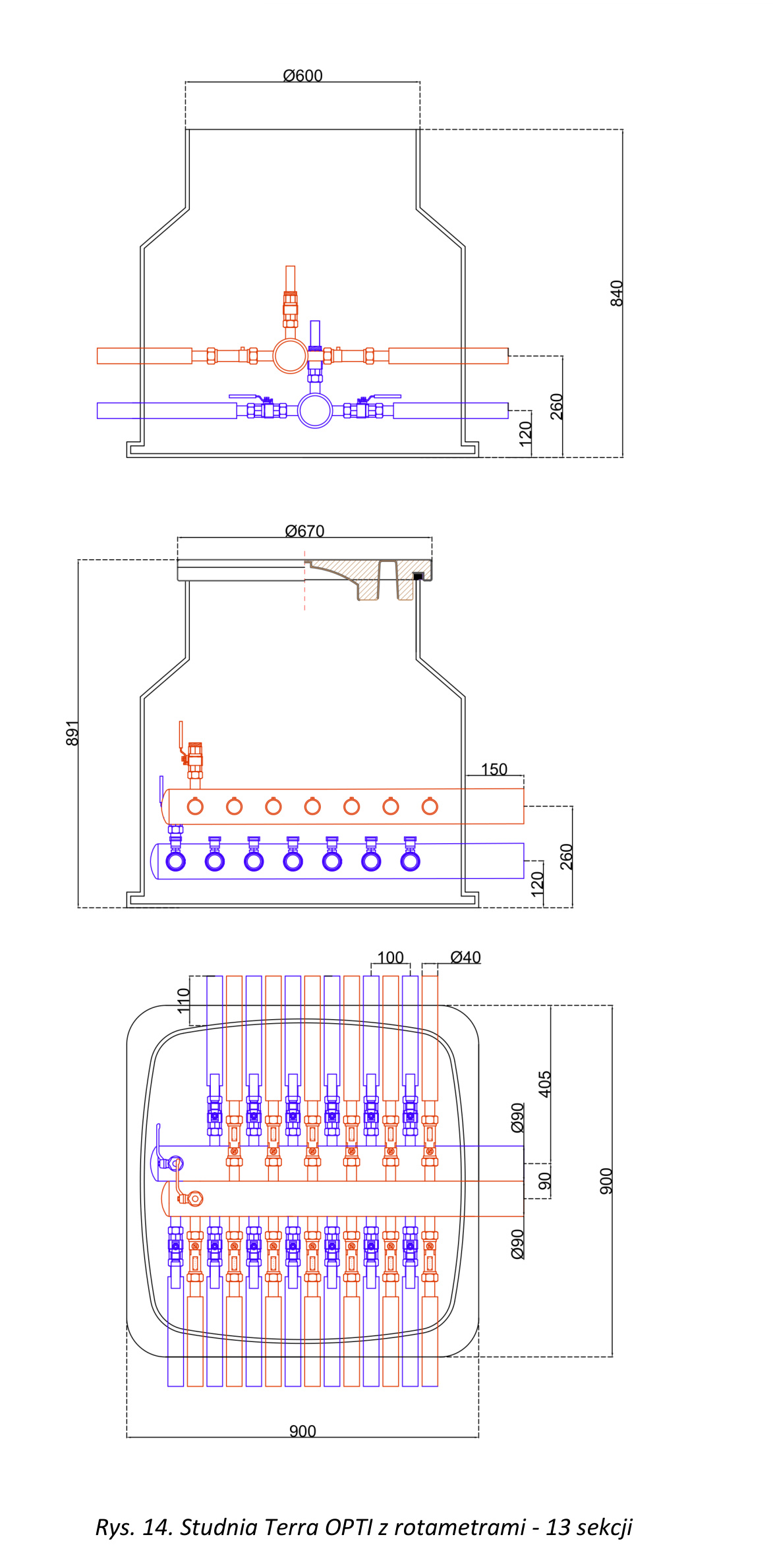

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 13-sekcyjnej

• Liczba sekcji: 13

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Średnica belek kolektorowych: Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba rotametrów: 13

• Zakres wskazań rotametrów: 8–38 l/min

• Dokładność wskazań rotametrów: ±10%

• Łączna liczba zaworów odcinających: 26

• Zawory kulowe zintegrowane z rotametrami: 13

• Zawory odcinające mosiężne DN25 na belce powrotnej: 13

• Liczba zaworów napełniająco-odpowietrzających 1″ GZ: 2

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 13-sekcyjnej

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø90 mm, trzynaście mosiężnych rotametrów 8–38 l/min ze zintegrowanymi zaworami kulowymi, trzynaście mosiężnych zaworów odcinających DN25 na belce powrotnej oraz dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Rotametry mosiężne 8–38 l/min umożliwiają indywidualny odczyt i regulację przepływu w każdym z trzynastu obiegów wymiennika gruntowego.

Zawory odcinające pozwalają zamykać poszczególne sekcje po stronie zasilania i powrotu, ułatwiając diagnostykę oraz prowadzenie prac serwisowych.

Zawory napełniająco-odpowietrzające 1″ GZ umożliwiają wykonywanie czynności związanych z napełnianiem i odpowietrzaniem układu dolnego źródła.

Medium robocze i regulacja przepływu w studni TERRA OPTI 13-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Mosiężne rotametry posiadają zakres wskazań 8–38 l/min. W przypadku stosowania wodnych roztworów glikolu należy uwzględnić wpływ stężenia czynnika na wskazania przepływomierzy.

Współczynniki korekcyjne podane przez producenta:

• Roztwór glikolu o stężeniu 20–30%: 0,9

• Roztwór glikolu o stężeniu 30–40%: 0,8

Regulację trzynastu obiegów należy przeprowadzać na podstawie projektu instalacji, uwzględniając wymagane przepływy, długości przewodów, opory hydrauliczne oraz parametry pracy pompy obiegowej.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 13-sekcyjnej

Studnia TERRA OPTI 13-sekcyjna przeznaczona jest do instalacji gruntowych pomp ciepła, w których dolne źródło obejmuje trzynaście niezależnych obiegów.

Może być stosowana między innymi w:

• Rozbudowanych instalacjach z pionowymi sondami gruntowymi

• Systemach wykorzystujących poziome kolektory gruntowe

• Instalacjach ogrzewania i chłodzenia opartych na gruntowych pompach ciepła

• Większych budynkach mieszkalnych i wielorodzinnych

• Obiektach usługowych, biurowych i komercyjnych

• Inwestycjach wymagających centralnej regulacji trzynastu obiegów dolnego źródła

Dobór studni powinien uwzględniać liczbę obiegów, wymagane natężenia przepływu oraz parametry hydrauliczne całego wymiennika gruntowego.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 13-sekcyjnej

Studnię należy montować zgodnie z dokumentacją techniczną producenta oraz projektem instalacji dolnego źródła. Miejsce posadowienia powinno zapewniać stabilne podparcie konstrukcji, prawidłowe prowadzenie przewodów oraz dostęp do włazu rewizyjnego.

Podczas podłączania trzynastu obiegów należy zachować właściwe przyporządkowanie przewodów zasilających i powrotnych. Wszystkie połączenia hydrauliczne powinny zostać wykonane zgodnie z wymaganiami zastosowanego systemu rurowego.

Przed uruchomieniem instalacji należy przeprowadzić wymagane próby szczelności, napełnić układ odpowiednim medium roboczym oraz dokładnie odpowietrzyć wszystkie sekcje.

Następnie należy wykonać równoważenie hydrauliczne, ustawiając przepływy na rotametrach zgodnie z wartościami określonymi w dokumentacji projektowej.

Podczas eksploatacji zaleca się okresową kontrolę szczelności połączeń, działania zaworów oraz wskazań rotametrów.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 13-sekcyjną?

W instalacji obejmującej trzynaście obiegów dolnego źródła ważne jest zapewnienie przejrzystego układu hydraulicznego, który umożliwia kontrolę przepływu oraz niezależną obsługę każdej sekcji. PRAWTECH TERRA OPTI pozwala zgromadzić armaturę całego rozdzielacza w jednej podziemnej studni.

13 mosiężnych rotametrów umożliwia indywidualne ustawianie przepływów, natomiast 26 zaworów odcinających zapewnia możliwość odizolowania wybranych obiegów podczas prac serwisowych. Belki kolektorowe PE100RC Ø90 mm oraz odejścia Ø40 mm tworzą układ rozdzielczy przeznaczony do rozbudowanych instalacji gruntowych pomp ciepła.

To rozwiązanie dla inwestorów i instalatorów, którzy oczekują centralnego rozdziału czynnika roboczego, możliwości równoważenia hydraulicznego oraz wygodnego dostępu do armatury trzynastu obiegów dolnego źródła.

Zamów studnię rozdzielaczową PRAWTECH TERRA OPTI 13-sekcyjną w OMEGA-PLAST.
