Studnia rozdzielaczowa z zaworami 5-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z zaworami 5-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa z zaworami 5-sekcyjna PRAWTECH TERRA OPTI to podziemny układ rozdzielczy przeznaczony do instalacji dolnego źródła gruntowych pomp ciepła, w których wykorzystywanych jest pięć niezależnych obiegów wymiennika gruntowego. Umożliwia centralne połączenie przewodów zasilających i powrotnych, zapewniając dostęp do armatury oraz możliwość indywidualnego odcinania każdej sekcji.

W instalacjach obejmujących pięć sond pionowych lub pętli kolektora poziomego odpowiednie rozmieszczenie połączeń hydraulicznych ma istotne znaczenie dla późniejszej obsługi systemu. Studnia TERRA OPTI pozwala zgromadzić elementy rozdzielacza poza budynkiem, ograniczając liczbę przewodów prowadzonych przez jego przegrody i ułatwiając identyfikację poszczególnych obiegów.

Podstawę układu stanowią dwie belki kolektorowe PE100RC Ø63 mm z odejściami Ø40 mm, umożliwiające rozdział i odbiór czynnika roboczego. Każdy z pięciu obiegów posiada niezależne zawory odcinające po stronie zasilania i powrotu, co pozwala wyłączyć wybraną sekcję podczas diagnostyki, konserwacji lub prac serwisowych.

Studnia wyposażona jest w 10 zaworów odcinających sekcje, dwa dodatkowe zawory napełniająco-odpowietrzające oraz właz rewizyjny Ø600 mm. Wersja z zaworami nie posiada rotametrów, dlatego jest przeznaczona do instalacji, w których pomiar natężenia przepływu realizowany jest niezależnie od studni rozdzielaczowej.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 5-sekcyjnej z zaworami

• Obsługa pięciu niezależnych obiegów dolnego źródła – centralne połączenie sond gruntowych lub pętli kolektora poziomego

• Niezależne odcinanie każdej sekcji – możliwość zamknięcia wybranego obiegu po stronie zasilania i powrotu

• Łatwiejsza lokalizacja problemów hydraulicznych – możliwość odizolowania poszczególnych obiegów podczas diagnostyki instalacji

• Belki kolektorowe PE100RC Ø63 mm – konstrukcja dostosowana do pięciosekcyjnego układu rozdzielczego

• Odejścia sekcyjne Ø40 mm – możliwość podłączenia przewodów gruntowego wymiennika ciepła

• Uporządkowana organizacja instalacji – skupienie połączeń hydraulicznych w jednym punkcie poza budynkiem

• Oszczędność przestrzeni technicznej – brak konieczności montowania rozdzielacza w pomieszczeniu technicznym

• Wygodny dostęp do armatury – właz rewizyjny umożliwia wykonywanie czynności kontrolnych i serwisowych

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 5-sekcyjnej z zaworami

Studnia TERRA OPTI stanowi centralny punkt połączenia pięciu obiegów gruntowego wymiennika ciepła z przewodami głównymi instalacji dolnego źródła.

Czynnik roboczy doprowadzany jest do belki rozdzielczej PE100RC Ø63 mm, skąd kierowany jest przez pięć odejść Ø40 mm do poszczególnych sond pionowych lub pętli kolektora poziomego.

Po przepłynięciu przez wymiennik gruntowy czynnik powraca do drugiej belki kolektorowej, która zbiera strumienie z pięciu obiegów i kieruje je do instalacji gruntowej pompy ciepła.

Każdy obieg posiada dwa zawory odcinające – jeden po stronie zasilania i drugi po stronie powrotu. Łącznie układ wyposażony jest w 10 zaworów odcinających, umożliwiających niezależne zamykanie poszczególnych sekcji.

Takie rozwiązanie pozwala odizolować wybrany obieg podczas kontroli szczelności, odpowietrzania lub wykonywania czynności serwisowych. Pozostałe sekcje mogą pozostawać podłączone do rozdzielacza, jednak zakres ich pracy podczas serwisowania zależy od konfiguracji całej instalacji.

Wersja z zaworami nie jest wyposażona w rotametry, dlatego nie zapewnia bezpośredniego odczytu natężenia przepływu. Kontrola i równoważenie hydrauliczne powinny być realizowane zgodnie z projektem instalacji, przy wykorzystaniu odpowiednich metod pomiarowych.

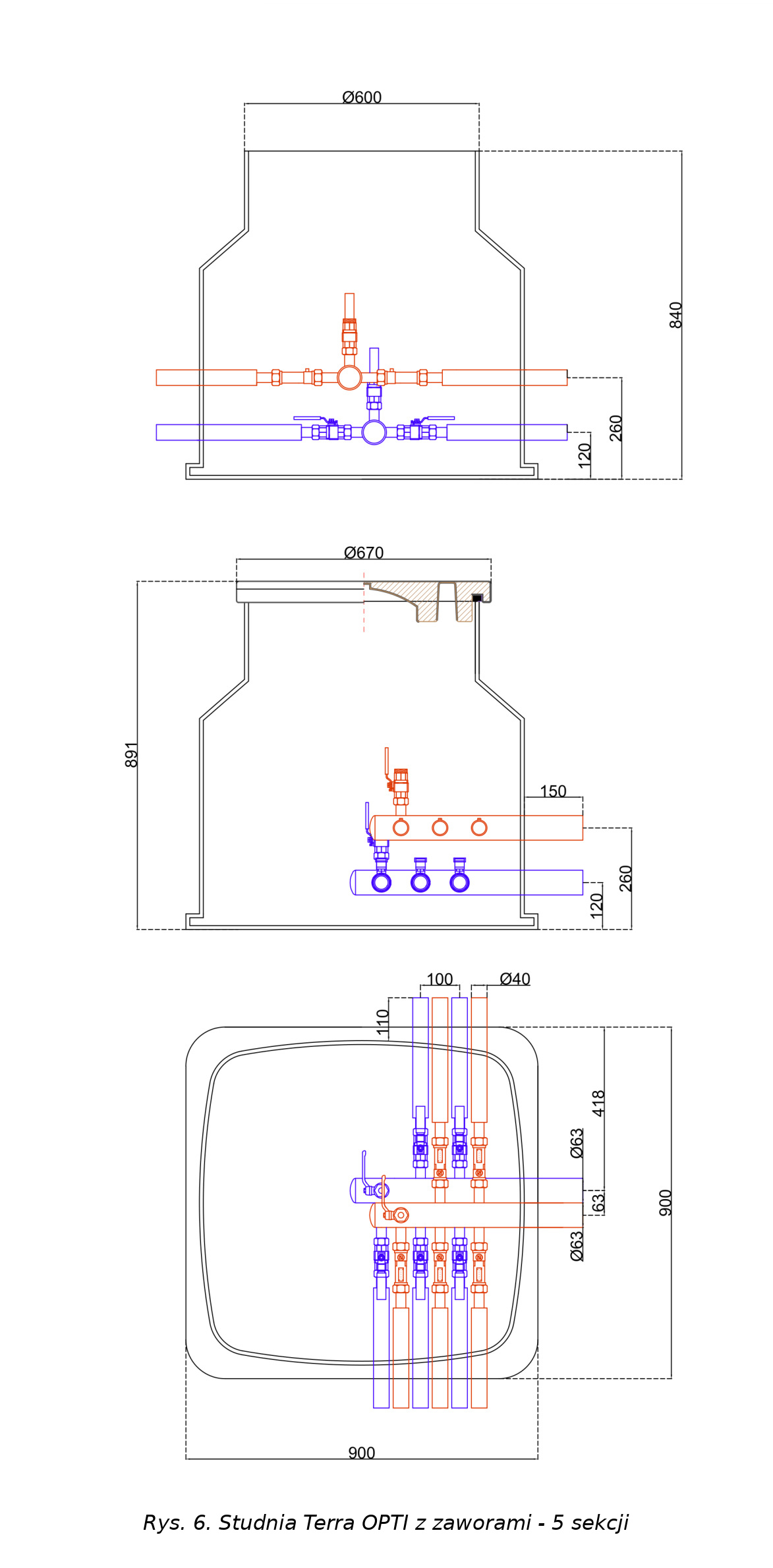

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 5-sekcyjnej z zaworami

• Liczba sekcji: 5

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Liczba belek kolektorowych: 2

• Średnica belek kolektorowych: Ø63 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba zaworów odcinających sekcje: 10

• Liczba zaworów odcinających na belce zasilającej: 5

• Liczba zaworów odcinających na belce powrotnej: 5

• Liczba zaworów napełniająco-odpowietrzających 1″ GZ: 2

• Łączna liczba zaworów wszystkich typów: 12

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 5-sekcyjnej z zaworami

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø63 mm z odejściami Ø40 mm, dziesięć zaworów odcinających umożliwiających niezależne zamykanie pięciu obiegów oraz dwa zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Zawory odcinające na belce zasilającej umożliwiają niezależne zamykanie dopływu czynnika roboczego do każdej z pięciu sekcji.

Zawory odcinające na belce powrotnej pozwalają zamykać poszczególne obiegi po stronie powrotu, ułatwiając ich izolowanie podczas kontroli i serwisowania instalacji.

Zawory napełniająco-odpowietrzające 1″ GZ umożliwiają wykonywanie czynności związanych z napełnianiem i odpowietrzaniem układu dolnego źródła.

Belki kolektorowe PE100RC Ø63 mm zapewniają połączenie pięciu obiegów wymiennika gruntowego z przewodami głównymi instalacji.

Wersja z zaworami nie posiada rotametrów. Materiał zaworów sekcyjnych należy potwierdzić w specyfikacji konkretnego wariantu, ponieważ producent przewiduje różne wykonania armatury.

Medium robocze w studni rozdzielaczowej TERRA OPTI 5-sekcyjnej z zaworami

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rodzaj i stężenie czynnika roboczego należy dobrać zgodnie z dokumentacją projektową, wymaganiami gruntowej pompy ciepła oraz warunkami eksploatacji dolnego źródła.

Podczas napełniania instalacji należy zadbać o prawidłowe odpowietrzenie wszystkich pięciu obiegów oraz sprawdzić szczelność połączeń hydraulicznych. W przypadku wykonywania czynności na pojedynczych sekcjach należy przestrzegać procedur określonych przez projektanta i wykonawcę instalacji.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 5-sekcyjnej z zaworami

Studnia przeznaczona jest do instalacji gruntowych pomp ciepła, w których dolne źródło składa się z pięciu niezależnych obiegów wymiennika gruntowego.

Może być stosowana między innymi w:

• Instalacjach wykorzystujących pięć pionowych sond gruntowych

• Systemach z pięcioma pętlami poziomego kolektora gruntowego

• Instalacjach dolnego źródła w większych budynkach jednorodzinnych

• Budynkach mieszkalnych o podwyższonym zapotrzebowaniu na energię cieplną

• Niewielkich i średnich obiektach usługowych

• Instalacjach wymagających niezależnego odcinania pięciu obiegów

• Układach, w których pomiar przepływu realizowany jest poza studnią rozdzielaczową

Dobór studni powinien uwzględniać liczbę obiegów, średnice przewodów, wymagane natężenia przepływu oraz opory hydrauliczne całego wymiennika gruntowego.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 5-sekcyjnej z zaworami

Studnię należy montować zgodnie z dokumentacją techniczną producenta oraz projektem instalacji dolnego źródła. Miejsce posadowienia powinno zapewniać stabilne podparcie konstrukcji, prawidłowe prowadzenie przewodów oraz dostęp do włazu rewizyjnego.

Podczas podłączania pięciu obiegów należy zachować właściwe przyporządkowanie przewodów zasilających i powrotnych. Zaleca się jednoznaczne oznaczenie poszczególnych sekcji, aby ułatwić późniejszą identyfikację sond lub pętli kolektora gruntowego.

Wszystkie połączenia hydrauliczne powinny zostać wykonane zgodnie z wymaganiami zastosowanego systemu rurowego oraz dokumentacją instalacji.

Przed uruchomieniem należy przeprowadzić wymagane próby szczelności, napełnić układ odpowiednim medium roboczym i dokładnie odpowietrzyć wszystkie pięć obiegów.

Po uruchomieniu instalacji należy sprawdzić prawidłowość działania zaworów odcinających oraz parametry pracy dolnego źródła.

Podczas eksploatacji zaleca się okresową kontrolę szczelności połączeń, stanu armatury oraz dostępności włazu rewizyjnego.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 5-sekcyjną z zaworami?

W instalacjach obejmujących pięć obiegów dolnego źródła istotne jest zapewnienie centralnego punktu rozdziału czynnika roboczego oraz możliwości niezależnej obsługi poszczególnych sekcji. PRAWTECH TERRA OPTI pozwala zgromadzić armaturę rozdzielczą w jednej podziemnej komorze, zapewniając dostęp do połączeń hydraulicznych podczas kontroli i serwisowania.

Dziesięć zaworów odcinających umożliwia niezależne zamykanie pięciu obiegów po stronie zasilania i powrotu. Belki kolektorowe PE100RC Ø63 mm z odejściami Ø40 mm tworzą układ rozdzielczy dostosowany do instalacji gruntowych pomp ciepła wykorzystujących pięć sond lub pętli kolektora poziomego.

Model 5-sekcyjny stanowi rozwiązanie dla inwestorów i instalatorów poszukujących funkcjonalnej studni rozdzielaczowej bez rotametrów, która pozwala uporządkować połączenia dolnego źródła, ułatwić diagnostykę oraz zapewnić niezależne odcinanie poszczególnych obiegów.
