Studnia rozdzielaczowa z rotametrami 4-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z rotametrami 4-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa PRAWTECH TERRA OPTI 4-sekcyjna została zaprojektowana do obsługi czterech obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia połączenie przewodów wymiennika gruntowego w jednym podziemnym punkcie, zapewniając jednocześnie dostęp do armatury pomiarowej, regulacyjnej i odcinającej.

Najważniejszym elementem wyposażenia są 4 mosiężne rotametry o zakresie wskazań 8–38 l/min, które pozwalają kontrolować przepływ czynnika roboczego w każdym obiegu. W połączeniu z 8 zaworami odcinającymi umożliwiają niezależną regulację i obsługę poszczególnych sekcji bez konieczności ingerowania w pozostałe obiegi.

Studnia posiada dwie belki kolektorowe PE100RC Ø63 mm oraz odejścia sekcyjne Ø40 mm. Dzięki wymiarom zewnętrznym 900 × 900 mm i wysokości całkowitej 891 mm rozdzielacz może zostać umieszczony pod powierzchnią terenu, z zachowaniem dostępu przez właz rewizyjny.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 4-sekcyjnej

• Cztery niezależne obiegi dolnego źródła – możliwość połączenia czterech sekcji kolektora gruntowego w jednej studni

• Kontrola przepływu w każdym obiegu – cztery rotametry mosiężne umożliwiają bieżący odczyt przepływu czynnika

• Niezależne odcinanie sekcji – osiem zaworów odcinających ułatwia regulację i czynności serwisowe

• Równoważenie hydrauliczne instalacji – możliwość dostosowania przepływów do wymagań poszczególnych obiegów

• Belki kolektorowe PE100RC – konstrukcja dostosowana do pracy w instalacjach dolnego źródła

• Podziemna zabudowa – rozdzielacz nie zajmuje przestrzeni w pomieszczeniu technicznym

• Dostęp do armatury przez właz rewizyjny – możliwość kontroli i obsługi instalacji po jej uruchomieniu

• Uporządkowane rozmieszczenie odejść – rozstaw osiowy 100 mm ułatwia prowadzenie przewodów sekcyjnych

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 4-sekcyjnej

Studnia TERRA OPTI pełni funkcję podziemnego punktu rozdziału i zbierania czynnika roboczego krążącego w instalacji dolnego źródła pompy ciepła.

Czynnik doprowadzany do belki zasilającej zostaje rozdzielony pomiędzy cztery obiegi wymiennika gruntowego. Każda sekcja posiada rotametr umożliwiający obserwację i regulację przepływu. Po przejściu przez wymiennik gruntowy czynnik powraca do belki powrotnej, skąd kierowany jest do dalszej części instalacji.

Niezależna regulacja czterech obiegów jest szczególnie przydatna w instalacjach, w których poszczególne sekcje różnią się długością przewodów lub oporami hydraulicznymi. Odpowiednie ustawienie przepływów pomaga zapewnić prawidłową współpracę całego dolnego źródła z pompą ciepła.

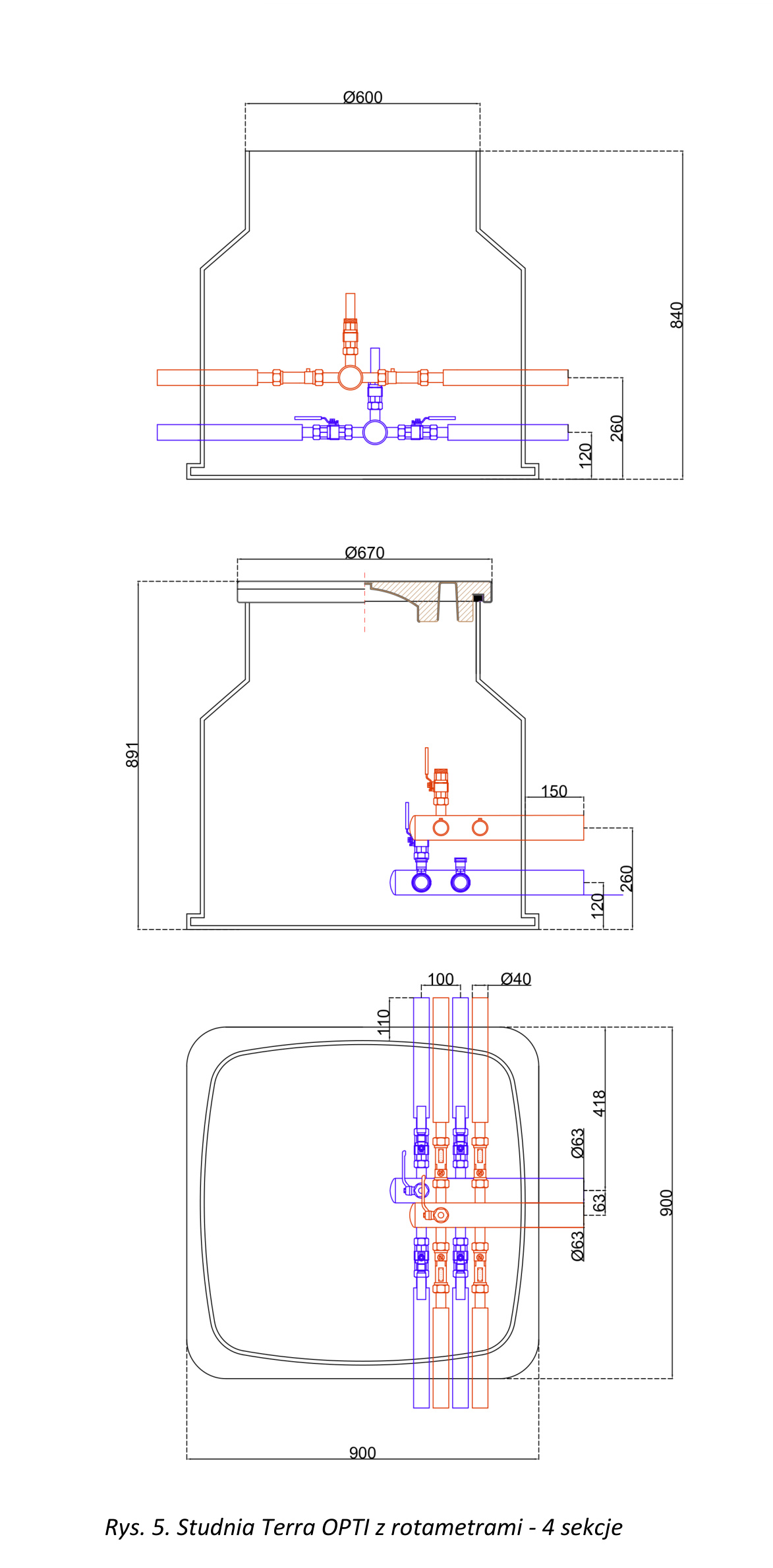

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 4-sekcyjnej

• Liczba sekcji: 4

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Średnica belek kolektorowych: Ø63 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba rotametrów: 4

• Zakres wskazań rotametrów: 8–38 l/min

• Dokładność wskazań rotametrów: ±10%

• Liczba zaworów odcinających: 8

• Zawory kulowe zintegrowane z rotametrami: 4

• Zawory odcinające mosiężne DN25 na belce powrotnej: 4

• Zawory napełniająco-odpowietrzające 1″ GZ: 2

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 4-sekcyjnej

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø63 mm, cztery mosiężne rotametry 8–38 l/min ze zintegrowanymi zaworami kulowymi, cztery mosiężne zawory odcinające DN25 na belce powrotnej oraz dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Rotametry mosiężne 8–38 l/min umożliwiają odczyt przepływu czynnika roboczego w czterech niezależnych obiegach. Zintegrowane zawory kulowe pozwalają na odcinanie przepływu w poszczególnych sekcjach.

Mosiężne zawory odcinające DN25 na belce powrotnej umożliwiają niezależne zamykanie obiegów podczas kontroli i prac serwisowych.

Zawory napełniająco-odpowietrzające 1″ GZ ułatwiają napełnianie instalacji oraz usuwanie powietrza z układu dolnego źródła.

Medium robocze i regulacja przepływu w studni TERRA OPTI 4-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Zastosowane rotametry umożliwiają kontrolę przepływu w zakresie 8–38 l/min. Podczas regulacji instalacji pracującej na roztworach glikolu należy uwzględnić wpływ stężenia czynnika na wskazania rotametrów.

Współczynniki korekcyjne podane przez producenta:

• Roztwór glikolu o stężeniu 20–30%: 0,9

• Roztwór glikolu o stężeniu 30–40%: 0,8

Przepływy w poszczególnych obiegach należy ustawiać zgodnie z projektem instalacji oraz charakterystyką hydrauliczną dolnego źródła.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 4-sekcyjnej

Czterosekcyjna studnia TERRA OPTI przeznaczona jest do instalacji gruntowych pomp ciepła wykorzystujących cztery niezależne obiegi wymiennika gruntowego.

Może współpracować z instalacjami opartymi na pionowych sondach gruntowych oraz poziomych kolektorach gruntowych, jeżeli średnice przyłączy i wymagane przepływy odpowiadają parametrom zastosowanego rozdzielacza.

Model sprawdzi się w instalacjach budynków mieszkalnych, usługowych i innych obiektów wymagających uporządkowanego połączenia czterech sekcji dolnego źródła.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 4-sekcyjnej

Studnię należy zamontować zgodnie z dokumentacją techniczną producenta i projektem instalacji dolnego źródła. Istotne jest prawidłowe posadowienie konstrukcji, odpowiednie prowadzenie przewodów oraz wykonanie szczelnych połączeń hydraulicznych.

Przed uruchomieniem instalacji należy przeprowadzić wymagane próby szczelności, napełnić układ odpowiednim medium roboczym i dokładnie odpowietrzyć wszystkie cztery obiegi.

Po uruchomieniu należy wyregulować przepływy na rotametrach, uwzględniając parametry projektowe instalacji oraz rodzaj zastosowanego czynnika. W trakcie eksploatacji zaleca się okresową kontrolę wskazań rotametrów, stanu zaworów i szczelności połączeń.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 4-sekcyjną?

Model 4-sekcyjny umożliwia obsługę czterech obiegów gruntowego wymiennika ciepła przy zachowaniu kompaktowych wymiarów studni. Jest rozwiązaniem dla instalacji wymagających większej liczby przyłączy oraz indywidualnej regulacji przepływu w każdej sekcji.

Cztery rotametry i osiem zaworów odcinających pozwalają kontrolować pracę dolnego źródła oraz odizolować wybrane obiegi podczas czynności serwisowych. Dzięki podziemnej zabudowie rozdzielacz pozostaje dostępny do obsługi, nie zajmując miejsca wewnątrz budynku.

Zamów studnię rozdzielaczową PRAWTECH TERRA OPTI 4-sekcyjną w OMEGA-PLAST.
