Studnia rozdzielaczowa z zaworami 26-sekcyjna TERRA V-SERIES

Studnia rozdzielaczowa z zaworami 26-sekcyjna TERRA V-SERIES

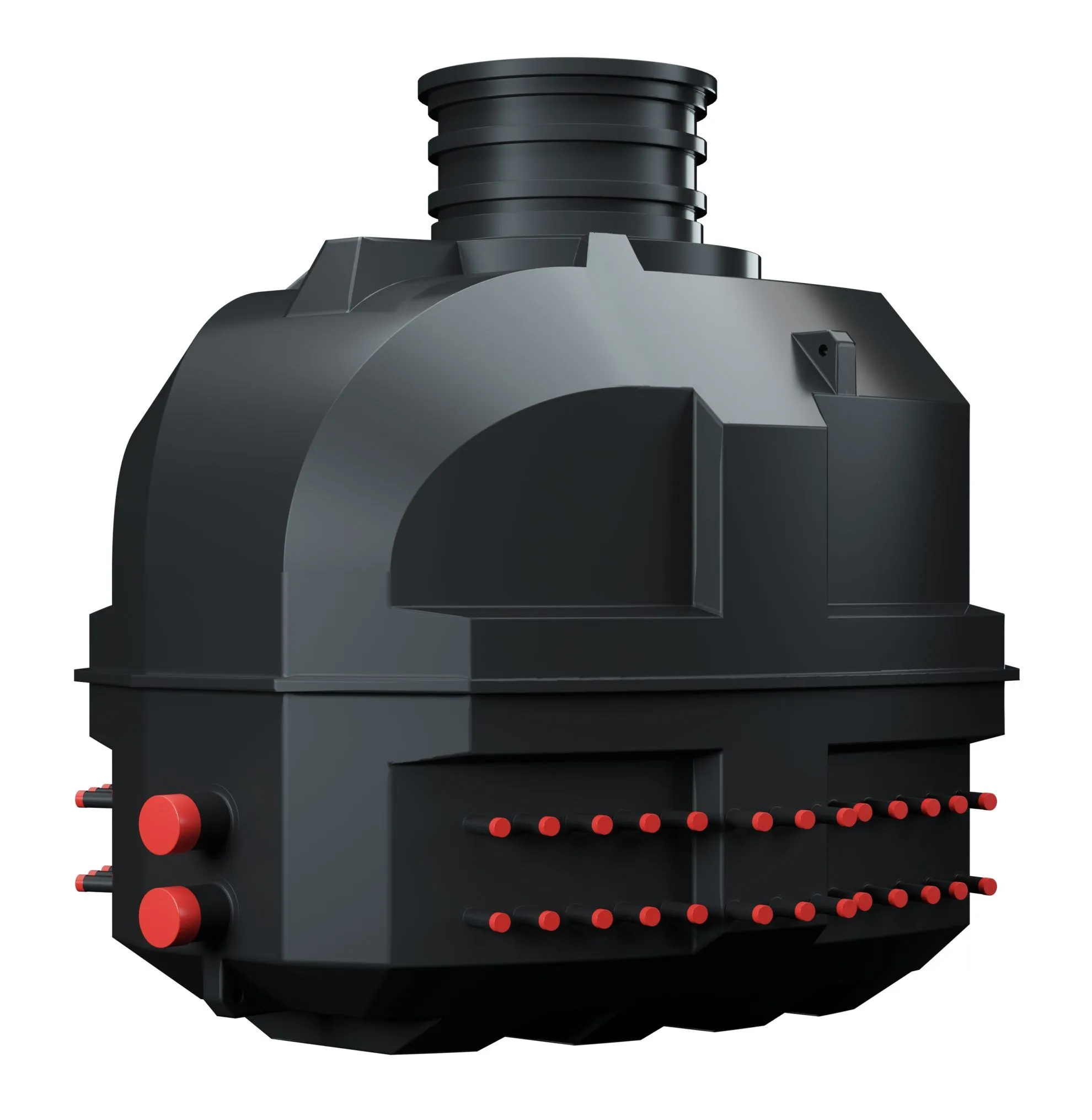

Studnia rozdzielaczowa z zaworami 26-sekcyjna TERRA V-SERIES firmy PRAWTECH to podziemny element instalacji dolnego źródła gruntowej pompy ciepła, przeznaczony do połączenia 26 niezależnych obiegów wymiennika gruntowego. Umożliwia centralne rozprowadzenie i odbiór czynnika roboczego, a także indywidualne odcinanie poszczególnych pętli podczas kontroli, diagnostyki oraz prac serwisowych.

W instalacjach obejmujących kilkadziesiąt przewodów gruntowych odpowiednia organizacja połączeń ma istotne znaczenie dla późniejszej eksploatacji. Model OZESVZP264012 wykorzystuje symetryczny układ 13 + 13 sekcji, dzięki któremu przewody sond pionowych lub kolektora poziomego można podłączyć do jednego rozdzielacza o konstrukcji typu V.

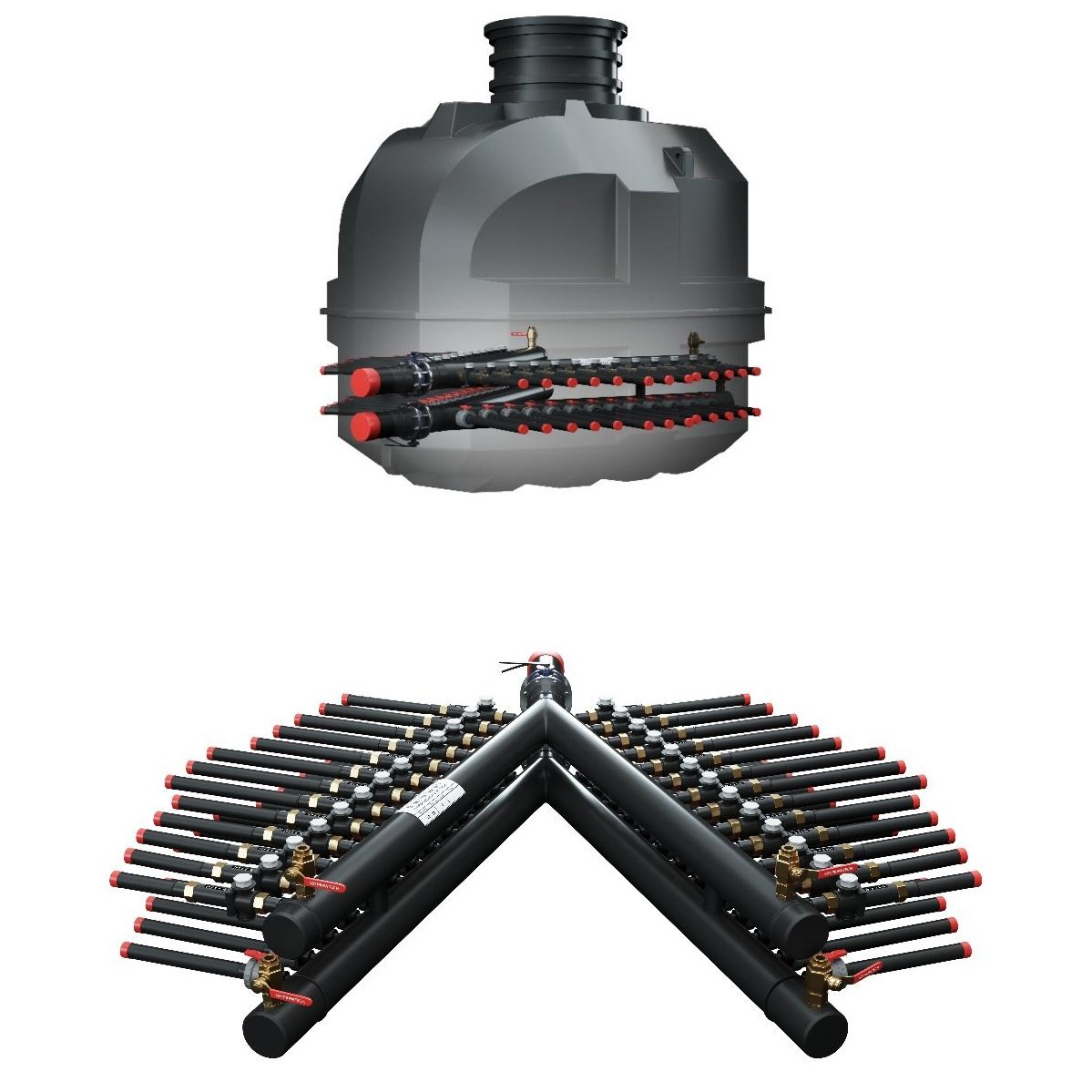

Podstawę układu hydraulicznego stanowią dwie belki kolektorowe wykonane z PE100RC o średnicy Ø125 mm. Materiał ten charakteryzuje się odpornością na korozję, a średnica przewodów głównych pozwala dostosować rozdzielacz do wymagań rozbudowanych instalacji dolnego źródła.

Całość umieszczono w podziemnej komorze z tworzywa sztucznego, zapewniającej ochronę armatury oraz dostęp do połączeń hydraulicznych.

Najważniejsze zalety studni rozdzielaczowej z zaworami 26-sekcyjnej TERRA V-SERIES

• Obsługa 26 obiegów dolnego źródła – możliwość połączenia dużego gruntowego wymiennika ciepła w jednej komorze

• Symetryczna konstrukcja 13 + 13 sekcji – równomierne rozmieszczenie przyłączy w układzie typu V

• Belki kolektorowe PE100RC Ø125 mm – konstrukcja przeznaczona do rozbudowanych instalacji wymagających odpowiednio dobranych przewodów głównych

• Indywidualne odcinanie każdej pętli – możliwość wyłączenia pojedynczego obiegu bez zamykania całego rozdzielacza

• Centralny punkt połączeń gruntowych – uporządkowanie przewodów sond pionowych i kolektorów poziomych

• Odporność na korozję – zastosowanie tworzywa PE100RC w konstrukcji belek kolektorowych

• Podziemna zabudowa – ograniczenie bezpośredniego oddziaływania warunków atmosferycznych na armaturę

• Dostęp do elementów hydraulicznych – możliwość wykonywania kontroli szczelności i czynności serwisowych

• Możliwość indywidualnej konfiguracji – dostosowanie wyposażenia dodatkowego do warunków konkretnej inwestycji

Zasada działania studni rozdzielaczowej TERRA V-SERIES 26-sekcyjnej

Studnia pełni funkcję centralnego punktu rozdziału czynnika roboczego pomiędzy instalacją pompy ciepła a 26 obiegami gruntowego wymiennika.

Czynnik dopływa do belki zasilającej PE100RC Ø125 mm, skąd poprzez odejścia sekcyjne Ø40 mm kierowany jest do poszczególnych sond pionowych lub pętli kolektora poziomego. Po przepływie przez gruntowy wymiennik ciepła medium wraca do drugiej belki kolektorowej, która zbiera strumienie powrotne i przekazuje je do głównego przewodu instalacji.

Każdy obieg posiada dwa tworzywowe zawory kulowe DN32 – jeden na zasilaniu i jeden na powrocie. Dzięki temu wybraną pętlę można całkowicie odizolować podczas diagnostyki, kontroli szczelności lub prac konserwacyjnych.

Na głównych przyłączach zastosowano dwie przepustnice międzykołnierzowe DN100, umożliwiające odcięcie rozdzielacza od pozostałej części instalacji.

Ważne: model OZESVZP264012 jest wersją z zaworami kulowymi, bez rotametrów. Standardowe zawory służą do całkowitego otwierania i zamykania przepływu, a nie do precyzyjnego równoważenia hydraulicznego obiegów.

Parametry techniczne studni rozdzielaczowej TERRA V-SERIES 26-sekcyjnej

• Producent: PRAWTECH

• Seria: TERRA V-SERIES

• Kod produktu: OZESVZP264012

• Liczba sekcji: 26

• Rozmieszczenie sekcji: 13 + 13

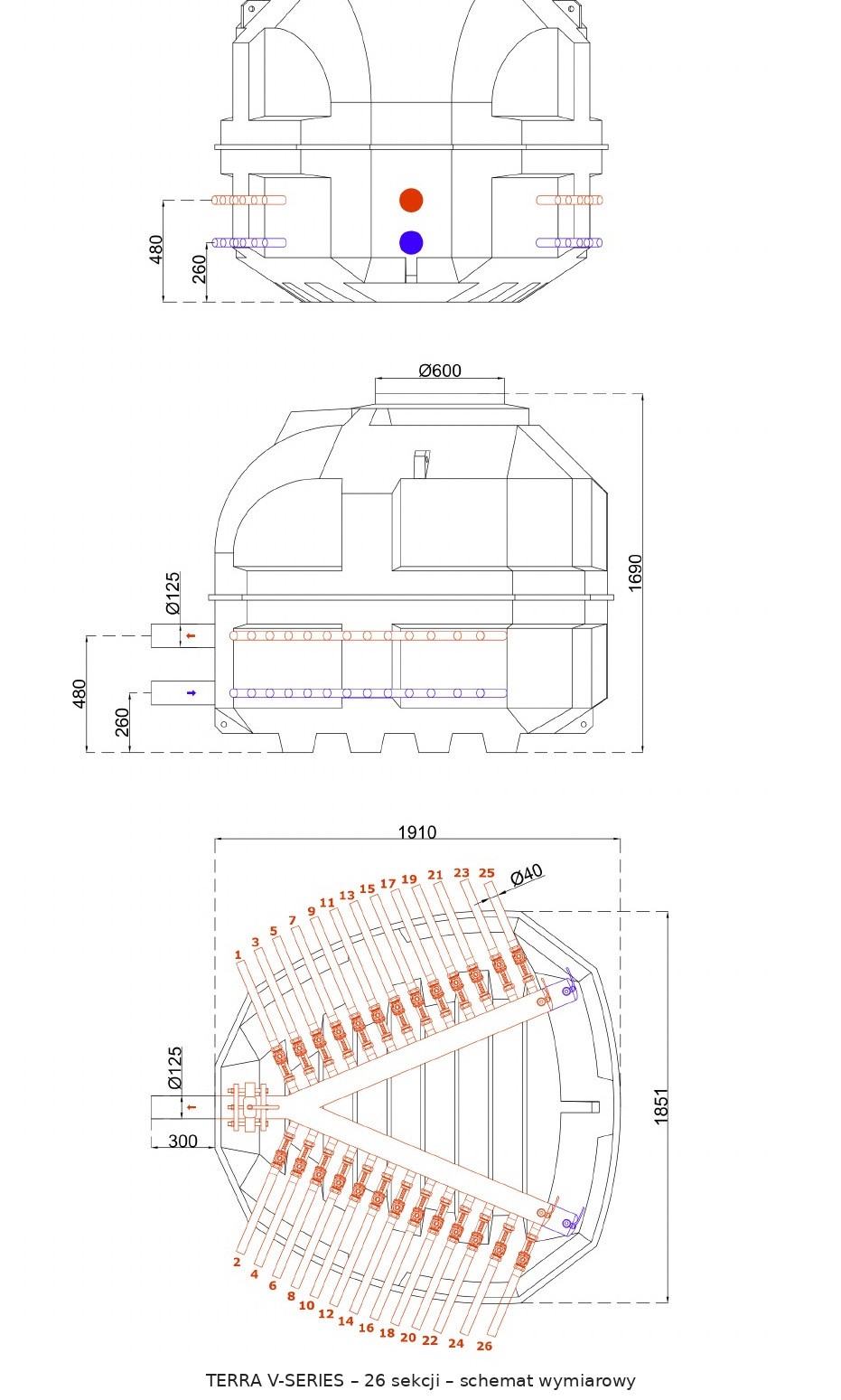

• Długość: 1910 mm

• Szerokość: 1851 mm

• Wysokość całkowita: 1690 mm

• Konstrukcja rozdzielacza: kątowa, układ V

• Materiał belek kolektorowych: PE100RC

• Liczba belek kolektorowych: 2

• Średnica belek kolektorowych: Ø125 mm

• Średnica przyłączy głównych: Ø125 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał komory: tworzywo sztuczne

• Kolor komory: czarny

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej TERRA V-SERIES 26-sekcyjnej

• 26 tworzywowych zaworów kulowych DN32 na belce zasilającej – umożliwiają niezależne odcinanie dopływu czynnika do każdej pętli gruntowej

• 26 tworzywowych zaworów kulowych DN32 na belce powrotnej – pozwalają zamknąć przepływ powrotny z poszczególnych obiegów

• 2 przepustnice międzykołnierzowe DN100 – służą do odcinania głównych przyłączy rozdzielacza

• 2 mosiężne zawory napełniająco-odpowietrzające 1″ GZ – ułatwiają napełnianie instalacji oraz usuwanie powietrza

• 2 belki kolektorowe PE100RC Ø125 mm – odpowiadają za rozprowadzanie i odbiór czynnika roboczego

• Podziemna komora z uszczelnioną pokrywą Ø600 mm – zabezpiecza armaturę i umożliwia dostęp do wnętrza studni

Łącznie studnia posiada 56 elementów armatury, obejmujących 52 zawory kulowe DN32, 2 przepustnice DN100 oraz 2 zawory napełniająco-odpowietrzające.

Medium robocze w studni rozdzielaczowej TERRA V-SERIES 26-sekcyjnej

Studnia przeznaczona jest do pracy z płynami niskokrzepnącymi wykorzystywanymi w instalacjach dolnego źródła gruntowych pomp ciepła. Mogą to być wodne roztwory glikolu propylenowego lub etylenowego zawierające odpowiednie inhibitory korozji i dodatki antypienne.

Rodzaj medium oraz jego stężenie należy dobrać zgodnie z projektem instalacji, wymaganiami pompy ciepła i dopuszczalnymi parametrami pracy elementów układu.

Zastosowanie studni rozdzielaczowej z zaworami 26-sekcyjnej TERRA V-SERIES

• Instalacje gruntowych pomp ciepła współpracujące z 26 sondami pionowymi

• Dolne źródła wyposażone w 26 pętli kolektora poziomego

• Duże instalacje geotermalne w budynkach wielorodzinnych

• Systemy ogrzewania i chłodzenia obiektów biurowych oraz usługowych

• Instalacje dolnego źródła w obiektach przemysłowych i użyteczności publicznej

• Rozbudowane układy gruntowe wymagające centralnego rozdziału czynnika

• Systemy, w których konieczne jest niezależne odcinanie poszczególnych pętli gruntowych

Montaż i eksploatacja studni rozdzielaczowej TERRA V-SERIES 26-sekcyjnej

Studnię należy zamontować zgodnie z dokumentacją techniczną producenta oraz projektem dolnego źródła. Komora powinna zostać posadowiona na stabilnym i odpowiednio przygotowanym podłożu, z zapewnieniem warunków umożliwiających bezpieczny dostęp do armatury.

Przy podłączaniu głównych przewodów PE100RC Ø125 mm należy uwzględnić zmiany długości rur wywołane temperaturą. Zaleca się wykonanie kompensacji typu U lub Z, ograniczającej przenoszenie naprężeń na belki kolektorowe.

Po zakończeniu montażu należy przeprowadzić próbę szczelności, przepłukać wszystkie obiegi, napełnić instalację odpowiednim medium i dokładnie ją odpowietrzyć.

Podczas eksploatacji zaleca się okresową kontrolę szczelności połączeń, sprawności zaworów oraz stanu technicznego komory i zwieńczenia.

Wyposażenie opcjonalne studni rozdzielaczowej TERRA V-SERIES 26-sekcyjnej

• Mosiężne zawory kulowe DN25 GZ-GZ – alternatywa dla standardowych zaworów tworzywowych na belce zasilającej, umożliwiająca dopasowanie armatury do indywidualnych wymagań instalacji

• Zawory równoważące IMI STAD DN32 – umożliwiają regulację przepływów w poszczególnych obiegach, co jest szczególnie przydatne w dużych instalacjach o zróżnicowanych oporach hydraulicznych

• Pokrywa z izolacją termiczną – ogranicza wymianę ciepła pomiędzy wnętrzem komory a otoczeniem, wspomagając ochronę instalacji przed zmianami temperatury

• Zamki zabezpieczające – ograniczają możliwość otwarcia studni przez osoby nieuprawnione

• Właz żeliwny klasy A15 – przeznaczony do odpowiednio zaprojektowanych stref ruchu pieszego

• Właz żeliwny klasy B125 – umożliwia zastosowanie zwieńczenia w miejscach wymagających wyższej klasy obciążenia

• Właz żeliwny klasy D400 – rozwiązanie do stref o dużych obciążeniach, wymagające właściwego przeniesienia nacisków poza korpus studni

• Betonowy pierścień odciążający – pomaga przenosić obciążenia nawierzchni na otaczający grunt, chroniąc konstrukcję komory

• Nadstawka monolityczna 75 cm – umożliwia zwiększenie głębokości posadowienia i dopasowanie studni do warunków terenowych

• Nadstawka teleskopowa 50–100 cm – pozwala regulować wysokość zwieńczenia względem poziomu gruntu i planowanej nawierzchni

Producent nie zaleca stosowania więcej niż jednej nadstawki, ponieważ nadmierne zwiększenie głębokości komory może utrudniać dostęp do rozdzielacza i obsługę armatury.

Dlaczego warto wybrać studnię rozdzielaczową TERRA V-SERIES 26-sekcyjną z zaworami?

Model OZESVZP264012 pozwala zorganizować 26 obiegów dolnego źródła w jednej podziemnej komorze, zachowując możliwość niezależnego odcinania każdej pętli. Symetryczny układ 13 + 13 sekcji, belki kolektorowe PE100RC Ø125 mm oraz konstrukcja typu V zapewniają uporządkowany punkt rozdziału dla rozbudowanych instalacji gruntowych pomp ciepła.

Możliwość doposażenia studni w armaturę równoważącą, dodatkowe zabezpieczenia i odpowiednie zwieńczenie pozwala dostosować rozwiązanie do wymagań konkretnej inwestycji.

Zamów studnię rozdzielaczową z zaworami 26-sekcyjną TERRA V-SERIES w OMEGA-PLAST i wybierz profesjonalne rozwiązanie do obsługi 26 obiegów dolnego źródła gruntowej pompy ciepła.
