Studnia rozdzielaczowa z zaworami 15-sekcyjna TERRA V-SERIES

Studnia rozdzielaczowa z zaworami 15-sekcyjna TERRA V-SERIES

Studnia rozdzielaczowa z zaworami 15-sekcyjna TERRA V-SERIES firmy PRAWTECH przeznaczona jest do łączenia i obsługi 15 obiegów dolnego źródła gruntowej pompy ciepła. Pozwala niezależnie odcinać poszczególne sekcje, ułatwiając płukanie, napełnianie, diagnostykę oraz konserwację instalacji.

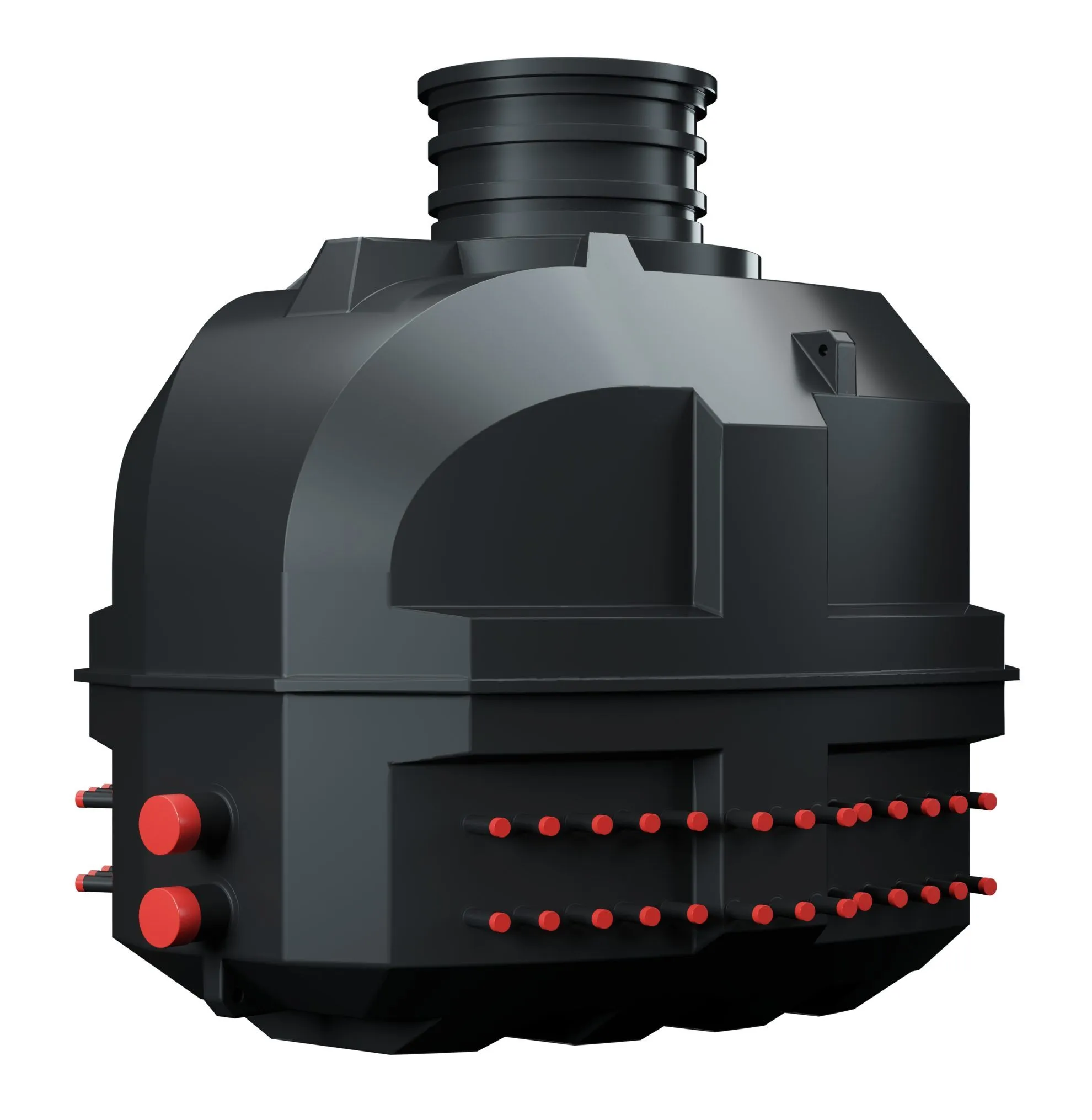

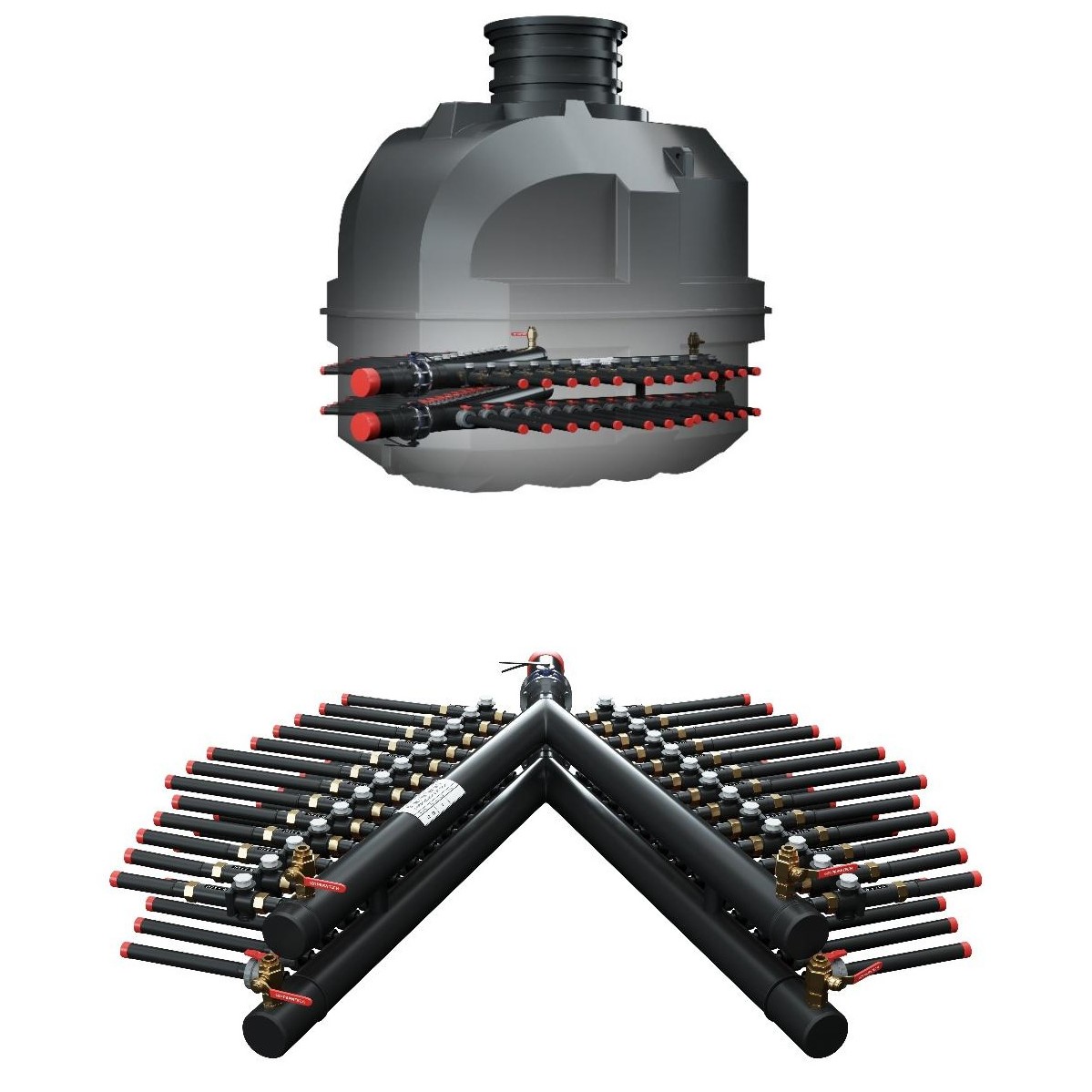

Rozdzielacz wykonano z dwóch belek kolektorowych PE100RC Ø110 mm, ułożonych w kształcie litery V. Charakterystyczny dla tego modelu asymetryczny podział 8 + 7 sekcji umożliwia uporządkowane podłączenie nieparzystej liczby obiegów gruntowych w jednej podziemnej komorze.

Każdy obieg wyposażono w dwa tworzywowe zawory kulowe DN32 – po jednym na belce zasilającej i powrotnej. Łącznie studnia posiada 30 zaworów sekcyjnych, a dwie główne przepustnice międzykołnierzowe DN100 umożliwiają odizolowanie całego rozdzielacza od instalacji.

Najważniejsze zalety studni rozdzielaczowej TERRA V-SERIES 15-sekcyjnej

• 15 niezależnych sekcji – centralne połączenie obiegów gruntowego wymiennika ciepła

• 30 tworzywowych zaworów DN32 – możliwość odcinania każdego obiegu po stronie zasilania i powrotu

• Asymetryczny układ 8 + 7 – wygodne rozmieszczenie przyłączy dla nieparzystej liczby sekcji

• Belki kolektorowe PE100RC Ø110 mm – trwała konstrukcja odporna na korozję

• Dwie główne przepustnice DN100 – możliwość zamknięcia przepływu na przyłączach głównych

• Podziemna komora ochronna – zabezpieczenie armatury i dostęp do elementów hydraulicznych

• Fabryczna kontrola szczelności – sprawdzenie rozdzielacza przed dostarczeniem produktu

Zasada działania studni rozdzielaczowej TERRA V-SERIES 15-sekcyjnej

Belka zasilająca rozprowadza czynnik roboczy do 15 obiegów gruntowego wymiennika ciepła, natomiast belka powrotna zbiera płyn wracający z sond pionowych lub kolektora poziomego.

Każdy obieg podłączony jest do pary odejść Ø40 mm. Zamknięcie dwóch przypisanych do niego zaworów kulowych DN32 pozwala odizolować wybraną sekcję bez wyłączania pozostałych obiegów.

Wersja z zaworami nie posiada rotametrów. Zawory kulowe służą do odcinania przepływu, a nie do precyzyjnego równoważenia hydraulicznego instalacji.

Parametry techniczne studni rozdzielaczowej TERRA V-SERIES 15-sekcyjnej

• Producent: PRAWTECH

• Seria: TERRA V-SERIES

• Liczba sekcji: 15

• Rozmieszczenie sekcji: 8 + 7

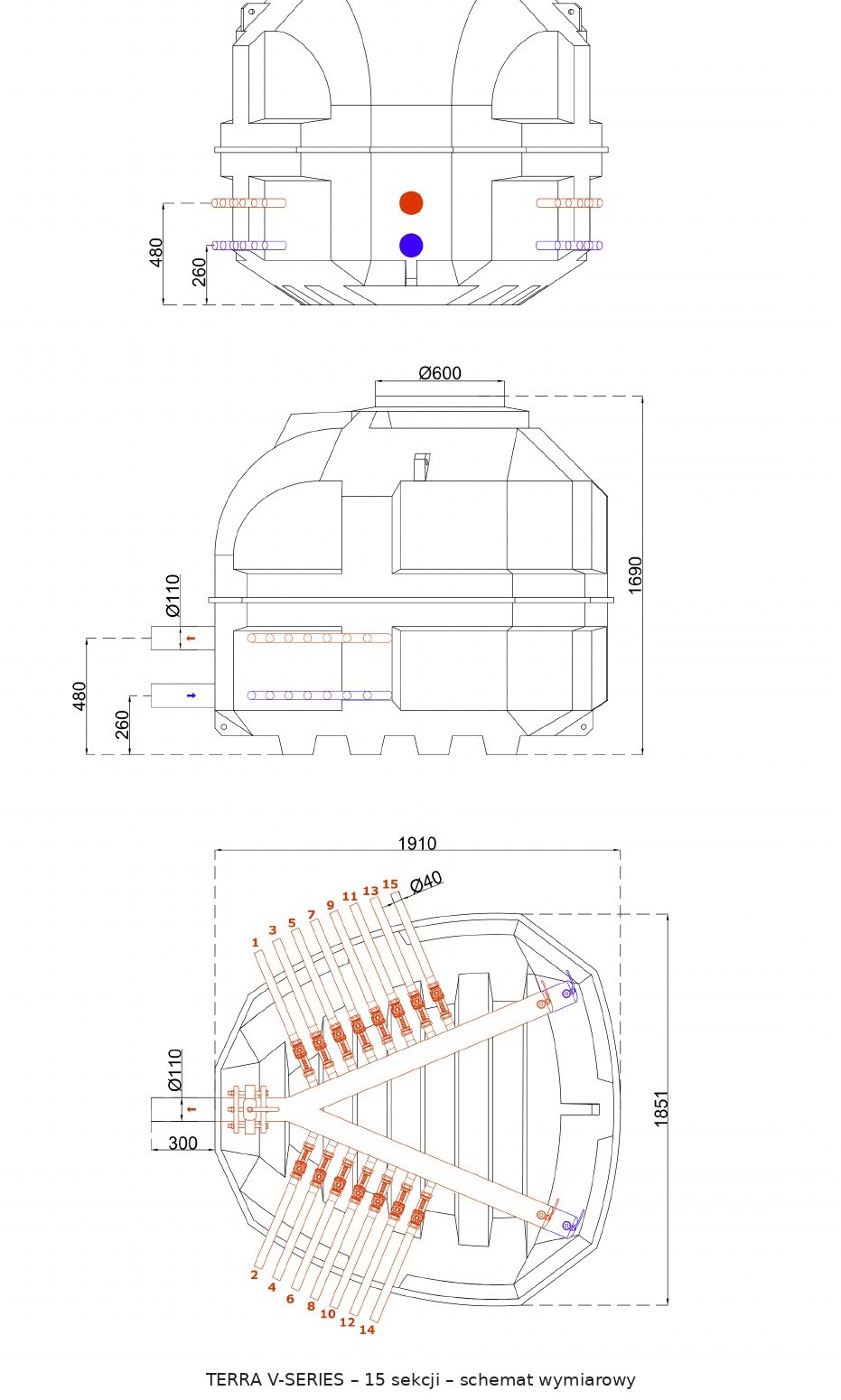

• Długość: 1910 mm

• Szerokość: 1851 mm

• Wysokość całkowita: 1690 mm

• Konstrukcja rozdzielacza: kątowa, w układzie litery V

• Materiał belek kolektorowych: PE100RC

• Liczba belek kolektorowych: 2

• Średnica belek kolektorowych: Ø110 mm

• Średnica przyłączy głównych: Ø110 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał komory: tworzywo sztuczne

• Kolor komory: czarny

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej TERRA V-SERIES 15-sekcyjnej z zaworami

• 15 tworzywowych zaworów kulowych DN32 na belce zasilającej – odcinanie dopływu do poszczególnych obiegów

• 15 tworzywowych zaworów kulowych DN32 na belce powrotnej – niezależne zamykanie przepływu powrotnego

• 2 przepustnice międzykołnierzowe DN100 – odizolowanie rozdzielacza od instalacji

• 2 mosiężne zawory napełniająco-odpowietrzające 1″ GZ – obsługa napełniania i odpowietrzania układu

• 2 belki kolektorowe PE100RC Ø110 mm – rozprowadzenie i odbiór czynnika roboczego

• Podziemna komora ochronna z uszczelnioną pokrywą Ø600 mm – zabezpieczenie rozdzielacza i dostęp serwisowy

Łącznie: 34 elementy armatury, w tym 30 zaworów sekcyjnych, 2 główne przepustnice i 2 zawory napełniająco-odpowietrzające.

Medium robocze w studni rozdzielaczowej TERRA V-SERIES 15-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rodzaj i stężenie czynnika należy dobrać do parametrów projektowych dolnego źródła.

Zastosowanie studni rozdzielaczowej TERRA V-SERIES 15-sekcyjnej

• Instalacje z 15 pionowymi sondami gruntowymi

• Systemy z 15 pętlami poziomego kolektora gruntowego

• Gruntowe pompy ciepła w budynkach mieszkalnych i usługowych

• Rozbudowane instalacje dolnego źródła wymagające odcinania obiegów

• Instalacje ogrzewania i chłodzenia wykorzystujące wymiennik gruntowy

Montaż i eksploatacja studni rozdzielaczowej TERRA V-SERIES 15-sekcyjnej

Studnię należy posadowić na stabilnym podłożu, zgodnie z dokumentacją producenta oraz projektem instalacji. Przewody należy prowadzić tak, aby nie przenosiły nadmiernych naprężeń na belki kolektorowe.

Na przewodach głównych zaleca się wykonanie kompensacji typu U lub Z, ograniczającej wpływ wydłużeń liniowych rur PE100RC na połączenia hydrauliczne.

Przed uruchomieniem należy przepłukać wszystkie 15 obiegów, sprawdzić szczelność połączeń, napełnić instalację odpowiednim czynnikiem roboczym i dokładnie ją odpowietrzyć.

Podczas eksploatacji zaleca się okresową kontrolę szczelności oraz sprawności zaworów odcinających.

Wyposażenie opcjonalne studni rozdzielaczowej TERRA V-SERIES 15-sekcyjnej

• Mosiężne zawory kulowe DN25 GZ-GZ – alternatywa dla standardowych zaworów tworzywowych na belce zasilającej

• Zawory równoważące IMI STAD DN32 – umożliwiają dokładniejsze ustawienie przepływów zgodnie z projektem hydraulicznym

• Pokrywa z izolacją termiczną – ogranicza wymianę ciepła między wnętrzem komory a otoczeniem

• Zamki zabezpieczające – utrudniają dostęp do armatury osobom nieuprawnionym

• Właz żeliwny A15 – do odpowiednio zaprojektowanych stref ruchu pieszego

• Właz żeliwny B125 – do nawierzchni wymagających wyższej klasy obciążenia

• Właz żeliwny D400 – do miejsc o dużych obciążeniach przy zastosowaniu właściwego odciążenia konstrukcji

• Betonowy pierścień odciążający – przenosi obciążenia nawierzchni poza korpus studni

• Nadstawka monolityczna 75 cm – umożliwia zwiększenie głębokości posadowienia

• Nadstawka teleskopowa 50–100 cm – pozwala dopasować wysokość włazu do poziomu terenu

Producent nie zaleca stosowania więcej niż jednej nadstawki ze względu na utrudniony dostęp do rozdzielacza.

Dlaczego warto wybrać studnię rozdzielaczową TERRA V-SERIES 15-sekcyjną z zaworami?

Model 15-sekcyjny pozwala obsłużyć nieparzystą liczbę obiegów dolnego źródła w jednej komorze. Układ 8 + 7 sekcji, 30 niezależnych zaworów kulowych DN32 i dwie przepustnice DN100 zapewniają możliwość odcinania pojedynczych obiegów oraz całego rozdzielacza podczas prac eksploatacyjnych.
