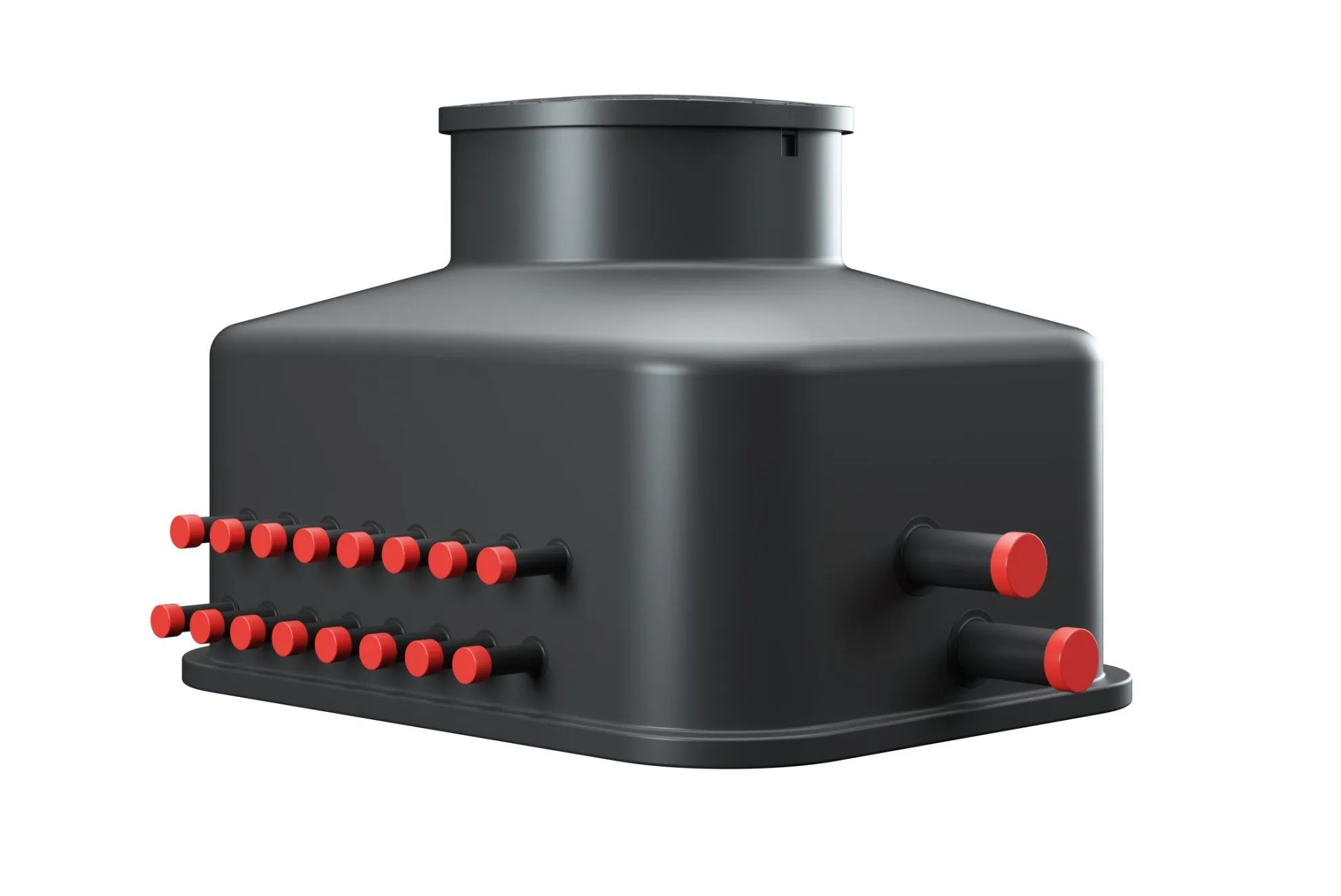

Studnia rozdzielaczowa z zaworami 12-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z zaworami 12-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z zaworami 12-sekcyjna TERRA OPTI PLUS to rozwiązanie przeznaczone do obsługi dwunastu niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia połączenie sond pionowych lub pętli kolektora poziomego w jednej podziemnej komorze, zapewniając dostęp do armatury odcinającej oraz wygodną organizację przewodów gruntowych.

Model producenta PRAWTECH został wyposażony w 24 zawory sekcyjne, które pozwalają niezależnie odcinać poszczególne obiegi na obu belkach kolektorowych. Dodatkowo dwa główne zawory kulowe DN80 umożliwiają odizolowanie całego rozdzielacza od instalacji, co ułatwia wykonywanie prac konserwacyjnych i serwisowych.

Studnia TERRA OPTI PLUS 12-sekcyjna sprawdzi się szczególnie w rozbudowanych systemach dolnego źródła, w których ważna jest możliwość obsługi każdej pętli bez ingerencji w pozostałe obiegi.

Najważniejsze zalety studni rozdzielaczowej TERRA OPTI PLUS 12-sekcyjnej

• Obsługa 12 niezależnych obiegów – połączenie rozbudowanego kolektora gruntowego w jednej komorze

• Indywidualne odcinanie każdej sekcji – możliwość wyłączenia wybranej pętli podczas konserwacji lub serwisu

• Dwa główne zawory DN80 – szybkie odizolowanie całego rozdzielacza od instalacji

• Belki kolektorowe PE100RC Ø90 mm – trwała konstrukcja przystosowana do instalacji dolnego źródła

• Odejścia Ø40 mm – podłączenie dwunastu sond lub pętli kolektora gruntowego

• Podziemna komora ochronna – zabezpieczenie elementów hydraulicznych przed bezpośrednim oddziaływaniem warunków zewnętrznych

• Fabrycznie przygotowany rozdzielacz – ograniczenie zakresu prac montażowych na miejscu inwestycji

Zasada działania studni rozdzielaczowej TERRA OPTI PLUS 12-sekcyjnej

Wewnątrz studni znajdują się dwie belki kolektorowe PE100RC Ø90 mm, które odpowiadają za rozprowadzenie i odbiór czynnika roboczego krążącego w dwunastu obiegach gruntowego wymiennika ciepła.

Każda sekcja posiada dwa zawory kulowe, umieszczone po jednym na obu belkach. Dzięki temu możliwe jest niezależne zamknięcie wybranego obiegu, na przykład podczas kontroli szczelności, płukania lub wykonywania prac serwisowych.

Na przewodach głównych zastosowano dwa tworzywowe zawory kulowe DN80, charakterystyczne dla serii TERRA OPTI PLUS. Pozwalają one zamknąć przepływ przez cały rozdzielacz bez konieczności odcinania każdej sekcji osobno.

Wersja z zaworami nie posiada rotametrów. Pomiar natężenia przepływu oraz równoważenie hydrauliczne obiegów należy przewidzieć za pomocą odpowiedniej armatury w pozostałej części instalacji.

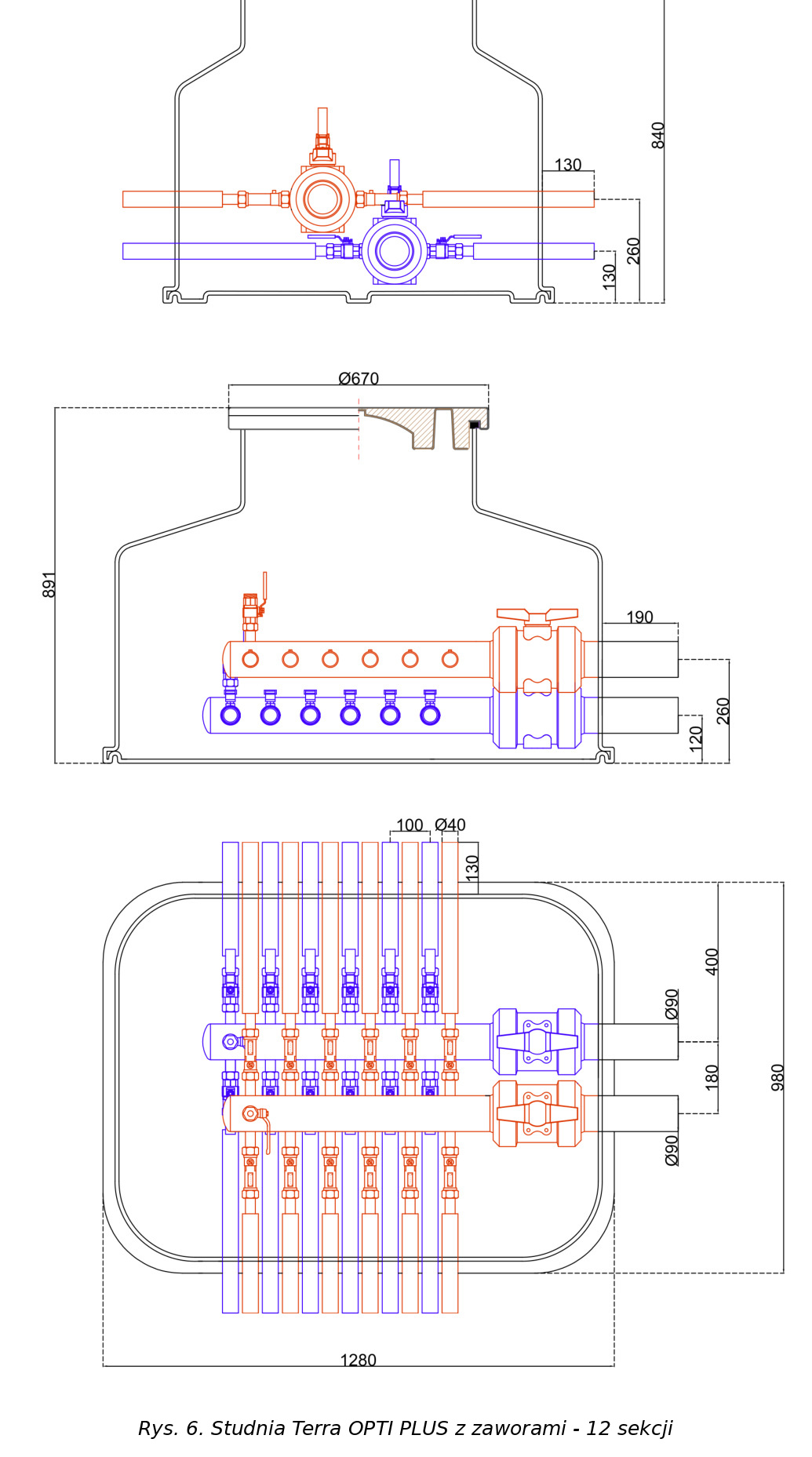

Parametry techniczne studni rozdzielaczowej TERRA OPTI PLUS 12-sekcyjnej

• Producent: PRAWTECH

• Seria: TERRA OPTI PLUS

• Liczba sekcji: 12

• Długość: 1280 mm

• Szerokość: 980 mm

• Wysokość całkowita: 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek kolektorowych: PE100RC

• Liczba i średnica belek: 2 × Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej TERRA OPTI PLUS 12-sekcyjnej z zaworami

• 12 tworzywowych zaworów kulowych DN32 – odcinanie poszczególnych obiegów na pierwszej belce kolektorowej

• 12 mosiężnych zaworów kulowych DN25 – niezależne zamykanie obiegów na drugiej belce kolektorowej

• 2 główne tworzywowe zawory kulowe DN80 – odcinanie całego rozdzielacza od instalacji

• 2 mosiężne zawory napełniająco-odpowietrzające 1″ GZ – napełnianie, płukanie i odpowietrzanie układu

• 2 belki kolektorowe PE100RC Ø90 mm – połączenie dwunastu obiegów dolnego źródła

• Podziemna komora ochronna z pokrywą rewizyjną – zabezpieczenie armatury oraz zapewnienie dostępu serwisowego

Łącznie studnia wyposażona jest w 28 zaworów, w tym 24 zawory sekcyjne, 2 główne zawory DN80 oraz 2 zawory napełniająco-odpowietrzające.

Medium robocze w studni rozdzielaczowej TERRA OPTI PLUS 12-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rodzaj oraz stężenie czynnika roboczego powinny być dobrane zgodnie z projektem dolnego źródła i wymaganiami producenta pompy ciepła.

Zawory kulowe zastosowane w studni służą przede wszystkim do całkowitego otwierania i zamykania przepływu. Nie zastępują urządzeń pomiarowych ani armatury przeznaczonej do precyzyjnego równoważenia hydraulicznego obiegów.

Zastosowanie studni rozdzielaczowej TERRA OPTI PLUS 12-sekcyjnej z zaworami

Studnia przeznaczona jest do instalacji gruntowych pomp ciepła wymagających centralnego połączenia dwunastu obiegów oraz możliwości ich niezależnego odcinania.

• Instalacje z dwunastoma pionowymi sondami gruntowymi

• Systemy z dwunastoma pętlami poziomego kolektora gruntowego

• Rozbudowane dolne źródła pomp ciepła w budynkach mieszkalnych i usługowych

• Instalacje z zewnętrznym układem pomiaru i regulacji przepływu

• Systemy ogrzewania i chłodzenia wykorzystujące energię gruntu

Montaż i eksploatacja studni rozdzielaczowej TERRA OPTI PLUS 12-sekcyjnej

Studnię należy posadowić zgodnie z projektem dolnego źródła oraz dokumentacją producenta. Przewody gruntowe powinny zostać podłączone w sposób zapewniający szczelność i ograniczenie naprężeń przenoszonych na belki kolektorowe.

Na przewodach głównych zaleca się wykonanie kompensacji typu U lub Z.

Przed uruchomieniem instalację należy dokładnie wypłukać, sprawdzić szczelność połączeń, napełnić odpowiednim czynnikiem roboczym i odpowietrzyć wszystkie obiegi.

Podczas eksploatacji zaleca się okresową kontrolę szczelności połączeń, stanu zaworów oraz drożności dostępu do armatury.

Wyposażenie opcjonalne studni rozdzielaczowej TERRA OPTI PLUS 12-sekcyjnej

Studnię można dopasować do warunków montażowych oraz rodzaju nawierzchni poprzez zastosowanie wyposażenia dodatkowego:

• Pokrywa z izolacją termiczną – ogranicza wymianę ciepła pomiędzy wnętrzem komory a otoczeniem

• Zamki zabezpieczające – chronią przed dostępem osób nieuprawnionych

• Właz żeliwny klasy A15 – przeznaczony do odpowiednio zaprojektowanych stref ruchu pieszego

• Właz żeliwny klasy B125 – umożliwia zastosowanie w miejscach o większych obciążeniach, zgodnie z wymaganiami klasy

• Właz żeliwny klasy D400 – pozwala dostosować dostęp do studni do nawierzchni o wysokich obciążeniach przy właściwej konstrukcji odciążającej

• Betonowy pierścień odciążający – przenosi obciążenia nawierzchni na podłoże, chroniąc korpus studni

• Nadstawka monolityczna 75 cm – umożliwia zwiększenie głębokości posadowienia

• Nadstawka teleskopowa 50–100 cm – pozwala dopasować wysokość włazu do docelowego poziomu terenu

Producent nie zaleca stosowania więcej niż jednej nadstawki na studnię.

Dlaczego warto wybrać studnię rozdzielaczową TERRA OPTI PLUS 12-sekcyjną z zaworami?

Przy dwunastu obiegach dolnego źródła możliwość niezależnego odcinania każdej pętli ułatwia zarówno uruchomienie instalacji, jak i jej późniejszą obsługę. TERRA OPTI PLUS zapewnia centralny dostęp do zaworów sekcyjnych, a dwa dodatkowe zawory DN80 umożliwiają odizolowanie całego rozdzielacza.

Zastosowanie belek PE100RC Ø90 mm oraz podziemnej komory ochronnej tworzy funkcjonalny układ hydrauliczny przeznaczony do wieloletniej eksploatacji.

Zamów studnię rozdzielaczową z zaworami 12-sekcyjną TERRA OPTI PLUS w OMEGA-PLAST i zapewnij swojej instalacji dolnego źródła wygodną obsługę wszystkich dwunastu obiegów gruntowych.
