Studnia rozdzielaczowa z rotametrami 27-sekcyjna TERRA V-SERIES

Studnia rozdzielaczowa z rotametrami 27-sekcyjna TERRA V-SERIES

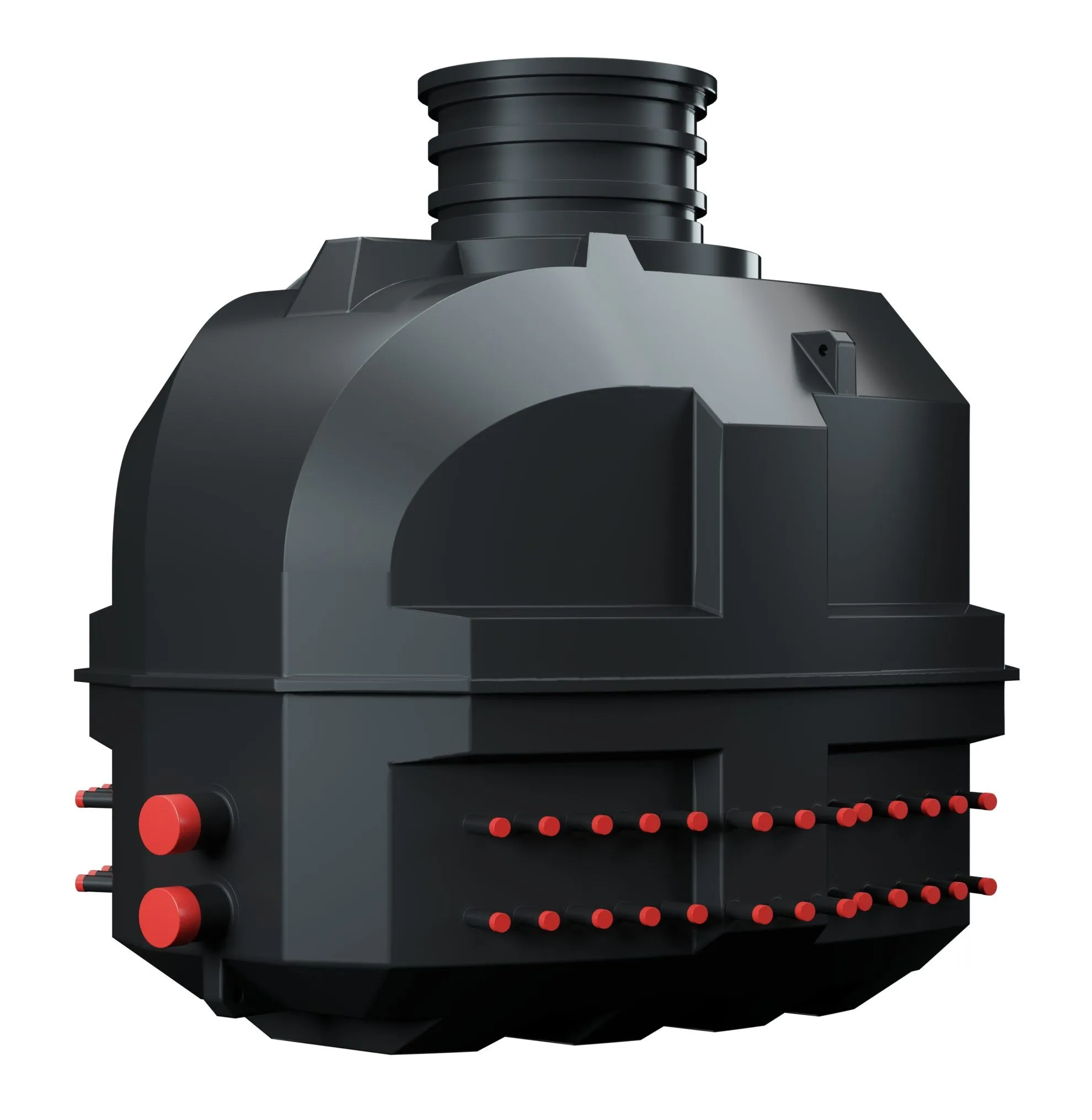

Studnia rozdzielaczowa z rotametrami 27-sekcyjna TERRA V-SERIES to podziemny system hydrauliczny przeznaczony do obsługi rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła. Umożliwia centralne połączenie 27 niezależnych obiegów gruntowego wymiennika ciepła, zapewniając indywidualny pomiar natężenia przepływu, regulację hydrauliczną oraz możliwość odcinania poszczególnych sekcji.

Rozwiązanie opracowane przez PRAWTECH wykorzystuje dwie belki kolektorowe PE100RC Ø125 mm, tworzące charakterystyczny rozdzielacz w układzie litery V. W wersji 27-sekcyjnej zastosowano asymetryczne rozmieszczenie 14 + 13 sekcji, pozwalające obsłużyć nieparzystą liczbę obiegów w jednej komorze rozdzielaczowej.

Studnię wyposażono w 27 tworzywowych rotametrów typu E DN32 o zakresie pomiarowym 5–42 l/min, 27 niezależnych zaworów kulowych DN32 oraz dwie główne przepustnice międzykołnierzowe DN100. Każdy rotametr posiada dodatkowo zintegrowany zawór kulowy umożliwiający całkowite zamknięcie przepływu w wybranej sekcji.

Konstrukcja zapewnia dostęp do armatury pomiarowej i odcinającej z poziomu jednej podziemnej komory, ułatwiając uruchamianie, kontrolę i późniejszą eksploatację instalacji geotermalnej.

Najważniejsze zalety studni rozdzielaczowej TERRA V-SERIES 27-sekcyjnej

• Obsługa 27 niezależnych obiegów gruntowych – centralne połączenie rozbudowanego wymiennika dolnego źródła

• Asymetryczny układ 14 + 13 sekcji – możliwość podłączenia nieparzystej liczby obiegów do jednego rozdzielacza

• Belki kolektorowe PE100RC Ø125 mm – konstrukcja dostosowana do rozbudowanych układów hydraulicznych

• Indywidualna regulacja natężenia przepływu – dopasowanie parametrów poszczególnych sekcji do założeń projektowych

• Kontrola pracy 27 obiegów – bieżący odczyt przepływów ułatwiający diagnostykę dolnego źródła

• Niezależne odcinanie sekcji – możliwość wyłączenia wybranych obiegów podczas czynności serwisowych

• Centralizacja połączeń hydraulicznych – uporządkowanie przewodów gruntowych i łatwiejszy dostęp do armatury

• Podziemna komora ochronna – zabezpieczenie elementów rozdzielacza przed bezpośrednim oddziaływaniem warunków atmosferycznych

• Fabryczna kontrola szczelności i przepływu – sprawdzenie układu hydraulicznego przed dostarczeniem produktu

Zasada działania studni rozdzielaczowej TERRA V-SERIES 27-sekcyjnej

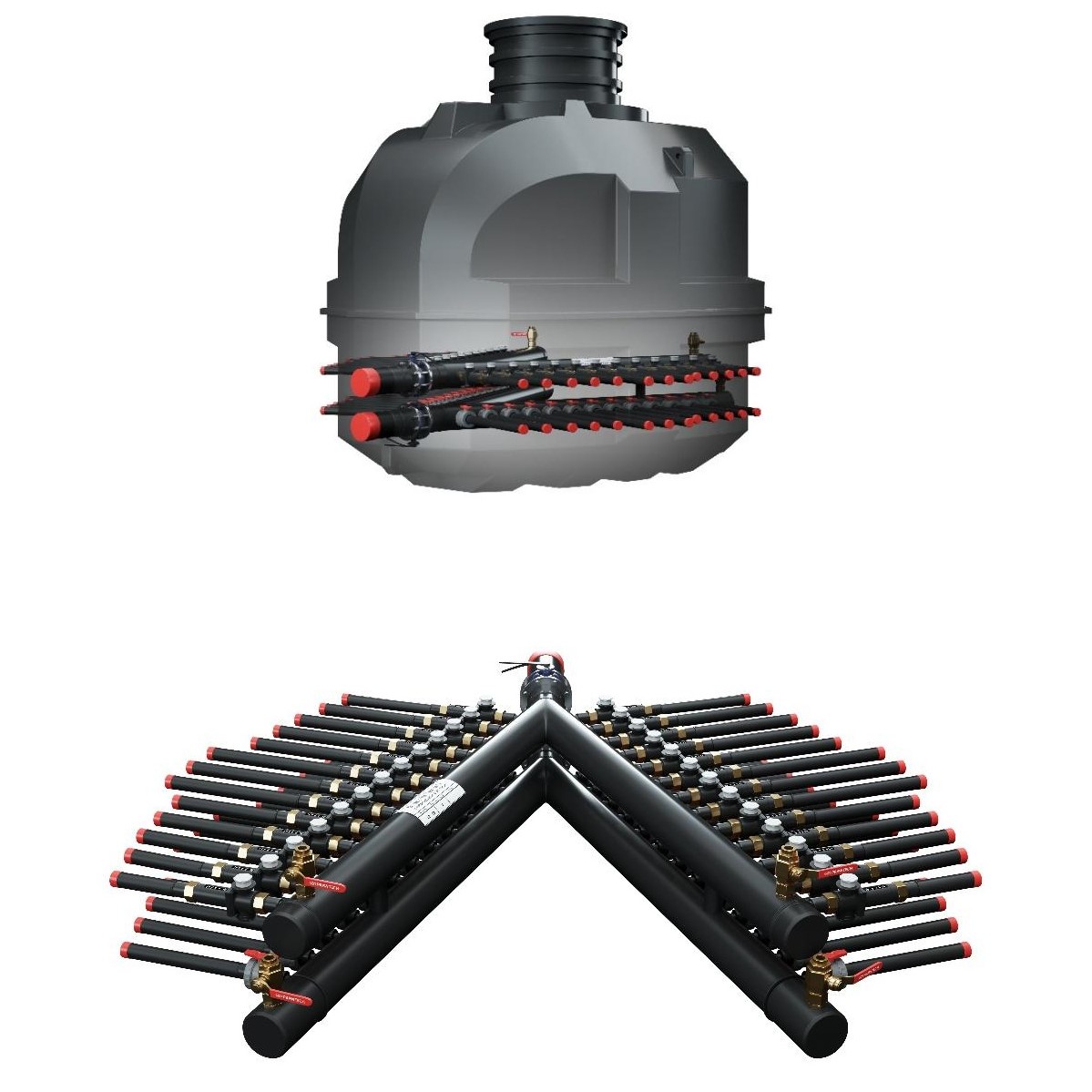

Wewnątrz studni znajduje się rozdzielacz hydrauliczny wykonany z dwóch belek kolektorowych PE100RC o średnicy Ø125 mm, rozmieszczonych kątowo w układzie litery V.

Jedna belka rozprowadza czynnik roboczy do 27 obiegów gruntowego wymiennika ciepła. Druga odbiera płyn powracający z sond pionowych lub kolektora poziomego i kieruje go do instalacji pompy ciepła.

Rozdzielacz posiada 27 par odejść sekcyjnych Ø40 mm, rozmieszczonych asymetrycznie w konfiguracji 14 + 13. Każdy obieg wyposażono w rotametr z zaworem zintegrowanym oraz osobny zawór kulowy na drugiej belce kolektorowej.

Przepływomierze umożliwiają indywidualny odczyt i regulację natężenia przepływu. Pozwala to dostosować pracę poszczególnych obiegów do ich długości, oporów hydraulicznych i wartości określonych w projekcie dolnego źródła.

Dwie główne przepustnice międzykołnierzowe DN100 pozwalają odizolować rozdzielacz od przewodów instalacji, ułatwiając wykonywanie przeglądów, płukanie oraz konserwację układu.

Parametry techniczne studni rozdzielaczowej TERRA V-SERIES 27-sekcyjnej

• Producent: PRAWTECH

• Seria: TERRA V-SERIES

• Liczba sekcji: 27

• Rozmieszczenie sekcji: 14 + 13

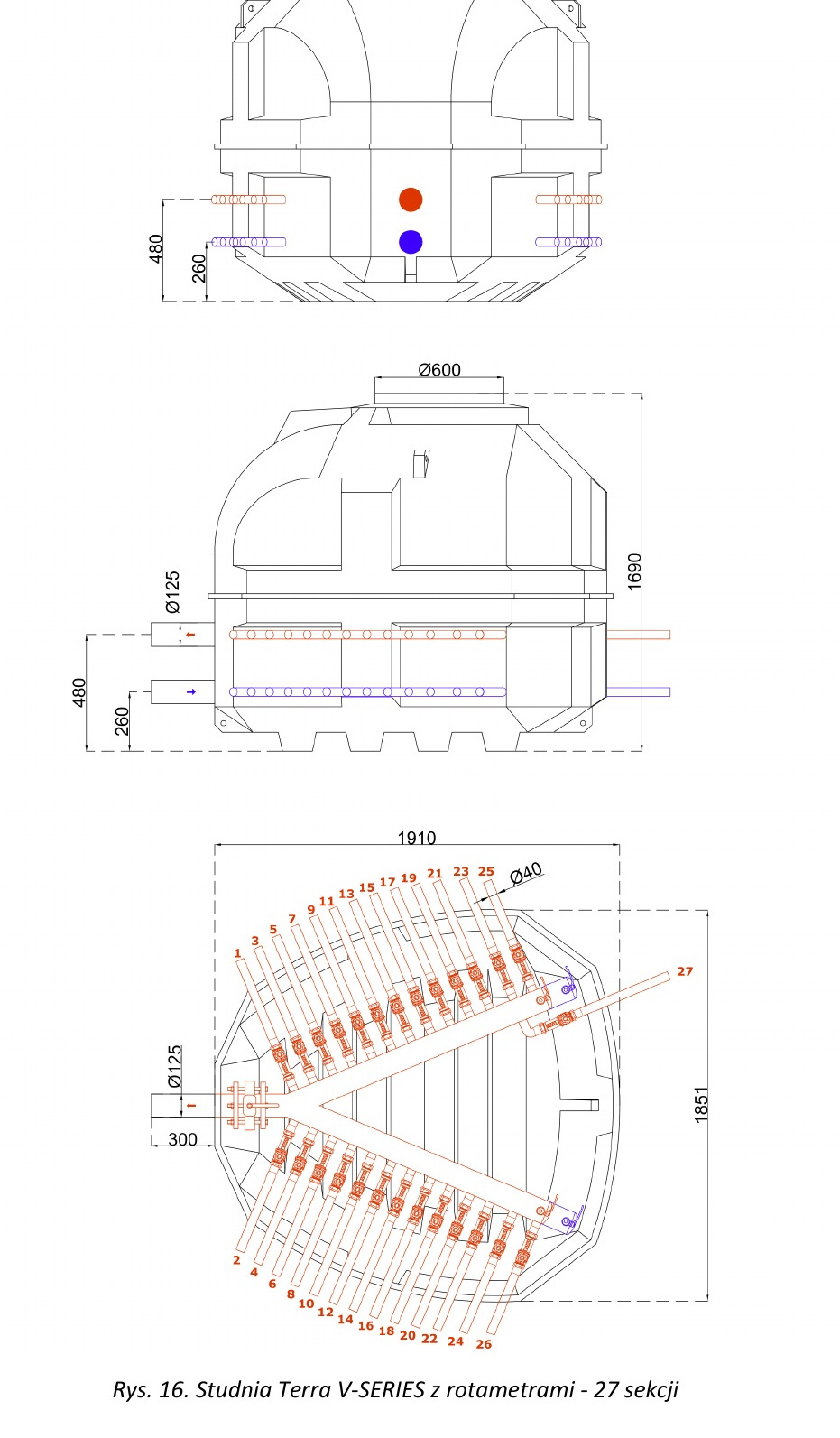

• Długość: 1910 mm

• Szerokość: 1851 mm

• Wysokość całkowita: 1690 mm

• Konstrukcja rozdzielacza: kątowa, w układzie litery V

• Materiał belek kolektorowych: PE100RC

• Liczba belek kolektorowych: 2

• Średnica belek kolektorowych: Ø125 mm

• Średnica przyłączy głównych: Ø125 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał komory: tworzywo sztuczne

• Kolor komory: czarny

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej TERRA V-SERIES 27-sekcyjnej z rotametrami

• 27 tworzywowych rotametrów typu E DN32, 5–42 l/min – indywidualny pomiar i regulacja natężenia przepływu w każdym obiegu

• 27 zaworów kulowych zintegrowanych z rotametrami – całkowite zamykanie przepływu w wybranych sekcjach

• 27 osobnych tworzywowych zaworów kulowych DN32 – niezależne odcinanie obiegów na drugiej belce kolektorowej

• 2 przepustnice międzykołnierzowe DN100 – odizolowanie całego rozdzielacza od instalacji

• 2 mosiężne zawory napełniająco-odpowietrzające 1″ GZ – napełnianie, płukanie i odpowietrzanie układu

• 2 belki kolektorowe PE100RC Ø125 mm – rozprowadzenie i odbiór czynnika roboczego

• Podziemna komora ochronna – zabezpieczenie rozdzielacza hydraulicznego

• Uszczelniona pokrywa tworzywowa Ø600 mm – ochrona wnętrza studni i dostęp do armatury

Konfiguracja armatury: 27 zaworów kulowych zintegrowanych z rotametrami, 27 osobnych zaworów sekcyjnych DN32, 2 główne przepustnice DN100 oraz 2 zawory napełniająco-odpowietrzające.

Łącznie studnia posiada 58 elementów armatury odcinającej i obsługowej, przy czym 27 zaworów stanowi integralną część rotametrów i nie jest osobnym wyposażeniem.

Rotametry 5–42 l/min – indywidualne równoważenie hydrauliczne 27 obiegów gruntowych

W instalacjach obejmujących 27 obiegów gruntowych prawidłowe równoważenie hydrauliczne ma szczególne znaczenie dla stabilnej pracy całego dolnego źródła. Różnice długości przewodów, głębokości sond i oporów przepływu mogą powodować nierównomierny rozdział czynnika roboczego.

Zastosowane 27 tworzywowych rotametrów typu E DN32 umożliwia indywidualny pomiar i regulację natężenia przepływu w zakresie 5–42 l/min.

Odczyt odbywa się na skali przepływomierza według położenia dolnej krawędzi pływaka. Regulację wykonuje się za pomocą pokrętła zintegrowanego z korpusem rotametru.

Dokładność wskazań rotametrów wynosi ±10%.

Przepływomierze zostały skalibrowane dla wody. W przypadku stosowania wodnych roztworów glikolu producent określa następujące współczynniki korekcyjne:

• Stężenie glikolu 20–30% – współczynnik korekcyjny 0,9

• Stężenie glikolu 30–40% – współczynnik korekcyjny 0,8

Podczas interpretacji wskazań należy uwzględnić odpowiedni współczynnik korekcyjny oraz właściwości zastosowanego medium.

Przed uruchomieniem instalację należy dokładnie wypłukać, ponieważ zanieczyszczenia stałe mogą zakłócać ruch pływaka i wpływać na prawidłowość pomiaru.

Medium robocze w studni rozdzielaczowej TERRA V-SERIES 27-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rodzaj i stężenie czynnika roboczego należy dobrać zgodnie z projektem instalacji dolnego źródła, uwzględniając przewidywany zakres temperatur pracy oraz wymagania producenta pompy ciepła.

Właściwie dobrany płyn umożliwia przekazywanie energii cieplnej pomiędzy wymiennikiem gruntowym a pompą ciepła, ograniczając ryzyko zamarzania i korozji elementów hydraulicznych.

Zastosowanie studni rozdzielaczowej TERRA V-SERIES 27-sekcyjnej

Studnia przeznaczona jest do instalacji wymagających centralnego połączenia 27 obiegów dolnego źródła i indywidualnego zarządzania przepływem czynnika roboczego.

• Instalacje z 27 pionowymi sondami gruntowymi

• Systemy z 27 pętlami poziomego kolektora gruntowego

• Dolne źródła gruntowych pomp ciepła w budynkach wielorodzinnych

• Instalacje ogrzewania i chłodzenia obiektów usługowych oraz komercyjnych

• Rozbudowane systemy geotermalne wymagające równoważenia hydraulicznego

• Instalacje wymagające niezależnego odcinania i kontroli poszczególnych obiegów

Montaż i eksploatacja studni rozdzielaczowej TERRA V-SERIES 27-sekcyjnej

Studnię należy posadowić zgodnie z dokumentacją techniczną producenta oraz projektem instalacji, uwzględniając warunki gruntowo-wodne i przewidywane obciążenia w miejscu montażu.

Podłoże powinno zapewniać stabilne podparcie korpusu. Przewody doprowadzające i odprowadzające czynnik roboczy należy prowadzić w sposób ograniczający przenoszenie naprężeń na połączenia hydrauliczne.

Producent zaleca wykonanie kompensacji typu U lub Z na przewodach głównych, co ogranicza wpływ wydłużeń liniowych rur PE100RC na belki kolektorowe.

Przed uruchomieniem należy dokładnie wypłukać wszystkie 27 obiegów, sprawdzić szczelność połączeń, napełnić instalację odpowiednim czynnikiem roboczym i usunąć powietrze z układu.

Po napełnieniu i odpowietrzeniu instalacji należy wyregulować przepływy na rotametrach zgodnie z projektem hydraulicznym dolnego źródła.

Podczas eksploatacji zaleca się okresową kontrolę wskazań przepływomierzy, sprawności zaworów, szczelności połączeń oraz stanu wnętrza komory. Uszczelki stosowane w połączeniach rozłącznych są elementami eksploatacyjnymi i mogą wymagać wymiany wskutek naturalnego zużycia.

Wyposażenie opcjonalne studni rozdzielaczowej TERRA V-SERIES 27-sekcyjnej

Studnię można dostosować do wymagań konkretnej inwestycji poprzez dobór alternatywnych przepływomierzy, armatury równoważącej oraz elementów zabudowy.

• Przepływomierze mosiężne typu A, 2–12 l/min DN15 – umożliwiają pomiar i regulację niewielkich przepływów w obiegach gruntowych

• Przepływomierze mosiężne typu B, 8–38 l/min DN15 – pozwalają dopasować zakres pomiarowy do instalacji o umiarkowanym natężeniu przepływu

• Przepływomierze mosiężne typu C, 20–70 l/min DN20 – przeznaczone do obiegów wymagających większego zakresu pomiarowego

• Przepływomierze mosiężne typu D, 20–90 l/min DN25 – umożliwiają obsługę obiegów o podwyższonym natężeniu przepływu

• Przepływomierze tworzywowe typu F, 35–70 l/min DN32 – alternatywa dla standardowych rotametrów typu E przy większych przepływach

• Zawory równoważące IMI STAD DN32 – umożliwiają zastosowanie dodatkowej armatury do równoważenia hydraulicznego

• Pokrywa z izolacją termiczną – ogranicza wymianę ciepła pomiędzy wnętrzem komory a otoczeniem

• Zamki zabezpieczające – utrudniają dostęp do armatury osobom nieuprawnionym

• Właz żeliwny klasy A15 – pozwala dostosować studnię do odpowiednio zaprojektowanych stref ruchu pieszego

• Właz żeliwny klasy B125 – umożliwia montaż w nawierzchniach wymagających wyższej klasy obciążenia

• Właz żeliwny klasy D400 – przeznaczony do miejsc wymagających wysokiej klasy obciążenia przy zastosowaniu właściwej konstrukcji odciążającej

• Betonowy pierścień odciążający – przenosi obciążenia nawierzchni na otaczający grunt, chroniąc korpus studni

• Nadstawka monolityczna 75 cm – umożliwia zwiększenie głębokości posadowienia studni

• Nadstawka teleskopowa 50–100 cm – pozwala dopasować wysokość włazu do docelowego poziomu terenu

Dobór alternatywnych przepływomierzy i zaworów powinien uwzględniać wymagane parametry hydrauliczne instalacji oraz możliwości konfiguracji oferowane przez producenta.

PRAWTECH nie zaleca stosowania więcej niż jednej nadstawki na studnię ze względu na utrudniony dostęp do rozdzielacza.

Dlaczego warto wybrać studnię rozdzielaczową TERRA V-SERIES 27-sekcyjną z rotametrami?

W rozbudowanych instalacjach dolnego źródła obejmujących 27 obiegów gruntowych możliwość niezależnego ustawiania przepływów i odcinania poszczególnych sekcji ma istotne znaczenie dla prawidłowej obsługi całego systemu. TERRA V-SERIES pozwala zgromadzić przyłącza, przepływomierze i zawory w jednym podziemnym punkcie hydraulicznym, zapewniając dostęp do elementów wymagających okresowej kontroli.

Dwadzieścia siedem rotametrów 5–42 l/min, niezależne zawory kulowe DN32 oraz dwie główne przepustnice DN100 umożliwiają kontrolę, regulację i odcinanie przepływu. Belki PE100RC Ø125 mm oraz asymetryczny układ 14 + 13 sekcji stanowią charakterystyczne elementy konstrukcji tego wariantu.
