Studnia rozdzielaczowa z rotametrami 12-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z rotametrami 12-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa PRAWTECH TERRA OPTI 12-sekcyjna to podziemny układ rozdziału i regulacji czynnika roboczego przeznaczony do rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła. Umożliwia połączenie dwunastu niezależnych obiegów wymiennika gruntowego w jednym punkcie hydraulicznym, zapewniając dostęp do armatury kontrolnej, regulacyjnej i odcinającej.

W instalacjach wykorzystujących wiele sond pionowych lub pętli kolektora poziomego istotne jest utrzymanie odpowiednich przepływów w poszczególnych obiegach. Różnice długości przewodów oraz oporów hydraulicznych mogą wpływać na nierównomierny rozdział czynnika roboczego. Zastosowanie 12 mosiężnych rotametrów o zakresie wskazań 8–38 l/min umożliwia indywidualną kontrolę i regulację każdej sekcji.

Układ rozdzielczy wyposażono w dwie belki kolektorowe PE100RC Ø90 mm z odejściami Ø40 mm. Łącznie 24 zawory odcinające umożliwiają niezależne zamykanie obiegów po stronie zasilania i powrotu, co ułatwia diagnostykę, konserwację oraz wykonywanie prac serwisowych.

Studnia posiada podziemną obudowę z włazem rewizyjnym, dzięki czemu armatura wszystkich dwunastu sekcji pozostaje dostępna w jednym miejscu, bez konieczności instalowania rozbudowanego rozdzielacza wewnątrz budynku.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 12-sekcyjnej

• Obsługa 12 niezależnych obiegów dolnego źródła – centralne połączenie rozbudowanego wymiennika gruntowego

• Indywidualna regulacja hydrauliczna – możliwość dostosowania przepływu w każdej sekcji do wymagań projektowych

• Kontrola przepływu w czasie pracy instalacji – 12 mosiężnych rotametrów umożliwia odczyt parametrów poszczególnych obiegów

• Niezależne odcinanie sekcji – 24 zawory odcinające ułatwiają diagnostykę i prowadzenie prac serwisowych

• Belki kolektorowe PE100RC Ø90 mm – rozwiązanie przeznaczone do instalacji obejmujących większą liczbę obiegów

• Centralizacja połączeń hydraulicznych – uporządkowany układ rozdziału czynnika roboczego w jednej studni

• Podziemna konstrukcja – ograniczenie zapotrzebowania na przestrzeń techniczną wewnątrz budynku

• Dostęp przez właz rewizyjny – możliwość kontroli armatury po zakończeniu montażu dolnego źródła

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 12-sekcyjnej

Studnia TERRA OPTI łączy dwanaście obiegów gruntowego wymiennika ciepła z przewodami głównymi instalacji dolnego źródła.

Czynnik roboczy doprowadzany do belki rozdzielczej PE100RC Ø90 mm kierowany jest do dwunastu odejść Ø40 mm. Każdy obieg wyposażony jest w mosiężny rotametr umożliwiający kontrolę i regulację natężenia przepływu.

Po przejściu przez sondy lub kolektory gruntowe czynnik powraca do drugiej belki kolektorowej, a następnie kierowany jest do instalacji pompy ciepła.

W układzie dwunastu sekcji poszczególne obiegi mogą charakteryzować się różnymi oporami hydraulicznymi. Regulacja przepływów na rotametrach pozwala przeprowadzić równoważenie hydrauliczne zgodnie z założeniami projektowymi i ograniczyć nierównomierne obciążenie wymiennika gruntowego.

Zawory odcinające umożliwiają zamknięcie wybranego obiegu po stronie zasilania i powrotu, bez konieczności odłączania wszystkich pozostałych sekcji.

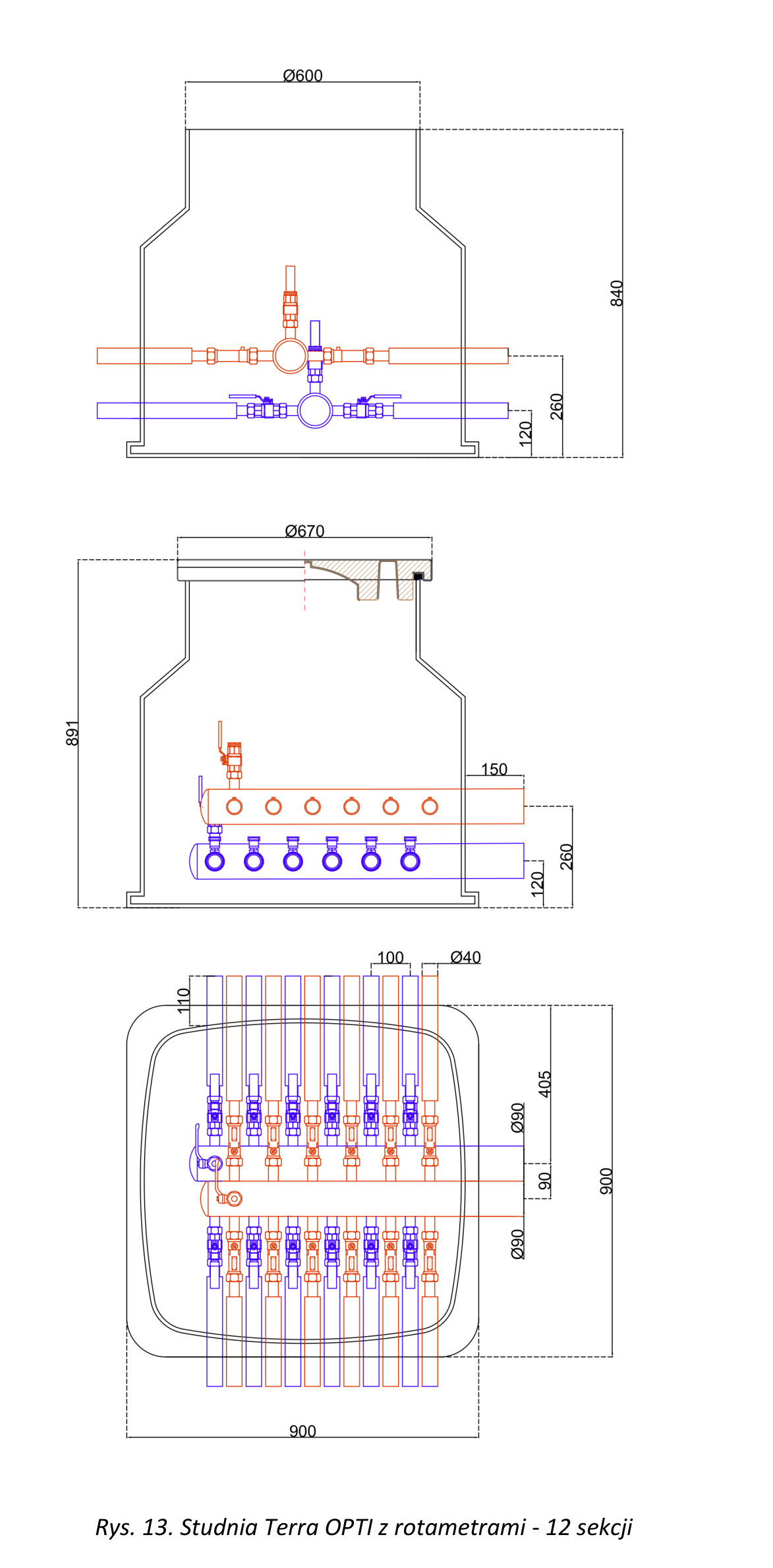

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 12-sekcyjnej

• Liczba sekcji: 12

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Średnica belek kolektorowych: Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba rotametrów: 12

• Zakres wskazań rotametrów: 8–38 l/min

• Dokładność wskazań rotametrów: ±10%

• Łączna liczba zaworów odcinających: 24

• Zawory kulowe zintegrowane z rotametrami: 12

• Zawory odcinające mosiężne DN25 na belce powrotnej: 12

• Liczba zaworów napełniająco-odpowietrzających 1″ GZ: 2

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 12-sekcyjnej

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø90 mm, dwanaście mosiężnych rotametrów 8–38 l/min ze zintegrowanymi zaworami kulowymi, dwanaście mosiężnych zaworów odcinających DN25 na belce powrotnej oraz dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Rotametry mosiężne 8–38 l/min umożliwiają indywidualny odczyt i regulację przepływu w każdym z dwunastu obiegów wymiennika gruntowego.

Zawory odcinające pozwalają niezależnie zamykać poszczególne sekcje po stronie zasilania i powrotu, ułatwiając obsługę instalacji oraz prowadzenie prac serwisowych.

Zawory napełniająco-odpowietrzające 1″ GZ umożliwiają wykonywanie czynności związanych z napełnianiem i odpowietrzaniem układu dolnego źródła.

Medium robocze i regulacja przepływu w studni TERRA OPTI 12-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Mosiężne rotametry posiadają zakres wskazań 8–38 l/min. W przypadku stosowania wodnych roztworów glikolu należy uwzględnić wpływ stężenia czynnika na wskazania przepływomierzy.

Współczynniki korekcyjne podane przez producenta:

• Roztwór glikolu o stężeniu 20–30%: 0,9

• Roztwór glikolu o stężeniu 30–40%: 0,8

Regulację dwunastu obiegów należy przeprowadzać na podstawie dokumentacji projektowej, uwzględniając wymagane przepływy, długości przewodów, opory hydrauliczne oraz parametry pompy obiegowej.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 12-sekcyjnej

Studnia TERRA OPTI 12-sekcyjna przeznaczona jest do instalacji gruntowych pomp ciepła, w których dolne źródło obejmuje dwanaście niezależnych obiegów.

Może być stosowana między innymi w:

• Rozbudowanych instalacjach z pionowymi sondami gruntowymi

• Systemach wykorzystujących poziome kolektory gruntowe

• Instalacjach ogrzewania i chłodzenia opartych na gruntowych pompach ciepła

• Większych budynkach mieszkalnych i wielorodzinnych

• Obiektach usługowych, biurowych i komercyjnych

• Inwestycjach wymagających centralnego rozdziału czynnika pomiędzy dwanaście sekcji dolnego źródła

Dobór studni powinien uwzględniać liczbę obiegów, wymagane natężenia przepływu oraz parametry hydrauliczne całej instalacji.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 12-sekcyjnej

Studnię należy montować zgodnie z dokumentacją techniczną producenta oraz projektem instalacji dolnego źródła. Miejsce posadowienia powinno zapewniać stabilne podparcie konstrukcji, prawidłowe prowadzenie przewodów oraz dostęp do włazu rewizyjnego.

Podczas podłączania dwunastu obiegów należy zachować właściwe przyporządkowanie przewodów zasilających i powrotnych. Połączenia hydrauliczne powinny zostać wykonane zgodnie z wymaganiami zastosowanego systemu rurowego.

Przed uruchomieniem instalacji konieczne jest przeprowadzenie wymaganych prób szczelności, napełnienie układu odpowiednim medium roboczym oraz dokładne odpowietrzenie wszystkich sekcji.

Następnie należy przeprowadzić równoważenie hydrauliczne, ustawiając przepływy na rotametrach zgodnie z wartościami określonymi w projekcie.

Podczas eksploatacji zaleca się okresową kontrolę szczelności połączeń, działania zaworów oraz wskazań rotametrów.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 12-sekcyjną?

W instalacjach obejmujących dwanaście obiegów dolnego źródła szczególnego znaczenia nabiera możliwość centralnej kontroli i regulacji przepływów. PRAWTECH TERRA OPTI umożliwia zgromadzenie armatury wszystkich sekcji w jednej podziemnej studni, zapewniając uporządkowany układ hydrauliczny oraz dostęp do poszczególnych obiegów.

12 mosiężnych rotametrów umożliwia indywidualne ustawianie przepływów, natomiast 24 zawory odcinające pozwalają niezależnie obsługiwać poszczególne sekcje. Belki kolektorowe PE100RC Ø90 mm i odejścia Ø40 mm tworzą układ przeznaczony do rozbudowanych instalacji gruntowych pomp ciepła.

Studnia stanowi funkcjonalne rozwiązanie dla inwestorów i instalatorów, którzy oczekują możliwości równoważenia hydraulicznego, łatwiejszej diagnostyki oraz wygodnej obsługi dwunastu obiegów dolnego źródła.

Zamów studnię rozdzielaczową PRAWTECH TERRA OPTI 12-sekcyjną w OMEGA-PLAST.
