Studnia rozdzielaczowa z rotametrami 5-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z rotametrami 5-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa PRAWTECH TERRA OPTI 5-sekcyjna to podziemny element instalacji dolnego źródła gruntowej pompy ciepła, umożliwiający połączenie pięciu niezależnych obiegów wymiennika gruntowego w jednym punkcie. Rozwiązanie zapewnia dostęp do armatury regulacyjnej i odcinającej, ułatwiając uruchomienie instalacji, równoważenie hydrauliczne oraz późniejszą kontrolę jej pracy.

Model wyposażono w 5 mosiężnych rotametrów o zakresie wskazań 8–38 l/min oraz 10 zaworów odcinających, dzięki czemu możliwa jest indywidualna regulacja i odcinanie poszczególnych obiegów. Dwie belki kolektorowe wykonane z polietylenu PE100RC o średnicy Ø63 mm współpracują z odejściami sekcyjnymi Ø40 mm, tworząc układ przeznaczony do instalacji z płynami niskokrzepnącymi.

Konstrukcja studni o wymiarach 900 × 900 × 891 mm umożliwia umieszczenie rozdzielacza pod powierzchnią terenu, z zachowaniem dostępu do elementów instalacji przez właz rewizyjny.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 5-sekcyjnej

• Obsługa pięciu obiegów dolnego źródła – połączenie pięciu sekcji wymiennika gruntowego w jednej studni

• Indywidualna kontrola przepływu – pięć mosiężnych rotametrów umożliwia odczyt przepływu czynnika w każdym obiegu

• Niezależne odcinanie sekcji – dziesięć zaworów odcinających ułatwia obsługę instalacji i prace serwisowe

• Możliwość równoważenia hydraulicznego – regulacja przepływów pozwala dostosować pracę obiegów do parametrów projektowych

• Belki kolektorowe PE100RC – konstrukcja dostosowana do zastosowania w instalacjach dolnego źródła

• Podziemne umiejscowienie rozdzielacza – oszczędność przestrzeni wewnątrz budynku

• Dostęp do armatury przez właz rewizyjny – możliwość kontroli i regulacji instalacji po zakończeniu montażu

• Uporządkowane prowadzenie przewodów – odejścia sekcyjne rozmieszczone w rozstawie osiowym 100 mm

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 5-sekcyjnej

Studnia TERRA OPTI umożliwia rozdział czynnika roboczego pomiędzy pięć obiegów gruntowego wymiennika ciepła oraz jego zbieranie po przepłynięciu przez poszczególne sekcje.

Czynnik doprowadzany do belki zasilającej kierowany jest do pięciu niezależnych obiegów. Każdy z nich posiada rotametr pozwalający kontrolować i regulować przepływ. Po przejściu przez wymiennik gruntowy czynnik wraca do belki powrotnej, a następnie kierowany jest do instalacji pompy ciepła.

Takie rozwiązanie umożliwia ustawienie przepływów zgodnie z wymaganiami projektu, również wtedy, gdy poszczególne obiegi różnią się długością przewodów lub oporami hydraulicznymi. Zawory odcinające pozwalają wyłączyć wybraną sekcję podczas czynności kontrolnych i serwisowych.

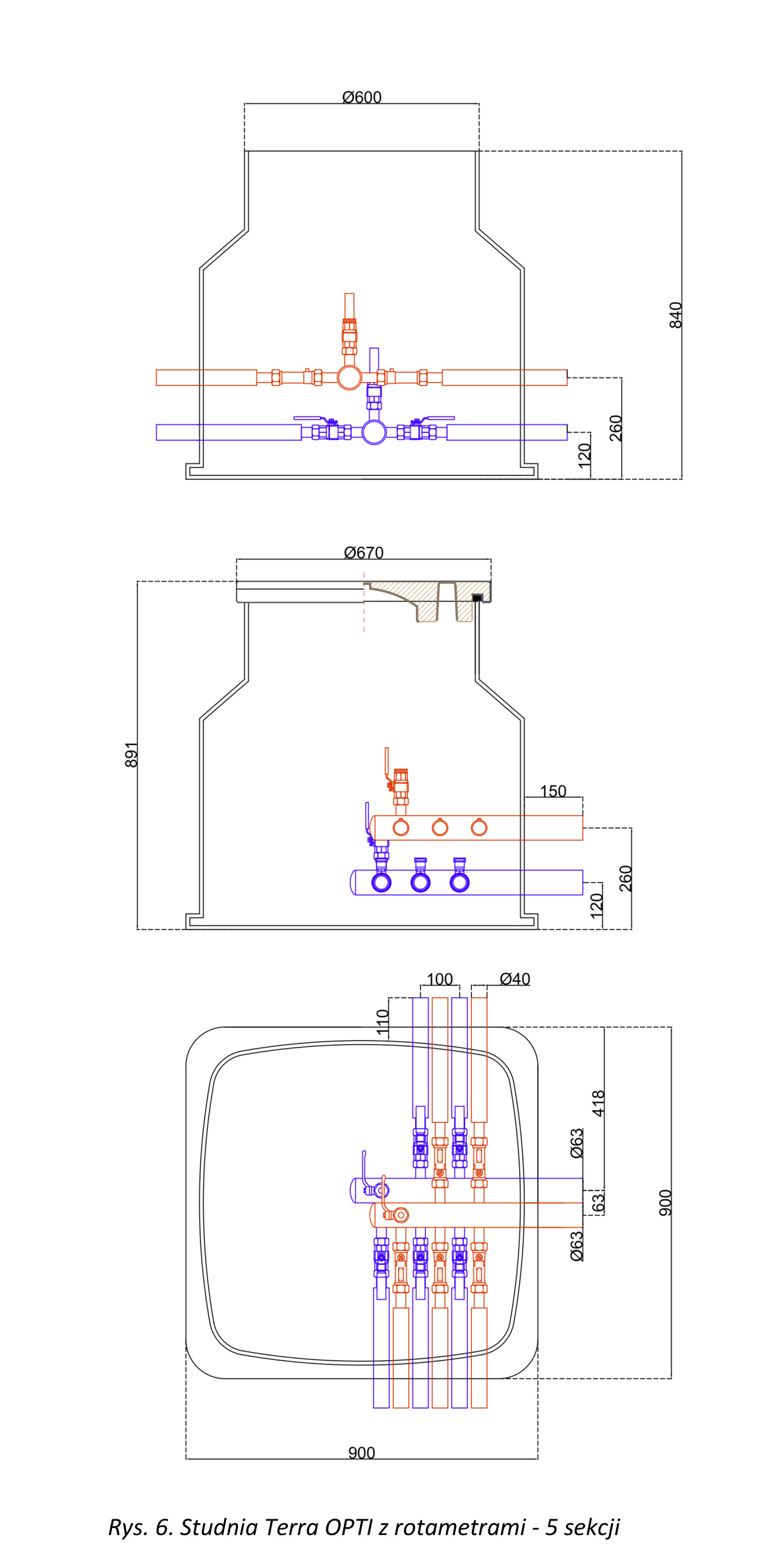

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 5-sekcyjnej

• Liczba sekcji: 5

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Średnica belek kolektorowych: Ø63 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba rotametrów: 5

• Zakres wskazań rotametrów: 8–38 l/min

• Dokładność wskazań rotametrów: ±10%

• Liczba zaworów odcinających: 10

• Zawory kulowe zintegrowane z rotametrami: 5

• Zawory odcinające mosiężne DN25 na belce powrotnej: 5

• Zawory napełniająco-odpowietrzające 1″ GZ: 2

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 5-sekcyjnej

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø63 mm, pięć mosiężnych rotametrów 8–38 l/min ze zintegrowanymi zaworami kulowymi, pięć mosiężnych zaworów odcinających DN25 na belce powrotnej oraz dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Rotametry mosiężne 8–38 l/min umożliwiają obserwację przepływu czynnika roboczego w pięciu niezależnych obiegach. Zintegrowane zawory kulowe pozwalają odcinać przepływ w poszczególnych sekcjach.

Mosiężne zawory odcinające DN25 na belce powrotnej umożliwiają zamykanie wybranych obiegów podczas regulacji i czynności serwisowych.

Zawory napełniająco-odpowietrzające 1″ GZ służą do obsługi instalacji podczas jej napełniania i odpowietrzania.

Medium robocze i regulacja przepływu w studni TERRA OPTI 5-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rotametry umożliwiają kontrolę przepływu w zakresie 8–38 l/min. Podczas regulacji instalacji wykorzystującej roztwory glikolu należy uwzględnić wpływ stężenia czynnika na wskazania urządzeń pomiarowych.

Współczynniki korekcyjne podane przez producenta:

• Roztwór glikolu o stężeniu 20–30%: 0,9

• Roztwór glikolu o stężeniu 30–40%: 0,8

Właściwe przepływy należy ustalić na podstawie projektu dolnego źródła, uwzględniając długość poszczególnych obiegów oraz opory hydrauliczne instalacji.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 5-sekcyjnej

Pięciosekcyjna studnia TERRA OPTI przeznaczona jest do instalacji gruntowych pomp ciepła wymagających połączenia pięciu obiegów dolnego źródła.

Może być stosowana w instalacjach z pionowymi sondami gruntowymi oraz poziomymi kolektorami gruntowymi, pod warunkiem zgodności średnic przewodów i wymaganych przepływów z parametrami rozdzielacza.

Rozwiązanie znajduje zastosowanie w budynkach mieszkalnych, usługowych oraz innych obiektach, w których dolne źródło pompy ciepła składa się z pięciu niezależnych sekcji.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 5-sekcyjnej

Studnię należy posadowić i podłączyć zgodnie z dokumentacją techniczną producenta oraz projektem dolnego źródła. Podczas montażu należy zadbać o prawidłowe przygotowanie podłoża, odpowiednie prowadzenie przewodów i szczelność wszystkich połączeń hydraulicznych.

Przed uruchomieniem instalacji konieczne jest przeprowadzenie wymaganych prób szczelności, napełnienie układu odpowiednim medium roboczym oraz dokładne odpowietrzenie wszystkich pięciu obiegów.

Po uruchomieniu należy wyregulować przepływy na rotametrach zgodnie z założeniami projektowymi. W trakcie eksploatacji zaleca się okresową kontrolę wskazań rotametrów, stanu zaworów oraz szczelności dostępnych połączeń.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 5-sekcyjną?

Model 5-sekcyjny pozwala połączyć pięć obiegów wymiennika gruntowego w jednym podziemnym punkcie, zachowując możliwość indywidualnej kontroli każdego z nich. To rozwiązanie szczególnie przydatne w instalacjach, w których prawidłowe równoważenie hydrauliczne ma znaczenie dla współpracy dolnego źródła z pompą ciepła.

Pięć rotametrów i dziesięć zaworów odcinających zapewnia dostęp do funkcji pomiarowych, regulacyjnych i serwisowych, a kompaktowa konstrukcja studni pozwala umieścić rozdzielacz poza budynkiem.

Zamów studnię rozdzielaczową PRAWTECH TERRA OPTI 5-sekcyjną w OMEGA-PLAST.
