Studnia rozdzielaczowa z zaworami 4-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa z zaworami 4-sekcyjna TERRA MINI PLUS PRAWTECH

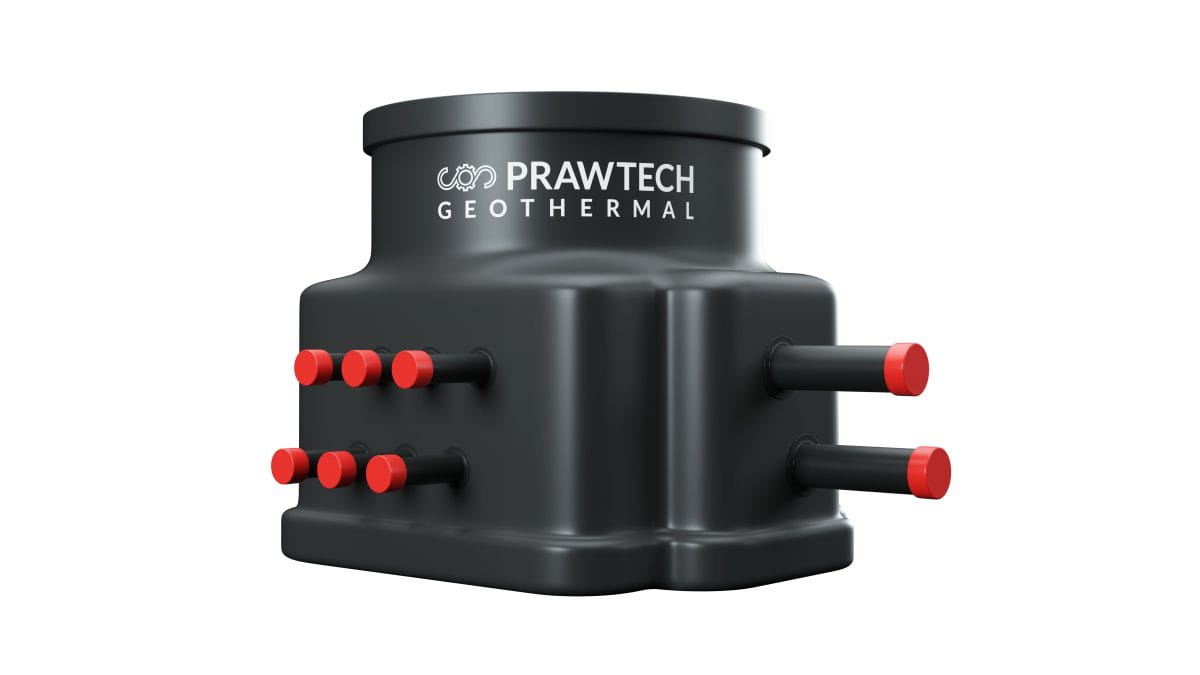

Studnia rozdzielaczowa TERRA MINI PLUS PRAWTECH w wersji 4-sekcyjnej z zaworami stanowi centralny punkt połączenia czterech obiegów dolnego źródła gruntowej pompy ciepła. Jej zadaniem jest rozdział i zbieranie czynnika roboczego przepływającego przez gruntowy wymiennik ciepła, a także umożliwienie niezależnego odcinania poszczególnych sekcji instalacji.

Model wyposażono w rozdzielacz wykonany z polietylenu PE100RC oraz zawory kulowe, które ułatwiają obsługę układu podczas prac kontrolnych i serwisowych. Całość umieszczono w podziemnej komorze z fabrycznie uszczelnionymi przejściami przewodów. Dzięki temu połączenia hydrauliczne są uporządkowane i dostępne w jednym miejscu, bez konieczności wykonywania oddzielnych komór dla każdego obiegu.

Najważniejsze zalety studni rozdzielaczowej TERRA MINI PLUS 4-sekcyjnej z zaworami

• Cztery niezależne sekcje – możliwość podłączenia czterech obiegów pionowego lub poziomego wymiennika gruntowego

• Indywidualne odcinanie obiegów – wygodne wyłączanie wybranych sekcji podczas czynności serwisowych

• Rozdzielacz z PE100RC – trwałe belki kolektorowe przystosowane do instalacji dolnego źródła

• Szczelna zabudowa podziemna – fabrycznie uszczelnione przejścia rur przez ściany komory

• Uporządkowany układ hydrauliczny – połączenie ośmiu przewodów sekcyjnych w jednym punkcie

• Dostęp do armatury od góry – możliwość kontroli zaworów i połączeń bez odkopywania całej studni

• Konstrukcja bez rotametrów – rozwiązanie przeznaczone do instalacji wymagających odcinania obiegów bez pomiaru przepływu w studni

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 4-sekcyjnej

Model 4-sekcyjny znajduje zastosowanie w instalacjach gruntowych pomp ciepła, w których dolne źródło składa się z czterech niezależnych obiegów.

Studnia może obsługiwać układy z pionowymi sondami geotermalnymi lub poziomymi kolektorami gruntowymi. Umożliwia zebranie przewodów zasilających i powrotnych w jednej komorze oraz podłączenie ich do wspólnych belek rozdzielacza.

Takie rozwiązanie ułatwia organizację instalacji dolnego źródła i zapewnia dostęp do armatury odcinającej w przypadku konieczności sprawdzenia lub wyłączenia konkretnego obiegu.

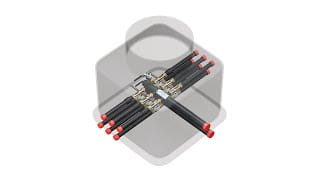

Konstrukcja i zasada działania studni TERRA MINI PLUS 4-sekcyjnej

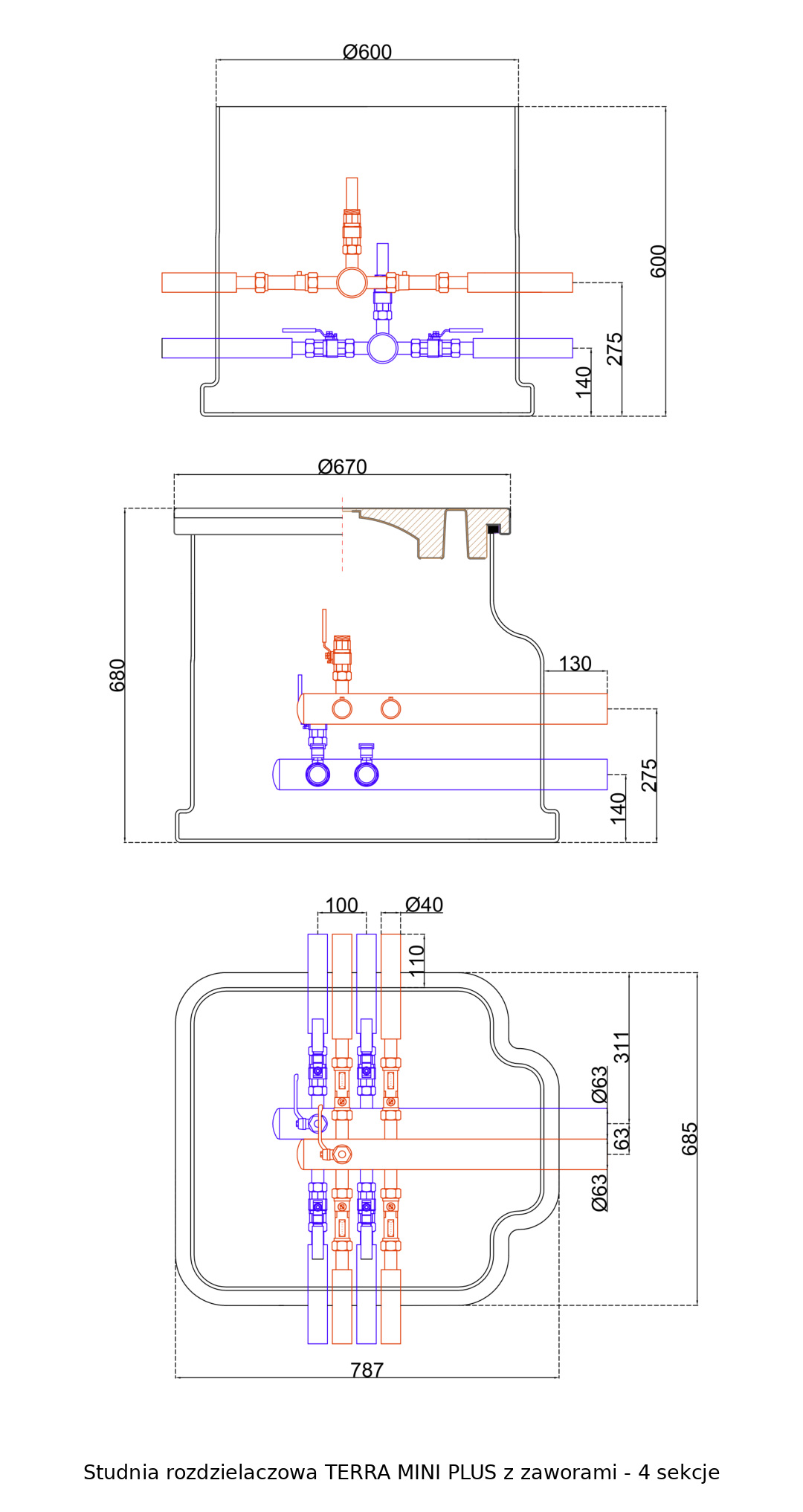

Wewnątrz komory znajdują się dwie belki kolektorowe PE100RC o średnicy Ø63 mm. Każda z nich posiada cztery odejścia sekcyjne Ø40 mm, przeznaczone do podłączenia przewodów gruntowego wymiennika ciepła.

Belka zasilająca rozdziela czynnik roboczy pomiędzy cztery sekcje dolnego źródła, natomiast belka powrotna zbiera czynnik z poszczególnych obiegów i kieruje go do instalacji pompy ciepła.

Zawory kulowe pozwalają niezależnie zamykać i otwierać poszczególne obiegi. Są to elementy odcinające, dlatego nie należy wykorzystywać ich do precyzyjnej regulacji natężenia przepływu.

Studnia należy do serii Z, która nie jest wyposażona w rotametry.

Parametry techniczne studni rozdzielaczowej TERRA MINI PLUS 4-sekcyjnej PRAWTECH

• Producent: PRAWTECH

• Seria: TERRA MINI PLUS

• Model: OZESMZM044063

• Rodzaj rozdzielacza: z zaworami kulowymi

• Liczba sekcji: 4

• Materiał belek kolektorowych: PE100RC

• Średnica belek głównych: Ø63 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Maksymalne ciśnienie robocze rozdzielacza: 1,0 MPa (10 bar)

• Temperatura pracy: od -10°C do +30°C

• Sposób montażu: podziemny

• Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi

Wyposażenie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 4-sekcyjnej

• Podziemna komora z tworzywa sztucznego z fabrycznie uszczelnionymi przejściami hydraulicznymi

• Pokrywa tworzywowa z uszczelką

• Dwie belki kolektorowe PE100RC Ø63 mm

• Osiem odejść sekcyjnych Ø40 mm – po cztery na każdej belce

• Zawory kulowe umożliwiające niezależne odcinanie sekcji

• Dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ

• Rozłączne połączenia armatury umożliwiające wymianę zaworów

Montaż studni rozdzielaczowej TERRA MINI PLUS 4-sekcyjnej

Studnię należy posadowić pod powierzchnią gruntu zgodnie z projektem instalacji i wytycznymi producenta. Lokalizacja powinna umożliwiać doprowadzenie przewodów czterech obiegów dolnego źródła oraz przewodów dobiegowych prowadzących do budynku.

Przy wykonywaniu połączeń należy uwzględnić wydłużenia liniowe rur polietylenowych. Producent zaleca stosowanie kompensatorów typu U lub Z na przewodach dobiegowych, aby ograniczyć przenoszenie naprężeń na rozdzielacz.

Po zakończeniu montażu należy sprawdzić szczelność instalacji, przepłukać poszczególne obiegi, napełnić układ odpowiednim czynnikiem roboczym i przeprowadzić odpowietrzanie.

Eksploatacja i konserwacja studni TERRA MINI PLUS 4-sekcyjnej

Dostęp do zaworów kulowych umożliwia kontrolę i odcinanie wybranych sekcji dolnego źródła. W przypadku konieczności wykonania prac serwisowych można zamknąć dany obieg, pozostawiając pozostałe sekcje otwarte.

Podczas okresowej obsługi instalacji należy kontrolować stan połączeń hydraulicznych, szczelność armatury oraz uszczelnienie pokrywy studni. Rozłączne połączenia zaworów ułatwiają wymianę elementów w razie potrzeby.

Dlaczego warto wybrać studnię rozdzielaczową z zaworami 4-sekcyjną PRAWTECH?

Czterosekcyjna studnia TERRA MINI PLUS pozwala połączyć większą liczbę obiegów dolnego źródła w jednej komorze, zachowując możliwość ich indywidualnego odcinania. Jest praktycznym rozwiązaniem zarówno podczas budowy nowej instalacji gruntowej pompy ciepła, jak i przy projektowaniu układów wymagających łatwego dostępu do armatury.

Połączenie rozdzielacza PE100RC, zaworów kulowych i szczelnej obudowy podziemnej zapewnia funkcjonalny punkt rozdziału czynnika roboczego, bez konieczności stosowania rotametrów w studni.

Zamów studnię rozdzielaczową z zaworami 4-sekcyjną TERRA MINI PLUS PRAWTECH i zapewnij czterem obiegom dolnego źródła wspólny punkt połączenia z możliwością niezależnego odcinania każdej sekcji.
