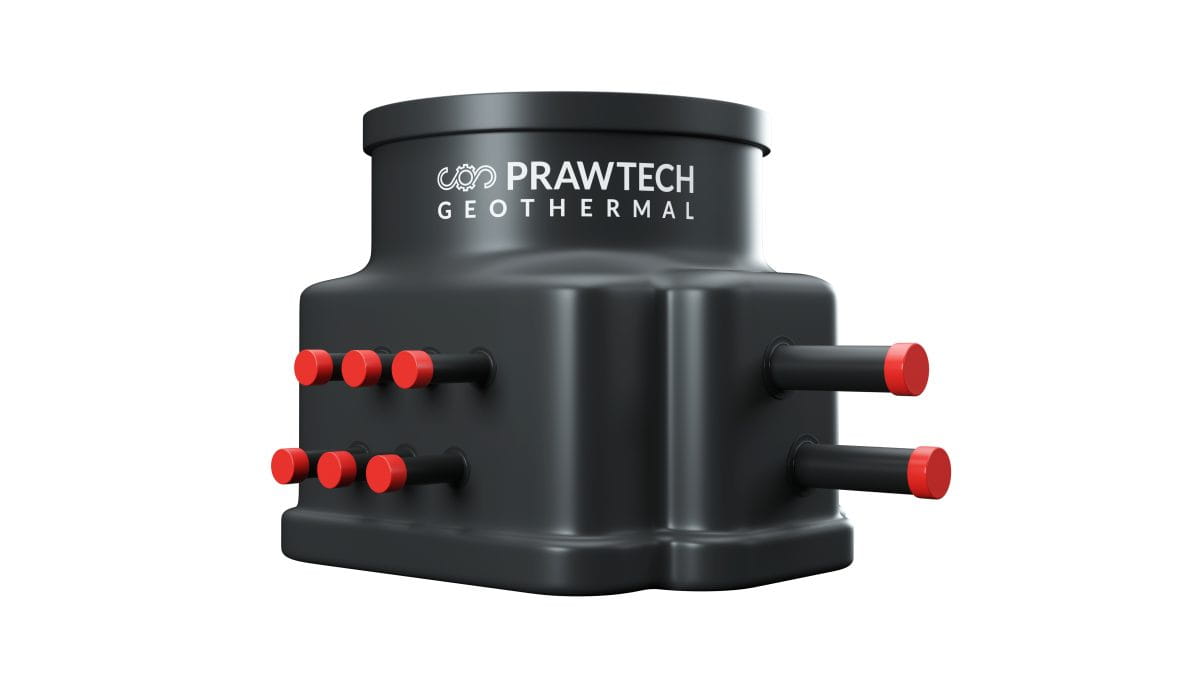

Studnia rozdzielaczowa z zaworami 2-sekcyjna TERRA MINI PLUS PRAWTECH to rozwiązanie przeznaczone do podziemnego połączenia dwóch obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia rozdział czynnika roboczego pomiędzy sekcje wymiennika gruntowego oraz niezależne odcinanie poszczególnych obiegów za pomocą zaworów kulowych.

Rozdzielacz zbudowany jest z dwóch belek kolektorowych PE100RC Ø63 mm, wyposażonych w odejścia sekcyjne Ø40 mm. Układ hydrauliczny został trwale zabudowany w szczelnej komorze z tworzywa sztucznego, chroniącej instalację przed oddziaływaniem gruntu i wód gruntowych.

Najważniejsze zalety studni rozdzielaczowej TERRA MINI PLUS 2-sekcyjnej z zaworami

• Dwa niezależne obiegi – możliwość podłączenia dwóch sekcji gruntowego wymiennika ciepła

• Indywidualne odcinanie przepływu – zawory kulowe umożliwiają niezależne zamykanie poszczególnych obiegów

• Belki kolektorowe PE100RC – trwała konstrukcja przeznaczona do instalacji dolnego źródła

• Szczelna komora podziemna – fabrycznie uszczelnione przejścia przewodów przez ściany studni

• Pokrywa z uszczelką – ogranicza przedostawanie się wód opadowych do wnętrza

• Dostęp do armatury – możliwość wykonywania czynności kontrolnych i serwisowych

• Kompaktowa konstrukcja – dwa obiegi dolnego źródła w jednej studni

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 2-sekcyjnej

Studnia przeznaczona jest do instalacji gruntowych pomp ciepła wykorzystujących dwa niezależne obiegi dolnego źródła.

Może być stosowana w układach z:

• Dwoma pionowymi sondami geotermalnymi

• Dwiema pętlami poziomego kolektora gruntowego

• Instalacjami wymagającymi niezależnego odcinania poszczególnych sekcji

• Roztworami wodnymi glikolu propylenowego lub etylenowego

Rozdzielacz umożliwia skupienie połączeń hydraulicznych w jednym punkcie instalacji, ułatwiając dostęp do zaworów podczas obsługi dolnego źródła.

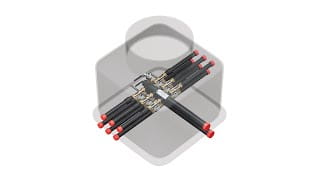

Konstrukcja studni rozdzielaczowej TERRA MINI PLUS 2-sekcyjnej

Studnia wyposażona jest w dwie belki kolektorowe wykonane z polietylenu PE100RC o średnicy 63 mm. Każda belka posiada dwa odejścia sekcyjne Ø40 mm, przeznaczone do podłączenia przewodów wymiennika gruntowego.

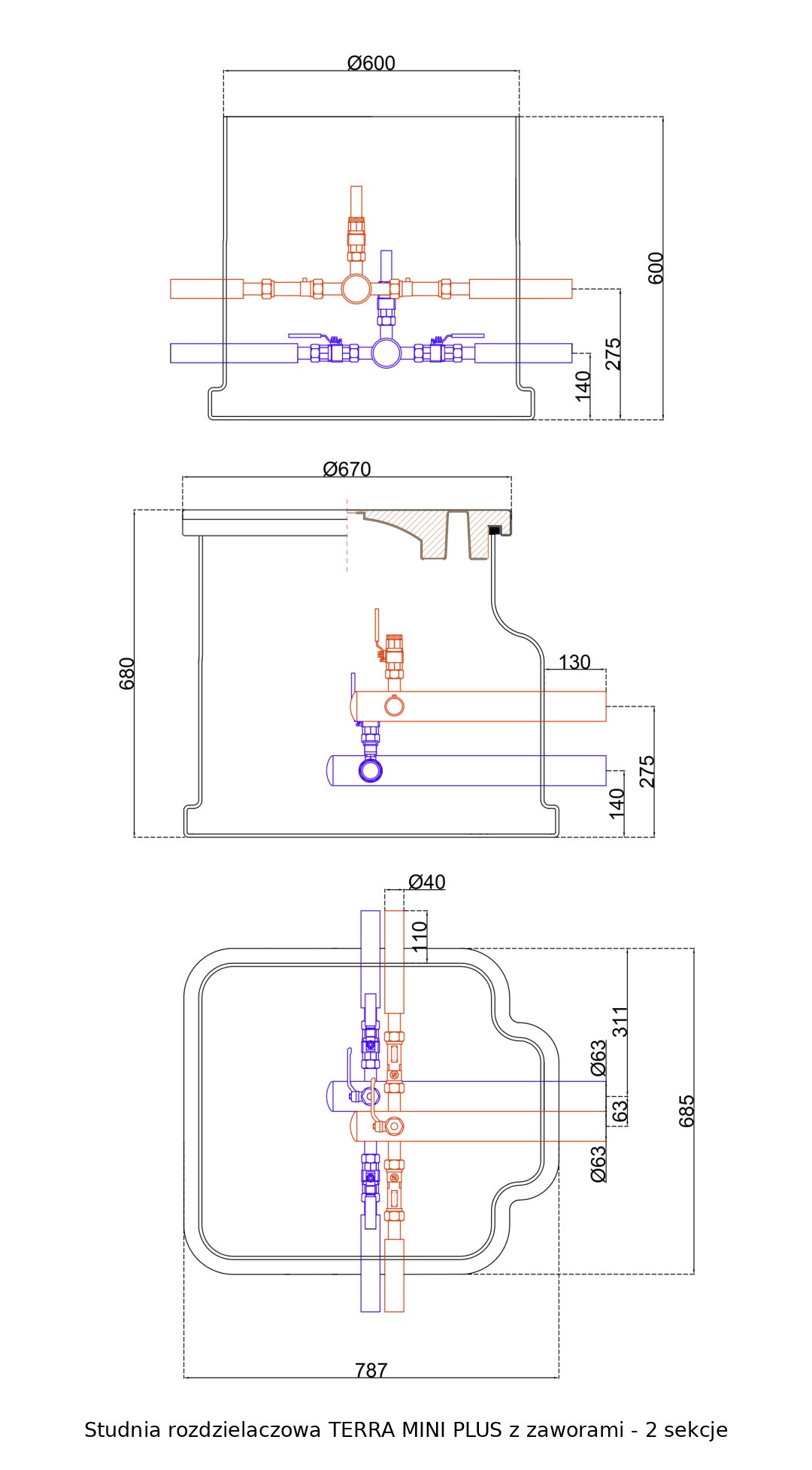

Wymiary całkowite studni wynoszą 787 × 685 × 680 mm (długość × szerokość × wysokość). Rozstaw osiowy sekcji wynosi 100 mm.

Tworzywowa komora osłonowa ma fabrycznie uszczelnione przejścia hydrauliczne. Standardowa pokrywa z uszczelką zapewnia dostęp do rozdzielacza i charakteryzuje się deklarowaną przez producenta wytrzymałością na obciążenie do 10 kN.

Zawory kulowe w studni TERRA MINI PLUS 2-sekcyjnej

Rozdzielacz serii Z wykorzystuje zawory kulowe umożliwiające odcinanie przepływu czynnika roboczego w poszczególnych obiegach.

W standardowej konfiguracji producent przewiduje tworzywowe zawory kulowe DN32 na belce zasilającej. W zależności od specyfikacji zamówienia możliwe jest zastosowanie alternatywnych zaworów mosiężnych 1″ GZ–GZ.

Zawory odcinające służą do otwierania i zamykania przepływu. Nie zastępują rotametrów przeznaczonych do pomiaru natężenia przepływu i równoważenia hydraulicznego instalacji.

Dodatkowo każda belka kolektorowa wyposażona jest w zawór napełniająco-odpowietrzający 1″ GZ, umożliwiający płukanie, napełnianie i odpowietrzanie dolnego źródła.

Parametry techniczne studni rozdzielaczowej TERRA MINI PLUS 2-sekcyjnej

• Liczba sekcji: 2

• Materiał belek kolektorowych: PE100RC

• Średnica belek głównych: 63 mm

• Średnica odejść sekcyjnych: 40 mm

• Rozstaw osiowy sekcji: 100 mm

• Długość całkowita: 787 mm

• Szerokość całkowita: 685 mm

• Wysokość całkowita: 680 mm

• Średnica pokrywy według rysunku: 670 mm

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od -10°C do +30°C

• Medium robocze: płyn niskokrzepnący, w szczególności wodny roztwór glikolu propylenowego lub etylenowego

• Sposób montażu: podziemny

Wyposażenie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 2-sekcyjnej

• Tworzywowa komora studni z uszczelnionymi przejściami hydraulicznymi

• Pokrywa tworzywowa z fabryczną uszczelką

• Dwie belki kolektorowe PE100RC Ø63 mm

• Cztery odejścia sekcyjne Ø40 mm na obu belkach

• Zawory kulowe odcinające poszczególne obiegi

• Dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ

• Rozłączne połączenia armatury umożliwiające wymianę podzespołów

Montaż studni rozdzielaczowej TERRA MINI PLUS 2-sekcyjnej

Studnię należy posadowić w gruncie zgodnie z dokumentacją projektową oraz wytycznymi producenta. Lokalizacja powinna zapewniać możliwość podłączenia dwóch obiegów wymiennika gruntowego, przewodów dobiegowych oraz dostęp do pokrywy.

Producent zaleca zastosowanie kompensatorów typu U lub Z na rurach dobiegowych w celu ograniczenia oddziaływania wydłużeń liniowych przewodów PE100RC na rozdzielacz.

Po wykonaniu połączeń hydraulicznych należy przeprowadzić próbę szczelności oraz odpowiednio wypłukać, napełnić i odpowietrzyć instalację dolnego źródła.

Eksploatacja studni rozdzielaczowej TERRA MINI PLUS 2-sekcyjnej

Zawory kulowe umożliwiają niezależne odcinanie obiegów podczas czynności kontrolnych i serwisowych. Dostęp do armatury zapewnia górny otwór studni zabezpieczony pokrywą.

Okresowa kontrola powinna obejmować szczelność połączeń, stan zaworów i uszczelek oraz drożność instalacji. Rozłączne połączenia armatury umożliwiają wymianę podzespołów w przypadku zużycia lub uszkodzenia.

Dlaczego warto wybrać studnię TERRA MINI PLUS 2-sekcyjną PRAWTECH?

Studnia TERRA MINI PLUS w wersji z zaworami to rozwiązanie dla instalacji, w których potrzebne jest niezależne odcinanie dwóch obiegów dolnego źródła, bez konieczności stosowania rotametrów w samej studni.

Połączenie belek PE100RC, zaworów kulowych oraz szczelnej komory podziemnej zapewnia funkcjonalny punkt rozdziału czynnika roboczego i dostęp do armatury podczas eksploatacji.

Wybierz studnię rozdzielaczową z zaworami 2-sekcyjną TERRA MINI PLUS PRAWTECH i zapewnij niezależne odcinanie dwóch obiegów dolnego źródła gruntowej pompy ciepła.
