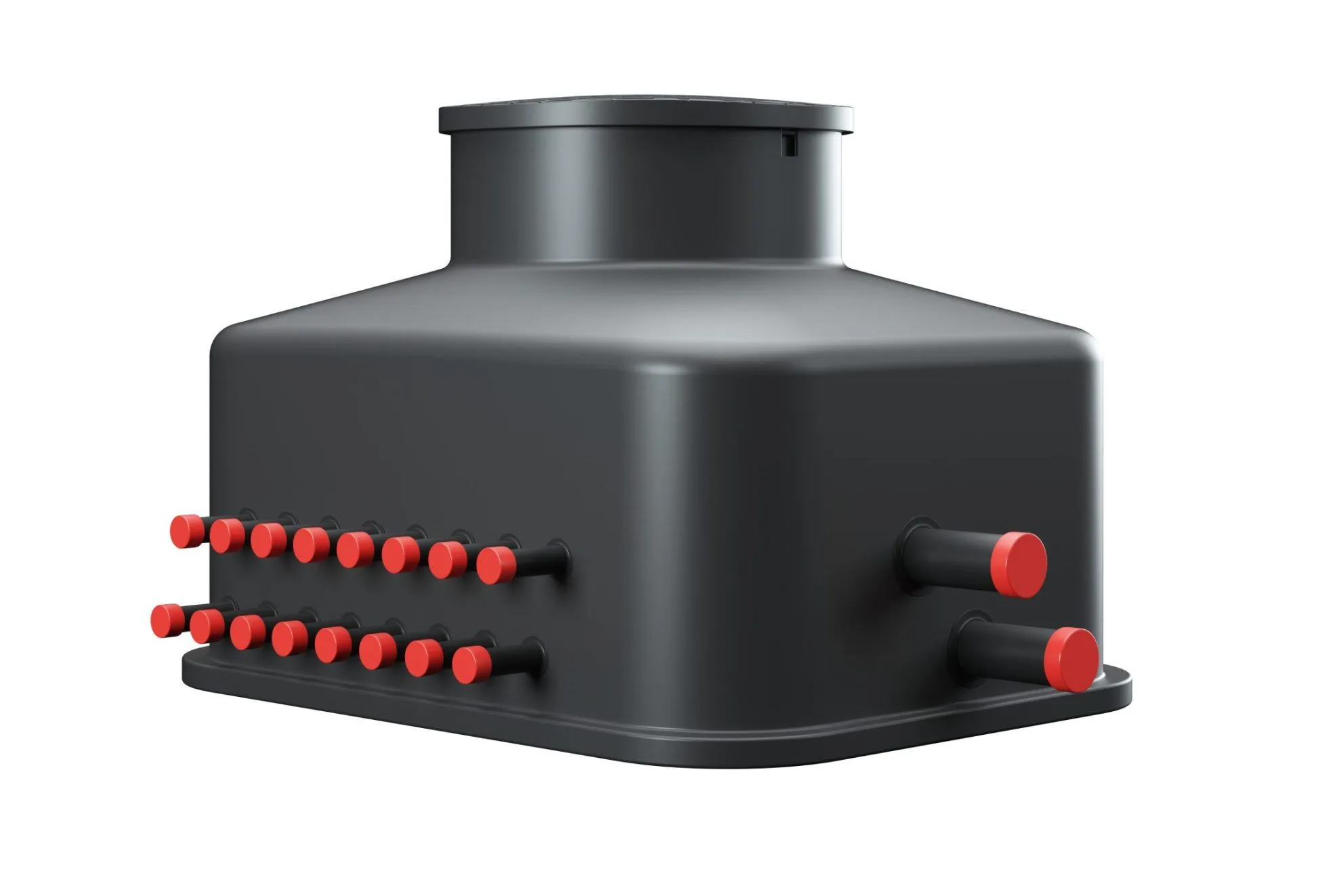

Studnia rozdzielaczowa TERRA OPTI PLUS 16-sekcyjna z rotametrami to rozwiązanie przeznaczone do rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła. Umożliwia połączenie aż szesnastu obiegów kolektora gruntowego w jednym punkcie, zapewniając kontrolę przepływu czynnika roboczego oraz wygodny dostęp do armatury regulacyjnej i odcinającej.

Model wyposażono w 16 rotametrów o zakresie 8–38 l/min, które pozwalają na indywidualne równoważenie hydrauliczne każdej pętli. Dodatkowym elementem wyróżniającym serię TERRA OPTI PLUS są dwa główne zawory kulowe DN80, umożliwiające odcięcie całego rozdzielacza bez konieczności zamykania poszczególnych sekcji.

Najważniejsze zalety studni rozdzielaczowej TERRA OPTI PLUS 16-sekcyjnej

• Obsługa 16 obiegów gruntowych – możliwość podłączenia rozbudowanego dolnego źródła

• Indywidualna regulacja przepływu – precyzyjne równoważenie hydrauliczne za pomocą rotametrów

• Dwa główne zawory DN80 – szybkie odcięcie całego rozdzielacza podczas prac serwisowych

• Belki PE100RC Ø90 mm – trwała konstrukcja odporna na warunki pracy instalacji gruntowej

• Odejścia Ø40 mm – możliwość podłączenia szesnastu niezależnych pętli

• Podziemna komora ochronna – zabezpieczenie elementów hydraulicznych i dostęp przez właz rewizyjny

• Fabryczna kontrola szczelności i przepływu – sprawdzenie układu przed dostarczeniem produktu

Zasada działania studni rozdzielaczowej TERRA OPTI PLUS 16-sekcyjnej

Rozdzielacz składa się z dwóch belek kolektorowych PE100RC Ø90 mm, które odpowiadają za rozprowadzenie i odbiór czynnika roboczego krążącego w szesnastu obiegach dolnego źródła.

Na jednej belce zamontowano rotametry umożliwiające odczyt i regulację przepływu. Druga belka wyposażona jest w zawory odcinające DN25, pozwalające na niezależne zamknięcie wybranego obiegu.

Dwa główne zawory kulowe DN80 umożliwiają odcięcie przepływu na przewodach zbiorczych. Rozwiązanie to ułatwia wykonywanie czynności konserwacyjnych i serwisowych.

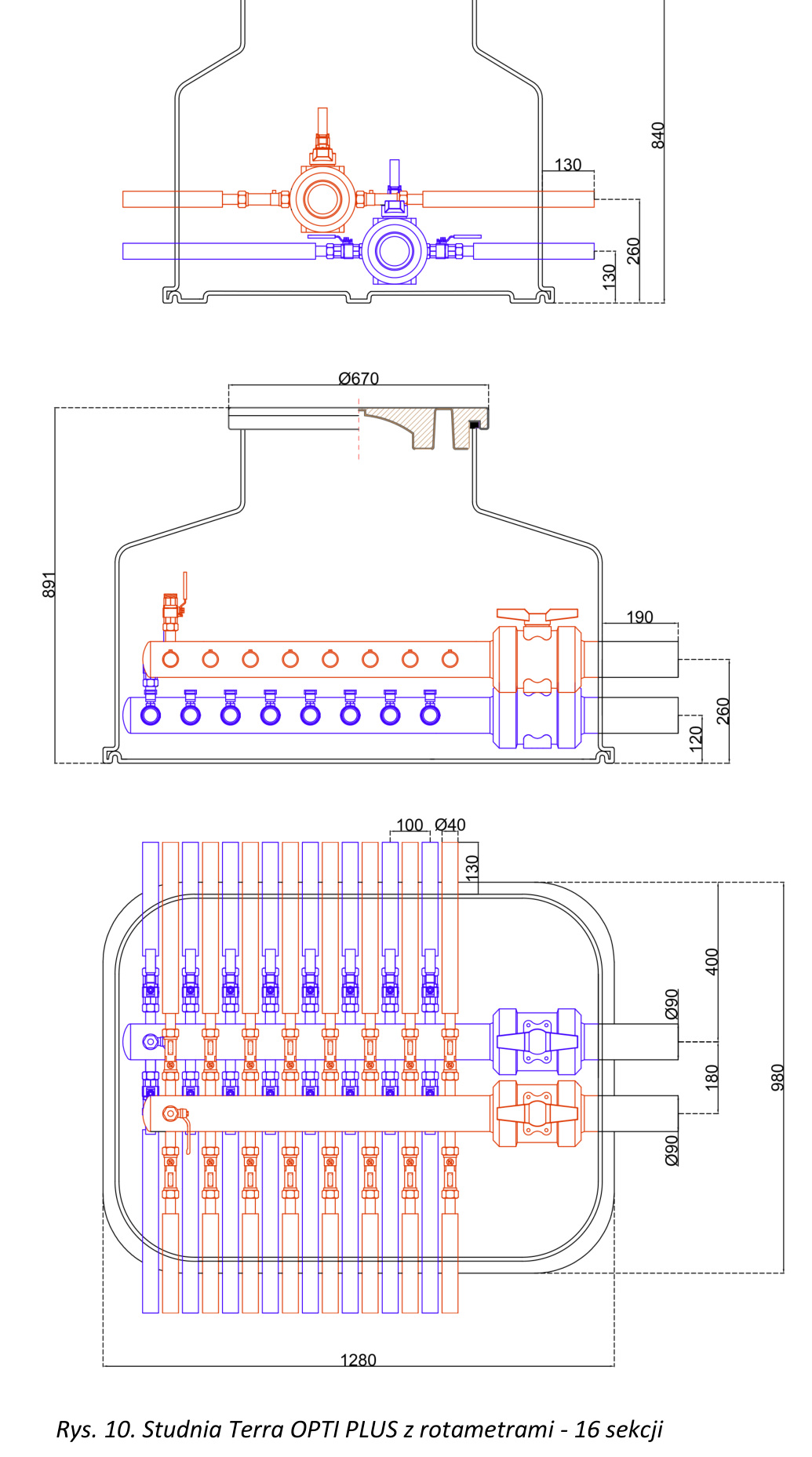

Parametry techniczne studni rozdzielaczowej TERRA OPTI PLUS 16-sekcyjnej

• Producent: PRAWTECH

• Seria: TERRA OPTI PLUS

• Liczba sekcji: 16

• Długość: 1280 mm

• Szerokość: 980 mm

• Wysokość całkowita: 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek kolektorowych: PE100RC

• Liczba i średnica belek: 2 × Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Liczba rotametrów: 16

• Typ rotametrów: mosiężne typu B

• Zakres pomiarowy rotametrów: 8–38 l/min

• Dokładność wskazań rotametrów: ±10%

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej TERRA OPTI PLUS 16-sekcyjnej

• 16 mosiężnych rotametrów typu B – kontrola i regulacja przepływu w poszczególnych obiegach, ze zintegrowanymi zaworami kulowymi

• 16 mosiężnych zaworów odcinających DN25 – niezależne zamykanie poszczególnych sekcji na drugiej belce

• 2 główne tworzywowe zawory kulowe DN80 – odcinanie przepływu przez cały rozdzielacz

• 2 mosiężne zawory napełniająco-odpowietrzające 1″ GZ – obsługa napełniania i odpowietrzania układu

• 2 belki kolektorowe PE100RC Ø90 mm – połączenie szesnastu obiegów dolnego źródła

• Podziemna komora ochronna z pokrywą rewizyjną – zabezpieczenie armatury oraz dostęp do elementów instalacji

Medium robocze i korekta przepływu w studni TERRA OPTI PLUS 16-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rotametry są kalibrowane dla wody, dlatego przy stosowaniu roztworów glikolu należy uwzględnić odpowiednie współczynniki korekcyjne:

• Roztwór glikolu 20–30%: współczynnik 0,9

• Roztwór glikolu 30–40%: współczynnik 0,8

Wskazanie przepływu odczytuje się przy dolnej krawędzi pływaka. Regulację wykonuje się za pomocą rotametrów, natomiast zawory odcinające służą do całkowitego zamykania obiegów.

Zastosowanie studni rozdzielaczowej TERRA OPTI PLUS 16-sekcyjnej

Studnia przeznaczona jest do instalacji dolnego źródła gruntowych pomp ciepła, w szczególności:

• Instalacji z 16 pionowymi sondami gruntowymi

• Systemów z 16 pętlami poziomego kolektora gruntowego

• Rozbudowanych układów geotermalnych wymagających indywidualnej regulacji przepływu

• Instalacji wymagających centralnego punktu obsługi i odcinania obiegów

• Dolnych źródeł stosowanych w większych obiektach mieszkalnych, usługowych i przemysłowych

Montaż i eksploatacja studni rozdzielaczowej TERRA OPTI PLUS 16-sekcyjnej

Studnię należy posadowić zgodnie z projektem dolnego źródła oraz wytycznymi producenta. Przy podłączaniu przewodów głównych zaleca się zastosowanie kompensacji typu U lub Z w celu ograniczenia naprężeń przenoszonych na rozdzielacz.

Przed uruchomieniem instalację należy dokładnie wypłukać, sprawdzić szczelność połączeń, napełnić odpowiednim czynnikiem roboczym i odpowietrzyć wszystkie obiegi.

Po uruchomieniu należy wyregulować przepływy na rotametrach zgodnie z założeniami projektu hydraulicznego.

Wyposażenie opcjonalne studni rozdzielaczowej TERRA OPTI PLUS 16-sekcyjnej

Studnię można dopasować do warunków montażowych i wymagań inwestycji poprzez zastosowanie dodatkowych elementów:

• Pokrywa z izolacją termiczną – ogranicza wymianę ciepła pomiędzy wnętrzem studni a otoczeniem

• Zamki zabezpieczające – chronią przed dostępem osób nieuprawnionych

• Właz żeliwny klasy A15 – przeznaczony do miejsc o niewielkich obciążeniach, takich jak strefy ruchu pieszego

• Właz żeliwny klasy B125 – umożliwia zastosowanie w odpowiednio zaprojektowanych strefach parkingowych

• Właz żeliwny klasy D400 – rozwiązanie do nawierzchni o większych obciążeniach, przy właściwym wykonaniu konstrukcji odciążającej

• Betonowy pierścień odciążający – przenosi obciążenia nawierzchni na otaczający grunt zamiast na korpus studni

• Nadstawka monolityczna 75 cm – umożliwia głębsze posadowienie komory

• Nadstawka teleskopowa 50–100 cm – pozwala dostosować wysokość włazu do docelowego poziomu terenu

Producent nie zaleca stosowania więcej niż jednej nadstawki na studnię.

Dlaczego warto wybrać studnię rozdzielaczową TERRA OPTI PLUS 16-sekcyjną?

W instalacjach z szesnastoma obiegami szczególnie ważne jest zapewnienie dostępu do regulacji i kontroli przepływu. TERRA OPTI PLUS łączy rozdział czynnika roboczego, armaturę pomiarową i zawory odcinające w jednej komorze, ułatwiając uruchomienie oraz późniejszą eksploatację dolnego źródła.

Dzięki dwóm głównym zaworom DN80 możliwe jest również odcięcie całego rozdzielacza, co stanowi praktyczne udogodnienie podczas prac serwisowych.

Wybierz studnię rozdzielaczową z rotametrami 16-sekcyjną TERRA OPTI PLUS w OMEGA-PLAST i zapewnij swojej instalacji dolnego źródła wygodną regulację oraz kontrolę wszystkich szesnastu obiegów.
