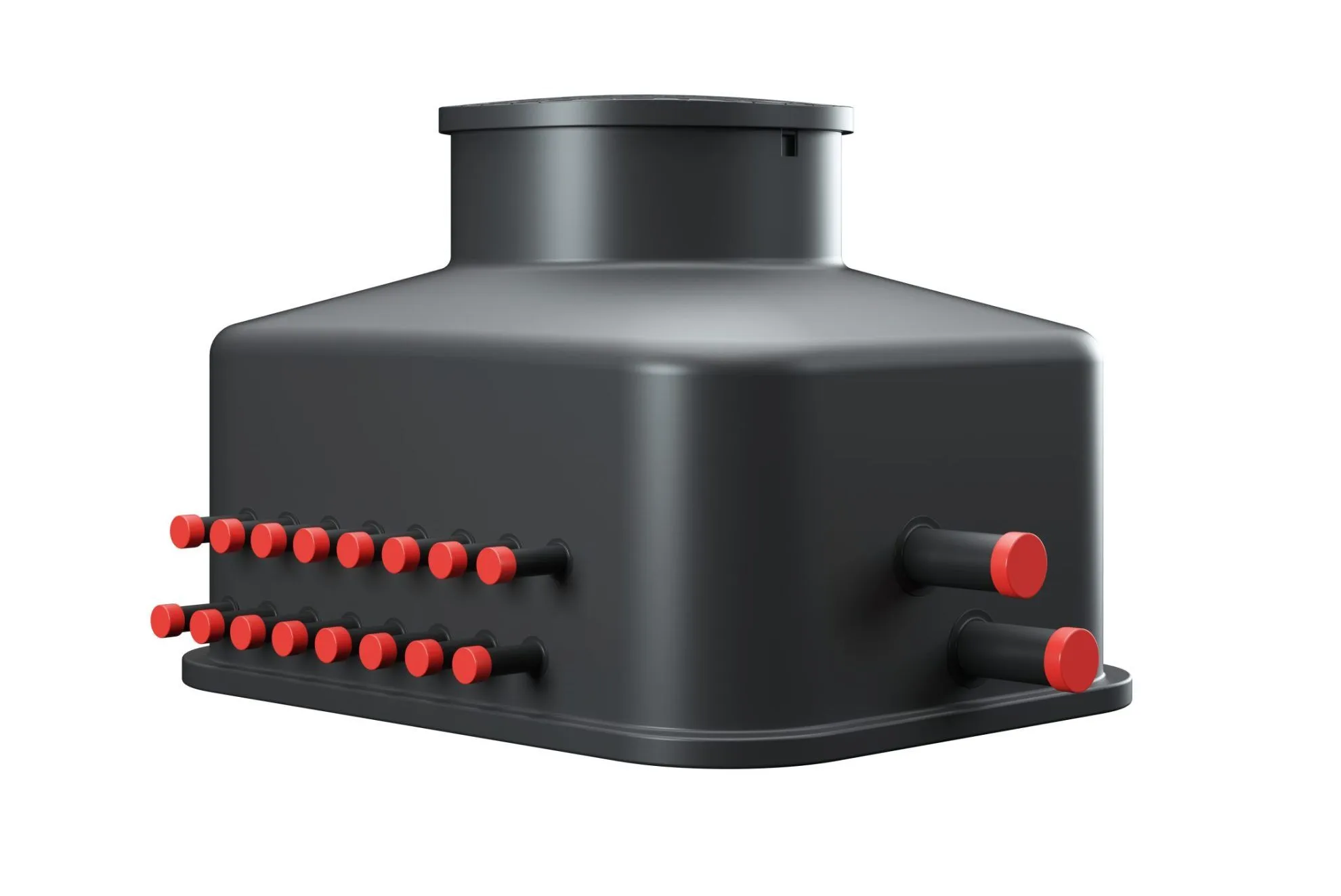

Studnia rozdzielaczowa z rotametrami 15-sekcyjna TERRA OPTI PLUS

Studnia rozdzielaczowa z rotametrami 15-sekcyjna PRAWTECH TERRA OPTI PLUS

Studnia rozdzielaczowa PRAWTECH TERRA OPTI PLUS 15-sekcyjna umożliwia połączenie piętnastu obiegów dolnego źródła gruntowej pompy ciepła w jednej podziemnej komorze. To rozwiązanie przeznaczone do rozbudowanych instalacji, w których istotna jest kontrola przepływu czynnika roboczego oraz możliwość niezależnego odcinania poszczególnych pętli.

Zastosowane 15 mosiężnych rotametrów 8–38 l/min pozwala na równoważenie hydrauliczne obiegów, a dwa główne zawory DN80 umożliwiają odcięcie całego rozdzielacza od instalacji.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 15-sekcyjnej

• 15 niezależnych sekcji – obsługa rozbudowanego dolnego źródła

• Rotametry 8–38 l/min – kontrola i regulacja przepływu w każdym obiegu

• 2 główne zawory DN80 – możliwość odcięcia całego rozdzielacza

• Belki kolektorowe PE100RC Ø90 mm – trwała konstrukcja układu hydraulicznego

• Odejścia Ø40 mm – podłączenie piętnastu obiegów gruntowych

• Podziemna komora – ochrona armatury i dostęp do rozdzielacza

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 15-sekcyjnej

Dwie belki kolektorowe Ø90 mm odpowiadają za rozdział czynnika roboczego pomiędzy piętnaście sond pionowych lub pętli kolektora poziomego oraz odbiór przepływu powrotnego.

Rotametry umożliwiają ustawienie wymaganego natężenia przepływu w poszczególnych sekcjach. Zawory odcinające pozwalają wyłączyć wybrane obiegi, natomiast dwa zawory DN80 zamykają przepływ na głównych przewodach rozdzielacza.

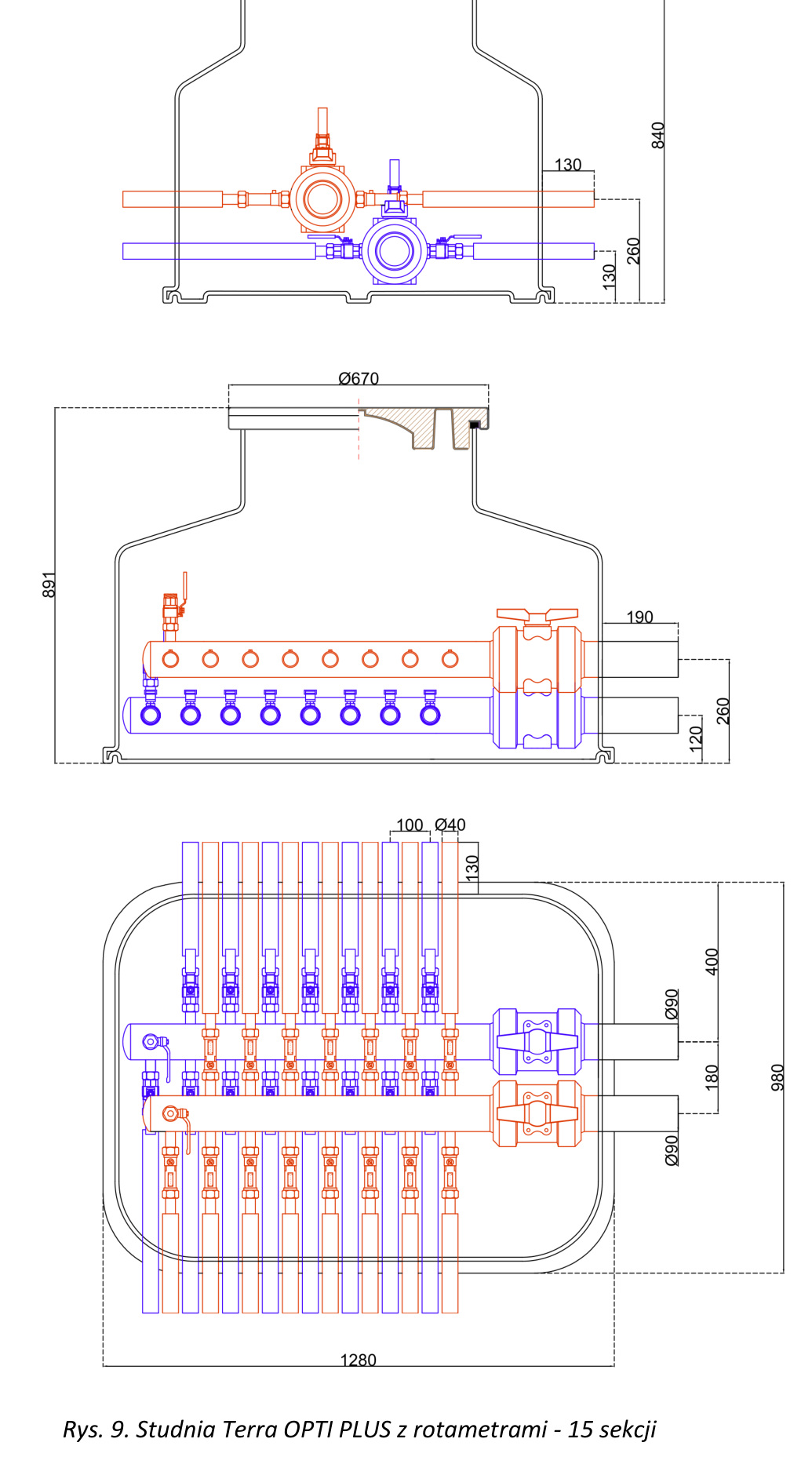

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 15-sekcyjnej

• Liczba sekcji: 15

• Długość: 1280 mm

• Szerokość: 980 mm

• Wysokość całkowita: 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek kolektorowych: PE100RC

• Liczba i średnica belek: 2 × Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Liczba rotametrów: 15

• Typ rotametrów: mosiężne typu B

• Zakres pomiarowy rotametrów: 8–38 l/min

• Dokładność wskazań: ±10%

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 15-sekcyjnej

• 15 mosiężnych rotametrów typu B – regulacja i kontrola przepływu ze zintegrowanymi zaworami kulowymi

• 15 mosiężnych zaworów DN25 – niezależne odcinanie obiegów na drugiej belce

• 2 główne tworzywowe zawory DN80 – odcinanie przepływu przez cały rozdzielacz

• 2 mosiężne zawory 1″ GZ – napełnianie i odpowietrzanie instalacji

• 2 belki kolektorowe PE100RC Ø90 mm – rozdział i odbiór czynnika roboczego

• Komora z pokrywą rewizyjną – ochrona armatury i dostęp serwisowy

Medium robocze i regulacja przepływu w studni TERRA OPTI PLUS 15-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Dla wodnych roztworów glikolu należy uwzględnić współczynniki korekcyjne wskazań rotametrów:

• Stężenie 20–30%: współczynnik 0,9

• Stężenie 30–40%: współczynnik 0,8

Przepływ reguluje się rotametrami, odczytując wartość przy dolnej krawędzi pływaka. Zawory sekcyjne służą do odcinania obiegów.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 15-sekcyjnej

Studnia przeznaczona jest do instalacji obejmujących:

• 15 pionowych sond gruntowych

• 15 pętli poziomego kolektora gruntowego

• Rozbudowane systemy dolnego źródła wymagające równoważenia hydraulicznego

• Instalacje z możliwością niezależnego odcinania obiegów i przewodów głównych

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 15-sekcyjnej

Studnię należy montować zgodnie z projektem instalacji oraz dokumentacją producenta. Na przewodach dobiegowych zaleca się zastosowanie kompensatorów typu U lub Z.

Przed uruchomieniem należy wypłukać instalację, sprawdzić szczelność połączeń, napełnić układ odpowiednim czynnikiem roboczym i odpowietrzyć wszystkie obiegi. Następnie należy ustawić przepływy zgodnie z projektem hydraulicznym.

Wyposażenie opcjonalne studni rozdzielaczowej PRAWTECH TERRA OPTI PLUS 15-sekcyjnej

• Pokrywa izolowana termicznie – ograniczenie wymiany ciepła z otoczeniem

• Zamki zabezpieczające – ochrona przed nieuprawnionym dostępem

• Włazy żeliwne A15, B125 lub D400 – dostosowanie do obciążeń nawierzchni

• Betonowy pierścień odciążający – przeniesienie obciążeń z włazu na podłoże

• Nadstawka monolityczna 75 cm – zwiększenie głębokości posadowienia

• Nadstawka teleskopowa 50–100 cm – dopasowanie wysokości włazu do poziomu terenu

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI PLUS 15-sekcyjną?

Model 15-sekcyjny umożliwia zarządzanie piętnastoma obiegami z jednego punktu. Rotametry ułatwiają regulację instalacji, a główne zawory DN80 pozwalają odciąć cały rozdzielacz podczas prac konserwacyjnych i serwisowych.

Zamów studnię rozdzielaczową PRAWTECH TERRA OPTI PLUS 15-sekcyjną z rotametrami w OMEGA-PLAST.
