Studnia rozdzielaczowa z zaworami 13-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z zaworami 13-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa z zaworami 13-sekcyjna PRAWTECH TERRA OPTI to podziemny system rozdziału czynnika roboczego przeznaczony do rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła. Umożliwia połączenie trzynastu niezależnych obiegów wymiennika gruntowego w jednym punkcie hydraulicznym, zapewniając dostęp do armatury odcinającej oraz możliwość indywidualnej obsługi każdej sekcji.

W instalacjach wykorzystujących trzynaście pionowych sond gruntowych lub pętli kolektora poziomego szczególnego znaczenia nabiera odpowiednie rozmieszczenie przewodów i możliwość ich identyfikacji. Zastosowanie studni TERRA OPTI pozwala uporządkować rozbudowaną sieć połączeń poza budynkiem i ograniczyć liczbę przewodów przechodzących przez jego przegrody.

Układ hydrauliczny tworzą dwie belki kolektorowe PE100RC Ø90 mm z odejściami Ø40 mm, umożliwiające rozdział i odbiór czynnika roboczego z trzynastu obiegów dolnego źródła. Każda sekcja posiada niezależne zawory odcinające po stronie zasilania i powrotu.

Łącznie 26 zaworów odcinających pozwala izolować poszczególne obiegi bez konieczności rozłączania pozostałych przewodów. Rozwiązanie to ułatwia prowadzenie prób szczelności, napełnianie instalacji, lokalizowanie nieprawidłowości hydraulicznych oraz wykonywanie prac serwisowych.

Studnia ma wymiary 900 × 900 × 891 mm i wyposażona jest we właz rewizyjny Ø600 mm. Model z zaworami nie posiada rotametrów, dlatego kontrolę natężenia przepływu oraz równoważenie hydrauliczne instalacji należy realizować za pomocą odpowiednich urządzeń i metod pomiarowych przewidzianych w projekcie dolnego źródła.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 13-sekcyjnej z zaworami

• Obsługa trzynastu niezależnych obiegów dolnego źródła – centralne połączenie rozbudowanego wymiennika gruntowego

• Indywidualne odcinanie każdej sekcji – możliwość izolowania wybranego obiegu po stronie zasilania i powrotu

• Belki kolektorowe PE100RC Ø90 mm – układ rozdzielczy przeznaczony do instalacji wykorzystujących większą liczbę sond gruntowych

• Ułatwiona diagnostyka instalacji – możliwość sprawdzania poszczególnych obiegów bez demontażu pozostałych połączeń

• Odejścia sekcyjne Ø40 mm – możliwość podłączenia przewodów sond pionowych lub kolektorów poziomych

• Centralizacja armatury poza budynkiem – ograniczenie liczby przewodów doprowadzanych do pomieszczenia technicznego

• Przejrzysta organizacja trzynastu sekcji – łatwiejsza identyfikacja obiegów podczas uruchamiania i serwisowania

• Dostęp przez właz rewizyjny Ø600 mm – możliwość kontroli armatury po zakończeniu montażu

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 13-sekcyjnej z zaworami

Studnia TERRA OPTI pełni funkcję centralnego punktu połączenia trzynastu obiegów gruntowego wymiennika ciepła z przewodami głównymi instalacji dolnego źródła.

Czynnik roboczy doprowadzany jest przewodem zbiorczym do jednej z belek kolektorowych PE100RC Ø90 mm. Następnie rozdzielany jest przez trzynaście odejść Ø40 mm do poszczególnych sond pionowych lub pętli kolektora poziomego.

Po przepłynięciu przez wymiennik gruntowy czynnik powraca do drugiej belki kolektorowej, która zbiera strumienie z trzynastu obiegów i kieruje je do wspólnego przewodu powrotnego instalacji.

Każdy obieg wyposażony jest w dwa zawory odcinające – jeden na belce zasilającej i drugi na belce powrotnej. Oznacza to, że 13-sekcyjny rozdzielacz posiada 26 zaworów odcinających, rozmieszczonych po trzynaście na każdej belce.

Podczas kontroli szczelności lub diagnozowania nieprawidłowości instalator może zamknąć zawory przypisane do wybranej sekcji. Umożliwia to odizolowanie konkretnego obiegu i wykonanie wymaganych czynności bez konieczności demontażu całego rozdzielacza.

Dwa dodatkowe zawory obsługowe umożliwiają wykonywanie czynności związanych z napełnianiem i odpowietrzaniem układu, zgodnie z procedurą przewidzianą dla danej instalacji.

Wersja z zaworami nie zapewnia bezpośredniego odczytu natężenia przepływu. Kontrola i równoważenie hydrauliczne trzynastu obiegów wymagają zastosowania odpowiednich metod pomiarowych poza studnią.

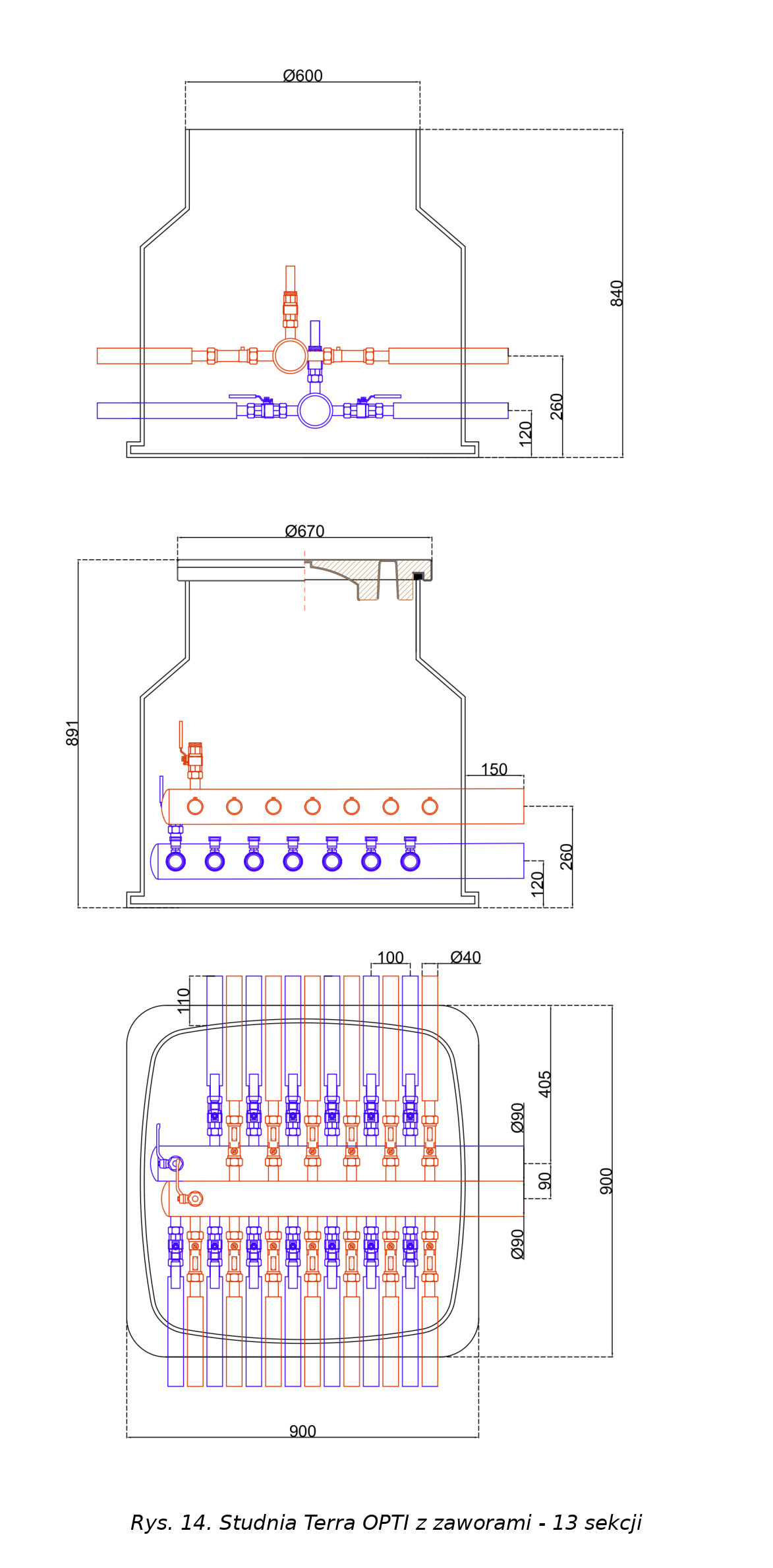

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 13-sekcyjnej z zaworami

• Liczba sekcji: 13

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek kolektorowych: PE100RC

• Liczba belek kolektorowych: 2

• Średnica belek kolektorowych: Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba zaworów odcinających sekcje: 26

• Liczba zaworów na belce zasilającej: 13

• Liczba zaworów na belce powrotnej: 13

• Liczba dodatkowych zaworów obsługowych: 2

• Łączna liczba zaworów wszystkich typów: 28

• Liczba rotametrów: 0

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 13-sekcyjnej z zaworami

Dwie belki kolektorowe PE100RC Ø90 mm – umożliwiają zbiorczy rozdział i odbiór czynnika roboczego z trzynastu obiegów gruntowego wymiennika ciepła.

Dwadzieścia sześć zaworów odcinających sekcje – zapewniają możliwość niezależnego zamykania każdego z trzynastu obiegów po stronie zasilania i powrotu.

Dwadzieścia sześć odejść sekcyjnych Ø40 mm – umożliwiają podłączenie przewodów zasilających i powrotnych trzynastu sond gruntowych lub pętli kolektora poziomego.

Dwa dodatkowe zawory obsługowe – służą do wykonywania czynności związanych z napełnianiem i odpowietrzaniem instalacji dolnego źródła.

Podziemna komora z włazem rewizyjnym Ø600 mm – zapewnia przestrzeń do rozmieszczenia rozdzielacza oraz dostęp do armatury podczas okresowych kontroli i prac serwisowych.

Studnia nie posiada rotametrów. Szczegółowe wykonanie materiałowe zaworów sekcyjnych należy potwierdzić w specyfikacji zamawianego wariantu.

Medium robocze w studni rozdzielaczowej TERRA OPTI 13-sekcyjnej z zaworami

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Dobór medium roboczego powinien uwzględniać wymagania producenta gruntowej pompy ciepła, warunki temperaturowe pracy dolnego źródła oraz parametry hydrauliczne wszystkich trzynastu obiegów.

W rozbudowanych instalacjach szczególne znaczenie ma prawidłowe napełnienie i odpowietrzenie każdej sekcji. Powietrze pozostające w przewodach może powodować zakłócenia przepływu i ograniczać efektywność wymiany ciepła z gruntem.

Przed rozpoczęciem eksploatacji należy przeprowadzić wymagane próby szczelności, sprawdzić działanie armatury odcinającej oraz zweryfikować parametry pracy całej instalacji.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 13-sekcyjnej z zaworami

Studnia przeznaczona jest do instalacji gruntowych pomp ciepła, w których dolne źródło obejmuje trzynaście niezależnych obiegów wymiennika gruntowego.

Przykładowe zastosowania:

• Instalacje wykorzystujące trzynaście pionowych sond gruntowych

• Układy z trzynastoma pętlami poziomego kolektora gruntowego

• Rozbudowane systemy dolnego źródła w budynkach wielorodzinnych

• Instalacje gruntowych pomp ciepła w obiektach usługowych i biurowych

• Systemy grzewcze budynków komercyjnych i użyteczności publicznej

• Instalacje wymagające indywidualnego odcinania trzynastu obiegów

• Układy z pomiarem natężenia przepływu realizowanym poza studnią

Dobór rozdzielacza powinien wynikać z projektu dolnego źródła i uwzględniać liczbę obiegów, długości przewodów, wymagane przepływy oraz opory hydrauliczne wymiennika gruntowego.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 13-sekcyjnej z zaworami

Studnię należy montować zgodnie z dokumentacją techniczną producenta oraz projektem instalacji dolnego źródła. Sposób posadowienia powinien uwzględniać warunki gruntowo-wodne, stabilność podłoża oraz wymagania dotyczące prowadzenia przewodów.

Przy podłączaniu trzynastu obiegów szczególną uwagę należy zwrócić na odpowiednie rozmieszczenie przewodów i zachowanie wymaganych promieni gięcia rur. Połączenia z belkami kolektorowymi nie powinny być narażone na nadmierne naprężenia mechaniczne.

Każda sekcja powinna zostać jednoznacznie oznaczona, aby umożliwić identyfikację przypisanej do niej sondy gruntowej lub pętli kolektora poziomego. Ułatwia to późniejsze próby szczelności, napełnianie instalacji oraz lokalizowanie obiegów wymagających kontroli.

Przed uruchomieniem należy przeprowadzić wymagane próby szczelności, napełnić instalację odpowiednim medium roboczym i dokładnie odpowietrzyć wszystkie trzynaście obiegów.

Podczas pierwszego uruchomienia należy sprawdzić poprawność działania zaworów odcinających, zgodność połączeń z dokumentacją projektową oraz parametry hydrauliczne instalacji.

W trakcie eksploatacji zaleca się okresową kontrolę szczelności połączeń, stanu armatury oraz dostępności włazu rewizyjnego. Prace serwisowe powinny być wykonywane z uwzględnieniem ciśnienia roboczego instalacji i zasad bezpiecznej obsługi układów zawierających roztwory glikolu.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 13-sekcyjną z zaworami?

W instalacjach obejmujących trzynaście obiegów dolnego źródła centralizacja połączeń hydraulicznych pozwala uporządkować rozbudowaną sieć przewodów i zapewnić dostęp do poszczególnych sekcji w jednym miejscu. PRAWTECH TERRA OPTI umożliwia umieszczenie rozdzielacza poza budynkiem, ograniczając liczbę przewodów prowadzonych do pomieszczenia technicznego.

Dwadzieścia sześć zaworów odcinających zapewnia możliwość indywidualnej obsługi trzynastu sekcji, a belki kolektorowe PE100RC Ø90 mm z odejściami Ø40 mm umożliwiają połączenie rozbudowanego wymiennika gruntowego z instalacją pompy ciepła.

Model 13-sekcyjny to rozwiązanie dla inwestorów i instalatorów, którzy potrzebują studni rozdzielaczowej bez rotametrów, zapewniającej centralne połączenie obiegów, możliwość niezależnego odcinania poszczególnych sekcji oraz dostęp do armatury podczas kontroli i serwisowania.
