Studnia rozdzielaczowa z zaworami 7-sekcyjna PRAWTECH TERRA OPTI to podziemny układ rozdzielczy przeznaczony do instalacji dolnego źródła gruntowych pomp ciepła, w których wykorzystywanych jest siedem niezależnych obiegów wymiennika gruntowego. Umożliwia centralne połączenie przewodów zasilających i powrotnych oraz indywidualne odcinanie poszczególnych sekcji, zapewniając wygodny dostęp do armatury podczas uruchamiania i eksploatacji instalacji.

Model 7-sekcyjny wyróżnia się zastosowaniem belek kolektorowych PE100RC Ø90 mm, stanowiących istotną zmianę konstrukcyjną względem mniejszych wariantów serii TERRA OPTI wyposażonych w belki Ø63 mm. Rozwiązanie przeznaczone jest do bardziej rozbudowanych układów dolnego źródła, obejmujących siedem pionowych sond gruntowych lub siedem pętli kolektora poziomego.

Układ wyposażony jest w 14 zaworów odcinających, rozmieszczonych po siedem na belce zasilającej i powrotnej. Pozwalają one niezależnie zamykać poszczególne obiegi, co ułatwia diagnostykę, kontrolę szczelności oraz wykonywanie prac serwisowych.

Całość umieszczono w podziemnej studni o wymiarach 900 × 900 × 891 mm, wyposażonej we właz rewizyjny Ø600 mm. Centralizacja połączeń hydraulicznych poza budynkiem pozwala uporządkować instalację dolnego źródła i ograniczyć liczbę przewodów wprowadzanych bezpośrednio do pomieszczenia technicznego.

Wersja TERRA OPTI z zaworami nie posiada rotametrów. Jest przeznaczona do instalacji, w których wymagane jest przede wszystkim niezależne odcinanie obiegów, natomiast pomiar natężenia przepływu realizowany jest za pomocą odrębnych urządzeń pomiarowych.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 7-sekcyjnej z zaworami

• Obsługa siedmiu niezależnych obiegów dolnego źródła – centralne połączenie sond pionowych lub pętli kolektora poziomego

• Belki kolektorowe PE100RC Ø90 mm – konstrukcja przeznaczona do bardziej rozbudowanych instalacji gruntowych pomp ciepła

• Niezależne odcinanie poszczególnych sekcji – możliwość zamknięcia wybranego obiegu po stronie zasilania i powrotu

• Ułatwiona diagnostyka instalacji – możliwość odizolowania obiegu wymagającego kontroli lub serwisowania

• Odejścia sekcyjne Ø40 mm – możliwość podłączenia przewodów gruntowego wymiennika ciepła

• Centralizacja armatury dolnego źródła – uporządkowane rozmieszczenie połączeń hydraulicznych w jednej podziemnej komorze

• Ograniczenie liczby przejść instalacyjnych do budynku – możliwość zbiorczego prowadzenia przewodów głównych od studni

• Dostęp przez właz rewizyjny Ø600 mm – możliwość kontroli i obsługi rozdzielacza po zakończeniu montażu

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 7-sekcyjnej z zaworami

Studnia TERRA OPTI stanowi centralny punkt połączenia siedmiu obiegów gruntowego wymiennika ciepła z przewodami głównymi instalacji dolnego źródła.

Czynnik roboczy doprowadzany jest do belki rozdzielczej PE100RC Ø90 mm, skąd kierowany jest przez siedem odejść Ø40 mm do poszczególnych sond pionowych lub pętli kolektora poziomego.

Po przepłynięciu przez wymiennik gruntowy czynnik powraca do drugiej belki kolektorowej Ø90 mm, która zbiera strumienie z siedmiu obiegów i kieruje je do instalacji gruntowej pompy ciepła.

Każda sekcja posiada dwa zawory odcinające – jeden po stronie zasilania i drugi po stronie powrotu. Łącznie układ wyposażony jest w 14 zaworów odcinających, umożliwiających niezależne zamykanie poszczególnych obiegów.

Takie rozwiązanie pozwala odizolować wybraną sekcję podczas diagnostyki, odpowietrzania lub wykonywania prac serwisowych. Pozostałe obiegi mogą pozostawać podłączone do rozdzielacza, natomiast możliwość ich dalszej pracy zależy od konfiguracji całej instalacji.

Wersja z zaworami nie umożliwia bezpośredniego odczytu natężenia przepływu. Kontrola parametrów hydraulicznych oraz równoważenie instalacji powinny być realizowane zgodnie z dokumentacją projektową, przy wykorzystaniu odpowiednich urządzeń i metod pomiarowych.

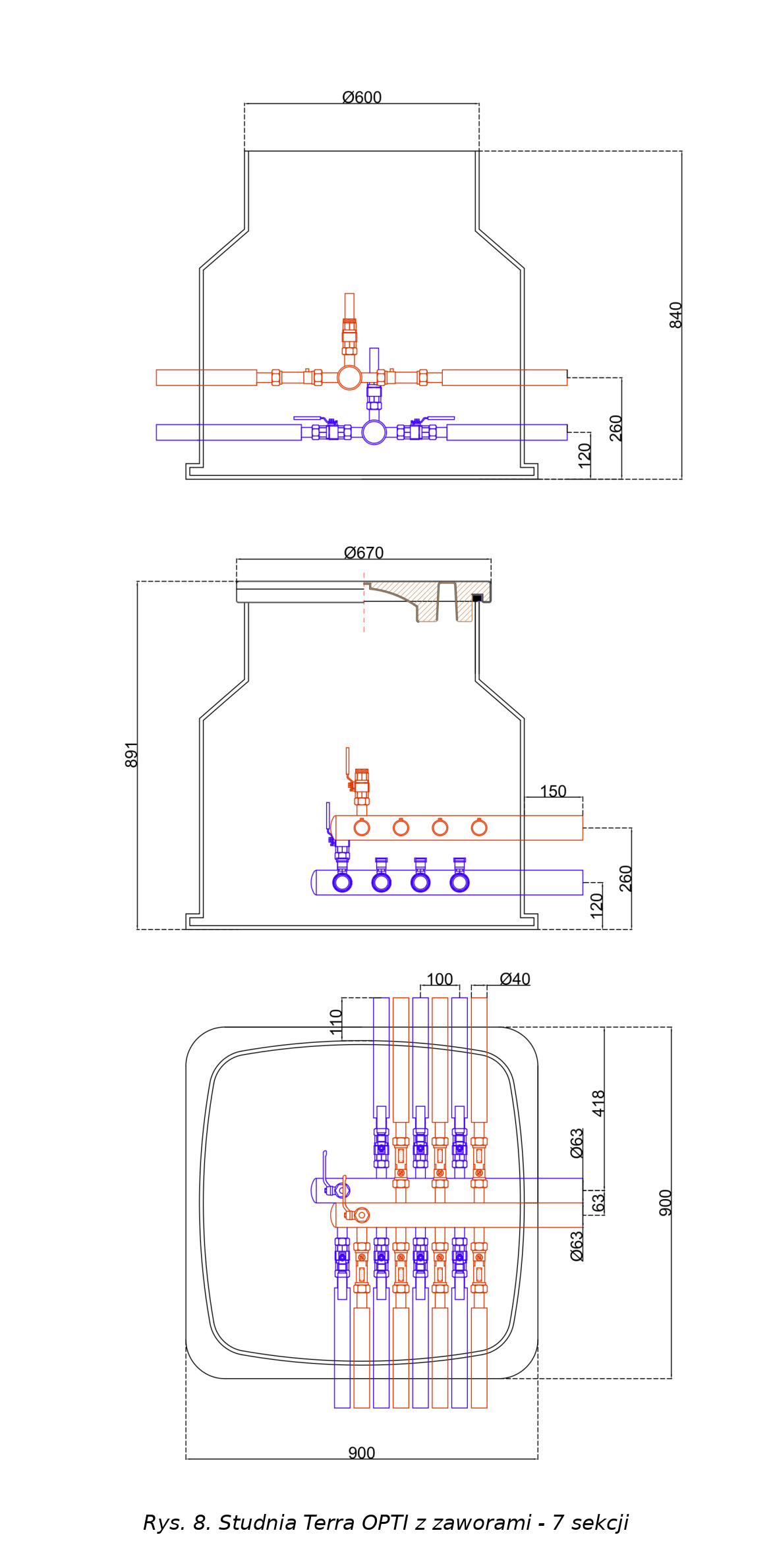

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 7-sekcyjnej z zaworami

• Liczba sekcji: 7

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Liczba belek kolektorowych: 2

• Średnica belek kolektorowych: Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba zaworów odcinających sekcje: 14

• Liczba zaworów odcinających na belce zasilającej: 7

• Liczba zaworów odcinających na belce powrotnej: 7

• Liczba zaworów napełniająco-odpowietrzających 1″ GZ: 2

• Łączna liczba zaworów wszystkich typów: 16

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 7-sekcyjnej z zaworami

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø90 mm z odejściami Ø40 mm, czternaście zaworów odcinających umożliwiających niezależne zamykanie siedmiu obiegów oraz dwa zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Zawory odcinające na belce zasilającej umożliwiają niezależne zamykanie dopływu czynnika roboczego do każdej z siedmiu sekcji.

Zawory odcinające na belce powrotnej pozwalają zamykać poszczególne obiegi po stronie powrotu, ułatwiając ich izolowanie podczas kontroli i serwisowania instalacji.

Zawory napełniająco-odpowietrzające 1″ GZ umożliwiają wykonywanie czynności związanych z napełnianiem i odpowietrzaniem układu dolnego źródła.

Belki kolektorowe PE100RC Ø90 mm zapewniają połączenie siedmiu obiegów wymiennika gruntowego z przewodami głównymi instalacji.

Wersja z zaworami nie posiada rotametrów. Materiał zaworów sekcyjnych należy potwierdzić w specyfikacji konkretnego wariantu, ponieważ producent przewiduje różne wykonania armatury.

Medium robocze w studni rozdzielaczowej TERRA OPTI 7-sekcyjnej z zaworami

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rodzaj i stężenie czynnika roboczego należy dobrać zgodnie z dokumentacją projektową, wymaganiami gruntowej pompy ciepła oraz przewidywanymi warunkami eksploatacji dolnego źródła.

Przed rozpoczęciem eksploatacji należy zapewnić prawidłowe napełnienie i odpowietrzenie wszystkich siedmiu obiegów, a także przeprowadzić wymagane próby szczelności.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 7-sekcyjnej z zaworami

Studnia przeznaczona jest do instalacji gruntowych pomp ciepła, w których dolne źródło obejmuje siedem niezależnych obiegów wymiennika gruntowego.

Może być stosowana między innymi w:

• Instalacjach wykorzystujących siedem pionowych sond gruntowych

• Systemach z siedmioma pętlami poziomego kolektora gruntowego

• Instalacjach dolnego źródła w większych budynkach jednorodzinnych

• Budynkach mieszkalnych o podwyższonym zapotrzebowaniu na energię cieplną

• Obiektach wielorodzinnych wyposażonych w gruntowe pompy ciepła

• Budynkach usługowych, biurowych i komercyjnych

• Instalacjach wymagających niezależnego odcinania siedmiu obiegów

• Układach, w których pomiar przepływu realizowany jest poza studnią rozdzielaczową

Dobór studni powinien uwzględniać liczbę obiegów, średnice przewodów, wymagane natężenia przepływu oraz opory hydrauliczne całego wymiennika gruntowego.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 7-sekcyjnej z zaworami

Studnię należy montować zgodnie z dokumentacją techniczną producenta oraz projektem instalacji dolnego źródła. Miejsce posadowienia powinno zapewniać stabilne podparcie konstrukcji, prawidłowe prowadzenie przewodów oraz dostęp do włazu rewizyjnego.

Podczas podłączania siedmiu obiegów należy zachować właściwe przyporządkowanie przewodów zasilających i powrotnych. Zaleca się jednoznaczne oznaczenie poszczególnych sekcji, aby ułatwić późniejszą identyfikację sond lub pętli kolektora gruntowego.

Wszystkie połączenia hydrauliczne powinny zostać wykonane zgodnie z wymaganiami zastosowanego systemu rurowego oraz dokumentacją instalacji.

Przed uruchomieniem należy przeprowadzić wymagane próby szczelności, napełnić układ odpowiednim medium roboczym i dokładnie odpowietrzyć wszystkie siedem obiegów.

Po uruchomieniu instalacji należy sprawdzić prawidłowość działania zaworów odcinających oraz parametry pracy dolnego źródła.

Podczas eksploatacji zaleca się okresową kontrolę szczelności połączeń, stanu armatury oraz dostępności włazu rewizyjnego.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 7-sekcyjną z zaworami?

PRAWTECH TERRA OPTI 7-sekcyjna to rozwiązanie przeznaczone do rozbudowanych instalacji gruntowych pomp ciepła, w których istotne jest centralne rozmieszczenie połączeń hydraulicznych oraz możliwość niezależnego odcinania poszczególnych obiegów.

Czternaście zaworów odcinających umożliwia indywidualną obsługę siedmiu sekcji po stronie zasilania i powrotu. Zastosowanie belek kolektorowych PE100RC Ø90 mm odróżnia ten model od mniejszych wariantów serii i pozwala wykorzystać go w instalacjach wymagających rozdzielacza o większej średnicy przewodów głównych.

Podziemna konstrukcja z włazem rewizyjnym zapewnia dostęp do armatury, ułatwia organizację instalacji oraz pozwala ograniczyć liczbę przewodów wprowadzanych do budynku.

To propozycja dla inwestorów i instalatorów poszukujących studni rozdzielaczowej bez rotametrów, przeznaczonej do siedmiu obiegów gruntowego wymiennika ciepła, z naciskiem na funkcjonalność, dostępność armatury i wygodę późniejszego serwisowania.

Zamów studnię rozdzielaczową z zaworami PRAWTECH TERRA OPTI 7-sekcyjną w OMEGA-PLAST.
