Studnia rozdzielaczowa z rotametrami 7-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z rotametrami 7-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa PRAWTECH TERRA OPTI 7-sekcyjna to podziemny układ rozdzielczy przeznaczony do instalacji gruntowych pomp ciepła wykorzystujących siedem niezależnych obiegów dolnego źródła. Umożliwia połączenie przewodów wymiennika gruntowego w jednym miejscu, zapewniając kontrolę przepływu, równoważenie hydrauliczne oraz dostęp do armatury podczas eksploatacji instalacji.

Wersja 7-sekcyjna wyróżnia się zastosowaniem dwóch belek kolektorowych PE100RC o średnicy Ø90 mm, podczas gdy mniejsze modele TERRA OPTI, od 2 do 6 sekcji, wykorzystują belki Ø63 mm. Większa średnica kolektorów jest dostosowana do obsługi większej liczby obiegów dolnego źródła.

Studnia została wyposażona w 7 mosiężnych rotametrów o zakresie wskazań 8–38 l/min oraz 14 zaworów odcinających, umożliwiających indywidualną kontrolę i obsługę poszczególnych sekcji. Odejścia Ø40 mm pozwalają na podłączenie siedmiu obiegów gruntowego wymiennika ciepła.

Konstrukcja o wymiarach 900 × 900 × 891 mm umożliwia podziemne umieszczenie rozdzielacza z zachowaniem dostępu przez właz rewizyjny.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 7-sekcyjnej

• Obsługa siedmiu niezależnych obiegów – połączenie siedmiu sekcji dolnego źródła w jednym punkcie rozdzielczym

• Zwiększona średnica belek kolektorowych Ø90 mm – rozwiązanie dostosowane do rozbudowanego układu siedmiu obiegów

• Kontrola przepływu w każdej sekcji – siedem rotametrów umożliwia indywidualny odczyt przepływu czynnika roboczego

• Niezależne odcinanie obiegów – czternaście zaworów odcinających ułatwia obsługę i prace serwisowe

• Równoważenie hydrauliczne instalacji – możliwość regulacji przepływów zgodnie z wymaganiami projektowymi

• Belki kolektorowe PE100RC – konstrukcja przeznaczona do pracy w instalacjach dolnego źródła

• Podziemna zabudowa – rozdzielacz nie zajmuje przestrzeni w pomieszczeniu technicznym

• Dostęp do armatury przez właz rewizyjny – możliwość kontroli, regulacji i konserwacji instalacji

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 7-sekcyjnej

Studnia TERRA OPTI stanowi centralny punkt hydraulicznego połączenia siedmiu obiegów gruntowego wymiennika ciepła.

Czynnik roboczy doprowadzany do belki zasilającej Ø90 mm rozdzielany jest pomiędzy siedem odejść sekcyjnych Ø40 mm. Każdy obieg posiada własny rotametr umożliwiający obserwację i regulację przepływu. Po przejściu przez wymiennik gruntowy czynnik powraca do drugiej belki kolektorowej, skąd kierowany jest do instalacji pompy ciepła.

Indywidualna regulacja siedmiu obiegów pozwala dostosować przepływy do wymagań projektu oraz różnic w oporach hydraulicznych poszczególnych sekcji. Zawory odcinające umożliwiają odizolowanie wybranego obiegu podczas czynności kontrolnych lub serwisowych.

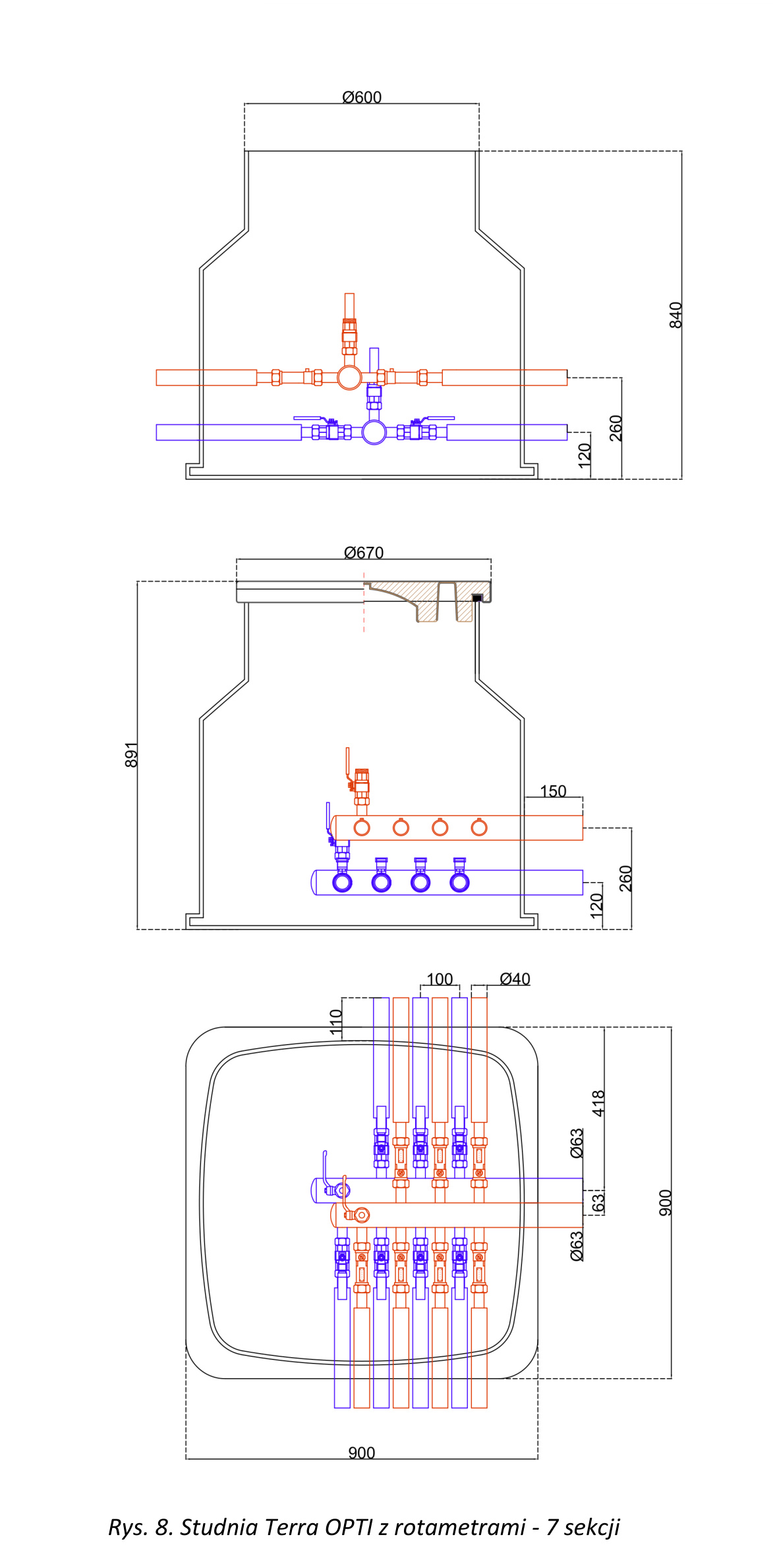

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 7-sekcyjnej

• Liczba sekcji: 7

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Średnica belek kolektorowych: Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba rotametrów: 7

• Zakres wskazań rotametrów: 8–38 l/min

• Dokładność wskazań rotametrów: ±10%

• Liczba zaworów odcinających: 14

• Zawory kulowe zintegrowane z rotametrami: 7

• Zawory odcinające mosiężne DN25 na belce powrotnej: 7

• Zawory napełniająco-odpowietrzające 1″ GZ: 2

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 7-sekcyjnej

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø90 mm, siedem mosiężnych rotametrów 8–38 l/min ze zintegrowanymi zaworami kulowymi, siedem mosiężnych zaworów odcinających DN25 na belce powrotnej oraz dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Rotametry mosiężne 8–38 l/min umożliwiają kontrolę przepływu w siedmiu niezależnych obiegach oraz jego regulację zgodnie z wymaganiami hydraulicznymi instalacji.

Zawory odcinające pozwalają na niezależne zamykanie poszczególnych sekcji po stronie zasilania i powrotu, co ułatwia obsługę instalacji oraz wykonywanie prac serwisowych.

Zawory napełniająco-odpowietrzające 1″ GZ służą do napełniania instalacji i usuwania powietrza z układu dolnego źródła.

Medium robocze i regulacja przepływu w studni TERRA OPTI 7-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Rotametry umożliwiają odczyt przepływu w zakresie 8–38 l/min. Podczas regulacji instalacji wykorzystującej roztwory glikolu należy uwzględnić wpływ stężenia czynnika roboczego na wskazania urządzeń pomiarowych.

Współczynniki korekcyjne podane przez producenta:

• Roztwór glikolu o stężeniu 20–30%: 0,9

• Roztwór glikolu o stężeniu 30–40%: 0,8

Przepływy w poszczególnych obiegach powinny być ustawiane zgodnie z projektem dolnego źródła, z uwzględnieniem długości przewodów, oporów hydraulicznych oraz parametrów zastosowanej pompy obiegowej.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 7-sekcyjnej

Siedmiosekcyjna studnia TERRA OPTI przeznaczona jest do instalacji gruntowych pomp ciepła wymagających połączenia siedmiu obiegów dolnego źródła.

Może współpracować z pionowymi sondami gruntowymi oraz poziomymi kolektorami gruntowymi, jeżeli parametry hydrauliczne instalacji odpowiadają średnicom przyłączy i zakresowi pracy zastosowanych rotametrów.

Model znajduje zastosowanie w rozbudowanych instalacjach budynków mieszkalnych, usługowych i innych obiektów wykorzystujących grunt jako dolne źródło energii dla pompy ciepła.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 7-sekcyjnej

Studnię należy posadowić i podłączyć zgodnie z dokumentacją techniczną producenta oraz projektem instalacji dolnego źródła. Należy zapewnić odpowiednie przygotowanie podłoża, prawidłowe prowadzenie przewodów i szczelność wszystkich połączeń hydraulicznych.

Przed uruchomieniem instalacji konieczne jest przeprowadzenie wymaganych prób szczelności, napełnienie układu odpowiednim medium roboczym oraz dokładne odpowietrzenie wszystkich siedmiu obiegów.

Po uruchomieniu należy wyregulować przepływy na rotametrach zgodnie z założeniami projektowymi. Podczas eksploatacji zaleca się okresową kontrolę wskazań rotametrów, stanu zaworów i szczelności dostępnych połączeń.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 7-sekcyjną?

Model 7-sekcyjny stanowi rozwiązanie dla instalacji wymagających większej liczby przyłączy oraz niezależnej regulacji przepływu w każdym obiegu. Zastosowanie belek kolektorowych Ø90 mm odróżnia go od mniejszych wariantów TERRA OPTI i pozwala obsługiwać siedem sekcji dolnego źródła w jednej studni.

Siedem rotametrów i czternaście zaworów odcinających zapewnia możliwość kontroli i odizolowania poszczególnych obiegów, natomiast podziemna konstrukcja pozwala zachować dostęp do armatury bez zajmowania miejsca w pomieszczeniu technicznym.
