Studnia rozdzielaczowa z rotametrami 11-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z rotametrami 11-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa PRAWTECH TERRA OPTI 11-sekcyjna to zaawansowany układ hydrauliczny przeznaczony do obsługi jedenastu niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia połączenie rozbudowanego wymiennika gruntowego w jednym podziemnym punkcie rozdzielczym, zapewniając kontrolę przepływu, regulację hydrauliczną oraz dostęp do armatury poszczególnych sekcji.

W instalacjach obejmujących dużą liczbę sond gruntowych lub pętli kolektora poziomego szczególnie istotne jest utrzymanie właściwego rozdziału czynnika roboczego. Różnice długości przewodów i oporów hydraulicznych mogą powodować nierównomierny przepływ między obiegami. Dlatego studnię wyposażono w 11 mosiężnych rotametrów o zakresie wskazań 8–38 l/min, umożliwiających indywidualną regulację każdej sekcji.

Konstrukcja wykorzystuje dwie belki kolektorowe PE100RC Ø90 mm z odejściami Ø40 mm. Łącznie 22 zawory odcinające pozwalają niezależnie zamykać poszczególne obiegi, natomiast podziemna obudowa z włazem rewizyjnym zapewnia dostęp do elementów instalacji podczas uruchamiania, kontroli i serwisowania.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 11-sekcyjnej

• Obsługa jedenastu obiegów dolnego źródła – centralne połączenie rozbudowanego wymiennika gruntowego

• Indywidualna regulacja przepływu – możliwość dostosowania parametrów hydraulicznych każdej sekcji do wymagań projektu

• Kontrola pracy całego rozdzielacza – 11 mosiężnych rotametrów umożliwia obserwację przepływów w poszczególnych obiegach

• Niezależne odcinanie sekcji – 22 zawory odcinające ułatwiają diagnostykę i wykonywanie prac serwisowych

• Belki kolektorowe PE100RC Ø90 mm – konstrukcja dostosowana do instalacji z większą liczbą obiegów

• Jedno miejsce obsługi instalacji – armatura wszystkich jedenastu sekcji znajduje się we wspólnej studni

• Podziemna zabudowa – możliwość ograniczenia liczby połączeń i elementów rozdzielczych wewnątrz budynku

• Dostęp przez właz rewizyjny – wygodna kontrola armatury po zakończeniu montażu instalacji

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 11-sekcyjnej

Studnia TERRA OPTI stanowi punkt połączenia jedenastu obiegów gruntowego wymiennika ciepła z przewodami głównymi dolnego źródła.

Czynnik roboczy doprowadzany do belki rozdzielczej Ø90 mm kierowany jest do jedenastu odejść Ø40 mm. Każda sekcja posiada mosiężny rotametr umożliwiający odczyt oraz regulację natężenia przepływu. Po przejściu przez sondy lub kolektory gruntowe czynnik wraca do drugiej belki kolektorowej, skąd przepływa w kierunku pompy ciepła.

Dzięki możliwości niezależnej regulacji jedenastu obiegów instalator może przeprowadzić równoważenie hydrauliczne dolnego źródła. Pozwala to ograniczyć sytuacje, w których obiegi o mniejszych oporach hydraulicznych przejmują nadmierną część całkowitego przepływu.

Zawory odcinające umożliwiają zamknięcie wybranej sekcji po stronie zasilania i powrotu, co ułatwia lokalizowanie nieprawidłowości oraz prowadzenie prac konserwacyjnych.

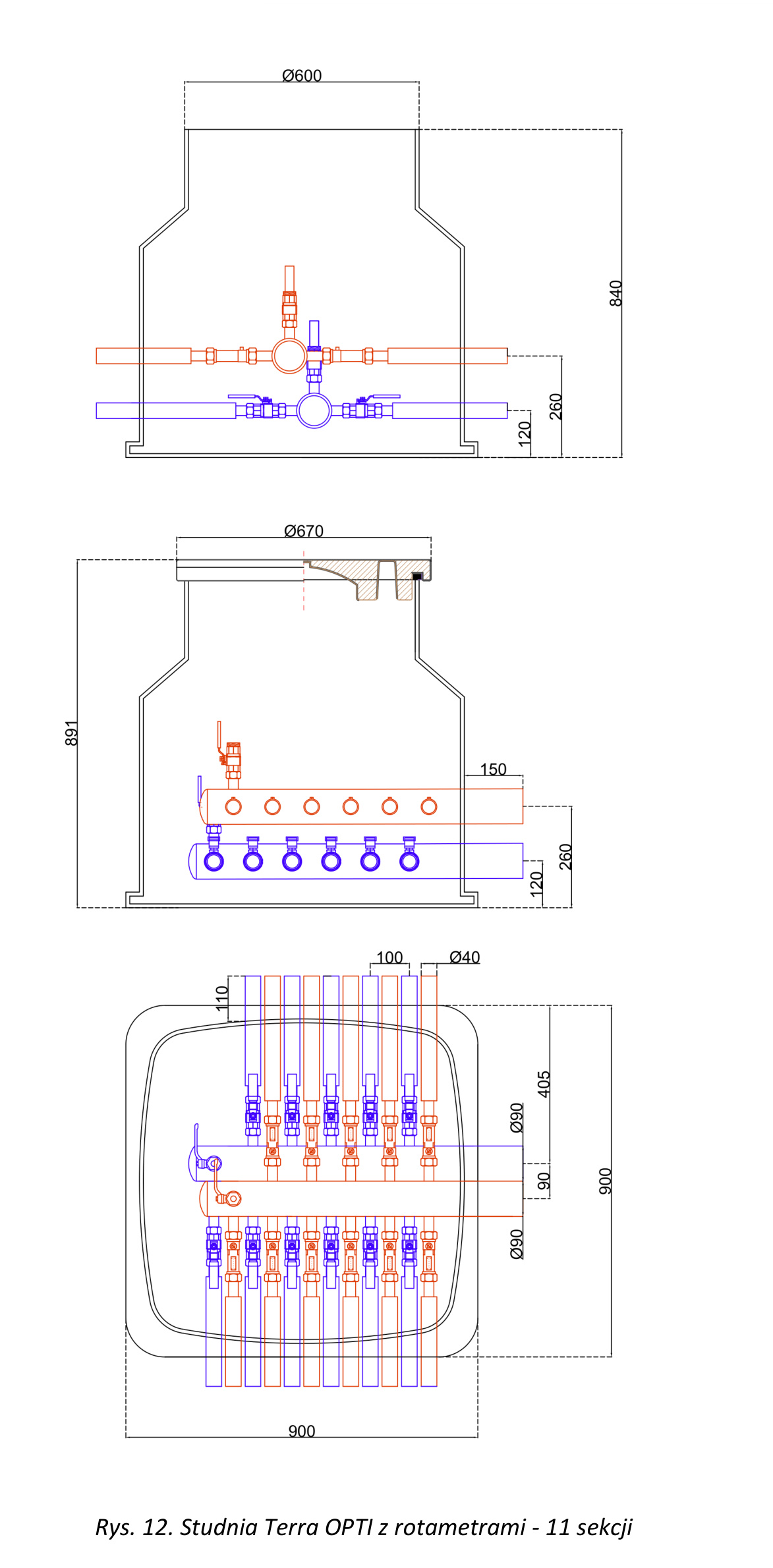

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 11-sekcyjnej

• Liczba sekcji: 11

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Średnica belek kolektorowych: Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba rotametrów: 11

• Zakres wskazań rotametrów: 8–38 l/min

• Dokładność wskazań rotametrów: ±10%

• Łączna liczba zaworów odcinających: 22

• Zawory kulowe zintegrowane z rotametrami: 11

• Zawory odcinające mosiężne DN25 na belce powrotnej: 11

• Liczba zaworów napełniająco-odpowietrzających 1″ GZ: 2

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 11-sekcyjnej

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø90 mm, jedenaście mosiężnych rotametrów 8–38 l/min ze zintegrowanymi zaworami kulowymi, jedenaście mosiężnych zaworów odcinających DN25 na belce powrotnej oraz dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Rotametry mosiężne 8–38 l/min umożliwiają indywidualny odczyt i regulację przepływu w każdym z jedenastu obiegów wymiennika gruntowego.

Zawory odcinające pozwalają zamykać poszczególne sekcje po stronie zasilania i powrotu, ułatwiając obsługę oraz serwisowanie instalacji.

Zawory napełniająco-odpowietrzające 1″ GZ umożliwiają wykonywanie czynności związanych z napełnianiem i odpowietrzaniem układu dolnego źródła.

Medium robocze i regulacja przepływu w studni TERRA OPTI 11-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Mosiężne rotametry posiadają zakres wskazań 8–38 l/min. Podczas regulacji instalacji wykorzystującej roztwory glikolu należy uwzględnić wpływ stężenia medium na wskazania przepływomierzy.

Współczynniki korekcyjne podane przez producenta:

• Roztwór glikolu o stężeniu 20–30%: 0,9

• Roztwór glikolu o stężeniu 30–40%: 0,8

Wymagane wartości przepływu dla jedenastu sekcji należy określić na podstawie projektu instalacji, uwzględniając długości obiegów, opory hydrauliczne oraz parametry pracy pompy obiegowej.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 11-sekcyjnej

Studnia rozdzielaczowa TERRA OPTI 11-sekcyjna przeznaczona jest do instalacji gruntowych pomp ciepła, w których dolne źródło składa się z jedenastu niezależnych obiegów.

Może być stosowana między innymi w:

• Instalacjach z pionowymi sondami gruntowymi

• Rozbudowanych układach z poziomymi kolektorami gruntowymi

• Systemach ogrzewania i chłodzenia wykorzystujących gruntowe pompy ciepła

• Większych budynkach mieszkalnych i wielorodzinnych

• Obiektach usługowych, biurowych i komercyjnych

• Inwestycjach wymagających centralnej regulacji jedenastu obiegów dolnego źródła

Dobór studni powinien uwzględniać liczbę obiegów, wymagane przepływy oraz parametry hydrauliczne projektowanego wymiennika gruntowego.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 11-sekcyjnej

Studnię należy posadowić zgodnie z dokumentacją producenta i projektem instalacji dolnego źródła. Miejsce montażu powinno zapewniać stabilne podparcie konstrukcji, właściwe prowadzenie przewodów oraz możliwość dostępu do włazu rewizyjnego.

Podczas wykonywania połączeń należy zachować prawidłowe przyporządkowanie przewodów zasilających i powrotnych wszystkich jedenastu obiegów. Szczelność instalacji powinna zostać sprawdzona przed jej uruchomieniem.

Po zakończeniu montażu należy napełnić układ odpowiednim medium roboczym, odpowietrzyć poszczególne sekcje i przeprowadzić równoważenie hydrauliczne na podstawie wymaganych przepływów projektowych.

W trakcie eksploatacji zaleca się okresową kontrolę wskazań rotametrów, szczelności dostępnych połączeń oraz działania zaworów odcinających.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 11-sekcyjną?

W instalacji obejmującej jedenaście obiegów dolnego źródła istotna jest nie tylko możliwość ich połączenia, ale również zapewnienie przejrzystego układu regulacji i kontroli przepływu. PRAWTECH TERRA OPTI pozwala zgromadzić armaturę wszystkich sekcji w jednym podziemnym punkcie rozdzielczym.

11 mosiężnych rotametrów umożliwia kontrolę przepływów, a 22 zawory odcinające zapewniają niezależną obsługę poszczególnych obiegów. Belki kolektorowe PE100RC Ø90 mm oraz odejścia Ø40 mm tworzą układ rozdzielczy przeznaczony do rozbudowanych instalacji gruntowych pomp ciepła.

To rozwiązanie dla instalatorów i inwestorów poszukujących funkcjonalnej studni rozdzielaczowej, która ułatwia równoważenie hydrauliczne, diagnostykę oraz późniejszą obsługę dolnego źródła.

Zamów studnię rozdzielaczową PRAWTECH TERRA OPTI 11-sekcyjną w OMEGA-PLAST.
