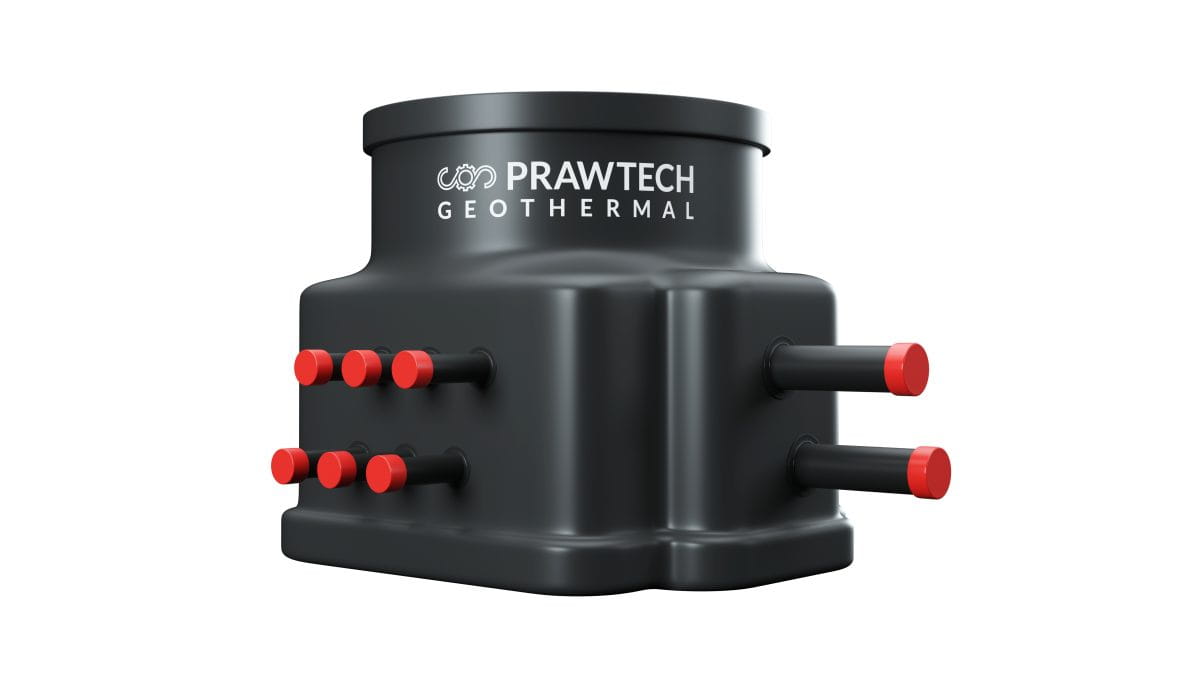

Studnia rozdzielaczowa z rotametrami 4-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa z rotametrami 4-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa TERRA MINI PLUS PRAWTECH 4-sekcyjna to podziemny element instalacji dolnego źródła gruntowej pompy ciepła, przeznaczony do połączenia czterech obiegów wymiennika gruntowego. Umożliwia rozdział czynnika roboczego, niezależną regulację przepływu oraz odcinanie poszczególnych sekcji.

Rozdzielacz wyposażono w cztery mosiężne rotametry liniowe typu B o zakresie 8–38 l/min, cztery osobne mosiężne zawory kulowe oraz belki kolektorowe PE100RC o średnicy 63 mm. Całość umieszczono w kompaktowej komorze studni przystosowanej do montażu podziemnego.

Najważniejsze zalety studni rozdzielaczowej TERRA MINI PLUS 4-sekcyjnej

• Obsługa czterech obiegów – połączenie czterech sekcji dolnego źródła w jednej studni

• Rotametry mosiężne 8–38 l/min – indywidualny pomiar i regulacja natężenia przepływu

• Niezależne zawory odcinające – możliwość odłączenia wybranej sekcji bez zamykania pozostałych

• Belki kolektorowe PE100RC – wytrzymała konstrukcja przystosowana do pracy z czynnikiem niezamarzającym

• Rozstaw sekcji 100 mm – uporządkowane rozmieszczenie przyłączy hydraulicznych

• Podziemna zabudowa – dostęp do armatury przez górny otwór studni

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 4-sekcyjnej

Model czterosekcyjny przeznaczony jest do instalacji gruntowych pomp ciepła wykorzystujących cztery obiegi dolnego źródła.

Studnia może być stosowana w instalacjach z:

• Czterema pionowymi sondami geotermalnymi

• Czterema pętlami poziomego kolektora gruntowego

• Obiegami wymagającymi indywidualnego ustawienia przepływu

• Czynnikiem roboczym na bazie glikolu propylenowego lub etylenowego

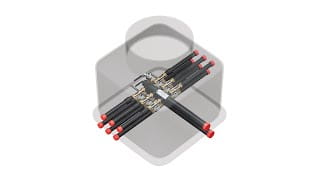

Konstrukcja studni rozdzielaczowej TERRA MINI PLUS 4-sekcyjnej

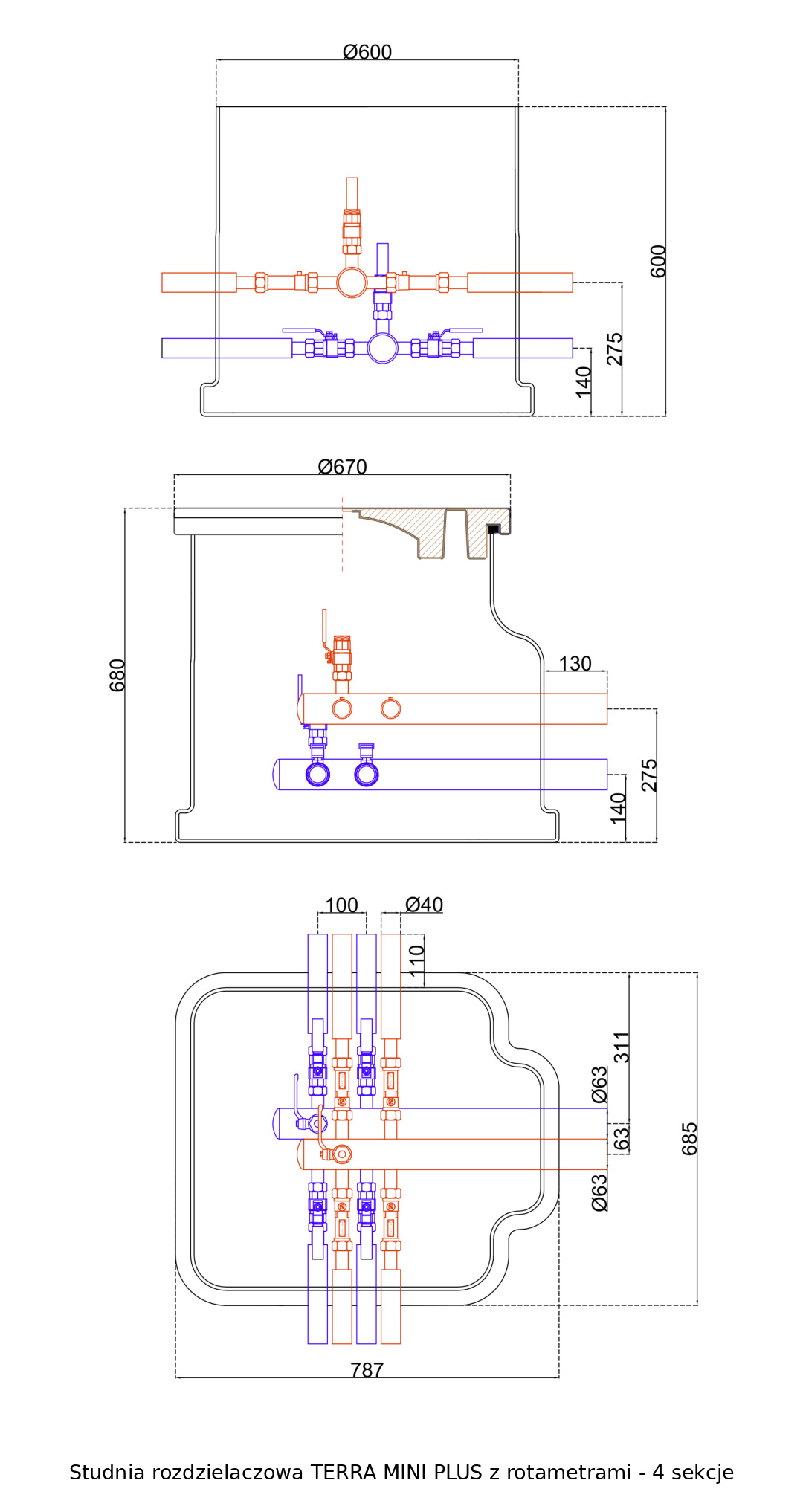

Układ hydrauliczny tworzą dwie belki kolektorowe wykonane z polietylenu PE100RC o średnicy 63 mm. Każda belka posiada cztery odejścia sekcyjne Ø40 mm, rozmieszczone co 100 mm.

Wymiary zewnętrzne studni wynoszą 787 × 685 × 680 mm (długość × szerokość × wysokość). Średnica górnej części korpusu wynosi 600 mm, a pokrywy 670 mm.

Konstrukcja zapewnia dostęp do rotametrów, zaworów oraz przyłączy niezbędnych podczas regulacji i obsługi instalacji.

Rotametry i regulacja przepływu w studni TERRA MINI PLUS 4-sekcyjnej

Cztery mosiężne rotametry liniowe typu B umożliwiają kontrolę natężenia przepływu w poszczególnych obiegach. Zakres pomiarowy każdego rotametru wynosi 8–38 l/min, przy dokładności wskazań ±10%.

Rotametry posiadają zintegrowane zawory kulowe, natomiast na drugiej belce zamontowano cztery osobne mosiężne zawory odcinające. Takie rozwiązanie umożliwia regulację hydrauliczną czterech sekcji oraz ich indywidualne zamykanie podczas czynności serwisowych.

Parametry techniczne studni rozdzielaczowej TERRA MINI PLUS 4-sekcyjnej

• Liczba sekcji: 4

• Materiał belek kolektorowych: PE100RC

• Średnica belek głównych: 63 mm

• Średnica odejść sekcyjnych: 40 mm

• Rozstaw osiowy sekcji: 100 mm

• Długość całkowita: 787 mm

• Szerokość całkowita: 685 mm

• Wysokość całkowita: 680 mm

• Średnica górnej części studni: 600 mm

• Średnica pokrywy: 670 mm

• Liczba rotametrów: 4

• Rodzaj rotametrów: mosiężne liniowe typu B

• Zakres pomiarowy rotametrów: 8–38 l/min

• Dokładność wskazań: ±10%

• Liczba osobnych zaworów odcinających: 4

• Liczba dodatkowych zaworów przy belkach: 2

• Rodzaj zaworów odcinających: mosiężne kulowe

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od -10°C do +30°C

• Przyłącza napełniająco-odpowietrzające: 2 × 1″ GZ

• Medium robocze: roztwór glikolu propylenowego lub etylenowego

• Sposób montażu: podziemny

Wyposażenie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 4-sekcyjnej

• Komora studni rozdzielaczowej z pokrywą

• Dwie belki kolektorowe PE100RC Ø63 mm

• Cztery mosiężne rotametry liniowe typu B 8–38 l/min

• Cztery osobne mosiężne zawory kulowe

• Cztery zawory kulowe zintegrowane z rotametrami

• Osiem odejść sekcyjnych Ø40 mm na obu belkach

• Dwa przyłącza napełniająco-odpowietrzające 1″ GZ

Montaż studni rozdzielaczowej TERRA MINI PLUS 4-sekcyjnej

Studnię należy posadowić w gruncie zgodnie z dokumentacją projektową oraz instrukcją producenta, zapewniając dostęp do pokrywy i armatury hydraulicznej.

Po podłączeniu czterech obiegów dolnego źródła oraz przewodów dobiegowych należy wykonać próbę szczelności, napełnić i odpowietrzyć instalację, a następnie ustawić wymagane przepływy na rotametrach.

Eksploatacja studni rozdzielaczowej TERRA MINI PLUS 4-sekcyjnej

Podczas eksploatacji rotametry pozwalają kontrolować przepływ czynnika w czterech obiegach. Niezależne zawory odcinające ułatwiają prowadzenie prac kontrolnych i serwisowych.

Zaleca się okresowe sprawdzanie szczelności połączeń, stanu armatury oraz zgodności wskazań rotametrów z wymaganymi parametrami instalacji.

Dlaczego warto wybrać studnię TERRA MINI PLUS 4-sekcyjną PRAWTECH?

Czterosekcyjna studnia TERRA MINI PLUS umożliwia uporządkowane połączenie obiegów dolnego źródła, ich indywidualne równoważenie hydrauliczne oraz kontrolę przepływu w jednym punkcie instalacji. Zastosowanie belek PE100RC i mosiężnej armatury zapewnia funkcjonalny układ rozdzielczy do gruntowej pompy ciepła.

Wybierz studnię rozdzielaczową PRAWTECH TERRA MINI PLUS 4-sekcyjną i zyskaj pełną kontrolę przepływu w czterech obiegach dolnego źródła.
